С302-М1 Фазометр

С302-М1 Фазометры щитовые

1. Фазометр однофазный С302-М1, габаритные размеры: 120х120х95мм
2. Фазометр трехфазный С302-М1-1, габаритные размеры: 96х96х95мм

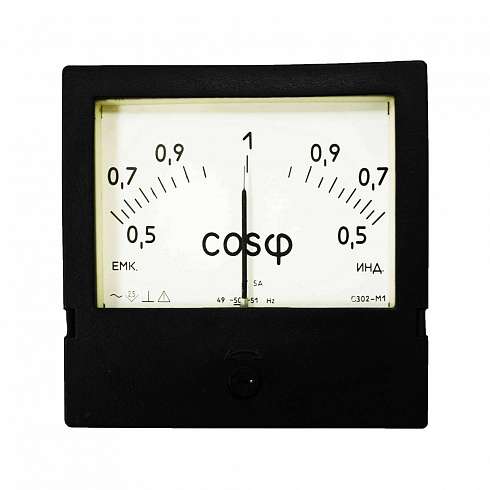

С302-М1 Фазометр однофазный

Фазометр С302-М1 - это прибор для измерения коэффициента мощности в однофазных сетях переменного тока с различными частотами.

Диапазон измерений составляет 0,5 — 1 — 0,5.

Прибор состоит из индикатора магнитоэлектрической системы и электронного преобразователя, расположенных в одном корпусе.

Класс точности составляет 2,5.

Технические характеристики фазометра С302-М1

Номинальное значение частоты, Гц	Номинальное значение напряжения, В		Номинальное значение тока при подключении непосредственно через измерительный трансформатор, А
	непосредственное подключение	подключение через измерительный трансформатор
50	127; 220; 380	—	5
60; 500; 1000; 2400; 2880; 4000; 8000; 10000	—	100	5

Условия эксплуатации:
— температура окружающего воздуха, оС	от — 20 до + 50
— относительная влажность при температуре 30 оС, %	95
Масса, кг	0,7
Габаритные размеры, мм	120х120х95

При заказе С302-М1 указать: напряжение, силу тока, частоту, способ включения

 С302-М1-1 Фазометр трехфазный

Фазометр С302-М1-1 - это прибор для измерения коэффициента мощности в трехфазных трехпроводных сетях переменного тока с частотой 50 Гц.

Прибор предназначен для измерений при наличии симметричной нагрузки фаз и симметрии линейных напряжений.

Структура прибора включает индикатор магнитоэлектрической системы и электронный преобразователь, размещенные в одном корпусе.

Технические характеристики фазометра С302-М1-1

Номинальное значение частоты, Гц	Номинальное значение напряжения, В		Номинальное значение тока при подключении непосредственно через измерительный трансформатор, А
	непосредственное подключение	подключение через измерительный трансформатор
50	127; 220; 380	—	5
60; 500; 1000; 2400; 2880; 4000; 8000; 10000	—	100	5

Класс точности	1,5
Диапазон измерений коэффициента мощности	0,5 — 1 — 0,5 или 0,9 — 1 — 0,2
Габаритные размеры, мм	96х96х95
Масса, кг	0,5

Фазометр С302-М1-1 предназначен для работы в условиях температуры от -20 до +50 °C и относительной влажности воздуха 95% при 30 °C. При заказе можно заказать приборы, работающие при температуре от -40 до +50 °C в сетях с номинальной частотой 60 Гц.

При заказе С302-М1-1 необходимо указать следующие параметры:

1. Фазометр однофазный С302-М1

Описание:
Фазометр С302-М1 предназначен для измерения коэффициента мощности в однофазных сетях переменного тока с различными частотами. Он обладает следующими характеристиками:

- Габаритные размеры: 120 мм × 120 мм × 95 мм.
- Диапазон измерений: 0,5 — 1 — 0,5.
- Состав: Индикатор магнитоэлектрической системы и электронный преобразователь, расположенные в одном корпусе.
- Класс точности: 2,5.

Применение:
Этот прибор используется для измерения коэффициента мощности в однофазных сетях, что позволяет оценить эффективность передачи и использования электроэнергии. Высокая точность измерений позволяет вовремя обнаруживать отклонения и принимать соответствующие меры для улучшения работы системы.



2. Фазометр трехфазный С302-М1-1

Описание:
Фазометр С302-М1-1 предназначен для измерения коэффициента мощности в трехфазных сетях переменного тока. Его характеристики включают:

- Габаритные размеры: 96 мм × 96 мм × 95 мм.
- Диапазон измерений: Не указан в исходном тексте.
- Состав: Аналогичен однофазному варианту — индикатор магнитоэлектрической системы и электронный преобразователь, объединённые в одном корпусе.
- Класс точности: Также не указан в исходном тексте, но вероятно аналогичен однофазному прибору.

Применение:
Данный прибор применяется для измерения коэффициента мощности в трехфазных сетях, что особенно актуально в промышленных и коммерческих установках, использующих три фазы для повышения общей эффективности и снижения потерь энергии.

Оба прибора имеют схожие конструктивные решения и предназначаются для измерения коэффициента мощности, однако первый ориентирован на однофазные сети, а второй — на трехфазные. Выбор конкретного прибора зависит от типа сети, в которой проводятся измерения.
