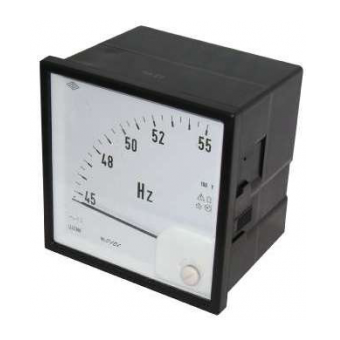

Ц42306 Частотомеры щитовые
Ц42306 Частотомеры щитовые
Частотомеры Ц42306 являются приборами, предназначенными для измерения частоты переменного тока. Они созданы на основе электронного преобразователя, который трансформирует входной сигнал в сигнал постоянного тока.
В свою очередь, магнитоэлектрический прибор с внутрирамочным магнитом и подвижной частью, расположенными в одном корпусе, позволяет точно измерять частоту переменного тока.
Технические характеристики частотомеров Ц42306
| Тип прибора | Ц42306 |
| измеряемые параметры | Гц |
| Размер лицевой панели, мм | 96х96 |
| Вырез в щите, мм | 92х92 |
| Длина шкалы, мм, не менее | 97 |
| Класс точности | 1,0 |
| Степень защиты IP | IP00 |
| Масса, кг, не более | 0,4 |
| Ц42306 | |||
| диапазон измерений |
номинальное напряжение, В |
способ включения | условия эксплуатации |
| 45…55 Гц 450…550 Гц 350…450 Гц* | 127; 220; 380; 230*; 400* | Непосредственный | Температура -40…+50 °С, относительная влажность 95 % при температуре +35 °С. Ударопрочность: ускорение 70 м/с2, частота 10…50 ударов в мин. Вибропрочность: ускорение 15 м/с2, частота 30 Гц |
| 100 | Через трансформатор напряжения | ||
* — для Ц42306
Пример оформления заказа
Частотомер Ц42306, 45-55 Гц, 220 В, ТУ 25-7504.181-2005
Для частотомера Ц42306 с диапазоном измерения 45-55 Гц, на номинальное напряжение 220 В.
То же, для частотомера Ц42306, изготавливаемого для эксплуатации в общеклиматических условиях:
Частотомер Ц42306 О4.1, 45-55 Гц, 220 В, ТУ 25-7504.181-2005
То же, для частотомера Ц42306, изготавливаемого для эксплуатации на морских судах:
Частотомер Ц42306 ОМ2, 45-55 Гц, 220 В, ТУ 25-7504.181-2005Частотомеры серии Ц42306 действительно предназначены для измерения частоты переменного тока. Они используют электронный преобразователь, который трансформирует входной сигнал переменного тока в сигнал постоянного тока. Этот процесс необходим для дальнейшего измерения частоты с помощью магнитоэлектрического прибора.
Частотомеры Ц42306 находят свое применение в различных областях, где требуется точный анализ параметров электрических сигналов переменного тока, например, в промышленных системах автоматизации, радиоэлектронных устройствах или в энергетических системах.
