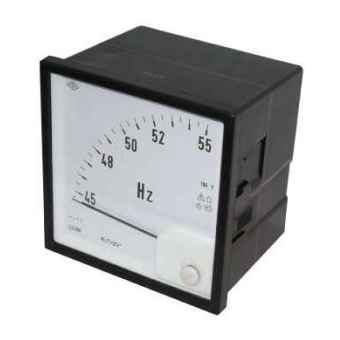

Ц42304 Частотомеры щитовые
Ц42304 Частотомеры щитовые
Частотомеры Ц42304 предназначены для измерения частоты переменного тока. Эти приборы позволяют точно измерять частоту и оценить работу электрических систем, а также контролировать качество электрической энергии.
Приборы Ц42304 выполнены на основе электронного преобразователя входного сигнала в сигнал постоянного тока и магнитоэлектрического прибора с внутрирамочным магнитом и подвижной частью на кернах, размещенных в одном корпусе. Это обеспечивает точную и надежную работу приборов при различных условий эксплуатации.
Существуют различные модификации частотометров Ц42304, которые отличаются по максимальным измеряемым значениям частоты и диапазону измерений. При выборе прибора необходимо учесть его характеристики и требования к измерению, которые возникают в конкретной ситуации.
Технические характеристики частотомеров Ц42304
| Тип прибора | Ц42304 |
| измеряемые параметры | Гц |
| Размер лицевой панели, мм | 120х120 |
| Вырез в щите, мм | 112х112 |
| Длина шкалы, мм, не менее | 94 |
| Класс точности | 0,5 |
| Степень защиты IP | IP00 |
| Масса, кг, не более | 0,65 |
| Ц42304 | |||
| диапазон измерений |
номинальное напряжение, В |
способ включения | условия эксплуатации |
| 45…55 Гц 450…550 Гц 350…450 Гц* | 127; 220; 380; 230*; 400* | Непосредственный | Температура -40…+50 °С, относительная влажность 95 % при температуре +35 °С. Ударопрочность: ускорение 70 м/с2, частота 10…50 ударов в мин. Вибропрочность: ускорение 15 м/с2, частота 30 Гц |
| 100 | Через трансформатор напряжения | ||
Оформления заказа:
Частотомер Ц42304, 45-55Гц, 220В, в, ТУ 25-7504.163-2002
Для частотомера Ц42304 с диапазоном измерения от 45 до 55 Гц, на номинальное напряжение 220В, вертикального положения.
То же для частотомера, изготавливаемого для эксплуатации в общеклиматических условиях, горизонтального положения:
Частотомер Ц42304 О4.1, 45-55Гц, 220В, г, ТУ 25-7504.163-2002
Основой частотометра Ц42304 служит электронный преобразователь, который превращает входной сигнал переменного тока в сигнал постоянного тока. Затем этот сигнал обрабатывается магнитоэлектрическим прибором с внутрирамочным магнитом и подвижной частью, закрепленной на кернах, что обеспечивает высокую точность и надежность измерений в различных условиях эксплуатации.
Существует множество модификаций частотометров Ц42304, каждая из которых предназначена для измерения определенных диапазонов частот. Выбор конкретного типа частотометра зависит от конкретных характеристик и требований к измерениям, предъявляемых в каждой конкретной ситуации.
