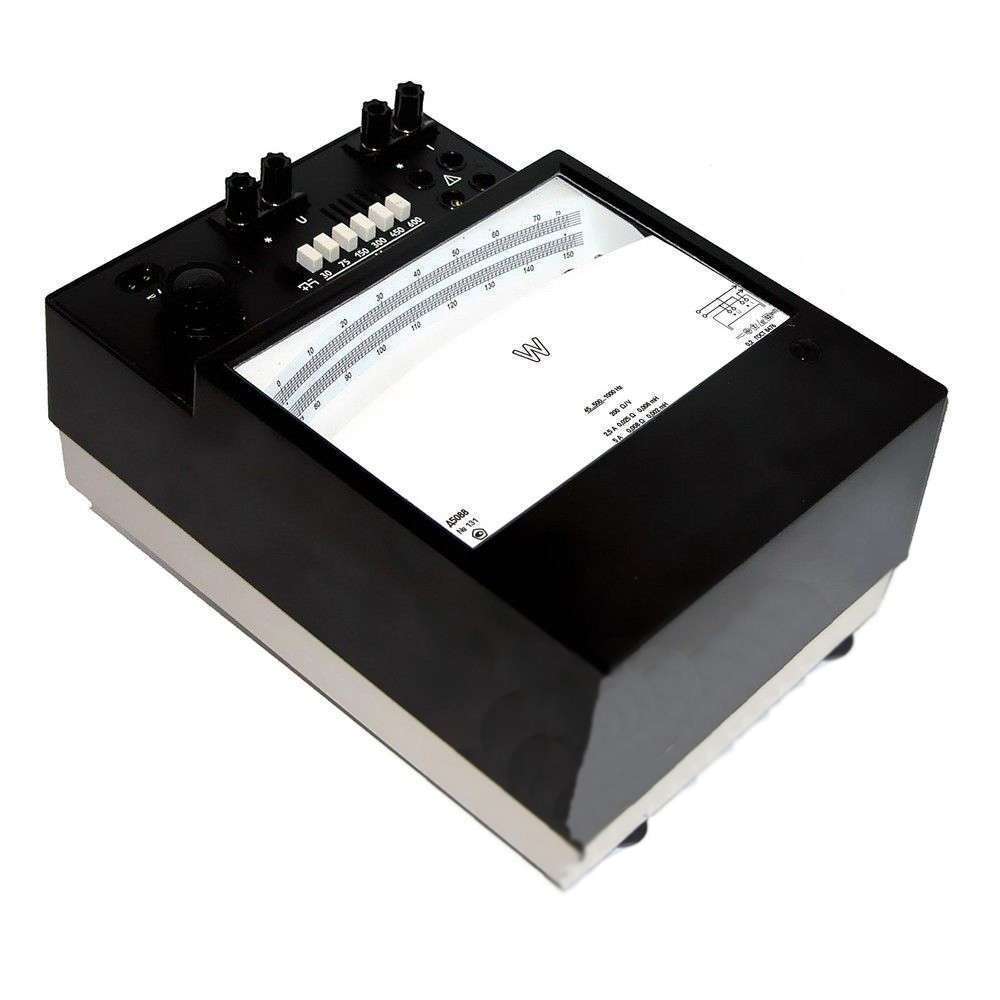

Д5088 Ваттметр лабораторный
Ваттметры Д5088 (Д50162) предназначены для измерения мощности в однофазных цепях переменного и постоянного тока, а также для поверки менее точных приборов. Класс точности 0,2.
Ваттметры Д5088 предназначены для эксплуатации в условиях умеренного климата в закрытых сухих отапливаемых помещениях, при температуре окружающего воздуха от 10 до 35 °С и относительной влажности до 80 % (при 25 °С).
Ваттметры Д5088 -04.1 (тропическое исполнение) предназначены для эксплуатации в условиях как сухого, так и влажного тропического климата в закрытых помещениях с кондиционированным или частично кондиционированным воздухом при температуре окружающего воздуха от 1 до 45 °C и относительной влажности до 80 % при температуре 25 °С (по ГОСТ 15150-69).
Технические характеристики ваттметра
— Ваттметры Д5088 соответствуют классу точности 0,2 по ГОСТ 8476-78.
— Номинальный коэффициент мощности ваттметра – 1,0.
— Номинальный ток параллельной цепи ваттметра Д5088 равен (5 ± 0,1) mА.
— Нормальная область частот ваттметра от 45 до 500 Гц, рабочая область частот – 500-1000 Гц.
— Предел допускаемой дополнительной погрешности прибора Д5088, вызванной отклонением напряжения на ± 20 % от номинального значения либо от пределов нормальной области напряжений, при неизменном значении измеряемой мощности равен ± 0,2 % от конечного значения диапазона измерений.
— Предел допускаемой дополнительной погрешности прибора Д5088, вызванной отклонением частоты от верхней границы нормальной области до любого значения в рабочей области частот, не превышает ± 0,2 % от конечного значения диапазона измерений.
— Предел допускаемой дополнительной погрешности ваттметра Д5088, вызванной изменением температуры окружающего воздуха от нормальной до любой температуры в пределах рабочих температур на каждые 10 °С изменения температуры, равен ±0,2% от конечного значения диапазона измерений.
— Нормальная температура – 20±2 °С, если на лицевой части прибора не оговорено иное значение.
— Изменение показаний ваттметра Д5088, вызванное влиянием внешнего однородного постоянного магнитного поля , а также поля, синусоидально изменяющегося во времени с частотой (в пределах нормальной области), одинаковой с частотой тока, протекающего по измерительным цепям прибора, равен ± 0,2% от конечного значения диапазона
| Номинальный ток | Конечное значение диапазона измерений, Вт | ||||||||
| Номинальные напряжения | Нормальные области напряжений | ||||||||
| 30В | 75В | 150В | 300В | 450В | 600В | 100-150В | 200-300В | 300-450В | |
| 2,5 А | 75 | 187,5 | 375 | 750 | 1125 | 1500 | — | — | — |
| 5 A | 150 | 375 | 750 | 1500 | 2250 | 3000 | — | — | — |
| Параметры последовательных цепей | ||
| Активное сопротивление, Ом | Индуктивность, мГн | Потребляемая мощность на частоте 50 Hz, V·A |
| 0,022 | 0,008 | 0,16 |
| 0,006 | 0,002 | 0,2 |
Ваттметр Д5088 (D50162) предназначен для измерения мощности в однофазных цепях переменного и постоянного тока. Он обеспечивает класс точности 0,2 и используется для выполнения высокоточных измерений, а также для проведения проверок менее точных приборов.
Технические характеристики:
- Класс точности: 0,2 (по ГОСТ 8476-78).
- Коэффициент мощности: 1,0.
- Ток параллельной цепи: (5±0,1) мА.
- Диапазоны частот:
- Нормальная область частот: от 45 до 500 Гц.
- Рабочая область частот: от 500 до 1000 Гц.
Условия эксплуатации:
- Стандартная версия: Ваттметры Д5088 предназначены для использования в условиях умеренного климата в закрытых сухих отапливаемых помещениях при температуре окружающего воздуха от 10 до 35 °С и относительной влажности до 80 % при температуре 25 °С.
- Модификация D5088-04.1: Предназначен для эксплуатации в условиях сухого и влажного тропического климата в закрытых помещениях с кондицируемым или частично кондинированным воздухом при температуре от 1 до 45 °С и относительной влажности до 80 % при температуре 25 °С.
Технические параметры:
- Пределы допускаемой основной и дополнительной погрешности:
- Основная погрешность: ±0,2% от конечного значения диапазона измерений.
- Дополнительная погрешность:
- Отклонение напряжения: ±0,2% от конечного значения измерений.
- Изменение температуры: ±0,2% от конечного значения измерений.
- Внешний магнитный полевой индукцией до 0,1 мТ: ±0,2% от конечного значения измерений.
Питание:
- Ваттметры Д5088 питаются от сети переменного тока напряжением 220±22 В частотой 50-60 Гц через понижающий трансформатор, который входит в комплект поставки. Возможны также источники питания переменного или постоянного тока напряжением 4±0,4 В.
Габариты и масса:
- Размеры: (205±1,45)х(290±1,6)х(135±2,0) мм.
- Вес: Не более 4,3 кг.
Конструкция:
- Ваттметры Д5088 оснащены удобными элементами управления, что облегчает оперативное использование.
- Конструкция защищена от внешних механических и электромагнитных воздействий, что повышает надежность и устойчивость прибора в различных условиях эксплуатации.
Применение:
- Ваттметры Д5088 широко используются в лабораторных условиях, обеспечивая высокие показатели точности и надежность при выполнении сложных технических работ, включая магнитные измерения, проверку характеристик материалов, а также тесты оборудования.
Этот ваттметр предоставляет надежные результаты измерений и успешно справляется с задачами в условиях различных режимов работы, включая постоянные и переменные состояния, что делает его полезным инструментом для специалистов в различных отраслях.
Ваттметры Д5088 (Д50162) обладают высокой точностью и надежно работают в условиях умеренного климата, а также в условиях сухого и влажного тропического климата, что позволяет использовать их в широком диапазоне приложений.
Особенности конструкции:
- Удобные элементы управления: Ваттметры оборудованы удобными элементами управления, облегчающими работу пользователей.
- Защита от внешних воздействий: Конструкция ваттметров включает защиту от внешних механических и электромагнитных воздействий, что улучшает стабильность и надежность прибора в сложных условиях эксплуатации.
- Компонентов: Ваттметры содержат встроенные трансформаторы, которые позволяют обеспечить стабильное питание и минимизировать влияние внешних факторов.
Эти качества делают ватметры Д5088 подходящими для выполнения высокоточных измерений и проведения различных испытаний, что выгодно подчеркивает его значимость в научных и инженерных сферах.
Ваттметры Д5088 представляют собой мощный инструмент для проведения точных измерений и поддержания стабильности в различных условиях эксплуатации, что делает их ценовыми и важными средствами для ученых, инженеров и исследователей.
