Д5066 Ваттметр

Д5066 Ваттметр лабораторный

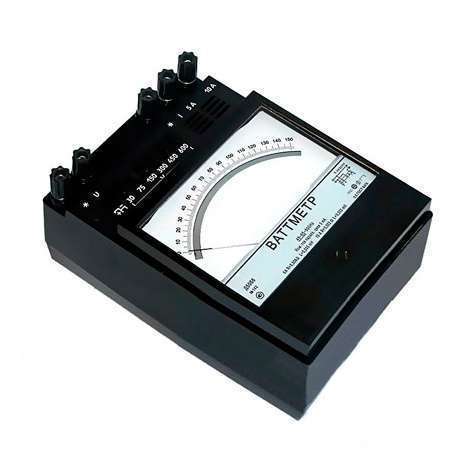

Ваттметр Д5066 - это переносной ваттметр, который используется для вычисления активной мощности в однофазных электрических цепях переменного и постоянного тока. Ваттметр оснащен ферродинамической системой и имеет стрелочный указатель. Ваттметр предназначен для работы в условиях умеренного и тропического климата в закрытых сухих или кондиционированных помещениях.

Технические характеристики ваттметра

* Класс точности: 0,5
* Номинальный коэффициент мощности: 1
* Нормальная область частот: 45 - 65 Гц
* Рабочая область частот: 65 - 500 Гц
* Номинальный ток: 0 - 5 / 10 А
* Номинальное напряжение: 30 В; 75 В; 150 В; 300 В; 450 В; 600 В
* Габаритные размеры прибора: (140 ± 1,25) х (195 ± 1,45) х (92 ± 2,7) мм
* Масса не превышает: 1,5 кг
Пределы допускаемой погрешности ваттметра Д5066:
* В нормальной области частот и на постоянном токе: ±0,5 % от конечного значения диапазона измерений
* От отклонения напряжения на ±20 % от номинального значения при неизменном значении измеряемой мощности: ±0,5 % от конечного значения диапазона измерений
* От отклонения частоты от верхнего предела нормальной области частот до любого значения частоты в рабочей области частот: ±0,5 % от конечного значения диапазона измерений
* От изменения температуры окружающего воздуха от нормальной (20±2) °С до любой температуры в пределах рабочего диапазона: ±0,5 % от конечного значения диапазона измерений на каждые 10 °С изменения температуры

Время установления показаний ваттметра не превышает 4 секунды при температуре (20 ± 2) °С.

Ваттметр Д5066 предназначен для эксплуатации в условиях умеренного климата в закрытых сухих отапливаемых помещениях при температуре окружающего воздуха от 5 до 40 °С и относительной влажности до 90 % при температуре 25 °С; Ваттметры Д5066-04.1 предназначены для эксплуатации в условиях как сухого, так и влажного тропического климата в закрытых помещениях с кондиционированным или частично кондиционированным воздухом при температуре окружающего воздуха от 1 до 45 °С и относительной влажности до 80 % при температуре 25 °С.

Условное обозначение ваттметров	Номинальный ток	Конечное значение диапазона измерений мощности, для номинальных напряжений							Мощность, потребляемая в последовательной цепи, В·А
		30В	75В	100В	150В	300В	450В	600В
Д5066 Д5066-04.1	5А	150Вт	375Вт	—	750Вт	1500Вт	2250Вт	3000Вт	0,155
	10А	300Вт	750Вт	—	1500Вт	3000Вт	4500Вт	6000Вт	0,415

Ваттметр Д5066 представляет собой переносной прибор для измерения активной мощности в однофазных сетях переменного и постоянного тока. Устройство оснащено ферродинамической системой и стрелочной индикацией. Оно предназначено для использования в условиях умеренного и тропического климата в закрытых и сухих помещениях или местах с кондиционированием воздуха.

Основные параметры:
- Класс точности: 0,5
- Коэффициент мощности: 1
- Диапазон рабочих частот: 45–65 Гц (нормальный), 65–500 Гц (рабочий)
- Токовые пределы: 0–5/10 А
- Напряжение: 30 В, 75 В, 150 В, 300 В, 450 В, 600 В
- Размеры: (140 ± 1,25) × (195 ± 1,45) × (92 ± 2,7) мм
- Вес: не более 1,5 кг

Допустимые погрешности:
- В нормальном диапазоне частот и на постоянном токе: ±0,5% от максимального значения шкалы
- При отклонении напряжения на ±20% от номинального значения: ±0,5%
- При изменении частоты от верхней границы нормального диапазона до любых значений в рабочем диапазоне: ±0,5%
- При изменении температуры окружающей среды на каждые 10 °C относительно стандартной (20±2) °С: ±0,5%

Время отклика:
При температуре (20 ± 2) °С время установления показаний не превышает 4 секунд.

Условия эксплуатации:
Для умеренного климата: температура от 5 до 40 °С, влажность до 90% при 25 °С. Модели Д5066-04.1 подходят также для тропических условий: температура от 1 до 45 °С, влажность до 80% при 25 °С.

Ваттметр Д5066 находит широкое применение в различных сферах, где требуется точное измерение активной мощности в однофазных электрических цепях. Вот несколько примеров применения этого прибора:

1. Энергетические компании и электросети: Ваттметр используется для контроля потребления электроэнергии на подстанциях, а также для мониторинга качества поставляемой энергии.
2. Производственные предприятия: На заводах и фабриках этот прибор помогает контролировать энергопотребление оборудования и оптимизировать производственные процессы.
3. Лаборатории и исследовательские центры: Ваттметр применяется для проведения точных измерений электрической мощности в ходе экспериментов и исследований.
4. Электротехнические службы: Используется для диагностики и тестирования электрооборудования, проверки правильности подключения и настройки систем электропитания.
5. Коммунальные службы: Применяется для учета потребленной электроэнергии в жилых домах и коммерческих зданиях.
6. Автоматизация и управление процессами: В системах автоматизации производства ваттметр помогает контролировать и регулировать потребление энергии различными устройствами и машинами.

Ваттметр Д5066 является универсальным инструментом для измерения активной мощности, который находит свое применение в самых разных областях, связанных с электроэнергией.
