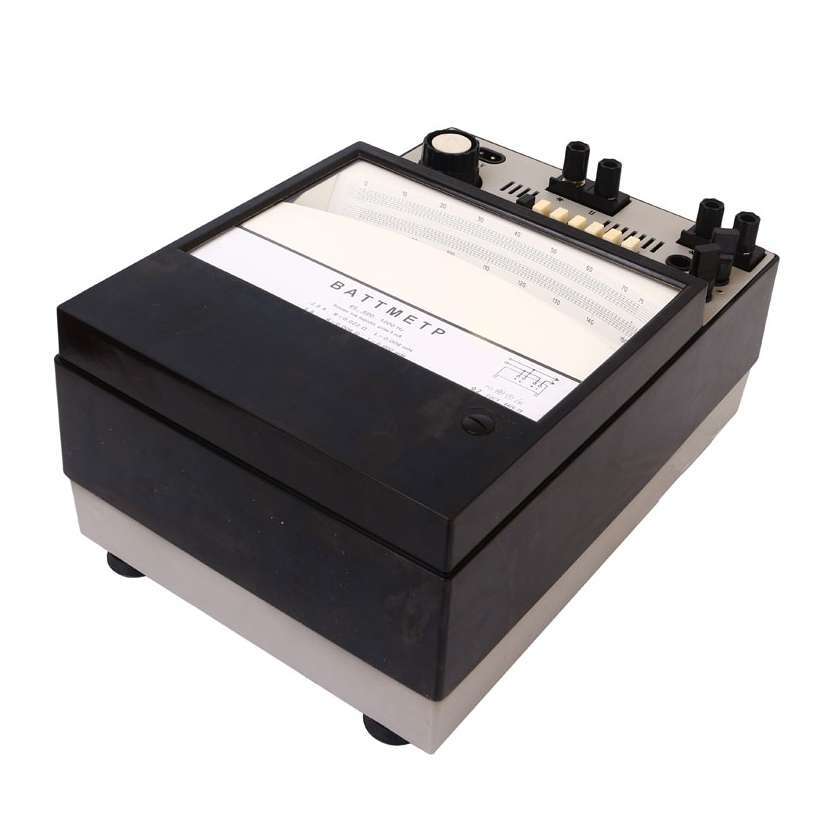

Д50204 Ваттметр

Д50204 Ваттметр малокосинусный

Ваттметр Д50204 предназначен для измерения мощности однофазных электрических цепей переменного тока при большом фазовом сдвиге, а также цепей постоянного тока.

Технические характеристики ваттметра Д50204:

* Температура окружающего воздуха: от +10°С до +35°С.
* Относительная влажность: до 80%.
* Класс точности прибора: 0,5.
* Номинальный ток: 0,25А, 0,5А.
* Конечное значение диапазона измерений для номинального напряжения:
+ 30В: 0,75Вт, 1,5Вт.
+ 75В: 1,875Вт, 3,750Вт.
+ 150В: 3,75Вт, 7,5Вт.
+ 300В: 7,5Вт, 15Вт.
+ 450В: 11,25Вт, 22,50Вт.
+ 600В: 15Вт, 30Вт.
* Номинальное активное сопротивление ваттметра: 2,6 Ом, 0,65 Ом.
* Номинальная индуктивность: 2,3мГн, 0,58мГн.
* Номинальный коэффициент мощности: cosφ=0,1.
* Нормальная область частот прибора: от 45Гц до 65Гц.
* Рабочая область частот: от 150Гц до 500Гц.
* Номинальный ток параллельной цепи: 5мА.
* Мощность, потребляемая последовательной цепью прибора в нормальной области частот: 0,8В∙А.
* Время установления показаний: не более 4с.
* Габариты: 205x290x135мм.
* Масса прибора ваттметр Д50204: 4,5кг.
* Размер трансформатора — 60х85х46мм;
* Масса трансформатора — 0,6кг;
*  Прибор Д50204 относится к приборам электродинамической системы с креплением подвижной части на растяжках;
* Отсчетное устройство — световой указатель;
* Длина шкалы — 150мм;
*  Питание цепи освещения ваттметра Д50204 производится от сети переменного тока напряжением 220В, частоты 50Гц через понижающий трансформатор, комплектуемый вместе с ваттметром, либо непосредственно от источника переменного или постоянного тока напряжением 4В.

Ваттметр Д50204

Назначение: Ваттметр Д50204 используется для измерения мощности в однофазных электрических цепях переменного тока с большим фазовым сдвигом, а также в цепях постоянного тока.

Технические характеристики:

- Температура окружающего воздуха: от +10°C до +35°C.
- Относительная влажность: до 80%.
- Класс точности прибора: 0,5.
- Номинальные значения тока: 0,25 А, 0,5 А.

  Конечные значения диапазонов измерений для номинального напряжения:
  - 30 В: 0,75 Вт, 1,5 Вт.
  - 75 В: 1,875 Вт, 3,750 Вт.
  - 150 В: 3,75 Вт, 7,5 Вт.
  - 300 В: 7,5 Вт, 15 Вт.
  - 450 В: 11,25 Вт, 22,50 Вт.
  - 600 В: 15 Вт, 30 Вт.

- Номинальное активное сопротивление ваттметра: 2,6 Ом, 0,65 Ом.
- Номинальная индуктивность: 2,3 мГн, 0,58 мГн.
- Номинальный коэффициент мощности: cos φ = 0,1.
- Нормальный диапазон рабочих частот: от 45 Гц до 65 Гц.
- Рабочий диапазон частот: от 150 Гц до 500 Гц.
- Номинальный ток параллельной цепи: 5 мА.
- Потребляемая мощность последовательной цепи прибора в нормальном диапазоне частот: 0,8 ВА.
- Время установления показаний: не более 4 секунд.
- Размеры прибора: 205 мм × 290 мм × 135 мм.
- Масса прибора: 4,5 кг.
- Размер трансформатора: 60 мм × 85 мм × 46 мм.
- Масса трансформатора: 0,6 кг.

Особенности конструкции:

- Ваттметр Д50204 является прибором электродинамической системы с креплением подвижной части на растяжках.
- Отсчётное устройство представляет собой световой указатель.
- Длина шкалы составляет 150 мм.
- Цепь освещения питается от сети переменного тока напряжением 220 В, частотой 50 Гц через понижающий трансформатор, входящий в комплект поставки, либо непосредственно от источника переменного или постоянного тока напряжением 4 В.
