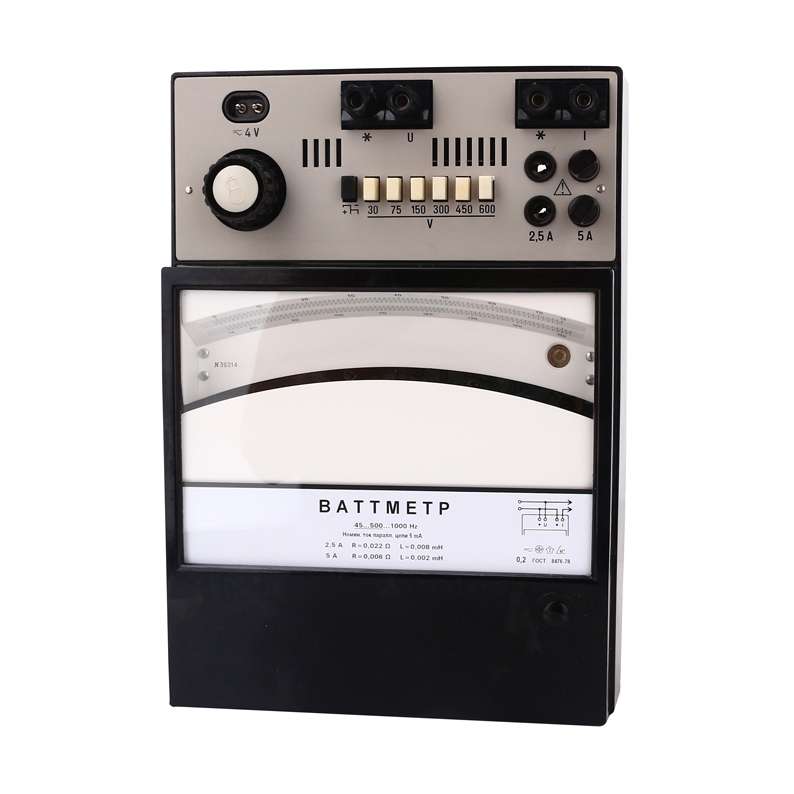

Д50166 Ваттметр

Д50166 Ваттметр лабораторный

Ваттметры Д50166 предназначены для измерения мощности в однофазных цепях переменного и постоянного тока, а также для поверки менее точных приборов.

— Класс точности 0,2

Ваттметры Д50166 предназначены для эксплуатации в условиях умеренного климата в закрытых сухих отапливаемых помещениях, при температуре окружающего воздуха от 10 до 35 °С и относительной влажности до 80 % (при 25 °С ).

Ваттметры Д50166-04.1 (тропическое исполнение) предназначены для эксплуатации в условиях как сухого, так и влажного тропического климата в закрытых помещениях с кондиционированным или частично кондиционированным воздухом при температуре окружающего воздуха от 1 до 45 °C и относительной влажности до 80 % при температуре 25 °С (по ГОСТ 15150-69).

Технические характеристики ваттметра Д50166:

— Ваттметры Д50166 соответствуют классу точности 0,2 по ГОСТ 8476-78.

— Нормальная область частот ваттметра от 45 до 500 Гц, рабочая область частот – 500-1000 Гц.

— Сопротивление параллельных цепей ваттметра для нормальных областей напряжения 100-150 V, 200-300 V, и 300-450 V равно (24 ± 0,48), (48 ± 0,96) и (72 ± 1,44) кΩ соответственно.

— Предел допускаемой дополнительной погрешности ваттметра Д50166, вызванной отклонением напряжения на ± 20 % от номинального значения либо от пределов нормальной области напряжений, при неизменном значении измеряемой мощности равен ± 0,2 % от конечного значения диапазона измерений.

— Предел допускаемой дополнительной погрешности прибора Д50166, вызванной отклонением частоты от верхней границы нормальной области до любого значения в рабочей области частот, не превышает ± 0,2 % от конечного значения диапазона измерений.

— Предел допускаемой дополнительной погрешности прибора Д50166, вызванной изменением температуры окружающего воздуха от нормальной до любой температуры в пределах рабочих температур на каждые 10 °С изменения температуры, равен ±0,2% от конечного значения диапазона измерений.

— Нормальная температура – 20±2 °С, если на лицевой части прибора не оговорено иное значение.

— Изменение показаний ваттметра Д50166, вызванное влиянием внешнего однородного постоянного магнитного поля , а также поля, синусоидально изменяющегося во времени с частотой (в пределах нормальной области), одинаковой с частотой тока, протекающего по измерительным цепям прибора, равен ± 0,2% от конечного значения диапазона измерений при
значении индукции магнитного поля, не превышающем 0,2 мТл при частоте до 1 kHz и 0,13 мТл – при частоте 1,5 kHz.

— Время установления показаний не более 3с.

— Питание цепи освещения ваттметра Д50166 производится от сети переменного тока напряжением (220 ± 22) В частотой 50 – 60 Гц через понижающий трансформатор (поставляется в комплекте с приборами), либо непосредственно от источника переменного или постоянного тока напряжением (4±0,4) В.

— Габаритные размеры прибора не более (205±1,45)х(290±1,6)х(135±2,0) мм, масса прибора не более 4,3 кг.

— Габаритные размеры корпуса трансформатора не более 65х85х45 мм, масса трансформатора не более 0,5 кг.

Номинальный ток	Конечное значение диапазона измерений, Вт
	Номинальные напряжения						Нормальные области напряжений
	30В	75В	150В	300В	450В	600В	100-150В	200-300В	300-450В
3 A	—	—	—	—	—	—	300	600	900
6 A	—	—	—	—	—	—	600	1200	1800

Параметры последовательных цепей
Активное сопротивление, Ом	Индуктивность, мГн	Потребляемая мощность на частоте 50 Hz, V·A
0,022	0,008	0,2
0,006	0,002	0,24

Ваттметры Д50166

Предназначение: Ваттметры Д50166 используются для измерения мощности в однофазных цепях переменного и постоянного тока, а также для поверки менее точных приборов.

Класс точности: 0,2.

Условия эксплуатации:

- Стандартная версия: Предназначена для эксплуатации в условиях умеренного климата в закрытых сухих отапливаемых помещениях при температуре окружающего воздуха от 10 до 35 °C и относительной влажности до 80% (при 25 °C).

- Модификация Д50166-04.1 (тропическое исполнение): Может использоваться в условиях сухого и влажного тропического климата в закрытых помещениях с кондиционированным или частично кондиционированным воздухом при температуре от 1 до 45 °C и относительной влажности до 80% при 25 °C (соответствует ГОСТ 15150-69).

Технические характеристики:

- Соответствие стандартам: Ваттметры Д50166 соответствуют классу точности 0,2 по ГОСТ 8476-78.

- Частотные характеристики:
  - Нормальная область частот: от 45 до 500 Гц.
  - Рабочая область частот: от 500 до 1000 Гц.

- Параметры сопротивления параллельных цепей:
  - Для нормальных областей напряжений:
    - 100–150 В: (24 ± 0,48) кОм.
    - 200–300 В: (48 ± 0,96) кОм.
    - 300–450 В: (72 ± 1,44) кОм.

- Допускаемая дополнительная погрешность:
  - Из-за отклонения напряжения на ±20% от номинального значения или выхода за пределы нормальной области напряжений: ±0,2% от конечного значения диапазона измерений.
  - Из-за отклонения частоты от верхней границы нормальной области до значений в рабочей области частот: ±0,2% от конечного значения диапазона измерений.
  - Из-за изменения температуры окружающего воздуха на каждые 10 °C: ±0,2% от конечного значения диапазона измерений.

- Нормы температуры: Нормальной считается температура 20±2 °C, если иное не указано на лицевой панели прибора.

- Погрешность под воздействием внешних магнитных полей:
  - Внешнее постоянное магнитное поле или поле, меняющееся со временем с частотой, равной частоте тока в измерительных цепях прибора, вызывает изменение показаний не более чем на ±0,2% от конечного значения диапазона измерений при индукции магнитного поля до 0,2 мТл (частота до 1 кГц) и до 0,13 мТл (частота 1,5 кГц).

- Время установления показаний: Не более 3 секунд.

- Питание цепи освещения: Осуществляется от сети переменного тока напряжением (220 ± 22) В и частотой 50–60 Гц через понижающий трансформатор (идет в комплекте), либо от источника переменного или постоянного тока напряжением (4 ± 0,4) В.

- Габаритные размеры и вес:
  - Прибора: (205 ± 1,45) х (290 ± 1,6) х (135 ± 2,0) мм, масса не более 4,3 кг.
  - Трансформатора: не более 65 х 85 х 45 мм, масса не более 0,5 кг.
