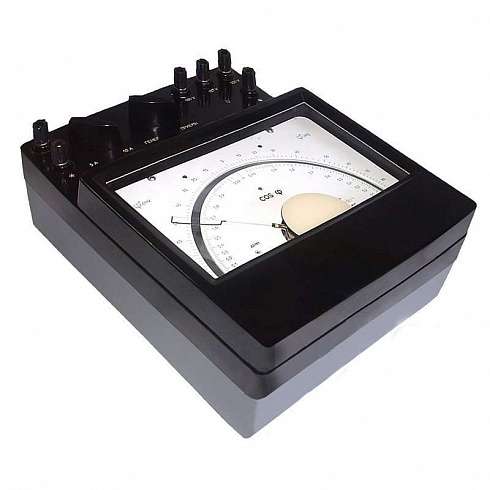

Д5781 Фазометр

Д5781 Фазометр лабораторный

Фазометр Д5781 - это однофазный, электродинамической системы, переносной, экранированный прибор, предназначенный для определения угла сдвига фаз между основными гармоническими составляющими тока и напряжения в однофазных цепях переменного тока частоты 50 Гц и 60 Гц.

Фазометр Д5781 имеет следующие характеристики:

— Класс точности 0,5

— Номинальные токи 5 и 10 А

— Номинальные напряжения 100, 127 и 220 В

— Диапазон измерения:

для значений угла сдвига фаз 0-90-180-270-360°;

для значений cosφ 1-0-1-0-1.

Эксплуатация фазометра Д5781 возможна в закрытых сухих отапливаемых помещениях в условиях умеренного климата при температуре окружающего воздуха от 10 до 35°С и относительной влажности до 80% при температуре 30°С.

Дополнительное общеклиматическое исполнение фазометра Д5781-04.1 позволяет использовать его в закрытых помещениях при температуре от 1 до 45°С и относительной влажности до 80% при температуре 25°С в условиях сухого и влажного тропического климата.

Предел допускаемой основной погрешности фазометров Д5781, непосредственно после включения и в течение любого времени непрерывной работы, составляет не более ±0,5% от 180° для шкалы, отградуированной в значениях угла сдвига фаз, и не более ±0,5% от длины шкалы для шкалы, отградуированной в значениях cosφ. Этот параметр подразумевает область изменения тока последовательной цепи от 20 до 100% номинального значения.

Диапазон измерения фазометров Д5781 включает:

— для значений угла сдвига фаз: 0-90-180-270-360°;

— для значений cosφ: 1-0-1-0-1.

Собственное потребление последовательной цепи при номинальном токе и нормальной частоте не превышает 5 В·А, а собственное потребление параллельной цепи при номинальном напряжении и нормальной частоте не превышает 8 В·А.

Время установления показаний фазометров Д5781 не превышает 4 секунды. Габаритные размеры фазометров не превышают 230х280х140 мм, а масса не превышает 6,5 кг.
