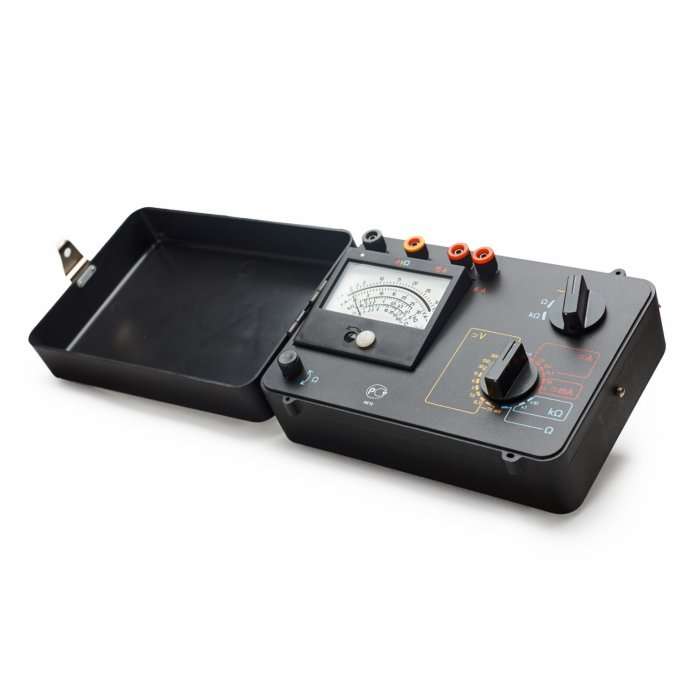

ЭК2346 Ампервольтомметр лабораторный
ЭК2346 Ампервольтомметр лабораторный
Ампервольномер ЭК2346 является устройством, предназначенным для измерения следующих параметров:
1. Силы или напряжения постоянного тока.
2. Среднеквадратического значения силы или напряжения переменного тока в диапазоне частот от 25 до 10 000 Гц (в режиме закрытого входа, без постоянной составляющей).
3. Среднеквадратического значения напряжения переменного тока сигналов кодовых рельсовых цепей на частотах 25, 50, 75 Гц.
4. Сопротивления постоянного тока.
Устройство позволяет точно измерять эти параметры и обеспечивает высокую точность и надежность в работе. Это делает Ампервольномер ЭК2346 универсальным инструментом для различных приложений в энергетике и промышленности.
Технические характеристики ампервольтомметра ЭК2346
| Исполнение | Рабочая область частот |
| ЭК2346-1 | 25-10 000 Гц |
| ЭК2346-3 | 45-65 Гц |
Конечные значения пределов измерений:
| по постоянному напряжению | 75 мВ; 0,3; 1,5; 3; 6; 15; 30; 150; 300; 600 В; |
| по переменному напряжению | 0,3; 1,5; 3; 6; 15; 30; 150; 300; 600 В; |
| по постоянному и переменному току | 6; 30; мА; 0,3; 0,6; 1,5; 3; 6; 15 А; |
| по сопротивлению постоянному току | 100 Ом; 10; 100 кОм. |
Предел допускаемого значения основной погрешности:
| по постоянному току и напряжению | ± 1,5 %; |
| по переменному току и напряжению | ± 2,5 %; |
| по сопротивлению | ± 2,5 %; |
| при измерении напряжения сигналов кодовых рельсовых цепей на частотах 25, 50, 75 Гц тока |
± 5,0 %. |
Встроенный автономный источник питания напряжением 4,5 В:
элемент 3R12 – 1 шт. или А316 – 3 шт.
Рабочие условия применения:
| диапазон рабочих температур | |
| при измерения тока или напряжения | от минус 30 до 50 °С |
| при измерении сопротивления | от минус 20 до 45 °С |
| относительная влажность | 90% при 30 °С |
| степень защиты от внешних воздействий | IP42 по ГОСТ 14254 |
| Габаритные размеры | 200х250х100 мм |
| Масса | 2,0 кг |
Пример записи при заказе и в технической документации другой продукции:
«Ампервольтомметр ЭК2346-1, ТУ 4224-001-05798317-96»
1. Силы или напряжения постоянного тока.
2. Среднеквадратическое значение силы или напряжения переменного тока в диапазоне частот от 25 Гц до 10 000 Гц (режим закрытого входа, без постоянной составляющей).
3. Среднеквадратическое значение напряжения переменного тока сигналов кодовых релеских цепей на частотах 25 Гц, 50 Гц и 75 Гц.
4. Сопротивнения постоянного тока.
Этот прибор предоставляет высокую точность и надежность в работе, что делает его незаменимым инструментом для различных прикладений в области энергетики и промышленности.
