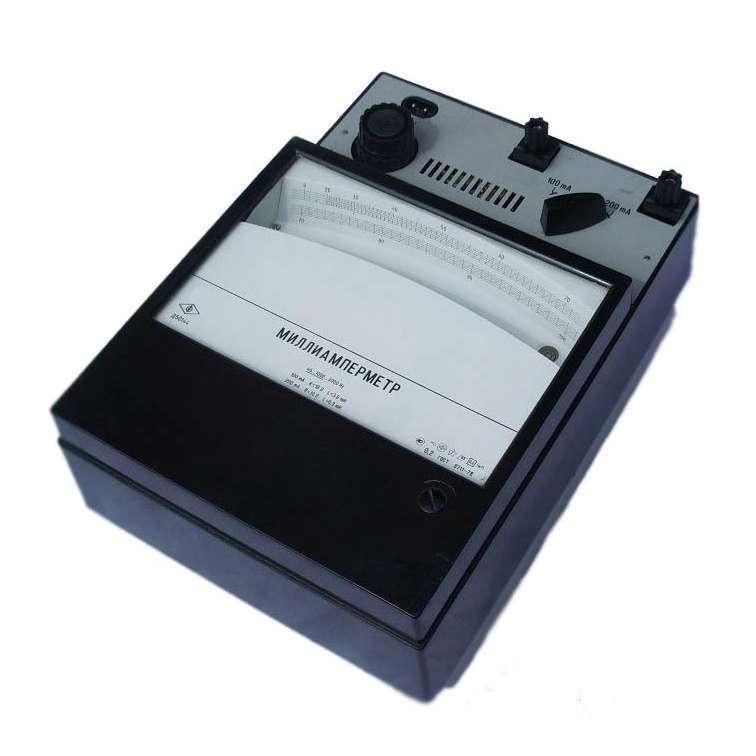

Д5097 Миллиамперметр лабораторный
Д5097 Миллиамперметр лабораторный
Миллиамперметры Д5097 предназначены для точных измерений силы тока в цепях переменного и постоянного тока, а также для поверки менее точных приборов. Они имеют конечное значение диапазона измерений 25 мА; 50 мА и соответствуют классу точности 0,1 по ГОСТ 8711-78.
Прибор Д5097 предназначен для эксплуатации в условиях умеренного климата в закрытых сухих отапливаемых помещениях при температуре окружающего воздуха от 10 до 35 °С и относительной влажности до 80% при температуре 25 °С.
Миллиамперметр Д5097-04.1 предназначен для эксплуатации в условиях сухого и влажного тропического климата в закрытых помещениях с кондиционированным или частично кондиционированным воздухом при температуре окружающего воздуха от 1 до 45 °С и относительной влажности до 80% при температуре 25 °С.
Технические характеристики миллиамперметра Д5097
* Предел допускаемой основной погрешности миллиамперметра Д5097 в нормальной области частот и на постоянном токе равен ±0,1% от конечного значения диапазона измерений.
* Предел допускаемой дополнительной погрешности прибора, вызванной отклонением частоты от верхней границы нормальной области до любого значения частоты в рабочей области частот, равен ±0,1% от конечного значения диапазона измерений.
* Время установления показаний прибора Д5097 не превышает 3 с.
* Предел допускаемой дополнительной погрешности прибора, вызванной изменением температуры окружающего-воздуха от нормальной до любой температуры в пределах рабочего диапазона, равен ±0,1% от конечного значения диапазона измерений на каждые 10 °С изменения температуры.
* Предел допускаемой дополнительной погрешности прибора, вызванной влиянием внешнего однородного постоянного либо переменного (частоты в пределах нормальной области частот) магнитного поля с индукцией 0,1 мТ, равен ±0,1% от конечного значения диапазона измерений.
Питание цепи освещения миллиамперметра Д5097 осуществляется от сети переменного тока напряжением (220±22)В частотой 50-60 Гц через понижающий трансформатор, комплектуемый вместе с прибором, либо от источника постоянного или переменного тока напряжением (4±0,4)В. Для миллиамперметра Д5097, поставляемого по конкретным заказам, напряжение и частота питания цепи освещения светового указателя соответствуют указанным в заказе.
Габаритные размеры миллиамперметра Д5097: прибора - (205±1,45)х(230±1,6)х(135±2,0) мм
| Конечное значение диапазона измерений | Активное сопротивление, не более, Ом | Индуктивность, не более, мГн | Нормальная область частот, Гц | Рабочая область частот, Гц |
| 25мА | 100 | 60 | От 45 до 500 | Свыше 500 до 1500 |
| 50мА | 34 | 4,5 |
Миллиамперметры Д5097 представляют собой высокоточные приборы, предназначенные для измерения силы тока в цепях переменного и постоянного тока, а также для поверки менее точных измерительных устройств. Эти приборы соответствуют классу точности 0,1 по ГОСТ 8711-78 и имеют конечные значения диапазона измерений 25 мА и 50 мА.
Условия эксплуатации:
- Умеренный климат: Миллиамперметры Д5097 предназначены для использования в закрытых сухих отапливаемых помещениях при температуре окружающего воздуха от 10 до 35 °C и относительной влажности до 80% при температуре 25 °C.
- Тропический климат: Модель Д5097-04.1 разработана для эксплуатации в условиях сухого и влажного тропического климата в закрытых помещениях с кондиционированным или частично кондиционированным воздухом при температуре окружающего воздуха от 1 до 45 °C и относительной влажности до 80% при температуре 25 °C.
Технические характеристики:
- Погрешность:
- Основная погрешность в нормальной области частот и на постоянном токе: ±0,1% от конечного значения диапазона измерений.
- Дополнительная погрешность, вызванная отклонением частоты от верхней границы нормальной области до любого значения частоты в рабочей области частот: ±0,1% от конечного значения диапазона измерений.
- Дополнительная погрешность, вызванная изменением температуры окружающего воздуха: ±0,1% от конечного значения диапазона измерений на каждые 10 °C изменения температуры.
- Дополнительная погрешность, вызванная внешним постоянным или переменным магнитным полем с индукцией 0,1 мТ: ±0,1% от конечного значения диапазона измерений.
- Время установления показаний: Не превышает 3 секунды.
Питание:
Цепь освещения миллиамперметра Д5097 питается от сети переменного тока напряжением (220±22) В частотой 50-60 Гц через понижающий трансформатор, входящий в комплект поставки. Также возможна работа от источника постоянного или переменного тока напряжением (4±0,4) В. Напряжение и частота питания цепи освещения могут соответствовать параметрам, указанным в конкретном заказе.
Применение:
Миллиамперметры Д5097 находят широкое применение в лабораториях, научно-исследовательских институтах, на промышленных предприятиях и в учебных заведениях, где требуется высокая точность измерений. Они идеально подходят для калибровки и поверки менее точных измерительных приборов, обеспечивая надежную и точную работу в различных условиях эксплуатации.
