Сириус-ЖД

Сириус-ЖД Устройства релейной защиты

1. Сириус-ЖД-ФПЭ

2. Сириус-ЖД-ФКС

3. Сириус-ЖД-ФВВ

4. Сириус-ЖД-УПК

5. Сириус-ЖД-ПВА

6. Сириус-ЖД-ДПР

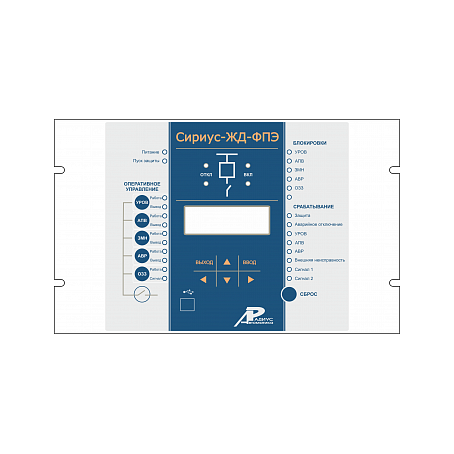

Сириус-ЖД-ФПЭ Микропроцессорное устройство защиты

Микропроцессорное устройство защиты Сириус-ЖД-ФПЭ предназначено для выполнения функций релейной защиты, автоматики, управления, измерения и сигнализации фидера продольного электроснабжения в составе тяговых подстанций электрифицированных железных дорог.

Функции, выполняемые устройством Сириус-ЖД-ФПЭ:

— Четырехступенчатая МТЗ от междуфазных замыканий

— МТЗ-1 и МТЗ-2 с независимой выдержкой времени, МТЗ-3 и МТЗ-4 с независимой или зависимой (пять времятоковых характеристик) выдержкой времени МТЗ с пуском по напряжению

— Направленная МТЗ с контролем направления мощности

— Автоматический ввод ускорения МТЗ при любом включении выключателя Направленная защита от ОЗЗ, действующая на отключение или на сигнализацию

— ОЗЗ по сумме высших гармоник тока нулевой последовательности ЗОФ по отношению токов прямой и обратной последовательностей

— ЗМН с действием на отключение выключателя с блокировкой АПВ и АВР

— Прием сигналов от датчиков ДгЗ с возможностью контроля тока

Функции автоматики:

— Управление выключателем

— Управление ЛР УРОВ

— АПВ (двукратное)

— АВР на включение выключателя

— Контроль исправности цепей ТН (контроль снижения линейных напряжений, появления напряжения обратной последовательности);

Функции сигнализации:

— Сигнализация пуска и срабатывания защит и автоматики

— Аварийная сигнализация (например, сигнал «Аварийное отключение»)

— Предупредительная сигнализация («Сигнал»)

Устройство обеспечивает следующие эксплуатационные возможности:

— выполнение функций защит, автоматики управления и сигнализации;

— местное и дистанционное задание внутренней конфигурации (ввод защит и автоматики, выбор защитных характеристик, количества ступеней защиты, настройка аварийного осциллографа, функций диодов светоизлучающих (далее – светодиодов) и др.) и ее хранение;

— дистанционное переключение наборов уставок;

— сигнализацию срабатывания защит и автоматики, положения коммутационных аппаратов, неисправности устройства с помощью реле и назначаемых светодиодов, а также по каналу АСУ;

— регистрацию и хранение осциллограмм;

— возможность подключения к одной из выбранных точек функциональной логической схемы с помощью программируемых реле;

— контроль и индикацию положения выключателя, а также исправности его цепей управления, местное и дистанционное управление выключателем, переключение режима управления, диагностику выключателя;

— контроль и индикацию положения ЛР, а также исправности его цепей управления, местное и дистанционное управление ЛР, переключение режима управления, диагностику ЛР;

— измерение текущих значений электрических параметров защищаемого объекта;

— определение вида аварии;

— непрерывный оперативный контроль работоспособности (самодиагностику) в течение всего времени работы;

— блокировку всех выходов при неисправности устройства для исключения ложных срабатываний;

— гальваническую развязку входов и выходов, включая питание, для обеспечения высокой помехозащищенности;

— высокое сопротивление и прочность изоляции входов и выходов относительно корпуса и между собой для повышения устойчивости устройства к перенапряжениям, возникающим во вторичных цепях КРУ;

— защиту от ложных срабатываний дискретных входных цепей устройства при помехах и нарушениях изоляции в цепях оперативного тока КРУ

— технический учет активной и реактивной электроэнергии.

В устройстве предусмотрены календарь и часы астрономического времени с энергонезависимым питанием с индикацией года, месяца, дня месяца, часа, минуты и секунды с возможностью синхронизации хода часов по АСУ. Устройство обеспечивает синхронизацию внутренних часов от внешнего устройства.

Устройство не срабатывает ложно и не повреждается:

— при снятии и подаче оперативного тока, а также при перерывах питания любой длительности с последующим восстановлением;

— при подаче напряжения постоянного и выпрямленного тока обратной полярности;

— при замыкании на землю цепей оперативного тока.

Технические характеристики устройства Сириус-ЖД-ФПЭ

Общие технические характеристики платформы Сириус-ЖД

Устройство Сириус-ЖД-ФПЭ доступно для заказа в нескольких исполнениях. Конкретное исполнение устройства указывается в его обозначении, состоящем из следующих элементов:

Устройство Сириус-ЖД-ФПЭ-nn-ss, где

Сириус-ЖД-ФПЭ — фирменное название устройства;

nn – исполнение устройства по напряжению оперативного тока:
110В – для напряжения питания 110 В постоянного тока;
220В – для напряжения питания 220 В постоянного или переменного тока;

ss – тип интерфейса связи с АСУ:
И1 – два интерфейса RS485;

Пример записи обозначения устройства Сириус-ЖД-ФПЭ с напряжением оперативного питания 220 В и дополнительным интерфейсом RS485 при заказе:

Устройство Сириус-ЖД-ФПЭ-220В-И1

Сириус-ЖД-ФКС Микропроцессорное устройство защиты

Микропроцессорное устройство защиты Сириус-ЖД-ФКС предназначено для выполнения функций релейной защиты, автоматики, управления, измерения и сигнализации фидера контактной сети в составе тяговых подстанций, пунктов секционирования и пунктов параллельного соединения электрифицированных железных дорог переменного тока напряжением 27,5 кВ.

Устройство обеспечивает выполнение следующих функций защиты и автоматики:

— токовые отсечки (ТО, ТО 2);

— четырехступенчатая дистанционная защита (ДЗ);

— защита минимального напряжения (ЗМН);

— токовая отсечка смежного фидера (ТО Ф2);

— дистанционная защита смежного фидера (ДЗ Ф2);

— дуговая защита (ДгЗ);

— логическая защита шин (ЛЗШ);

— управление ВВ;

— управление ЛР;

— управление ОР;

— резервирование при отказе выключателя (УРОВ);

— двукратное автоматическое повторное включение (АПВ).

Устройство обеспечивает выполнение следующих функций сигнализации:

— сигнализация пуска и срабатывания защит и автоматики;

— аварийная сигнализация (например, сигнал «Аварийное отключение»);

— предупредительная сигнализация («Сигнал»).

Устройство обеспечивает следующие эксплуатационные возможности:

— выполнение функций защит, автоматики, управления и сигнализации;

— местное и дистанционное задание внутренней конфигурации (ввод защит и автоматики, выбор защитных характеристик, количества ступеней защиты, настройка аварийного осциллографа, функций диодов светоизлучающих (далее – светодиодов) и др.) и ее хранение;

— дистанционное переключение наборов уставок;

— сигнализация срабатывания защит и автоматики, положения коммутационных аппаратов, неисправности устройства с помощью реле и назначаемых светодиодов, а также по каналу АСУ;

— регистрация и хранение осциллограмм;

— подключение к одной из выбранных точек функциональной логической схемы с помощью программируемых реле;

— контроль и индикация положения ВВ, а также исправности его цепей управления, диагностика ВВ;

— контроль и индикация положения ЛР и ОР, а также исправности их цепей управления, диагностика ЛР и ОР;

— измерение текущих значений электрических параметров защищаемого объекта;

— определение вида аварии;

— непрерывный оперативный контроль работоспособности (самодиагностика) в течение всего времени работы;

— блокировка всех выходов при неисправности устройства для исключения ложных срабатываний;

— гальваническая развязка входов и выходов, включая питание, для обеспечения высокой помехозащищенности;

— высокое сопротивление и прочность изоляции входов и выходов относительно корпуса и между собой для повышения устойчивости устройства к перенапряжениям, возникающим во вторичных цепях КРУ;

— защита от ложных срабатываний дискретных входных цепей устройства при помехах и нарушениях изоляции в цепях оперативного тока КРУ;

— технический учет активной и реактивной электроэнергии;

— определение места повреждения.

В устройстве предусмотрены календарь и часы астрономического времени с энергонезависимым питанием с индикацией года, месяца, дня месяца, часа, минуты и секунды с возможностью синхронизации хода часов по АСУ.

Устройство обеспечивает синхронизацию внутренних часов от внешнего устройства.

Устройство не срабатывает ложно и не повреждается:

— при снятии и подаче оперативного тока, а также при перерывах питания любой длительности с последующим восстановлением;

— при подаче напряжения постоянного и выпрямленного тока обратной полярности;

— при замыкании на землю цепей оперативного тока.

Технические характеристики устройства Сириус-ЖД-ФКС

Общие технические характеристики платформы Сириус-ЖД

Устройство Сириус-ЖД-ФКС доступно для заказа в нескольких исполнениях. Конкретное исполнение устройства указывается в его обозначении, состоящем из следующих элементов:

Устройство Сириус-ЖД-ФКС-nn-ss, где

Сириус-ЖД-ФКС — фирменное название устройства;

nn – исполнение устройства по напряжению оперативного тока:
110В – для напряжения питания 110 В постоянного тока;
220В – для напряжения питания 220 В постоянного или переменного тока;

ss – тип интерфейса связи с АСУ:
И1 – два интерфейса RS485;

Пример записи обозначения устройства Сириус-ЖД-ФКС с напряжением оперативного питания 220 В и дополнительным интерфейсом RS485 при заказе:

Устройство Сириус-ЖД-ФКС-220В-И1

Сириус-ЖД-ФВВ Микропроцессорное устройство защиты

Микропроцессорное устройство защиты Сириус-ЖД-ФВВ предназначено для выполнения функций релейной защиты, автоматики, управления, измерения и сигнализации фидера выключателя ввода в составе тяговых подстанций электрифицированных железных дорог переменного тока напряжением 27,5 кВ.

Устройство обеспечивает выполнение следующих функций защиты и автоматики:

— трехступенчатая максимальная токовая защита (МТЗ) от междуфазных замыканий;

— дуговая защита (ДгЗ);

— направленная двухступенчатая дистанционная защита (ДЗ);

— автоматический ввод ускорения ДЗ и МТЗ, логическая защита шин (ЛЗШ);

— защита от подпитки со стороны контактной сети (ЗП);

— защита минимального напряжения (ЗМН);

— резервирование при отказе выключателя (УРОВ);

— управление ВВ;

— блокировка включения ВВ при открытии дверцы ячейки.

Устройство обеспечивает выполнение следующих функций сигнализации:

— сигнализация пуска и срабатывания защит и автоматики;

— аварийная сигнализация (например, сигнал «Аварийное отключение»);

— предупредительная сигнализация («Сигнал»).

Устройство обеспечивает следующие эксплуатационные возможности:

— выполнение функций защит, автоматики, управления и сигнализации;

— местное и дистанционное задание внутренней конфигурации (ввод защит и автоматики, выбор защитных характеристик, количества ступеней защиты, настройка аварийного осциллографа, функций диодов светоизлучающих (далее – светодиодов) и др.) и ее хранение;

— дистанционное переключение наборов уставок;

— сигнализация срабатывания защит и автоматики, положения коммутационных аппаратов, неисправности устройства с помощью реле и назначаемых светодиодов, а также по каналу АСУ;

— регистрация и хранение осциллограмм;

— подключение к одной из выбранных точек функциональной логической схемы с помощью программируемых реле;

— контроль и индикация положения выключателя ввода (ВВ), а также исправности его цепей управления, диагностика ВВ;

— измерение текущих значений электрических параметров защищаемого объекта;

— определение вида аварии;

— непрерывный оперативный контроль работоспособности (самодиагностика) в течение всего времени работы;

— блокировка всех выходов при неисправности устройства для исключения ложных срабатываний;

— гальваническая развязка входов и выходов, включая питание, для обеспечения высокой помехозащищенности;

— высокое сопротивление и прочность изоляции входов и выходов относительно корпуса и между собой для повышения устойчивости устройства к перенапряжениям, возникающим во вторичных цепях КРУ;

— защита от ложных срабатываний дискретных входных цепей устройства при помехах и нарушениях изоляции в цепях оперативного тока КРУ;

— технический учет активной и реактивной электроэнергии по каждой фазе.

В устройстве предусмотрены календарь и часы астрономического времени с энергонезависимым питанием с индикацией года, месяца, дня месяца, часа, минуты и секунды с возможностью синхронизации хода часов по АСУ.

Устройство обеспечивает синхронизацию внутренних часов от внешнего устройства.

Устройство не срабатывает ложно и не повреждается:

— при снятии и подаче оперативного тока, а также при перерывах питания любой длительности с последующим восстановлением;

— при подаче напряжения постоянного и выпрямленного тока обратной полярности;

— при замыкании на землю цепей оперативного тока.

Технические характеристики устройства Сириус-ЖД-ФВВ

Общие технические характеристики платформы Сириус-ЖД

Устройство Сириус-ЖД-ФВВ доступно для заказа в нескольких исполнениях. Конкретное исполнение устройства указывается в его обозначении, состоящем из следующих элементов:

Устройство Сириус-ЖД-ФВВ-nn-ss, где

Сириус-ЖД-ФВВ — фирменное название устройства;

nn – исполнение устройства по напряжению оперативного тока:
110В – для напряжения питания 110 В постоянного тока;
220В – для напряжения питания 220 В постоянного или переменного тока;

ss – тип интерфейса связи с АСУ:
И1 – два интерфейса RS485;

Пример записи обозначения устройства Сириус-ЖД-ФВВ с напряжением оперативного питания 220 В и дополнительным интерфейсом RS485 при заказе:

Устройство Сириус-ЖД-ФВВ-220В-И1

Сириус-ЖД-УПК Микропроцессорное устройство защиты

Микропроцессорное устройство защиты Сириус-ЖД-УПК предназначено для выполнения функций релейной защиты, автоматики, управления, измерения и сигнализации устройства поперечной компенсации реактивной энергии электрифицированных железных дорог переменного тока напряжением 27,5 кВ.

Устройство обеспечивает выполнение следующих функций защиты и автоматики:

— максимальная токовая защита (МТЗ);

— продольная дифференциальная токовая защита (ПДТЗ);

— защита от перегрузки конденсаторов токами высших гармоник (ЗПВГ);

— дифференциальная защита по напряжению (ДЗН);

— защита от превышения допустимого напряжения (ЗПДН);

— защита минимального напряжения (ЗМН);

— логическая защита шин (ЛЗШ);

— защита от замыканий на землю (ЗЗ УПК);

— резервирование при отказе выключателя (УРОВ);

— защита от несоответствия положения коммутационных аппаратов;

— управление Q1 и Q2.

Устройство обеспечивает выполнение следующих функций сигнализации:

— сигнализация пуска и срабатывания защит и автоматики;

— аварийная сигнализация (например, сигнал «Аварийное отключение»);

— предупредительная сигнализация («Сигнал»).

Устройство обеспечивает следующие эксплуатационные возможности:

— выполнение функций защит, автоматики, управления и сигнализации;

— местное и дистанционное задание внутренней конфигурации (ввод защит и автоматики, выбор защитных характеристик, количества ступеней защиты, настройка аварийного осциллографа, функций диодов светоизлучающих (далее – светодиодов) и др.) и ее хранение;

— дистанционное переключение наборов уставок;

— сигнализацию срабатывания защит и автоматики, положения коммутационных аппаратов, неисправности устройства с помощью реле и программируемых светодиодов, а также по каналу АСУ;

— регистрацию и хранение осциллограмм;

— подключение к одной из выбранных точек функциональной логической схемы с помощью программируемых реле;

— контроль и индикацию положения выключателей Q1 и Q2, а также исправности их цепей управления, диагностика Q1 и Q2;

— измерение текущих значений электрических параметров защищаемого объекта;

— определение вида аварии;

— непрерывный оперативный контроль работоспособности (самодиагностику) в течение всего времени работы;

— блокировку всех выходов при неисправности устройства для исключения ложных срабатываний;

— гальваническую развязку входов и выходов, включая питание, для обеспечения высокой помехозащищенности;

— высокое сопротивление и прочность изоляции входов и выходов относительно корпуса и между собой для повышения устойчивости устройства к перенапряжениям, возникающим во вторичных цепях КРУ;

— защиту от ложных срабатываний дискретных входных цепей устройства при помехах и нарушениях изоляции в цепях оперативного тока КРУ;

— технический учет активной и реактивной электроэнергии.

В устройстве предусмотрены календарь и часы астрономического времени с энергонезависимым питанием с индикацией года, месяца, дня месяца, часа, минуты и секунды с возможностью синхронизации хода часов по АСУ.

Устройство обеспечивает синхронизацию внутренних часов от внешнего устройства.

Устройство не срабатывает ложно и не повреждается:

— при снятии и подаче оперативного тока, а также при перерывах питания любой длительности с последующим восстановлением;

— при подаче напряжения постоянного и выпрямленного тока обратной полярности;

— при замыкании на землю цепей оперативного тока.

Технические характеристики устройства Сириус-ЖД-УПК

Общие технические характеристики платформы Сириус-ЖД

Устройство Сириус-ЖД-УПК доступно для заказа в нескольких исполнениях. Конкретное исполнение устройства указывается в его обозначении, состоящем из следующих элементов:

Устройство Сириус-ЖД-УПК-nn-ss, где

Сириус-ЖД-УПК — фирменное название устройства;

nn – исполнение устройства по напряжению оперативного тока:
110В – для напряжения питания 110 В постоянного тока;
220В – для напряжения питания 220 В постоянного или переменного тока;

ss – тип интерфейса связи с АСУ:
И1 – два интерфейса RS485;

Пример записи обозначения устройства Сириус-ЖД-УПК с напряжением оперативного питания 220 В и дополнительным интерфейсом RS485 при заказе:

Устройство Сириус-ЖД-УПК-220В-И1

Сириус-ЖД-ПВА Микропроцессорное устройство защиты

Микропроцессорное устройство защиты Сириус-ЖД-ПВА предназначено для выполнения функций релейной защиты, автоматики, управления, измерения и сигнализации понизительно — выпрямительного агрегата электрифицированных железных дорог и метрополитена.

Устройство обеспечивает выполнение следующих функций защиты и автоматики:

— трехступенчатая максимальная токовая защита (МТЗ) от междуфазных замыканий;

— логическая защита шин – ЛЗШ-датчик (ЛЗШд);

— дуговая защита (ДгЗ);

— Токовая защита нулевой последовательности (ТЗНП);

— защита от несимметрии и от обрыва фазы питающего фидера (ЗОФ) по току обратной последовательности;

— защита от перегрева (ЗоП) с действием на реле «Обдув трансформатора»;

— резервирование при отказе выключателя (УРОВ);

— управление ВПВА и БАОД;

— блокировка включения ВПВА и БАОД при открытии дверцы;

— автоматическое включение и отключение резерва (АВОР);

— газовая защита трансформатора (ГЗТ).

Устройство обеспечивает выполнение следующих функций сигнализации:

— сигнализация пуска и срабатывания защит и автоматики;

— аварийная сигнализация (сигнал «Аварийное отключение»);

— предупредительная сигнализация («Сигнал»);

— сигнализация неисправности КА и устройства («Неиспр. КА», «Отказ»).

Устройство обеспечивает следующие эксплуатационные возможности:

— выполнение функций защит, автоматики, управления и сигнализации;

— местное и дистанционное задание внутренней конфигурации (ввод защит и автоматики, выбор защитных характеристик, количества ступеней защиты, настройка аварийного осциллографа, функций диодов светоизлучающих (далее – светодиодов) и др.) и ее хранение;

— дистанционное переключение наборов уставок;

— сигнализацию срабатывания защит и автоматики, положения коммутационных аппаратов, неисправности устройства с помощью реле и программируемых светодиодов, а также по каналу АСУ;

— регистрацию и хранение осциллограмм;

— подключение к одной из выбранных точек функциональной логической схемы с помощью программируемых реле;

— контроль и индикацию положения ВПВА, а также контроль исправности его цепей управления;

— контроль и индикацию положения БАОД, а также контроль исправности его цепей управления;

— измерение текущих значений электрических параметров защищаемого объекта;

— определение вида аварии;

— непрерывный оперативный контроль работоспособности (самодиагностику) в течение всего времени работы;

— блокировку всех выходов при неисправности устройства для исключения ложных срабатываний;

— гальваническую развязку входов и выходов, включая питание, для обеспечения высокой помехозащищенности;

— высокое сопротивление и прочность изоляции входов и выходов относительно корпуса и между собой для повышения устойчивости устройства к перенапряжениям, возникающим во вторичных цепях КРУ;

— защиту от ложных срабатываний дискретных входных цепей устройства при помехах и нарушениях изоляции в цепях оперативного тока КРУ;

— технический учет активн
