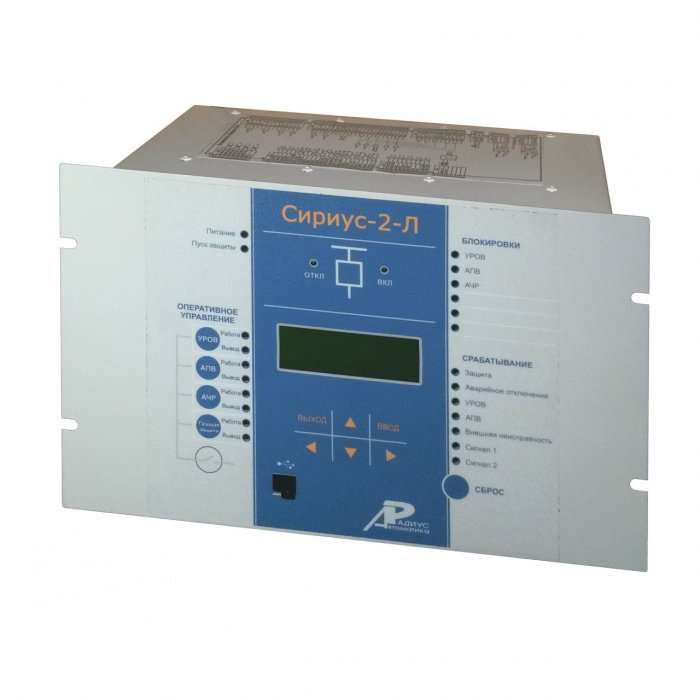

Сириус-2-Л, Сириус-21-Л Устройство релейной защиты
Устройство Сириус-2-Л предназначено для выполнения функций релейной защиты, автоматики, управления и сигнализации присоединений напряжением 3–35 кВ.
Устройства Сириус-2-Л и Сириус-21-Л отличаются друг от друга порядком нумерации клеммников.
Устройства имеют специальное исполнение «И4», обеспечивающее наиболее полный функционал при построении «цифровых подстанций» и развертывании «Smart Grid».
Устройства имеют специальное исполнение «БПТ», предназначенное специально для применения на подстанциях с переменным оперативным током.
Функции устройств Сириус-2-Л и Сириус-21-Л
Функции защиты:
— трехступенчатая максимальная токовая защита (МТЗ) от междуфазных повреждений с контролем двух или трех фазных токов;
— автоматический ввод ускорения любых ступеней МТЗ при любом включении выключателя;
— защита от обрыва фазы питающего фидера (ЗОФ);
— защита от однофазных замыканий на землю (ОЗЗ) по сумме высших гармоник;
— защита от однофазных замыканий на землю по току основной частоты;
— выдача сигнала пуска МТЗ для организации логической защиты шин. Функции автоматики, выполняемые устройством:
— операции отключения и включения выключателя по внешним командам с защитой от многократных включений выключателя;
— возможность подключения внешних защит, например, дуговой, или от однофазных замыканий на землю;
— формирование сигнала УРОВ при отказах своего выключателя;
— одно- или двукратное АПВ;
— исполнение внешних сигналов АЧР и ЧАПВ.
Дополнительные сервисные функции:
— определение места повреждения при срабатывании МТЗ;
— фиксация токов в момент аварии;
— дополнительная ступень МТЗ-4 для реализации «адресного» отключения или сигнализации длительных перегрузок;
— измерение времени срабатывания защиты и отключения выключателя;
— встроенные часы-календарь;
— возможность встраивания устройства в систему единого точного времени станции или подстанции;
— измерение текущих фазных токов; -дополнительные реле и светодиоды с функцией, заданной пользователем;
— цифровой осциллограф;
— регистратор событий.
Эксплуатационные возможности:
— выполнение функций защит, автоматики и управления, определенных ПУЭ и ПТЭ;
— задание внутренней конфигурации (ввод/вывод защит и автоматики, выбор защитных характеристик и т.д.);
— ввод и хранение уставок защит и автоматики;
— контроль и индикацию положения выключателя, а также контроль исправности его цепей управления;
— определение места повреждения линии (для воздушных линий);
— передачу параметров аварии, ввод и изменение уставок по линии связи;
— непрерывный оперативный контроль работоспособности (самодиагностику) в течение всего времени работы;
— блокировку всех выходов при неисправности устройства для исключения ложных срабатываний;
— получение дискретных сигналов управления и блокировок, выдачу команд управления, аварийной и предупредительной сигнализации;
— гальваническую развязку всех входов и выходов, включая питание, для обеспечения высокой помехозащищенности;
— высокое сопротивление и прочность изоляции входов и выходов относительно корпуса и между собой для повышения устойчивости устройства к перенапряжениям, возникающим во вторичных цепях КРУ.
Устройства не срабатывают ложно и не повреждается:
— при снятии и подаче оперативного тока, а также при перерывах питания любой длительности с последующим восстановлением;
— при подаче напряжения оперативного постоянного тока обратной полярности;
— при замыкании на землю цепей оперативного тока.
Особенности исполнения БПТ
Возможность питания терминала от токовых цепей при глубоких просадках питающего напряжения.
Возможность работы с выключателями с катушками токового отключения по схеме «с дешунтированием».
Возможность действия выходного отключающего реле на предварительно заряженный конденсатор.
Возможность запитки некоторых важных дискретных входов от развязанного напряжения, вырабатываемого из внутреннего напряжения питания терминала.
Применение бистабильного реле РФК для целей формирования энергонезависимого сигнала «Аварийное отключение» без наличия оперативного питания.
Полнофункциональное соответствие параметров и возможностей с серией устройств Сириус-2.
Технические характеристики устройств Сириус-2-Л и Сириус-21-Л
| Характеристика | Значение |
| Число аналоговых входов по току | 4 |
| Число дискретных входов | 21 |
| Число дискретных выходных сигналов (групп контактов) | 12(21) |
| Габаритные размеры (ВхШхГ), мм | 190х305х185 |
| Масса, кг, не более | 7 |
Технические характеристики устройства Сириус-2-Л-БПТ
| Характеристика | Значение |
| Число аналоговых входов по току | 4 |
| Число дискретных входов | 16 |
| Число дискретных входов для подключения «сухих» контактов | 3 |
| Число дискретных выходных сигналов (групп контактов) | 12(21) |
| Габаритные размеры (ВхШхГ), мм | 190х305х185 |
| Масса, кг, не более | 10 |
Общие технические характеристики платформы Сириус-2
| Характеристика | Значение |
| Коэффициент функционирования при воздействии помех согласно ГОСТ, МЭК | А |
| Степень защиты, обеспечиваемая корпусом в соответствии с ГОСТ 14254 (МЭК 70-1, EN 60529) | IP52 со стороны лицевой панели IP20 по остальным, кроме клемм подключения токовых цепей. |
| Рабочее значение относительной влажности воздуха, % | 98 |
| Предельные рабочие значения температуры окружающего воздуха, °С | от минус 40 до плюс 55 |
| Полный средний срок службы устройства до списания. при условии проведения требуемых мероприятий по обслуживанию с заменой, при необходимости, материалов и комплектующих, имеющих меньший срок службы, лет, не менее | 25 |
Устройство имеет полностью положительное заключение аттестационной комиссии ОАО «Россети» и рекомендовано к применению.
Исполнения
Устройства Сириус-2-Л и Сириус-21-Л доступны для заказа в нескольких исполнениях.
Конкретное исполнение устройства указывается в его обозначении, состоящем из следующих элементов:
Устройство Сириус-2(21)-Л-tA-nnnB-ss, где
Сириус-2-Л или Сириус-21-Л — фирменное название устройства: «2-Л» отличается от «21-Л» порядком нумерации клеммников;
tA – исполнение устройства по номинальному току вторичной обмотки ТТ:
1А – для номинального тока 1 А;
5А – для номинального тока 5 А;
nnnB – исполнение устройства по напряжению оперативного тока:
24В – для напряжения питания 24 В постоянного тока;
48В – для напряжения питания 48 В постоянного тока;
110В – для напряжения питания 110 В постоянного тока;
220В – для напряжения питания 220 В постоянного или переменного тока;
220В DC — напряжение питания 220В только постоянного тока с дискретными входами, обеспечивающими формирование импульса режекции, в соответствии с требованиями СТО 56947007-29.120.40.102-2011;
БПТ-Р2 – напряжение питания 220В переменного тока со встроенными подпиткой от токовых цепей с реле дешунтирования.
БПТ-Р0 – напряжение питания 220В переменного тока со встроенными подпиткой от токовых цепей без реле дешунтирования.
Исполнения БПТ-Р2 и БПТ-Р0 доступны только для Сириус-2-Л.
В исполнении БПТ в обозначении устройства не указывается ток вторичной обмотки ТТ;
ss – тип интерфейса связи с АСУ:
И1 – два интерфейса RS485;
И3 – один интерфейс RS485, один интерфейс Ethernet по «витой паре» (100BASE-TX) и протокол обмена Modbus TCP;
И4-FX — один интерфейс RS485, два оптических интерфейса Ethernet (100BASE-FX) и протокол обмена МЭК 61850 (редакция 2);
И4-TX — один интерфейс RS485, два интерфейса Ethernet по «витой паре » (100BASE-TX) и протокол обмена МЭК 61850 (редакция 2).
Пример записи обозначения устройства Сириус-2-Л с напряжением оперативного питания 220 В, номинальным током ТТ 5 А и дополнительным интерфейсом RS485 при заказе:
Устройство Сириус-2-Л-5A-220В-И1
Пример записи обозначения устройства Сириус-2-Л с напряжением оперативного питания 220В переменного тока со встроенными подпиткой от токовых цепей и дополнительным интерфейсом RS485:
Устройство Сириус-2-Л-БПТ-Р2-И1
