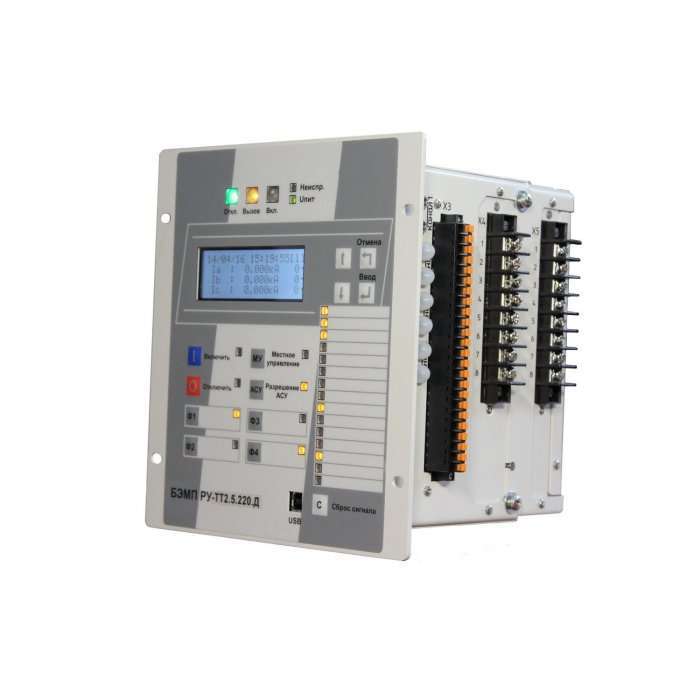

БЭМП РУ Микропроцессорные блоки
Микропроцессорные устройства БЭМП РУ предназначены для выполнения всех необходимых функций релейной защиты и автоматики, управления, сигнализации различных присоединений комплектных распределительных устройств напряжением 6…35 кВ.
БЭМП РУ применяется в качестве основного устройства РЗА присоединений комплектных распределительных устройств (КРУ) электрических станций и распределительных подстанций сетевых и промышленных предприятий, а также предприятий нефтяного и газового комплекса.
Преимущества блока БЭМП РУ
— гарантированная работа в сложных условиях эксплуатации (-40…+55 °С; IP54 по лицевой панели);
— повышенная помехозащищенность при неблагоприятной электромагнитной обстановке;
— оптимальное количество дискретных входов и выходов;
— универсальное питание устройства (переменное, постоянное, выпрямленное переменное);
— сохранение полной работоспособности при длительных перерывах питания без перезапуска устройства;
— время готовности устройства 0,2 с;
— бесплатное программное обеспечение для настройки БЭМП РУ и полноценного анализа журналов аварий и осциллограмм, сохраненной информации;
— наличие порта связи USB для связи с ПК и изолированного RS-485 для связи с АСУ;
— «горячие» клавиши оперативного ввода/вывода функций (заменители накладок, ключей управления);
— 4-хстрочный ЖК индикатор;
— удобство монтажа, универсальное крепление по виду установки блока (навесное/утопленное);
— минимальные габариты (глубина установки устройства не более 10 см);
— инжиниринг, техническое сопровождение при наладке и эксплуатации, обучение персонала;
— возможность программирования блока под схемы Заказчика.
Конструктивные особенности
Конструктивно устройства серии БЭМП РУ выполнены в виде набора унифицированных плат и блоков, что позволяет обеспечить оптимальную аппаратно-функциональную компоновку.
На лицевой панели устройства размещены:
— 15 светодиодов для сигнализации пуска или срабатывания функций защит, автоматики, управления;
— 2 светодиода: наличие оперативного питания (Uпит) и неисправное состояние устройства (Неисправность);
— 4 светодиода, информирующие о поврежденных фазах, или ЖК индикатор (20х4) с клавишами управления;
— 4 функциональные клавиши управления функциями РЗА и светодиоды, информирующие о включенном состоянии клавиш;
— 4 клавиши управления выключателем и выбора режимов управления (МУ — Местное управление; АСУ — Разрешение АСУ);
— клавиша сброса сигнализации;
— USB-порт для связи с ПК.
В единой конструкции одновременно предусмотрены различные способы установки устройства БЭМП РУ как в отверстие в дверце шкафа (аналог заднего способа присоединения проводников), так и на стенку ячейки внутри или снаружи шкафа (аналог переднего способа присоединения проводников).
Типоисполнения блоков БЭМП РУ
| БЭМП РУ-ОЛ | Защита воздушных и кабельных линий электропередач, понижающих трансформаторов и прочих электроустановок напряжением 6…35 кВ. |
| БЭМП РУ-ТЛ | Защита воздушных и кабельных линий электропередач, понижающих трансформаторов и прочих электроустановок напряжением 6…35 кВ. |
| БЭМП РУ-ВВ | Защита трансформаторного ввода напряжением 6…35 кВ. |
| БЭМП РУ-СВ | Защита секционного выключателя напряжением 6…35 кВ. |
| БЭМП РУ-ЛТ | Защита воздушных и кабельных линий электропередач, понижающих трансформаторов и прочих электроустановок напряжением 6…10кВ. |
| БЭМП РУ-ТН | Защита и автоматика с установкой в ячейке шинного трансформатора напряжения |
| БЭМП РУ-ЭД | Защита синхронных и асинхронных электродвигателей напряжением 6…10 кВ мощностью до 5 МВт. |
| БЭМП РУ-ТТ | Блок предназначен для выполнения функций РЗА присоединений 6-35кВ |
| БЭМП РУ-РЧ | Блок предназначен для выполнения групповой АЧР с формированием шинок АЧР и ЧАПВ |
| БЭМП РУ-БК | Блок предназначен для выполнения функций РЗА батарей статических конденсаторов(компенсации реактивной мощности) |
| БЭМП РУ-ЦС | Блок предназначен для применения на подстанциях всех классов напряжения для реализации функций аварийной и предупредительной сигнализации |
| БЭМП РУ-ВЛ | Блок предназначен для выполнения функций РЗА, управления, сигнализации высоковольтного выключателя, резервных защит трансформатора, ступенчатых защит линий |
| БЭМП РУ-ОЗЗ5 | Блок предназначен для выполнения функций определения поврежденного присоединения от однофазных замыканий на землю в сетях с изолированной нейтралью |
| БЭМП РУ-АРТ | Блок предназначен для выполнения функций автоматической разгрузки по току присоединений 6-220 кВ. |
| БЭМП РУ-ДМ | Блок предназначен для выполнения всех необходимых функций релейной защиты и автоматики, управления, сигнализации выключателей линии, магистрали питания и других присоединений напряжением 6…35 кВ, для которой необходимо применение дифференциальной токовой защиты. |
| БЭМП РУ-ДД | Блок предназначен для выполнения всех необходимых функций релейной защиты и автоматики, управления, сигнализации синхронных и асинхронных электродвигателей напряжением 6…10 кВ мощностью свыше 5 МВт. |
| БЭМП РУ-ДЗТ | Блок предназначен для выполнения основной функции дифференциальной защиты и дополнительных функций резервной защиты и сигнализации двухобмоточных трансформаторов с высшим напряжением 35-110 кВ |
| БЭМП РУ-РН2 | Блок предназначен для выполнения функции ручного и автоматического управления электроприводом РПН двухобмоточного трансформатора |
| БЭМП РУ-РН | Блок предназначен для выполнения функции ручного и автоматического управления электроприводом РПН двухобмоточного трансформатора, двухобмоточного трансформатора с расщепленной обмоткой НН, трехобмоточных трансформаторов |
| БЭМП РУ-04 | Серия терминалов для выполнения всех необходимых функций релейной защиты и автоматики, управления, сигнализации воздушных и кабельных линий электропередач, понижающих трансформаторов и прочих электроустановок напряжением 0,4 кВ. |
| БЭМП РУ-ДЗЛ | Блок предназначен для выполнения функций дифференциальной, дистанционной, ступенчатых токовых защит линий напряжением 35 — 220 кВ, автоматики управления высоковольтным выключателем, сигнализации. |
| БЭМП РУ-ОБ4 | Блок предназначен для управления системой оперативных блокировок при переключении КА: разъединителей, заземляющих ножей, выключателей. |
| БЭМП РУ-02 | Защита трансформаторных вводов, секционных выключателей, отходящих присоединений, электродвигателей, трансформаторов напряжений и др. |
| БЭМП РУ-ТТ2 | Защита воздушных и кабельных линий электропередач, понижающих трансформаторов и прочих электроустановок напряжением 6…35 кВ. |
Функции защиты
| Функции защиты | ANSI | ОЛ | СВ | ВВ | ЭД | ДД | ЛТ | ТН | |
| Трехступенчатая МТЗ | МТЗ | 50/51 | V | V | V | V | V | V | — |
| • направленная | 67 | + | + | + | + | — | — | — | |
| • ненаправленная | + | + | + | + | + | + | — | ||
| • токовая отсечка | 50/51B | + | + | + | + | + | + | — | |
| • от перегрузок и МТЗ | 51 | + | + | + | + | + | + | — | |
| • ускорение МТЗ | + | + | + | + | + | + | — | ||
| • пуск по напряжению | + | + | + | + | — | — | — | ||
| Защита от однофазных замыканий на землю | ЗОЗЗ | 50/51N/67N | V | — | V | V | — | V | V |
| • направленная | 67N/67NC | + | — | — | + | — | — | — | |
| • ненаправленная | + | — | — | + | — | + | — | ||
| • по высшим гармоникам | + | — | — | + | — | + | — | ||
| • относительного замера по основной или высшим гармоникам | + | — | — | + | — | + | — | ||
| • неселективная по 3U0 | 59N | + | — | + | — | — | — | + | |
| Защита от обрыва фаз или несимметрии | ЗОФ | 46 | V | V | V | V | V | V | — |
| Защита минимального напряжения | ЗМН | 27 | — | — | V | V | — | — | V |
| • 1 ступень | ЗМН-1 | — | — | + | + | — | — | + | |
| • 2 ступень | ЗМН-2 | — | — | — | — | — | — | + | |
| Защита от повышения напряжения | ЗПН | 59 | — | — | — | V | — | — | V |
| • 1 ступень | ЗПН-1 | — | — | — | + | — | — | + | |
| • 2 ступень | ЗПН-2 | — | — | — | — | — | — | + | |
| Логическая защита шин | ЛЗШ | — | V | V | — | — | — | — | |
| Защита от дуговых замыканий (при наличии датчиков ЗДЗ) | ЗДЗ | V | V | V | V | V | V | — | |
| Внешние технологические защиты (газовая, перегрев и др.) | 63 | V | V | V | V | V | V | — | |
| Тепловая защита | 49 | — | — | — | V | — | — | — | |
| Защита от затянутого пуска двигателя | 48; 51LR | — | — | — | V | — | — | — | |
| Защита от асинхронного хода синхронного двигателя | 40 | — | — | — | V | — | — | — | |
| Защита от многократных пусков двигателя | 66 | — | — | — | V | — | — | — | |
| Сигнальная защита от потери нагрузки | 37 | — | — | — | V | — | — | — | |
| Дифференциальная токовая защита | ДТЗ | 87 | — | — | — | — | V | — | — |
| • дифференциальная токовая отсечка | ДТО | — | — | — | — | + | — | — | |
| • дифференциальная токовая защита с тормозной характеристикой | ДЗТХ | — | — | — | — | + | — | — | |
| Функции автоматики | ANSI | ОЛ | СВ | ВВ | ЭД | ДД | ЛТ | ТН | |
| Резервирование при отказе выключателя | УРОВ | 50BF | V | V | V | V | V | V | — |
| Автоматическое повторное включение | АПВ | 79 | V | — | V | V | V | V | — |
| Автоматическая частотная разгрузка | АЧР | 81 | V | — | — | V | V | V | — |
| Частотное автоматическое повторное включение | ЧАПВ | V | — | — | V | V | V | — | |
| Автоматический ввод резерва | АВР | — | V | V | — | — | — | V | |
| Автоматическое восстановление нормального режима снабжения | ВНР | — | V | V | — | — | — | V | |
| Функции управления и сигнализации | ANSI | ОЛ | СВ | ВВ | ЭД | ДД | ЛТ | ТН | |
| Местное и дистанционное включение и отключение выключателя | V | V | V | V | V | V | — | ||
| Фиксация команд включения и отключения | V | V | V | V | V | V | — | ||
| Блокировка многократных включений на КЗ | V | V | V | V | V | V | — | ||
| Контроль цепей управления выключателем | V | V | V | V | V | V | — | ||
| Диагностика ресурса выключателя | V | V | V | V | V | V | — | ||
Дополнительные возможности
— измерение параметров сети (токи, напряжения, частота, активная и реактивная мощность);
— технический учет электроэнергии;
— регистрация событий с последующим отображением на лицевой панели устройства или с использованием ПК;
— осциллографирование аварийных событий;
— определение расстояния до места короткого замыкания.
Основные параметры и характеристики блоков БЭМП РУ
| Общие данные | |
| Номинальное напряжение питания, В | ~=220 или =110 |
| Допустимый диапазон питания, В | 60.250 |
| Потребляемая мощность по цепям питания, дежурный режим/режим срабатывания (включены все реле), Вт | 2,5/6,0 |
| Время готовности устройства, с | 0,2 |
| Перерывы питания без перезапуска устройства, с | 3 |
| Масса, кг, не более | 3,8 |
| Дискретные входы | |
| Количество | 12 |
| Потребляемый входной ток по каждому дискретному входу, мА | 1 |
| Потребление по каждому дискретному входу, Вт, не более | 0,5 |
| Тип оперативного питания | универсальное (~/=) |
| Порог срабатывания по напряжению, Un, не менее | 0,75 |
| Длительность входного сигнала, мс, не менее | 20 |
| Выходные реле | |
| Количество реле (количество выходов) | 10(12) |
| Максимальное коммутируемое напряжение постоянного тока, В | 250 |
| Максимальное коммутируемое напряжение переменного тока, В | 440 |
| Максимально допустимый ток через контакты • длительно, А • в течении 4 с (при скважности 10%), А |
8 15 |
| Коммутируемый переменный ток (нагрузка активно-индуктивная cos cp=0,05), А | 5 |
| Коммутируемый постоянный ток замыкания/размыкания, (нагрузка активно-индуктивная L/R=50 мс), А | 5/0,15 |
| Аналоговые сигналы | |
| Рабочий диапазон фазных токов (Iном=5 А (Iном=1 А)), А | 0,2.175 (0,04.35) |
| Рабочий диапазон токов (3I0 ном=0,2 А), А | 0,02..7 |
| Длительно допустимый ток, А | 20 |
| Рабочий диапазон напряжений, В | 0,5…140 |
| Погрешность измерений, не более % | 1,5 |
| Связь | |
| Интерфейс и ПО для связи с ПК | USB, BempExplorer |
| Интерфейс для связи с АСУ ТП | изолированный RS 485 |
| Протоколы связи | ModBus RTU IEC 60870-5-103 |
