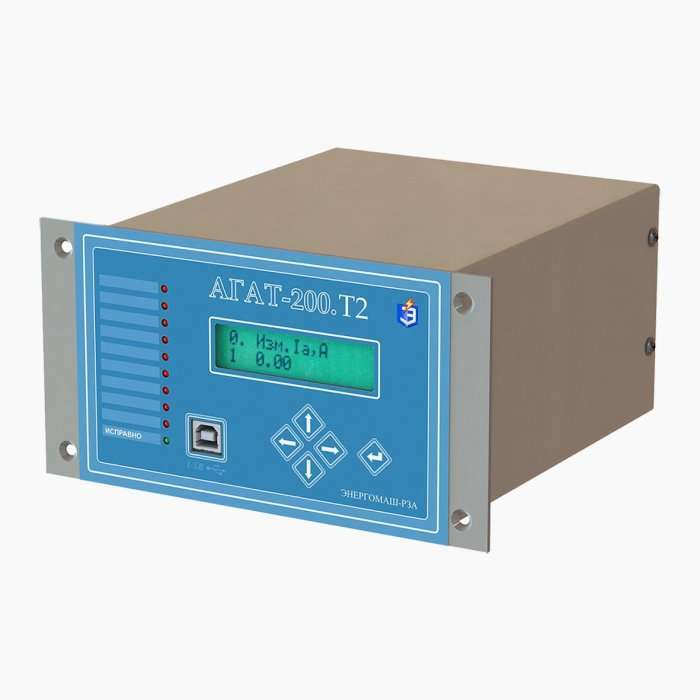

АГАТ-200 Устройства релейной защиты и автоматики
| АГАТ-200.А | АГАТ-200.АЭ | АГАТ-200.АВ | АГАТ-200.АВЭ | АГАТ-200.РПН |
| АГАТ-200.Т2 | АГАТ-200.ДЭ | АГАТ-200.В | АГАТ-200.АЧР |
Устройства микропроцессорные АГАТ-200 предназначены для выполнения функций релейной защиты, автоматики, измерения, регистрации, сигнализации и управления присоединений распределительных сетей напряжением 6-35 кВ.
Устройства предназначены для применения в схемах вторичной коммутации распределительных устройств с переменным, выпрямленным или постоянным оперативным током.
Устройства АГАТ-200 предназначены для установки в релейных отсеках КРУ, а также на панелях и шкафах.
В зависимости от модификации, устройства выполняют функции дифференциальной и токовых защит, защит по напряжению и частоте, управлению и автоматике, а также измерению токов, напряжений, частоты, активной и реактивной мощности отходящих фидеров и фидеров питания распределительных подстанций, электродвигателей и силовых трансформаторов.
Отличительные особенности
— Небольшая стоимость, при сравнении с аналогичными по функциональному наполнению устройствами других производителей.
— Небольшие габаритные размеры и вес.
— Отсутствие аппаратной и функциональной избыточности.
— Широкие функциональные и аппаратные возможности.
— Возможность организации схемы релейной защиты всех элементов сети.
— Простота в настройке и обслуживании.
Модификации устройств АГАТ-200
АГАТ-200.А
Устройство АГАТ-200.А выполняет функции токовых защит, автоматики, управления выключателем, сигнализации и телемеханики ячеек вводов питания и отходящих присоединений распределительных устройств 6÷35 кВ.
Функции устройств защиты:
— максимальная токовая защита с независимой или зависимой выдержкой времени (3 ступени – МТЗ1, МТЗ2, МТЗ3);
— токовая отсечка с независимой выдержкой времени, регулируемым временем возврата пускового органа и регулируемым загрублением по времени и току срабатывания (3 ступени – ТО1, ТО2, ТО3);
— защита от однофазных замыканий на землю (2 ступени – ЗНЗ1, ЗНЗ2);
— направленная защита от однофазных замыканий на землю (2 ступени – НЗНЗ1, НЗНЗ2);
— защита от обрыва фазы (2 ступени – ЗОФ1, ЗОФ2);
— защита от повышения напряжения нулевой последовательности (2 ступени – ЗННП1, ЗННП2);
— дуговая защита присоединения (ДЗ);
— резервирование отказа выключателя присоединения (УРОВ);
Автоматика:
— автоматическое повторное включение (АПВ);
— автоматическая частотна разгрузка (АЧР) от внешнего реле частоты с функцией ЧАПВ;
Управление:
— местное, дистанционное и диспетчерское управление выключателя;
— мониторинг выключателя;
Измерение:
— измерение фазных токов, тока Io и напряжения Uo;
Регистрация данных:
— регистратор аварийных событий;
— регистратор аналоговых сигналов;
Связь:
— порт связи RS 485 ( протокол Modbus RTU);
— порт связи USB на передней панели для задания уставок и конфигурации устройства.
Также в устройстве реализованы широкие возможности по конфигурации параметров выключателя, измерительных и дискретных входов, выходных реле и светодиодных индикаторов. Устройство может питаться как от внешнего источника питания, так и от измерительных цепей тока. Предусмотрена функция дешунтирования.
Технические характеристики АГАТ-200.А
| ПИТАНИЕ: | ||||||
| Номинальное напряжение питания | 220 В (=/~) | |||||
| Допустимый диапазон напряжения питания | (100 ÷ 250) В (=/~) | |||||
| Допустимое время перерыва питания, не менее | 500 мс | |||||
| Питание от ТТ | Изм.вход I1 (Ia), Изм.вход I3 (Ic) | |||||
| Время готовности устройства после подачи напряжения | 150 мс | |||||
| ИЗМЕРИТЕЛЬНЫЕ ВХОДЫ: | ||||||
| Токовые входы: | Количество | 4 (I1, I2, I3, I4) | ||||
| Номинальный ток * | I1, I2, I3 | 1 A/5 A | ||||
| I4 | 0,2 A/1 A | |||||
| Входы напряжения: | Количество | 1 (U1) | ||||
| Номинальное напряжение | 100 В | |||||
| ДИСКРЕТНЫЕ ВХОДЫ: | ||||||
| Тип модуля входов/выходов | 6DI-6RL | 8DI-7RL | ||||
| Количество | 6 (DI1÷DI6) | 8 (DI1÷DI8) | ||||
| Тип | Оптически развязанные | |||||
| Время распознавания | 5÷1000 мc, шаг 1 мс (задается в меню) | |||||
| Номинальное входное напряжение ** | 220 В (=/~) | 110 В (=/~) | 220 В (=/~) | 110 В (=/~) | ||
| Напряжение срабатывания | 130 В | 65 В | 165 В | 82 В | ||
| Напряжение возврата | 128 В | 63 В | 148 В | 72 В | ||
| Потребляемая мощность | 0,3 Вт на вход | 0,5 Вт на вход | ||||
| ВЫХОДНЫЕ РЕЛЕ: | ||||||
| Тип модуля входов/выходов | 6DI-6RL | 8DI-7RL | ||||
| Количество | 6 (RL1÷RL6) | 7 (RL1÷RL6) | ||||
| Тип контактов: | ||||||
| − RL1 | 2 НО | 1 НО | ||||
| − RL2 | 1 НО | 1 НО | ||||
| − RL3 | 2 НО | 1 НО | ||||
| − RL4 | 1 НО | 1 НО | ||||
| − RL5 | 1 НО | 1 НО | ||||
| − RL6 | 1 НЗ/НО | 1 НЗ | ||||
| − RL7 | — | 1 НЗ/НО | ||||
| Номинальное напряжение контактов реле | 250 В (=/~) | 250 В (=/~) | ||||
| Длительно допустимый ток контактов реле | 8 А | 8 А | ||||
| Ток контактов реле в течении 3с | 15 А | 15 А | ||||
| ВЫХОДЫ ДЕШУНТИРОВАНИЯ ЭЛЕКТРОМАГНИТОВ ОТКЛЮЧЕНИЯ ВЫКЛЮЧАТЕЛЯ: | ||||||
| Количество токовых выходов | 2 (выходы фаз А и С) | |||||
| Ток дешунтирования | до 150 А | |||||
| СВЕТОДИОДНЫЕ ИНДИКАТОРЫ: | ||||||
| Количество | 10 (LED1÷ LED10) | |||||
| Цвет: | ||||||
| − LED1÷ LED9 | Красный (Назначается из меню) | |||||
| − LED10 | Зеленый (Индикация исправности) | |||||
| ПОРТЫ СВЯЗИ: | ||||||
| Порт 1 | Интерфейс | RS-485 | ||||
| Протокол | MODBUSTM RTU | |||||
| Размещение | Порт на задней стенке | |||||
| Порт 2 | Интерфейс | USB | ||||
| Размещение | Порт на лицевой панели | |||||
* Номинальный ток измерительных входов I1, I2, I3 и I4 указывается при заказе устройства.
** Требуемое номинальное напряжение срабатывания дискретных входов указывается при заказе устройства.
АГАТ-200.АЭ
Устройство АГАТ-200.АЭ выполняет функции токовых защит, управления выключателем, сигнализации и телемеханики ячеек питания электродвигателей 6/(10) кВ.
Функции устройства защиты:
— максимальная токовая защита с независимой или зависимой выдержкой времени (3 ступени – МТЗ1, МТЗ2, МТЗ3);
— токовая отсечка с независимой выдержкой времени, регулируемым временем возврата пускового органа и регулируемым загрублением по времени и току срабатывания (3 ступени – ТО1, ТО2, ТО3);
— защита от однофазных замыканий на землю (2 ступени – ЗНЗ1, ЗНЗ2);
— направленная защита от однофазных замыканий на землю (2 ступени – НЗНЗ1, НЗНЗ2);
— защита от повышения напряжения нулевой последовательности (2 ступени – ЗННП1, ЗННП2);
— защита по току обратной последовательности (2 ступени – ЗТОП1, ЗТОП2),
— защита от обрыва фазы (2 ступени – ЗОФ1, ЗОФ2);
— защита от небаланса фаз (ЗНФ);
— защита пускового режима электродвигателя (ЗПР);
— защита от теплового перегруза электродвигателя (ЗТП);
— дуговая защита присоединения (ДЗ);
— резервирование отказа выключателя присоединения (УРОВ);
Автоматика:
— автоматическая частотна разгрузка (АЧР) от внешнего реле частоты;
Управление:
— местное, дистанционное и диспетчерское управление выключателя;
— мониторинг выключателя;
— формирование запрета включения электродвигателя;
Измерение:
— измерение фазных токов, тока Io и напряжения Uo;
— расчет тока обратной последовательности, тока небаланса фаз и нагрева электродвигателя;
Регистрация данные:
— регистратор аварийных событий;
— регистратор аналоговых сигналов;
Связь:
— порт связи RS 485 ( протокол Modbus RTU);
— порт связи USB на передней панели для задания уставок и конфигурации устройства.
Также в устройстве реализованы широкие возможности по конфигурации параметров выключателя, измерительных и дискретных входов, выходных реле и светодиодных индикаторов. Устройство может питаться как от внешнего источника питания, так и от измерительных цепей тока. Предусмотрена функция дешунтирования.
Технические характеристики АГАТ-200.АЭ
| ПИТАНИЕ: | ||||||
| Номинальное напряжение питания | 220 В (=/~) | |||||
| Допустимый диапазон напряжения питания | (100 ÷ 250) В (=/~) | |||||
| Допустимое время перерыва питания, не менее | 500 мс | |||||
| Питание от ТТ | Изм.вход I1 (Ia), Изм.вход I3 (Ic) | |||||
| Время готовности устройства после подачи напряжения | 150 мс | |||||
| ИЗМЕРИТЕЛЬНЫЕ ВХОДЫ: | ||||||
| Токовые входы: | Количество | 4 (I1, I2, I3, I4) | ||||
| Номинальный ток * | I1, I2, I3 | 1 A/5 A | ||||
| I4 | 0,2 A/1 A | |||||
| Входы напряжения: | Количество | 1 (U1) | ||||
| Номинальное напряжение | 100 В | |||||
| ДИСКРЕТНЫЕ ВХОДЫ: | ||||||
| Тип модуля входов/выходов | 6DI-6RL | 8DI-7RL | ||||
| Количество | 6 (DI1÷DI6) | 8 (DI1÷DI8) | ||||
| Тип | Оптически развязанные | |||||
| Время распознавания | 5÷1000 мc, шаг 1 мс (задается в меню) | |||||
| Номинальное входное напряжение ** | 220 В (=/~) | 110 В (=/~) | 220 В (=/~) | 110 В (=/~) | ||
| Напряжение срабатывания | 130 В | 65 В | 165 В | 82 В | ||
| Напряжение возврата | 128 В | 63 В | 148 В | 72 В | ||
| Потребляемая мощность | 0,3 Вт на вход | 0,5 Вт на вход | ||||
| ВЫХОДНЫЕ РЕЛЕ: | ||||||
| Тип модуля входов/выходов | 6DI-6RL | 8DI-7RL | ||||
| Количество | 6 (RL1÷RL6) | 7 (RL1÷RL6) | ||||
| Тип контактов: | ||||||
| − RL1 | 2 НО | 1 НО | ||||
| − RL2 | 1 НО | 1 НО | ||||
| − RL3 | 2 НО | 1 НО | ||||
| − RL4 | 1 НО | 1 НО | ||||
| − RL5 | 1 НО | 1 НО | ||||
| − RL6 | 1 НЗ/НО | 1 НЗ | ||||
| − RL7 | — | 1 НЗ/НО | ||||
| Номинальное напряжение контактов реле | 250 В (=/~) | 250 В (=/~) | ||||
| Длительно допустимый ток контактов реле | 8 А | 8 А | ||||
| Ток контактов реле в течении 3с | 15 А | 15 А | ||||
| ВЫХОДЫ ДЕШУНТИРОВАНИЯ ЭЛЕКТРОМАГНИТОВ ОТКЛЮЧЕНИЯ ВЫКЛЮЧАТЕЛЯ: | ||||||
| Количество токовых выходов | 2 (выходы фаз А и С) | |||||
| Ток дешунтирования | до 150 А | |||||
| СВЕТОДИОДНЫЕ ИНДИКАТОРЫ: | ||||||
| Количество | 10 (LED1÷ LED10) | |||||
| Цвет: | ||||||
| − LED1÷ LED9 | Красный (Назначается из меню) | |||||
| − LED10 | Зеленый (Индикация исправности) | |||||
| ПОРТЫ СВЯЗИ: | ||||||
| Порт 1 | Интерфейс | RS-485 | ||||
| Протокол | MODBUSTM RTU | |||||
| Размещение | Порт на задней стенке | |||||
| Порт 2 | Интерфейс | USB | ||||
| Размещение | Порт на лицевой панели | |||||
* Номинальный ток измерительных входов I1, I2, I3 и I4 указывается при заказе устройства.
** Требуемое номинальное напряжение срабатывания дискретных входов указывается при заказе устройства.
АГАТ-200.АВ
Устройство АГАТ-200.АВ выполняет функции токовых защит, направленных токовых защит, защит по напряжению и частоте, управления выключателем, сигнализации и телемеханики ячеек вводов питания и отходящих присоединений распределительных устройств 6÷35 кВ.
ФУНКЦИИ УСТРОЙСТВА ЗАЩИТЫ:
— максимальная токовая защита с независимой или зависимой выдержкой времени (3 ступени – МТЗ1, МТЗ2, МТЗ3);
— направленная максимальна токовая защита с независимой выдержкой времени (2 ступени – НМТЗ1, НМТЗ2);
— максимальная токовая защита с блокировкой по напряжению (2 ступени МТЗU1, МТЗU2);
— токовая отсечка с независимой выдержкой времени, регулируемым временем возврата пускового органа и регулируемым загрублением по времени и току срабатывания (3 ступени – ТО1, ТО2, ТО3);
— защита от однофазных замыканий на землю (2 ступени – ЗНЗ1, ЗНЗ2);
— направленная защита от однофазных замыканий на землю (2 ступени – НЗНЗ1, НЗНЗ2);
— защита от обрыва фазы (2 ступени – ЗОФ1, ЗОФ2);
— защита по току обратной последовательности (2 ступени – ЗТОП1, ЗТОП2);
— защита минимального напряжения (3 ступени – ЗМН1, ЗМН2, ЗМН3);
— защита от повышения напряжения (3 ступени – ЗПН1, ЗПН2, ЗПН3);
— защита от повышения напряжения нулевой последовательности (2 ступени – ЗННП1, ЗННП2);
— защита от повышения напряжения обратной последовательности (2 ступени – ЗНОП1, ЗНОП2);
— защита понижения/повышения частоты (5 ступеней – ЗПЧ1, ЗПЧ2, ЗПЧ3, ЗПЧ4, ЗПЧ5);
— блокировка при неисправностях в цепях напряжения (БНН);
— дуговая защита присоединения (ДЗ);
— резервирование отказа выключателя присоединения (УРОВ);
АВТОМАТИКА:
— автоматическое повторное включение (АПВ);
— автоматическая частотна разгрузка (АЧР) от внешнего реле частоты с функцией ЧАПВ;
— автоматическое включение резерва (АВР);
УПРАВЛЕНИЕ:
— местное, дистанционное и диспетчерское управление выключателя;
— мониторинг выключателя;
ИЗМЕРЕНИЕ:
— измерение фазных токов, фазных или линейных напряжений, тока Io, напряжения Uo и частоты;
— расчет тока и напряжения обратной последовательности, активной и реактивной мощности, cos(φ);
РЕГИСТРАЦИЯ ДАННЫХ:
— регистратор аварийных событий;
— регистратор аналоговых сигналов;
СВЯЗЬ:
— порт связи RS 485 ( протокол Modbus RTU);
— порт связи USB на передней панели для задания уставок и конфигурации устройства.
Также в устройстве реализованы широкие возможности по конфигурации параметров выключателя, измерительных и дискретных входов, выходных реле и светодиодных индикаторов. Устройство может питаться как от внешнего источника питания, так и от измерительных цепей тока.
Технические характеристики АГАТ-200.АВ
| ПИТАНИЕ: | ||||||
| Номинальное напряжение питания | 220 В (=/~) | |||||
| Допустимый диапазон напряжения питания | (100 ÷ 250) В (=/~) | |||||
| Допустимое время перерыва питания, не менее | 500 мс | |||||
| Питание от ТТ | Изм.вход I1 (Ia), Изм.вход I3 (Ic) | |||||
| Время готовности устройства после подачи напряжения | 150 мс | |||||
| ИЗМЕРИТЕЛЬНЫЕ ВХОДЫ: | ||||||
| Токовые входы: | Количество | 4 (I1, I2, I3, I4) | ||||
| Номинальный ток * | I1, I2, I3 | 1 A/5 A | ||||
| I4 | 0,2 A/1 A | |||||
| Входы напряжения: | Количество | 4 (U1, U2, U3, U4) | ||||
| Номинальное напряжение | 100 В | |||||
| ДИСКРЕТНЫЕ ВХОДЫ: | ||||||
| Тип модуля входов/выходов | 6DI-6RL | 8DI-7RL | ||||
| Количество | 6 (DI1÷DI6) | 8 (DI1÷DI8) | ||||
| Тип | Оптически развязанные | |||||
| Время распознавания | 5÷1000 мc, шаг 1 мс (задается в меню) | |||||
| Номинальное входное напряжение ** | 220 В (=/~) | 110 В (=/~) | 220 В (=/~) | 110 В (=/~) | ||
| Напряжение срабатывания | 130 В | 65 В | 165 В | 82 В | ||
| Напряжение возврата | 128 В | 63 В | 148 В | 72 В | ||
| Потребляемая мощность | 0,3 Вт на вход | 0,5 Вт на вход | ||||
| ВЫХОДНЫЕ РЕЛЕ: | ||||||
| Тип модуля входов/выходов | 6DI-6RL | 8DI-7RL | ||||
| Количество | 6 (RL1÷RL6) | 7 (RL1÷RL6) | ||||
| Тип контактов: | ||||||
| − RL1 | 2 НО | 1 НО | ||||
| − RL2 | 1 НО | 1 НО | ||||
| − RL3 | 2 НО | 1 НО | ||||
| − RL4 | 1 НО | 1 НО | ||||
| − RL5 | 1 НО | 1 НО | ||||
| − RL6 | 1 НЗ/НО | 1 НЗ | ||||
| − RL7 | — | 1 НЗ/НО | ||||
| Номинальное напряжение контактов реле | 250 В (=/~) | 250 В (=/~) | ||||
| Длительно допустимый ток контактов реле | 8 А | 8 А | ||||
| Ток контактов реле в течении 3с | 15 А | 15 А | ||||
| ВЫХОДЫ ДЕШУНТИРОВАНИЯ ЭЛЕКТРОМАГНИТОВ ОТКЛЮЧЕНИЯ ВЫКЛЮЧАТЕЛЯ: | ||||||
| Количество токовых выходов | 2 (выходы фаз А и С) | |||||
| Ток дешунтирования | до 150 А | |||||
| СВЕТОДИОДНЫЕ ИНДИКАТОРЫ: | ||||||
| Количество | 10 (LED1÷ LED10) | |||||
| Цвет: | ||||||
| − LED1÷ LED9 | Красный (Назначается из меню) | |||||
| − LED10 | Зеленый (Индикация исправности) | |||||
| ПОРТЫ СВЯЗИ: | ||||||
| Порт 1 | Интерфейс | RS-485 | ||||
| Протокол | MODBUSTM RTU | |||||
| Размещение | Порт на задней стенке | |||||
| Порт 2 | Интерфейс | USB | ||||
| Размещение | Порт на лицевой панели | |||||
* Номинальный ток измерительных входов I1, I2, I3 и I4 указывается при заказе устройства.
** Требуемое номинальное напряжение срабатывания дискретных входов указывается при заказе устройства.
АГАТ-200.АВЭ
Устройство АГАТ-200.АВЭ выполняет функции токовых защит, защит по напряжению и частоте, управления выключателем, сигнализации и телемеханики ячеек питания электродвигателей 6/(10) кВ.
ФУНКЦИИ УСТРОЙСТВА ЗАЩИТЫ:
— максимальная токовая защита с независимой или зависимой выдержкой времени (3 ступени – МТЗ1, МТЗ2, МТЗ3);
— направленная максимальна токовая защита с независимой выдержкой времени (2 ступени – НМТЗ1, НМТЗ2);
— максимальная токовая защита с блокировкой по напряжению (2 ступени МТЗU1, МТЗU2);
— токовая отсечка с независимой выдержкой времени, регулируемым временем возврата пускового органа и регулируемым загрублением по времени и току срабатывания (3 ступени – ТО1, ТО2, ТО3);
— защита от однофазных замыканий на землю (2 ступени – ЗНЗ1, ЗНЗ2);
— направленная защита от однофазных замыканий на землю (2 ступени – НЗНЗ1, НЗНЗ2);
— защита по току обратной последовательности (2 ступени – ЗТОП1, ЗТОП2);
— защита от обрыва фазы (2 ступени – ЗОФ1, ЗОФ2);
— защита минимального напряжения (3 ступени – ЗМН1, ЗМН2, ЗМН3);
— защита от повышенного напряжения (3 ступени – ЗПН1, ЗПН2, ЗПН3);
— защита от небаланса фаз (ЗНФ);
— защита пускового режима электродвигателя (ЗПР);
— защита от теплового перегруза электродвигателя (ЗТП);
— защита от повышения напряжения обратной последовательности (2 ступени – ЗНОП1, ЗНОП2);
— защита понижения/повышения частоты (5 ступеней – ЗПЧ1, ЗПЧ2, ЗПЧ3, ЗПЧ4, ЗПЧ5);
— блокировка при неисправностях в цепях напряжения (БНН);
— дуговая защита присоединения (ДЗ);
— резервирование отказа выключателя присоединения (УРОВ);
АВТОМАТИКА:
— автоматическая частотна разгрузка (АЧР) от внешнего реле частоты;
УПРАВЛЕНИЕ:
— местное, дистанционное и диспетчерское управление выключателя;
— мониторинг выключателя;
ИЗМЕРЕНИЕ:
— измерение фазных токов, линейных или фазных напряжений, тока Io и напряжения Uo и частоты;
— расчет токов обратной последовательности, тока небаланса фаз, активной и реактивной мощности, cos(φ) и нагрева электродвигателя;
РЕГИСТРАЦИЯ ДАННЫХ:
— регистратор аварийных событий;
— регистратор аналоговых сигналов;
СВЯЗЬ:
— порт связи RS 485 ( протокол Modbus RTU);
— порт связи USB на передней панели для задания уставок и конфигурации устройства.
Также в устройстве реализованы широкие возможности по конфигурации параметров выключателя, измерительных и дискретных входов, выходных реле и светодиодных индикаторов. Устройство может питаться как от внешнего источника питания, так и от измерительных цепей тока.
Технические характеристики АГАТ-200.АВЭ
| ПИТАНИЕ: | ||||||
| Номинальное напряжение питания | 220 В (=/~) | |||||
| Допустимый диапазон напряжения питания | (100 ÷ 250) В (=/~) | |||||
|
Задать вопрос
Репутация
(ООО «ТМ-КИП» работает на рынке поставок оборудования с 2019 г., за время работы мы наладили
партнёрства с 100+ производителями приборов
Цель нашей компании —
предложение широкого ассортимента товаров и услуг на постоянно высоком качестве обслуживания. | ||||||
