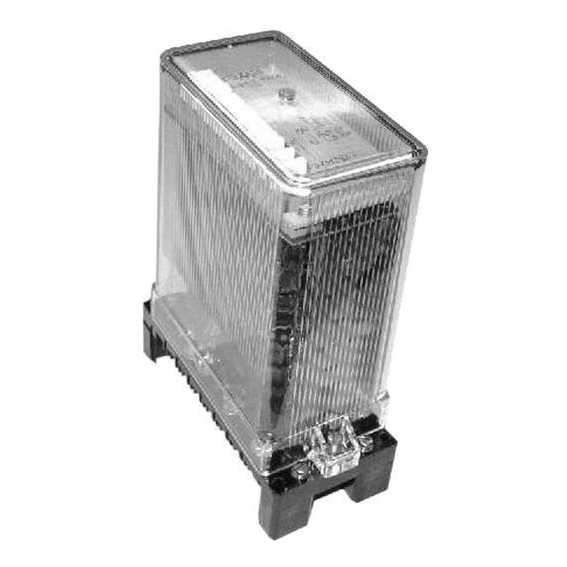

РСВ-01-3 Реле времени трехцепное статическое
Реле времени РСВ-01-3 предназначено для использования в промышленной аппаратуре различного назначения, для получения выдержек времени в схемах промышленной автоматики и релейной защиты.
Условия эксплуатации реле времени РСВ-01-3
Климатическое исполнение УХЛ или О, категория размещения «4» по ГОСТ 15150-69.
Диапазон рабочих температур окружающего воздуха от -40 до +55 °С для исполнения УХЛ4 и от -10 до +55 °С для исполнения О4.
Группа механического исполнения М40 по ГОСТ 17516.1-90, при этом вибрационные нагрузки в диапазоне частот от 5 до 15 Hz c ускорением 3 g, в диапазоне частот от 16 до 100 Hz. с ускорением 1 g.
Степень защиты оболочки реле IP40, а контактных зажимов для присоединения внешних проводников — IP00 по ГОСТ 14255-69.
Технические характеристики реле времени РСВ-01-3
| Управляющее воздействие | подача напряжения питания |
| Способ регулирования уставки | ступенчатый |
| Дискретность регулирования уставки (по диапазонам регулирования), | 0,0625 s, min (0,075 – 7,5) s, min
0,625 s, min (0,75-75) s, min 4 s, min (4-500) s, min 40 s, min (40-5000) s, min |
| Класс точности, а/в | 1,0 / 0,25 |
| Выходные контакты | 1 переключающий в каждой из 3 цепей |
| Длительно допустимый ток контактов, А | 2,5 |
| Потребляемая мощность при напряжении: | |
| — постоянного тока 24 V | 6,0 W |
| 110 V | 7,5 W |
| 220 V | 10,5 W |
| — переменного тока 110 V | 9,0 VA |
| 220 V | 15,0 VA |
| Коммутационная способность контактов реле при напряжении от 24 до 250 V | |
| — в цепях постоянного тока с постоянной времени индуктивной нагрузки не более 0,02 s при токе до 1 А, W | 30 |
| — в цепях переменного тока с коэффициентом мощности не менее 0,4 при токе до 2 А, VА | 250 |
| Коммутационная износостойкость, циклы ВО | 1000000 |
| Конструктивное исполнение по способу присоединения внешних проводников | переднее,
заднее (винтом) |
| Габаритные размеры, mm, не более | 66 х 138 х 181 |
| Масса реле, кг, не более | 0,8 |
Основные параметры реле времени РСВ-01-3
| Род тока | Номинальная частота переменного тока, Hz | Номинальный диапазон уставок выдержек времени, (диапазоны регулирования),s | Номинальное напряжение питания,
V |
Номенклатурный номер |
| Постоянный | — | 0,075 s – 75 min | 24
110 220 |
26 003 761 N
26 003 762 N 26 003 764 N |
| 4 s – 5000 min | 24
110 220 |
26 003 811 N
26 003 812 N 26 003 814 N |
||
| Переменный | 50 | 0,075 s – 75 min | 110
220 |
26 003 763 N
26 003 765 N |
| 4 s – 5000 min | 110
220 |
26 003 813 N
26 003 815 N |
Вместо знака N указывать:
1 – для переднего присоединения;
3- для заднего присоединения винтом.
Конструкция реле времени РСВ-01-3
Реле выполнены с использованием современной микроэлектронной базы. Элементы схемы установлены на печатных платах. Реле размещены в унифицированных корпусах «СУРА» I габарита несъемного исполнения.
Структура условного обозначения реле времени РСВ-01-3
РСВ-01-Х Х4
РСВ — реле времени статическое;
01 — порядковый номер разработки
Х – обозначение модификации:
3 – выдержка времени на включение, трехцепное, 80h, дискретность 1%, наличие параметра по напряжению срабатывания
Х4 — климатическое исполнение (УХЛ, 0) и категория размещения (4) по ГОСТ 15150-69
При заказе реле необходимо указать:
-обозначение типа реле;
-климатическое исполнение и категорию размещения (УХЛ4 или О4);
-номинальное напряжение питания постоянного или переменного тока;
-максимальную уставку номинального диапазона выдержки времени (75 или 5000) min;
-вид присоединения внешних проводников: переднее или заднее;
-номер технических условий.
