УПП Реле прерывания питания
Реле прерывания питания УПП предназначено для получения мигающего света в цепях световой сигнализации.
Условия эксплуатации реле УПП
Климатическое исполнение УХЛ или О, категория размещения «4» по ГОСТ 15150-69.
Диапазон рабочих температур окружающего воздуха от минус 40 до плюс 40ºС для исполнения УХЛ4, от минус 10 до плюс 40 ºС для исполнения О4.
Группа механического исполнения М7 по ГОСТ 17516.1-90, при этом вибрационные нагрузки в диапазоне частот от 5 до 15 Hz с максимальным ускорением 3g, в диапазоне от 16 до 100 Hz с максимальным ускорением 1g.
Степень защиты оболочки устройства IP40, а контактных зажимов для присоединения внешних проводников и вынесенных под цоколь резисторов – IP00 по ГОСТ 14254-2015
Технические реле УПП
| Номинальное напряжение питания, V | |
| — постоянного тока | 110, 220 |
| — переменного тока | 220 |
| Номинальная частота переменного тока, Hz | 50 |
| Номинальный ток нагрузки, А | 2 |
| Минимальный ток нагрузки, А | 0,005 |
| Уставка номинальной частоты прерывания, Hz | 0,8; 1,4 |
| Способ регулирования уставки | ступенчатый |
| Отношение длительности паузы к длительности импульса | от 0,4 до 2,0 |
| Управляющее воздействие | подача напряжения питания |
| Выполняемая функция | циклическое прерывание напряжения питания |
| Вид исполнительной части | бесконтактный выход |
| Конструктивное исполнение по способу присоединения внешних проводников: переднее, заднее (винтом или шпилькой) | |
| Габаритные размеры, mm, не более | 67 х 138 х 116 |
| Масса реле, kg, не более | 0,5 |

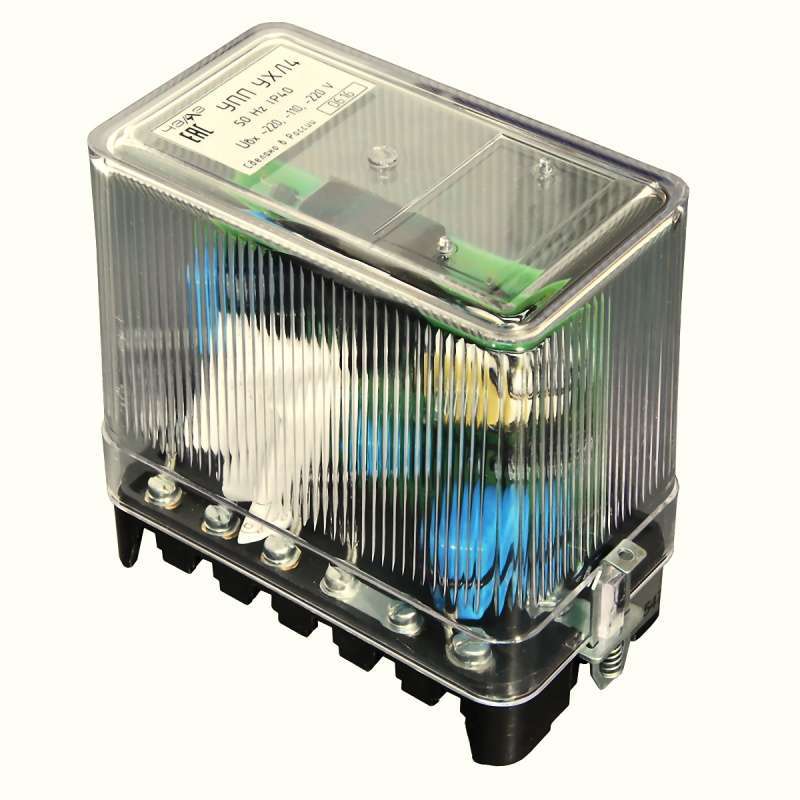

Конструкция реле УПП
Все элементы реле смонтированы внутри корпуса, состоящего из основания (цоколя) и съемного прозрачного кожуха. Радиоэлементы размещены на печатной плате.
Структура условного обозначения реле УПП
УПП Х4
УПП — реле прерывания питания;
Х4 — климатическое исполнение (УХЛ, О) и категория размещения (4) по ГОСТ 15150-69.
При заказе необходимо указать:
— обозначение типа реле;
— климатическое исполнение и категорию размещения (УХЛ4 или О4);
— номер технических условий.
