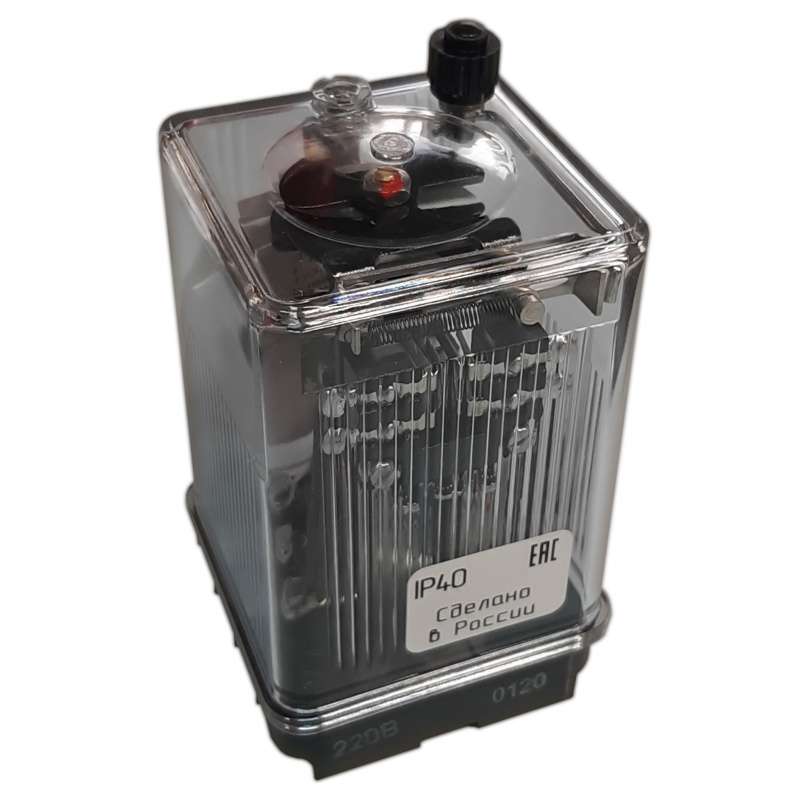

РУ-21 Реле указательные
Реле РУ-21 указательные предназначены для использования в качестве указателя действия схем защиты и автоматики:
— РУ21 в цепях постоянного и переменного тока частотой 50 Hz;
— РУ21-1 в цепях постоянного тока.
Условия эксплуатации реле РУ-21
Климатическое исполнение УХЛ или О, категория размещения «4» по ГОСТ 15150-69.
Диапазон рабочих температур окружающего воздуха от минус 20 до плюс 55 °С для исполнения УХЛ4 и от минус 10 до плюс 55 °С для исполнения О4.
Группа механического исполнения М39 по ГОСТ 17516.1-90, при этом вибрационные нагрузки в диапазоне частот от 10 до 100 Hz с максимальным ускорением 0,5 g.
Степень защиты оболочки реле IP40, а контактных зажимов для присоединения внешних проводников — IP00 по ГОСТ 14255-69.
Основные параметры реле РУ-21
| Тип реле | Род тока | Номинальный ток, А | Номинальное напряжение, V | Ток срабатывания, А | Напряжение срабатывания, V | Потребляемая мощность, не более | Длительный ток, А | Длительное напряжение, V | Количество контактов без самовозврата | ||
| 2 замык. | 2 размык. | 1замык., 1размык. | |||||||||
| Номенклатурный номер | |||||||||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | ||
| РУ-21/0,006
РУ-21/0,01 РУ-21/0,016 РУ-21/0,025 РУ-21/0,05 РУ-21/0,06 РУ-21/0,08 РУ-21/0,1 РУ-21/0,16 РУ-21/0,25 РУ-21/0,4 РУ-21/0,5 РУ-21/1 РУ-21/2 РУ-21/2,5 РУ-21/4 |
постоянный | 0,006
0,01 0,016 0,025 0,05 0,06 0,08 0,1 0,16 0,25 0,4 0,5 1 2 2,5 4 |
— | 0,006
0,01 0,016 0,025 0,05 0,06 0,08 0,1 0,16 0,25 0,4 0,5 1 2 2,5 4 |
— | 0,25W | 0,018
0,03 0,048 0,075 0,15 0,18 0,24 0,3 0,48 0,75 1,2 1,5 3 6 7,5 12 |
— | 28021025N
28021001N 28021002N 28021003N 28021004N 28021026N 28021005N 28021006N 28021007N 28021008N 28021027N 28021009N 28021010N 28021011N 28021028N 28021012N |
28021425N
28021401N 28021402N 28021403N 28021404N 28021426N 28021405N 28021406N 28021407N 28021408N 28021427N 28021409N 28021410N 28021411N 28021428N 28021412N |
28021525N
28021501N 28021502N 28021503N 28021504N 28021526N 28021505N 28021506N 28021507N 28021508N 28021527N 28021509N 28021510N 28021511N 28021528N 28021512N |
| РУ-21/220
РУ-21/110 РУ-21/48 РУ-21/24 |
— | 220
110 48 24 |
— | 160
80 35 17,5 |
2,75 W
1,75 W 1,75W 1,75W |
242
121 53 26,5 |
28021024N
28021023N 28021022N 28021021N |
28021424N
28021423N 28021422N 28021421N |
28021524N
28021523N 28021522N 28021521N |
||
| РУ-21/0,025
РУ-21/0,05 РУ-21/0,08 РУ-21/0,1 РУ-21/0,16 РУ-21/0,25 РУ-21/0,4 РУ-21/0,5 РУ-21/1 РУ-21/2,5 |
переменный 50 Hz | 0,025
0,05 0,08 0,1 0,16 0,25 0,4 0,5 1 2,5 |
— | 0,025
0,05 0,08 0,1 0,16 0,25 0,4 0,5 1 2,5 |
— | 2VА | 0,0375
0,075 0,12 0,15 0,24 0,375 0,6 0,75 1,5 3,75 |
— | 28221003N
28221004N 28221005N 28221006N 28221007N 28221008N 28221027N 28221009N 28221010N 28221028N |
28221403N
28221404N 28221405N 28221406N 28221407N 28221408N 28221427N 28221409N 28221410N 28221428N |
28221503N
28221504N 28221505N 28221506N 28221507N 28221508N 28221527N 28221509N 28221510N 28221528N |
| РУ-21/220
РУ-21/110 |
— | 220
110 |
— | 176
88 |
5VА | — | 242
121 |
28221024N
28221023N |
28221424N
28221423N |
28221524N
28221523N |
|
| РУ-21-1/0,006
РУ-21-1/0,01 РУ-21-1/0,016 РУ-21-1/0,025 РУ-21-1/0,05 РУ-21-1/0,06 РУ-21-1/0,08 РУ-21-1/0,1 РУ-21-1/0,16 РУ-21-1/0,25 РУ-21-1/0,4 РУ-21-1/0,5 РУ-21-1/1 РУ-21-1/2 РУ-21-1/2,5 РУ-21-1/4 |
постоянный | 0,006
0,01 0,016 0,025 0,05 0,06 0,08 0,1 0,16 0,25 0,4 0,5 1 2 2,5 4 |
— | 0,006
0,01 0,016 0,025 0,05 0,06 0,08 0,1 0,16 0,25 0,4 0,5 1 2 2,5 4 |
— | 0,25W | 0,018
0,03 0,048 0,075 0,15 0,18 0,24 0,3 0,48 0,75 1,2 1,5 3 6 7,5 12 |
— | 28121025N
28121001N 28121002N 28121003N 28121004N 28121026N 28121005N 28121006N 28121007N 28121008N 28121027N 28121009N 28121010N 28121011N 28121028N 28121012N |
28121425N
28121401N 28121402N 28121403N 28121404N 28121426N 28121405N 28121406N 28121407N 28121408N 28121427N 28121409N 28121410N 28121411N 28121428N 28121412N |
28121525N
28121501N 28121502N 28121503N 28121504N 28121526N 28121505N 28121506N 28121507N 28121508N 28121527N 28121509N 28121510N 28121511N 28121528N 28121512N |
| РУ-21-1/220
РУ-21-1/110 РУ-21-1/48 РУ-21-1/24 |
— | 220
110 48 24 |
— | 160
80 35 17,5 |
2,75 W
1,75 W 1,75 W 1,75 W |
242
121 53 26,5 |
28121024N
28121023N 28121022N 28121021N |
28121424N
28121423N 28121422N 28121421N |
28121524N
28121523N 28121522N 28121521N |
||
Технические характеристики реле РУ-21
| Количество контактов: | |
| — РУ-21 (возврат контактов и указателя действия в исходное состояние производится вручную) | 2 замыкающих без самовозврата * |
| — РУ-21-1 | 2 замыкающих и дополнительный контакт с самовозвратом |
| Время срабатывания контакта с самовозвратом реле РУ21-1, ms, не более | 15 |
| Коммутационная способность контактов без самовозврата при напряжении от 24 до 250 V или токе до 2 А, не более: | |
| — в цепях постоянного тока с постоянной времени индуктивной нагрузки не более 0,005 s, W | 50 |
| — в цепях переменного тока с коэффициентом мощности не менее 0,5, VA | 200 |
| Коммутационная износостойкость контактов без самовозврата (с нагрузкой на замыкающих контактах), циклы ВО, не менее | 250 |
| Механическая износостойкость, циклы ВО, не менее | 5000 |
| Мощность активной нагрузки (коммутируемый ток от 1х10 -3 до 1х10 -1 А, коммутируемое напряжение от 0,1 до 60V), коммутируемая контактом с самовозвратом, W, не более | 6 |
| Конструктивное исполнение по способу присоединения внешних проводников: переднее, заднее (винтом или шпилькой) выступающего монтажа и заднее утопленного монтажа | |
| Габаритные размеры, mm, не более | 66 х 66 х 115 |
| Масса реле, кg, не более | 0,55 |
*) Перестановкой контактных мостиков возможно получение реле РУ21 и РУ21-1 с 2 размыкающими или 1 замыкающим, 1 размыкающим контактами, либо заказать реле с необходимым сочетанием контактов согласно таблице «Основные параметры».
Конструкция реле РУ-21
Все элементы схемы реле смонтированы внутри корпуса, состоящего из основания (цоколя) и съемного прозрачного кожуха.
Структура условного обозначения реле РУ-21
РУ-ХХ Х4
РУ — реле указательное;
ХХ – условный номер разработки:
21 — без контакта с самовозвратом;
21-1 – с контактом с самовозвратом;
Х 4 — климатическое исполнение (УХЛ, 0) и категория размещения (4) по ГОСТ 15150-69.
При заказе реле необходимо указать:
— обозначение типа реле;
— климатическое исполнение и категорию размещения (УХЛ4 или 04);
— номинальное напряжение или ток; частоту переменного тока (50 Hz);
— количество контактов без самовозврата;
— род присоединения внешних проводников: переднее, заднее (винтом или шпилькой) или заднее утопленное;
— номер технических условий.
