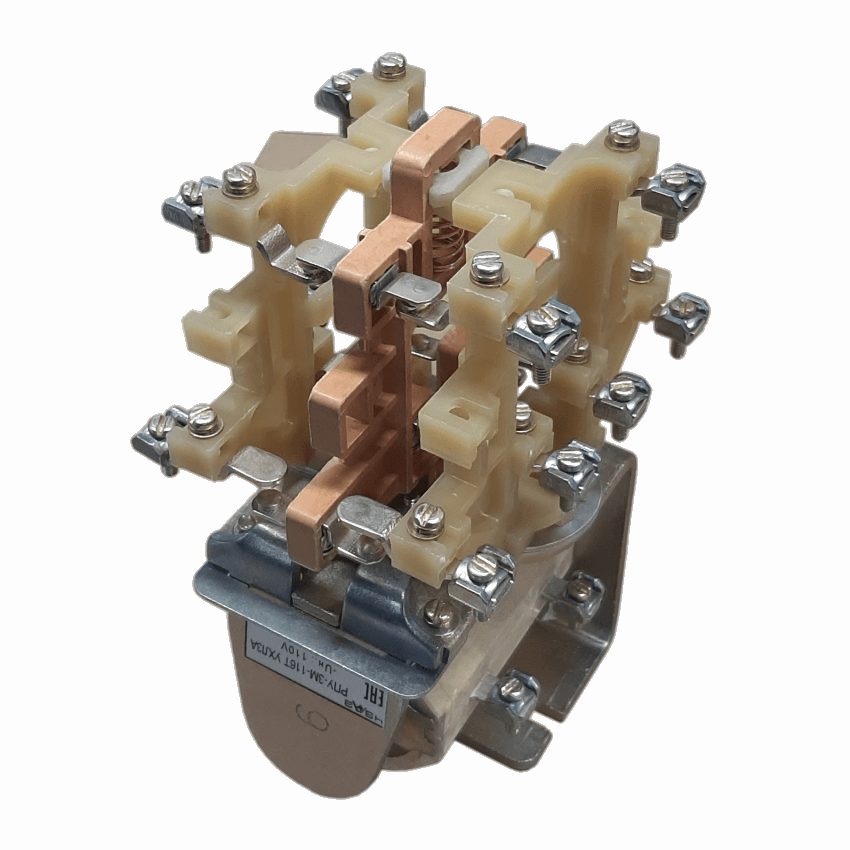

РПУ-3М Реле промежуточное
Реле электромагнитные постоянного тока РПУ-3М предназначены для работы в электрических цепях автоматического управления электроприводами в качестве многоконтактных промежуточных электромагнитных реле.
Формулировка заказа
— полное наименование реле;
— тип реле и номенклатурный номер;
— номинальное напряжение втягивающей катушки;
— количество контактов реле;
— нормальную либо пониженную коммутационную износостойкость;
— климатическое исполнение и категория размещения по ГОСТ 15150-69.
Технические характеристики реле РПУ-3М
| Номинальный ток контактов, А | 16 |
| Коммутационная износостойкость, ВО, не менее класс износостойкости — А класс пониженной износостойкости — Б |
1 250 000 400 000 |
| Допустимые режимы работы | продолжительный; прерывисто-продолжительный; кратковременный; повторно-кратковременный (с частотой включения до 1200 в час). |
| Механическая износостойкость, ВО, не менее | 25 000 000 |
| Механические воздействия по группе условий эксплуатации по ГОСТ 17516-72 | М4 |
| Температура окружающего воздуха, °С | от -40 до +55 |
| Относительная влажность, при температуре окружающего воздуха +20 °С, %, не более | 90 |
| Климатическое исполнение реле по ГОСТ 15150-69 | У3, Т3, УХЛ3, УХЛ4 |
| Масса, кг, не более | 2 |
Типоисполнения и технические характеристики реле РПУ-3М
| Тип реле | Номинальное напряжение катушки, В | Количество контактов | ||||
| РПУ-3М-118У3А РПУ-3М-118УХЛ4А |
РПУ-3М-118У3Б РПУ-3М-118УХЛ4Б |
РПУ-3М-114У3А РПУ-3М-114УХЛ4А |
РПУ-3М-114У3Б РПУ-3М- 114УХЛ4Б |
|||
| Номенклатурный номер | 8 | 4 | ||||
| 151180451 | 151180441 | 24 | x | |||
| 151140421 | 151140411 | x | ||||
| 151180951 | 151180941 | 48 | x | |||
| 151140921 | 151140911 | x | ||||
| 151180551 | 151180541 | 60 | x | |||
| 151140521 | 151140511 | x | ||||
| 151180151 | 151180141 | 110 | x | |||
| 151140121 | 151140111 | x | ||||
| 151180251 | 151180241 | 220 | x | |||
| 151140221 | 151140211 | x | ||||
Типоисполнения и технические характеристики реле РПУ-3МТ
| Тип реле для тепловозов | Номинальное напряжение катушки | Количество контактов | ||||
| РПУ-3М-112ТУХЛ3А | РПУ-3М-114ТУХЛ3А | РПУ-3М-116ТУХЛ3А | ||||
| Реле промежуточное для тепловозов | ||||||
| Номенклатурный номер | В | 2 | 4 | 6 | ||
| 151120403 | 24 | х | ||||
| 151140403 | х | |||||
| 151160403 | х | |||||
| 151120303 | 50 | х | ||||
| 151140303 | х | |||||
| 151160303 | х | |||||
| 151120703 | 75 | х | ||||
| 151140703 | х | |||||
| 151160703 | х | |||||
| 151120103 | 110 | х | ||||
| 151140103 | х | |||||
| 151160103 | х | |||||
