Арт. 1118

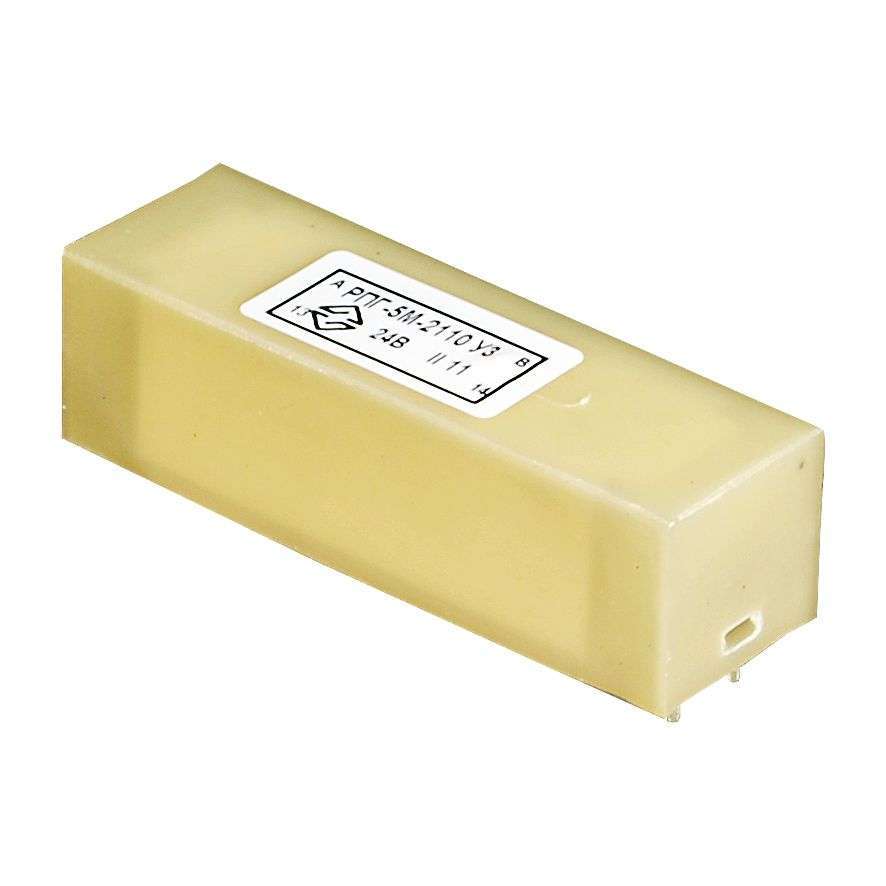

РПГ-5 Реле герконовое
Реле РПГ-5 применяются в качестве комплектующих изделий в схемах автоматики и управления.
Основные технические характеристики реле РПГ-5
| Исполнение реле по чертежу | Номинальное напряжение, V | Клим. испол. | По типу | Количество контактов | Номинальный ток контактов, А | Номинальное напряжение контактов, V | Время замыкания контактов при срабатывании, ms | Время размыкания контактов при возврате, ms | Потребляемая мощность, W |
| БКЖИ.647613.001 | 12 | РПГ-2-2201 | |||||||
| -02 | 15 | 1з | |||||||
| -04 | 24 | 0,8 | 127 | 1,0 | 0, 3 | 0,15 | |||
| -06 | 12 | РПГ-2-2202 | |||||||
| УХЛ4 | 2 з | ||||||||
| -08 | 24 | ||||||||
| -10 | 12 | РПГ-5-2110 | |||||||
| -12 | 15 | 1 з | 2,0 | 300 | 2,0 | 1,0 | 0,25 | ||
| -14 | 24 |
Технические характеристики РПГ-5
Коммутационная износостойкость в циклах при работе на активную нагрузку при частоте коммутаций
90 000 циклов в час и значениях: токе 0,1А, напряжении 30V или токе 0,25А, напряжении 36V составляет:
— для БКЖИ.647613.001, -02; -04; -06; -08 2х106
— для БКЖИ.647613.001 — 10; -12; -14 107
Масса, g, не более:
— для БКЖИ.647613.001, -02; -04; -06 10
— для БКЖИ.647613.001 — 08 16
— для БКЖИ.647613.001 — 10; -12; -14 32
