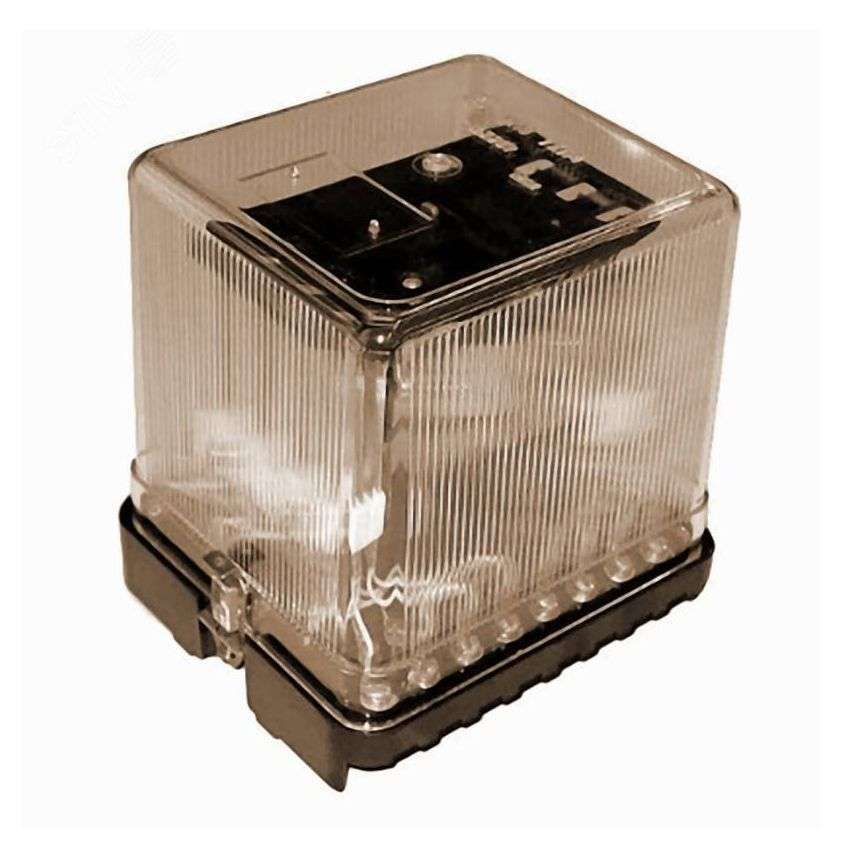

РП-321 Реле промежуточное токовое
Реле РП-321 предназначено для применения в качестве вспомогательных реле в цепях переменного оперативного тока частотой 50 Hz в схемах релейной защиты в тех случаях, когда коммутационная способность или количество контактов основных реле недостаточны.
Условия эксплуатации реле РП-321
Климатическое исполнение УХЛ или О, категория размещения «4» по ГОСТ 15150-69.
Диапазон рабочих температур окружающего воздуха от минус 40 до плюс 55 °С для исполнения УХЛ4 и от минус 10 до плюс 55 °С для исполнения О4.
Группа механического исполнения М39 по ГОСТ 17516.1-90, при этом вибрационные нагрузки в диапазоне частот от 10 до 100 Hz с максимальным ускорением 0,5 g. Реле сейсмостойки при воздействии землетрясений интенсивностью 7 баллов по MSK-64 при уровне установки над нулевой отметкой 10 м.
Степень защиты оболочки реле IP40, а контактных зажимов для присоединения внешних проводников — IP00 по ГОСТ 14255-69.
Технические характеристики реле РП-321
| Ток срабатывания в зависимости от способа соединения секций первичной обмотки насыщающегося трансформатора, А: | |
| — при последовательном | 2,5 |
| — при параллельном | 5,0 |
| Номинальная частота переменного тока, Hz | 50 |
| Количество контактов | 4 замыкающих или
2 замыкающих и 2 размыкающих |
| Ток возврата, % тока срабатывания, не менее | 3 |
| Время срабатывания, s, не более | 0,04 |
| Длительный ток через замкнутые контакты, А | 5 |
| Допустимое протекание тока по первичной обмотке насыщающего трансформатора (при параллельном соединении секций), А, не менее: | |
| — длительно | 10 |
| — в течение 4 s | 150 |
| Коммутационная способность контактов реле при напряжении от 24 до 250 V или токе 2 А, не более: | |
| — в цепях постоянного тока с постоянной времени индуктивной нагрузки не более 0,005 s, W | 100 |
| — в цепях переменного тока с коэффициентом мощности не менее 0,5, VA | 500 |
| Коммутационная износостойкость, циклы ВО, не менее | 2500 |
| Механическая износостойкость, циклы ВО, не менее | 12500 |
| Потребляемая мощность при двукратной величине тока срабатывания, VA, не более | 10 |
| Конструктивное исполнение по способу присоединения внешних проводников: переднее, заднее (винтом или шпилькой) | |
| Габаритные размеры, mm, не более | 98 х 147 х 151 |
| Масса реле, кg, не более | 1,6 |
Конструкция реле РП-321
Реле смонтированы в корпусах, состоящих из цоколя и кожуха.
Структура условного обозначения реле РП-321
РП-Х Х4
РП — реле промежуточное;
Х — номер разработки: 321;
Х4 — климатическое исполнение (УХЛ,0) и категория размещения (4) по ГОСТ 15150-69.
При заказе реле необходимо указать:
— обозначение типа реле;
— климатическое исполнение и категорию размещения (УХЛ4 или 04);
— номер технических условий.
