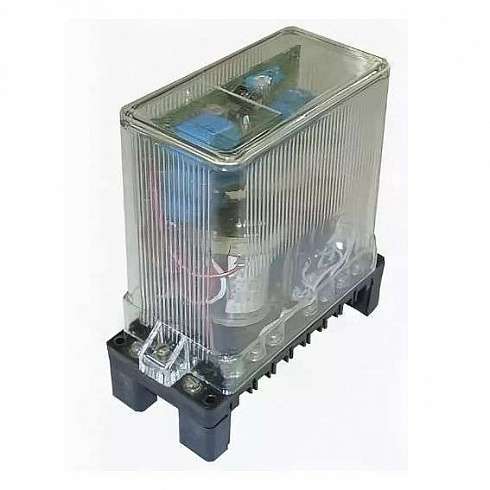

РП-18В Реле промежуточное с выдержкой времени
Реле РП-18В предназначены для использования в схемах устройств релейной защиты и противоаварийной автоматики электроэнергетических объектов, для селекции управляющих сигналов по длительности, либо для передачи их в контролируемые цепи с установленной выдержкой времени.
Реле серии РП-18В в отличие от реле серии РП-18 имеют расширенный диапазон нормируемой выдержки времени на срабатывание, таким образом, совмещают в одном корпусе функции реле времени и промежуточного реле.
Условия эксплуатации реле РП-18В
Климатическое исполнение УХЛ или О, категория размещения (4) по ГОСТ15150-69.
Диапазон рабочих температур окружающего воздуха от минус 40 до плюс 55ºС для исполнений УХЛ4 и О4.
Группа механического исполнения М7 по ГОСТ17516.1-90, при этом вибрационные нагрузки в диапазоне частот от 5 до 15 Hz с максимальным ускорением 3g и в диапазоне частот от 16 до 100 Hz с максимальным ускорением 1g; реле сейсмостойки при воздействии землетрясений интенсивностью 9 баллов по МSК-64 при уровне установки над нулевой отметкой до 10 m.
Степень защиты оболочки реле IP40, а контактных зажимов для присоединения внешних проводников – IP00 по ГОСТ 14255-69.
Основные параметры реле РП-18В
| Тип реле | Род тока включающей катушки | Номинальное напряжение питания, V | Время выдержки, s, не более | Количество контактов | Потребляемая мощность, не более | Номенклатурный номер | ||
| 6 зам. | 4 зам.
2 разм. |
2 зам.
4 разм. |
||||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | ||
| РП-18В-1 | постоянный | 24 | 0,1 – 10 | х | 5 W | 27 481152 N | ||
| х | 27 481102 N | |||||||
| х | 27 481132 N | |||||||
| 110 | х | 27 481154 N | ||||||
| х | 27 481104 N | |||||||
| х | 27 481134 N | |||||||
| 220 | х | 27 481155 N | ||||||
| х | 27 481105 N | |||||||
| х | 27 481135 N | |||||||
| РП-18В-2 | постоянный | 24 | 1 – 100 | х | 5 W | 27 482152 N | ||
| х | 27 482102 N | |||||||
| х | 27 482132 N | |||||||
| 110 | х | 27 482154 N | ||||||
| х | 27 482104 N | |||||||
| х | 27 482134 N | |||||||
| 220 | х | 27 482155 N | ||||||
| х | 27 482105 N | |||||||
| х | 27 482135 N | |||||||
| РП-18В-3 | переменный частоты 50 Hz | 100 | 0,1 – 10 | х | 8 VA | 27 483154 N | ||
| х | 27 483104 N | |||||||
| х | 27 483134 N | |||||||
| 220 | х | 27 483155 N | ||||||
| х | 27 483105 N | |||||||
| х | 27 483135 N | |||||||
| РП-18В-4 | переменный частоты 50 Hz | 100 | 1 — 100 | х | 8 VA | 27 484154 N | ||
| х | 27 484104 N | |||||||
| х | 27 484134 N | |||||||
| 220 | х | 27 484155 N | ||||||
| х | 27 484105 N | |||||||
| х | 27 484135 N | |||||||
Вместо знака N указать:
1 – для переднего присоединения;
3 – для заднего присоединения винтом.
Технические характеристики реле РП-18В (таблица 1)
| Способ регулирования уставок | ступенчатый |
| Дискретность регулирования, не более | 0,1% от максимальной уставки |
| Средняя основная погрешность d, выраженная в процентах от уставки Туст, не более | d=± (3+0.25 Tmax / Tуст),
Туст |
| Наименьший рабочий ток, коммутируемый контактами
при напряжении не менее 24 V, А |
0,01 |
| Коммутационная способность контактов | см. таблицу 2 |
| Напряжение срабатывания | см. таблицу 3 |
| Напряжение возврата, V, не менее | 0,25 Uном |
| Коммутационная износостойкость, циклы ВО | 20 000 |
| Механическая износостойкость, циклы ВО | 100 000 |
| Конструктивное исполнение по способу присоединения внешних проводников: переднее или заднее (винтом) | |
| Габаритные размеры, mm | 66х138х151 |
| Масса, kg | 1,0 |
Технические характеристики реле РП-18В (таблица 2)
| Номинальный ток контактов, А | Род тока и характер нагрузки | Максимальное напряжение, V | Отключаемый ток, А | |
| одним контактом | двумя последовательно соединенными контактами | |||
| 5 | постоянный
τ ≤ 0,02 |
26,4
52,8 121 242 |
2,65
1,3 0,58 0,2 |
5,0
3,0 1,25 0,62 |
| переменный
cos j ≥ 0,5 |
110
121 242 |
5
5 5 |
—
— — |
|
Технические характеристики реле РП-18В (таблица 3)
| Род тока | Напряжение питания, V | Напряжение срабатывания, % от номинального |
| постоянный | 24 | не более 80 |
| 110 | от 60 до 75 | |
| 220 | от 60 до 75 | |
| переменный | 100
220 |
не более 75 |
Конструкция реле РП-18В
Реле выполнены в унифицированном корпусе «СУРА» 1 габарита несъемного варианта.
Структура условного обозначения реле РП-18В
РП-18В – Х Х Х4
РП – реле промежуточное
18В – серия реле с расширенным диапазоном выдержки времени на срабатывание;
Х — исполнение по функциональному назначению:
1 – постоянного тока с выдержкой времени (0,1 – 10) s,
2 – постоянного тока с выдержкой времени (1 – 100) s,
3 – переменного тока с выдержкой времени (0,1 – 10) s,
4 – переменного тока с выдержкой времени (1 – 100) s;
Х — исполнение по степени защиты и монтажным особенностям:
3 – защищенного исполнения (IP40), с винтовыми зажимами для выступающего монтажа с передним присоединением,
4 – защищенного исполнения (IP40), с винтовыми зажимами для выступающего монтажа с задним присоединением;
Х4 — климатическое исполнение (УХЛ, О) и категория размещения (4) по ГОСТ15150-69.
При заказе необходимо указать:
— обозначение типа реле;
— номинальное напряжение;
— климатическое исполнение и категорию размещения (УХЛ4 или 04);
— сочетание контактов;
— вид присоединения внешних проводников: переднее или заднее винтом;
— номер технических условий.
