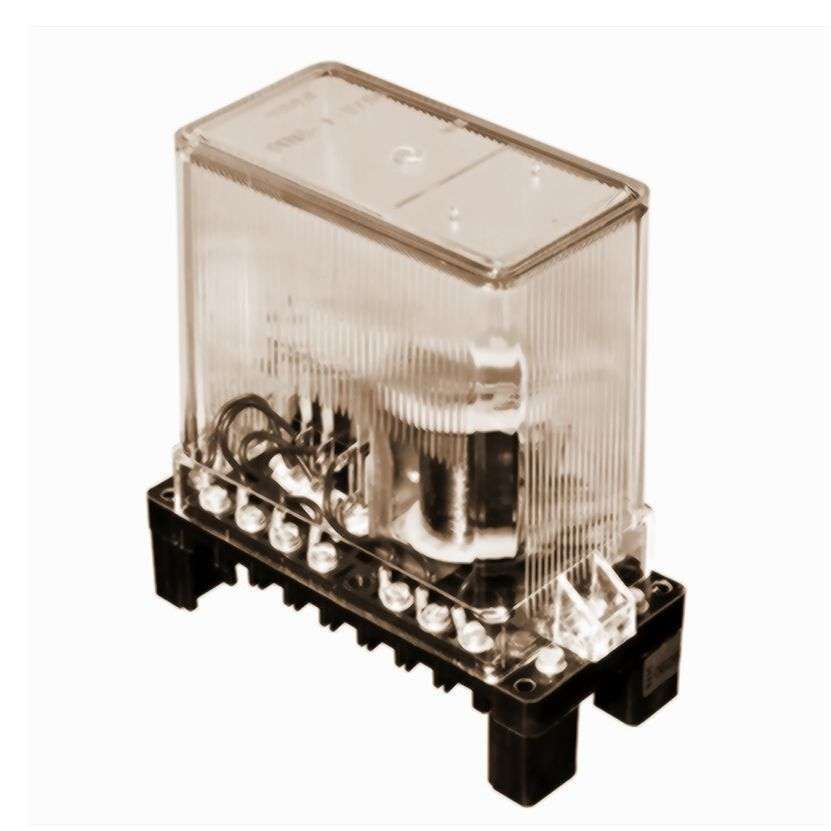

РП-17 Реле промежуточное быстродействующее
Реле РП-17 промежуточное предназначено для применения в цепях постоянного тока схемах релейной защиты и противоаварийной автоматики для коммутации электрических нагрузок.
Условия эксплуатации реле РП-17
Климатическое исполнение УХЛ или О, категория размещения «4» по ГОСТ 15150-69.
Диапазон рабочих температур окружающего воздуха от минус 40 до плюс 55 °С для исполнений УХЛ4 и О4.
Группа механического исполнения М7 по ГОСТ 17516.1-90, при этом вибрационные нагрузки в диапазоне частот от 5 до 15 Hz с максимальным ускорением 3g и в диапазоне частот от 16 до 100 Hz с максимальным ускорением 1 g
Степень защиты оболочки реле IP40, а контактных зажимов для присоединения внешних проводников — IP00 по ГОСТ 14255-69.
Основные параметры реле РП-17
| Тип реле | Потребляемая мощность, W | Количество обмоток | Количество контактов | |
| при Uном | при Iном | |||
| РП-17-1 | 6 | — | Одна вкл. напр | 2 переключающих |
| РП-17-2 | 1 | Одна вкл. напр
Две удерж. тока |
2 (4)*замыкающих | |
| РП-17-3 | Одна вкл. напр
Три удерж. тока |
1(4)* замыкающих | ||
| РП-17-4 | — | Одна вкл.напр. | 2 замыкающих
2 размыкающих |
|
| РП-17-5 | Одна вкл напр. | 4 замыкающих | ||
*В скобках указано общее число контактов с учетом использованных во внутренней схеме реле
Типоисполнения реле РП-17
| Номинальные данные | Тип реле. Номенклатурный номер | |||||
| Напряжение, U | Ток, А | РП-17-1 | РП-17-2 | РП-17-3 | РП-17-4 | РП-17-5 |
| 24 | — | 27 371 002 X | — | — | 27 374 002 X | 27 375 002 X |
| 48 | 27 371 003 X | 27 374 003 X | 27 375 003 X | |||
| 110 | 27 371 004 X | 27 374 004 X | 27 375 004 X | |||
| 220 | 27 371 005 X | 27 374 005 X | 27 375 005 X | |||
| 24 | 0,5 | — | 27 372 005 X | 27 373 005 X | — | |
| 1 | 27 372 006 X | 27 373 006 X | ||||
| 2 | 27 372 007 X | 27 373 007 X | ||||
| 4 | 27 372 008 X | 27 373 008 X | ||||
| 48 | 0,5 | — | 27 372 009 X | 27 373 009 X | ||
| 1 | 27 372 010 X | 27 373 010 X | ||||
| 2 | 27 372 011 X | 27 373 011 X | ||||
| 4 | 27 372 012 X | 27 373 012 X | ||||
| Номинальные данные | Тип реле. Номенклатурный номер | |||||
| Напряжение, U | Ток, А | РП-17-1 | РП-17-2 | РП-17-3 | РП-17-4 | РП-17-5 |
| 110 | 0,5 | — | 27 372 013 X | 27 373 013 X | — | — |
| 1 | 27 372 014 X | 27 373 014 X | ||||
| 2 | 27 372 015 X | 27 373 015 X | ||||
| 4 | 27 372 016 X | 27 373 016 X | ||||
| 220 | 0,5 | — | 27 372 017 X | 27 373 017 X | ||
| 1 | 27 372 018 X | 27 373 018 X | ||||
| 2 | 27 372 019 X | 27 373 019 X | ||||
| 4 | 27 372 020 X | 27 373 020 X | ||||
Вместо знака X указать:
1 -для переднего присоединения,
3 -для заднего присоединения.
Коммутационная способность контактов реле РП-17
| Род тока и характер нагрузки | Максимальное напряжение, V | Отключаемый ток, А | Номинальный ток контактов, А | |
| одним контактом | двумя последовательно соедин. контактами | |||
| Постоянный
t ≤ 0,02 |
26,4
52,8 121 242 |
1,1
0,56 0,25 0,124 |
— | 2 |
| Постоянный
t ≤ 0,005 |
26,4
52,8 121 242 |
1,9
0,94 0,41 0,2 |
— | |
| Переменный
сos j ≥ 0,5 |
110, 121
242 |
2,0
1,25 |
— | |
| Напряжение срабатывания реле, не более | 70 % Uн
|
|||
| Обмотки напряжения реле выдерживают длительно 110%Uном. | ||||
| Наименьший рабочий ток, коммутируемый контактами при напряжении не менее 24 V, А | 0,01 | |||
| Режим работы обмоток тока при токе Iном | длительный | |||
| Режим работы обмоток тока | кратковременный | |||
| Продолжительность включения удерживающих обмоток тока при токе 2Iном, s | 10 | |||
| Время включения, s, не более | 0,011 | |||
| Коммутационная износостойкость, циклы ВО | 20 000 | |||
| Механическая износостойкость, циклы ВО | 100 000 | |||
| Конструктивное исполнение по способу присоединения внешних проводников | переднее или заднее (винтом) | |||
| Габаритные размеры, mm, не более | 66х138х151 | |||
| Масса реле, kg, не более | 0,8 | |||
Конструкция реле РП-17
Все элементы схемы реле смонтированы внутри корпуса, состоящего из основания (цоколя) и съемного прозрачного кожуха.
Реле выпускаются в унифицированном корпусе «СУРА» I габарита несъемного исполнения.
Структура условного обозначения реле РП-17
РП-ХХ – Х Х — Х4
РП — реле промежуточные;
ХХ – серия 17: реле незамедленные с временем включения не более 11ms;
Х — исполнение по функциональному назначению:
1 – постоянного тока с включающей катушкой напряжения без удерживающих обмоток (с 2 переключающими контактами);
2 – постоянного тока с включающей катушкой напряжения и двумя удерживающими обмотками тока (с 4 замыкающими контактами);
3 – постоянного тока с включающей обмоткой напряжения и тремя удерживающими обмотками тока (с 4 замыкающими контактами);
4 – постоянного тока с включающей катушкой напряжения без удерживающих обмоток (с 2 замыкающими и 2 размыкающими контактами);
5 – постоянного тока с включающей катушкой напряжения без удерживающих обмоток (с 4 замыкающими контактами);
Х — исполнение реле по монтажным особенностям:
3 – защищенного исполнения (IP40) с винтовыми зажимами для выступающего монтажа с передним присоединением;
4 – защищенного исполнения (IP40) с винтовыми зажимами для выступающего монтажа с задним присоединением;
Х4 — климатическое исполнение (УХЛ, О) и категория размещения (4) по ГОСТ15150-69.
При заказе необходимо указать:
— обозначение типа реле;
— климатическое исполнение и категорию размещения (УХЛ4 или 04);
— номинальное напряжение;
— номинальный ток;
— род присоединения внешних проводников: переднее или заднее (винтом);
— номер технических условий.
