РП-17-4М Реле промежуточные быстродействующие
Реле промежуточные РП-17-4М предназначены для применения в цепях постоянного тока в схемах релейной защиты и противоаварийной автоматики для коммутации электрических нагрузок.
Условия эксплуатации реле РП-17-4М
Климатическое исполнение УХЛ или О, категория размещения «4» по ГОСТ 15150-69.
Диапазон рабочих температур окружающего воздуха от минус 40 до плюс 55 °С для исполнений УХЛ4 и О4.
Группа механического исполнения М7 по ГОСТ 17516.1-90, при этом вибрационные нагрузки в диапазоне частот от 5 до 15 Hz с максимальным ускорением 3g и в диапазоне частот от 16 до 100 Hz с максимальным ускорением 1 g.
Степень защиты оболочки реле IP40, а контактных зажимов для присоединения внешних проводников — IP00 по ГОСТ 14255-69.
Основные параметры реле РП-17-4М
| Тип реле | Номинальное напряжение, V | Напряжение, V | Время срабатывания, s, не более | Время возврата, s, не более | Потребляемая мощность, W, не более | Сочетание контактов | Номенклатурный номер | |
| срабатывания, не более | отпадания, не менее | |||||||
| РП-17-4М | 220 | 154 | 44 | 0,011 | 0,015 | 6 | 2з 2р | 27 574005 N |
| 110 | 77 | 22 | 27 574004 N | |||||
| 48 | 33,6 | 9,6 | 27 574003 N | |||||
| 24 | 16,8 | 4,8 | 27 574002 N | |||||
| РП-17-5М | 220 | 154 | 44 | 4з | 27 575005 N | |||
| 110 | 77 | 22 | 27 575004 N | |||||
| 48 | 33,6 | 9,6 | 27 575003 N | |||||
| 24 | 16,8 | 4,8 | 27 575002 N | |||||
При указании в заказе номенклатурного номера, вместо знака N; указывать:
1 – для переднего присоединения винтом;
3 — для заднего присоединения винтом.
Технические характеристики реле РП-17-4М
| Механическая износостойкость, циклы ВО | 1 000 000 |
| Наименьший рабочий ток, коммутируемый контактами при напряжении не менее 24 V, А | 0,01 |
| Конструктивное исполнение по способу присоединения внешних проводников: переднее или заднее (винтом) | |
| Габаритные размеры, mm, не более | 71х89х96 |
| Масса реле, kg, не более | 0,4 |
Коммутационная способность реле РП-17-4М
| Род тока и характер нагрузки | Максимальное напряжение, В | Отключаемый ток, А | Номинальный ток контактов, А | Коммутационная износостойкость, циклы ВО | |
| одним контактом | двумя последовательно соединенными контактами | ||||
| постоянный t ≤ 0,02 s | 26,4 | 1,1 | — | 2 | 30 000 |
| 52,8 | 0,56 | ||||
| 121 | 0,25 | ||||
| 242 | 0,124 | ||||
| переменный сosj ≥ 0,5 | 26,4 | 2 | — | ||
| 39,6 | 2 | ||||
| 110 | 2 | ||||
| 242 | 1,25 | ||||

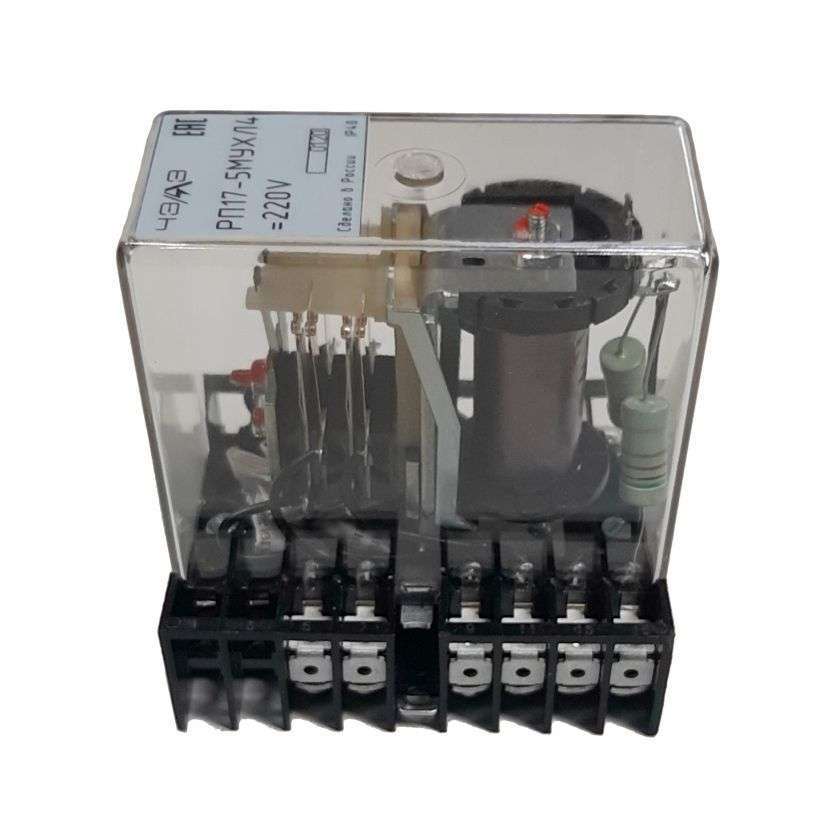

Конструкция реле РП-17-4М
Все элементы схемы реле смонтированы в корпусе, состоящем из основания и съемного прозрачного кожуха.
По способу монтажа реле выпускаются для переднего либо заднего присоединения внешних проводников. При необходимости возможно изменение способа крепления внешних проводников. Для этого винты крепления внешних проводников установить с нужной стороны – спереди или сзади.
Винты крепления внешних проводников имеют резьбу М4.
Структура условного обозначения реле РП-17-4М
РП-17 – ХХМ Х4
РП – вид реле: реле промежуточные;
17 – обозначение серии: реле незамедленные с временем включения не более 11 ms;
Х — исполнение по функциональному назначению:
4 – постоянного тока с включающей катушкой напряжения без удерживающих обмоток (с 2 замыкающими и 2 размыкающими контактами);
5 – постоянного тока с включающей катушкой напряжения без удерживающих обмоток (с 4 замыкающими контактами);
Х — исполнение реле по виду присоединения:
3 – переднее присоединение винтом;
4 – заднее присоединение винтом;
М – модернизированное;
Х4 — климатическое исполнение (УХЛ, О) и категория размещения (4) по ГОСТ15150-69.
При заказе необходимо указать:
— обозначение типа реле;
— номинальное напряжение;
— климатическое исполнение и категорию размещения (УХЛ4 или 04);
— сочетание контактов;
— вид присоединения внешних проводников: переднее или заднее винтом;
— номер технических условий.
