РП-16-1М Реле промежуточные

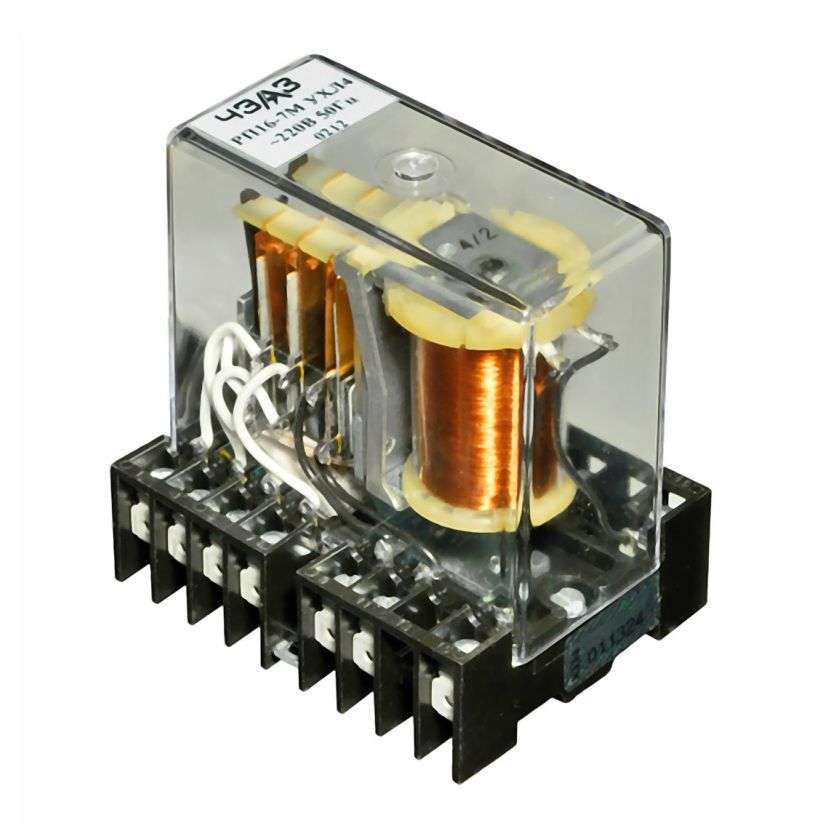

Реле РП-16-1М промежуточные предназначены для применения в схемах релейной защиты и противоаварийной автоматики для коммутации электрических нагрузок.
Условия эксплуатации реле РП-16-1М
Климатическое исполнение УХЛ или О, категория размещения «4» по ГОСТ 15150-69.
Диапазон рабочих температур окружающего воздуха от минус 40 до плюс 55 °С для исполнений УХЛ4 и О4.
Группа механического исполнения М7 по ГОСТ 17516.1-90, при этом вибрационные нагрузки в диапазоне частот от 5 до 15 Hz с максимальным ускорением 3g и в диапазоне частот от 16 до 100 Hz с максимальным ускорением 1 g.
Степень защиты оболочки реле IP40, а контактных зажимов для присоединения внешних проводников — IP00 по ГОСТ 14255-69.
Основные параметры реле РП-16-1М
| Тип реле | Род тока включающей катушки | Номинальное напряжение, V | Напряжение, V | Время срабатывания, s, не более | Время возврата, s, не более | Потребляемая
мощность, не более |
Сочетание
контактов |
Номенклатурный номер | |
| срабатывания | отпадания, не менее | ||||||||
| РП-16-1М | постоянный | 220 | в диапазоне 121-154 | 66 | 0,03 | 0,05 | 3 W | 4з 2р | 27 561005 N |
| 2з 4р | 27 561035 N | ||||||||
| 110 | в диапазоне 61-77 | 33 | 4з 2р | 27 561004 N | |||||
| 2з 4р | 27 561034 N | ||||||||
| 48 | не более 33,6 | 14,4 | 4з 2р | 27 561003 N | |||||
| 2з 4р | 27 561033 N | ||||||||
| 24 | не более 16,8 | 7,2 | 4з 2р | 27 561002 N | |||||
| 2з 4р | 27 561032 N | ||||||||
| РП-16-5М | 220 | не более 0,8 Uн | не более 0,05 Uн | 3,5 W | 4з 3р | 27 565005 N | |||
| 3з 4р | 27 565035 N | ||||||||
| 110 | 4з 3р | 27 565004 N | |||||||
| 3з 4р | 27 565034 N | ||||||||
| 48 | 4з 3р | 27 565003 N | |||||||
| 3з 4р | 27 565033 N | ||||||||
| 24 | 4з 3р | 27 565002 N | |||||||
| 3з 4р | 27 565032 N | ||||||||
| РП-16-7М | переменный частотой 50 Hz | 380 | не более 266 | 114 | 8 VA | 4з 2р | 27 567005 N | ||
| 2з 4р | 27 567035 N | ||||||||
| 220 | не более 154 | 66 | 4з 2р | 27 567004 N | |||||
| 2з 4р | 27 567034 N | ||||||||
| 100 | не более 70 | 30 | 4з 2р | 27 567003 N | |||||
| 2з 4р | 27 567033 N | ||||||||
| 36 | не более 25,2 | 10,8 | 4з 2р | 27 567002 N | |||||
| 2з 4р | 27 567032 N | ||||||||
| 24 | не более 16,8 | 7,2 | 4з 2р | 27 567001 N | |||||
| 2з 4р | 27 567031 N | ||||||||
При указании в заказе номенклатурного номера, вместо знака N указывать:
1 – для переднего присоединения винтом;
3 – для заднего присоединения винтом.
Технические характеристики реле РП-16-1М
| Наименьший рабочий ток, коммутируемый контактами | |
| — для реле типа РП-16-1М, РП-16-7М при напряжении не менее 24 V, А | 0,01 |
| — для реле типа РП-16-5М при напряжении не менее 12 V, А | 0,005 |
| Механическая износостойкость, циклы ВО: | |
| — для реле типа РП-16-1М | 1 000 000 |
| — для реле типа РП-16-5М | 2 000 000 |
| — для реле типа РП-16-7М | 500 000 |
| Конструктивное исполнение по способу присоединения внешних проводников | переднее или заднее (винтом) |
| Габаритные размеры, mm, не более | 71х89х96 |
| Масса реле, kg, не более | 0,4 |
Коммутационная способность реле РП-16-1М
| Род тока и характер нагрузки | Максимальное напряжение, V | Отключаемый ток, А | Номинальный ток контактов, А | Коммутационная износостойкость, циклы ВО | |
| одним контактом | двумя последовательно соединенными контактами | ||||
| постоянный τ ≤ 0,02 s | 26,4 | 2,65 | 5,0 | 5 | 30 000 |
| 52,8 | 1,3 | 3,0 | |||
| 121 | 0,58 | 1,25 | |||
| 242 | 0,248 | 0,62 | |||
| переменный сosφ ≥ 0,5 | 26,4 | 5 | — | ||
| 39,6 | 5 | ||||
| 110 | 5 | ||||
| 242 | 4 | ||||
Конструкция реле РП-16-1М
Все элементы схемы реле смонтированы в корпусе, состоящем из основания и съемного прозрачного кожуха.
По способу монтажа реле выпускаются для переднего либо заднего присоединения внешних проводников. При необходимости возможно изменение способа крепления внешних проводников. Для этого винты крепления внешних проводников установить с нужной стороны – спереди или сзади.
Винты крепления внешних проводников имеют резьбу М4.
Структура условного обозначения реле РП-16-1М
РП-16 – ХХМ Х4
РП – вид реле: реле промежуточные;
16 – обозначение серии: реле незамедленные с временем включения не более 30 ms;
Х — исполнение по функциональному назначению:
1, 5 – постоянного тока с включающей катушкой напряжения без удерживающих обмоток;
7 – переменного тока с включающей катушкой напряжения без удерживающих обмоток;
Х — исполнение реле по виду присоединения:
3 – переднее присоединение винтом;
4 – заднее присоединение винтом;
М – модернизированное;
Х4 — климатическое исполнение (УХЛ, О) и категория размещения (4) по ГОСТ15150-69.
При заказе необходимо указать:
— обозначение типа реле;
— номинальное напряжение;
— климатическое исполнение и категорию размещения (УХЛ4 или 04);
— сочетание контактов;
— вид присоединения внешних проводников: переднее или заднее винтом;
— номер технических условий.
