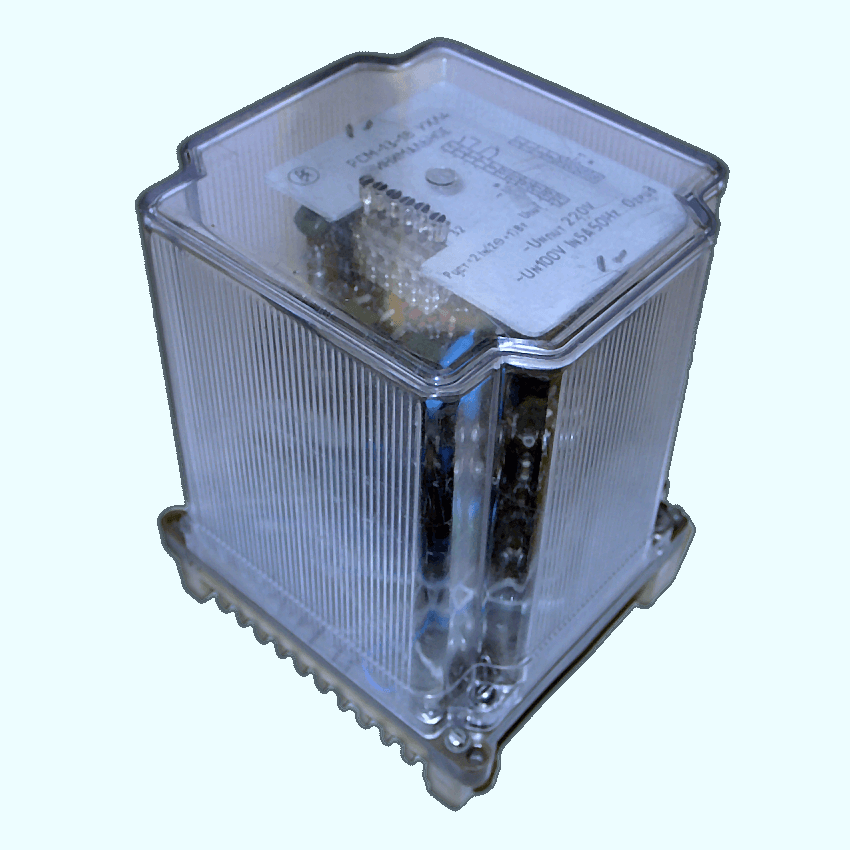

РСМ-13 Реле статическое мощности
Реле РСМ-13 реагируют на величину и направление активной (реле активной мощности) или реактивной (реле реактивной мощности) мощности и предназначены для использования в комплектных устройствах, от которых требуется повышенная устойчивость к механическим воздействиям.
Условия эксплуатации реле РСМ-13
Климатическое исполнение УХЛ или О, категория размещения «4» по ГОСТ 15150-69.
Диапазон рабочих температур окружающего воздуха от минус 40 °С до плюс 55 °С для исполнений УХЛ4 и О4.
Группа механического исполнения М7+ДТ 1,2 при степени жесткости 10а по ГОСТ 17516.1-90, при этом вибрационные нагрузки в диапазоне частот от 5 до 15 Hz с ускорением 3 g, в диапазоне частот от 16 до 100 Hz с ускорением 0,5g.
Степень защиты оболочки реле IP40, а контактных зажимов для присоединения внешних проводников — IP00 по ГОСТ 14255-69.
Технические характеристики реле РСМ-13
| Номинальное входное напряжение, V | 100 |
| Номинальное напряжение питания постоянного тока, V | 220 |
| Диапазон ступенчатого изменения уставок реле по мощности срабатывания при угле максимальной чувствительности и напряжении, равном 100/sqrt(3) V, W (var)* | |
| — для Iном = 1 А | от 2 до 100 |
| — для Iном = 5 А | от 10 до 500 |
| Ступень дискретного изменения уставок, W (var)* | |
| — для Iном = 1 А | 2 |
| — для Iном = 5 А | 10 |
| Коэффициент возврата: | |
| — реле минимальное активной мощности, не более | 1,2 |
| — реле максимальное активной мощности, не менее | 0,85 |
| — реле максимальное реактивной мощности, не менее | 0,85 |
| Длительно допустимый ток контактов, А | 2,5 |
| Контакты реле: | 1 замыкающий |
| 1 размыкающий | |
| Коммутационная способность контактов реле в цепях постоянного тока с постоянной времени индуктивной нагрузки не более 0,005 s, при напряжении от 24 до 250 V или токе не более 1 А, W | 30 |
| Коммутационная износостойкость, циклы ВО | 12500 |
| Механическая износостойкость, циклы ВО | 100 000 |
| Потребляемая мощность в номинальном режиме, не более: | |
| — токовой цепью, VА | 0,9 |
| — цепью напряжения, VА | 1,2 |
| — цепью питания, W | 20 |
| Конструктивное исполнение по способу присоединения внешних проводников: переднее, заднее (винтом) | |
| Габаритные размеры, mm, не более | 132х152х181 |
| Масса реле, кg, не более | 1,6 |
* var – для реле реактивной мощности
Конструкция реле РСМ-13
Реле выпускаются в унифицированном корпусе «СУРА» II габарита несъемного исполнения.
Структура условного обозначения реле РСМ-13
РСМ-13 – ХХ – Х ХХ
РСМ — реле статическое мощности;
13 — номер серии;
ХХ — номинальный ток:
11 — 1 А;
18 — 5 А;
Х — угол максимальной чувствительности:
1 − 0° — минимальное активной мощности,
2 − 0° — максимальное активной мощности,
3 − 90° – максимальное реактивной мощности;
ХХ — климатическое исполнение (УХЛ, 0) и категория размещения (4) по ГОСТ 15150-69.
При заказе необходимо указать:
— обозначение типа реле;
— угол максимальной чувствительности (для угла 0° указать: «минимальное» или «максимальное»);
— номинальный ток;
— климатическое исполнение и категорию размещения (УХЛ4 или О4);
— вид присоединения внешних проводников: переднее или заднее винтом;
— номер технических условий.
Типоисполнения реле РСМ-13
| Типоисполнение | Номинальный ток, А | Номинальная частота, Hz | Угол максимальной чувствительности, град. | Номенклатурный номер | |
| Реле минимальные активной мощности | РСМ-13-11-1 | 1 | 50 | 0 | 23 013 301 [] |
| РСМ-13-11-1 | 23 013 301 [] | ||||
| РСМ-13-18-1 | 5 | 23 013 302 [] | |||
| РСМ-13-18-1 | 23 013 302 [] | ||||
| Реле максимальные активной мощности | РСМ-13-11-2 | 1 | 50 | 0 | 23 013 305 [] |
| РСМ-13-11-2 | 23 013 305 [] | ||||
| РСМ-13-18-2 | 5 | 23 013 306 [] | |||
| РСМ-13-18-2 | 23 013 306 [] | ||||
| Реле максимальные реактивной мощности | РСМ-13-11-3 | 1 | 50 | 90 | 23 013 309 [] |
| РСМ-13-11-3 | 23 013 309 [] | ||||
| РСМ-13-18-3 | 5 | 23 013 310 [] | |||
| РСМ-13-18-3 | 23 013 310 [] | ||||
Вместо знака [] указывать:
1 – для переднего присоединения
3 – для заднего присоединения винтом
