РСГ-11 Реле частоты
Реле частоты РСГ-11 предназначены для использования в противоаварийной автоматике в качестве органа измерения и фиксации частоты (например, в системах АЧР, ЧАПВ, частотного пуска при АВР).
Реле частоты РСГ-11 выполнены универсальными и могут применяться в качестве реле понижения или повышения частоты.
Питание реле частоты РСГ-11 осуществляется от источника напряжения контролируемой сети. Реле имеют регулируемые дискретно уставки срабатывания и возврата. Уставки возврата могут подключаться с помощью переключателя (ручное управление) или дистанционно с помощью замыкающих контактов внешнего реле (вспомогательная цепь).
Условия эксплуатации реле РСГ-11
Климатическое исполнение УХЛ или О, категория размещения «4» по ГОСТ 15150-69.
Диапазон рабочих температур окружающего воздуха от минус 40 до плюс 50 °С для исполнения УХЛ4 и от минус 10 до плюс 55 °С для исполнения О4.
Группа механического исполнения М39 по ГОСТ 17516.1-90, при этом вибрационные нагрузки в диапазоне частот от 5 до 15 Hz с максимальным ускорением 3 g, в диапазоне частот от 15 до 100 Hz ускорением 1g .
Степень защиты оболочки реле IP40, а контактных зажимов для присоединения внешних проводников — IP00 по ГОСТ 14255-69.
Конструкция реле РСГ-11

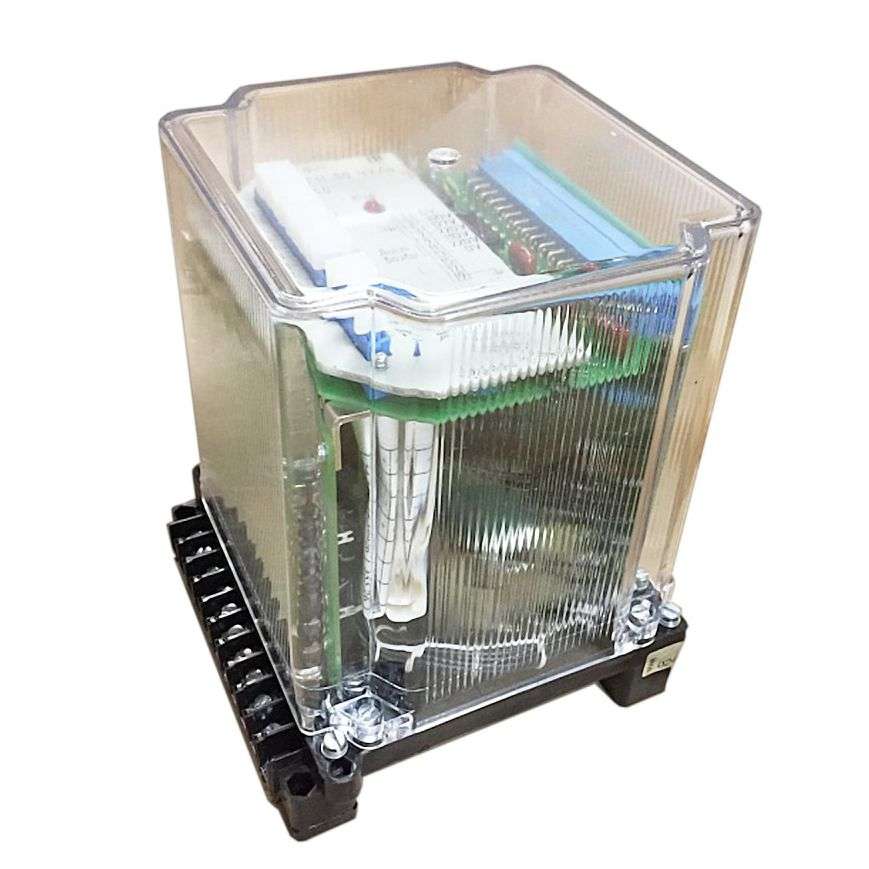

Реле выпускаются в унифицированном корпусе «СУРА» II габарита несъемного исполнения.
На лицевой табличке расположены кнопка тестового контроля «Контр», светодиод «Испр» и разъем для переключения уставок.
Структура условного обозначения реле частоты РСГ-11
РСГ-11 – ХХ – ХХ Х4
РСГ — реле статическое частоты;
11 — порядковый номер разработки;
ХХ — исполнение по частоте:
50 — для частоты 50 Hz,
Х — способ крепления реле (1 — при помощи винтов);
Х — способ присоединения внешних проводников:
1 — переднее присоединение винтом,
5 — заднее присоединение винтом;
Х4 — климатическое исполнение (УХЛ, О) и категория размещения «4» по ГОСТ 15150-69.
При заказе необходимо указать:
— обозначение типа реле;
— номинальную частоту;
— климатическое исполнение и категорию размещения (УХЛ4 или О4);
— вид присоединения внешних проводников: переднее или заднее винтом;
— номер технических условий.
Типоисполнения реле частоты РСГ-11
| Тип | Номинальная частота, Hz | Номенклатурный номер |
| РСГ-11-50 | 50 | 25 101 001 X |
Вместо знака X указывать:
1 – для переднего присоединения;
5 – для заднего присоединения.
Основные параметры реле частоты РСГ-11
| Номинальное напряжение переменного тока, V | 100, 127, 220 |
| Допустимые пределы изменения напряжения контролируемой сети от номинального, %: | |
| — для реле понижения частоты | от 40 до 130 |
| — для реле повышения частоты | от 45 до 150 |
| Номинальное напряжение постоянного или переменного тока вспомогательной цепи управления, V | 110 и 220 |
| Допустимые пределы изменения напряжения вспомогательной цепи управления от номинального, % | от 80 до 110 |
Диапазоны регулирования частоты срабатывания и возврата реле частоты РСГ-11
| Тип реле | Диапазон регулирования уставок, Hz | |||
| Реле понижения частоты | реле повышения частоты | |||
| срабатывание | возврат | срабатывание | возврат | |
| РСГ-11-50 | 50,5-45 | 51-45,5 | 49,5-55 | 49,5-55 |
| Минимальная ступень дискретности регулирования уставок не более, Hz | 0,05 | |||
| Контакты реле (последовательно соединенные) | 2 замыкающих | |||
| Минимальное время срабатывания при изменении частоты контролируемой сети со скоростью 2 Hz/s, s, не более: | ||||
| — для реле понижения частоты | 0,12 | |||
| — для реле повышения частоты | 0,1 | |||
| Дополнительные уставки выдержки времени на срабатывание, s | (0,3 ± 0,08),
(0,45 ± 0,1) |
|||
| Коммутационная способность контактов реле: | ||||
| — при напряжении при напряжении 220 V и частоте коммутации 0,2 Hz, в цепях постоянного тока с постоянной времени индуктивной нагрузки не более 0,02 s, W | 50 | |||
| Коммутационная износостойкость, циклы ВО | 10000 | |||
| Мощность, потребляемая по цепям напряжения переменного тока при номинальном напряжении контролируемой сети, не более, VА: | ||||
| — в режиме до срабатывания | 4 | |||
| — в режиме срабатывания | 6 | |||
| Мощность, потребляемая вспомогательной цепью управления, W, не более: | ||||
| — при номинальном напряжении 220 V | 3 | |||
| — при номинальном напряжении 110 V | 1,5 | |||
| Конструктивное исполнение по способу присоединения внешних проводников: переднее, заднее (винтом) | ||||
| Габаритные размеры, mm, не более | 132 х 152 х 181 | |||
| Масса реле, kg, не более | 2,6 | |||
