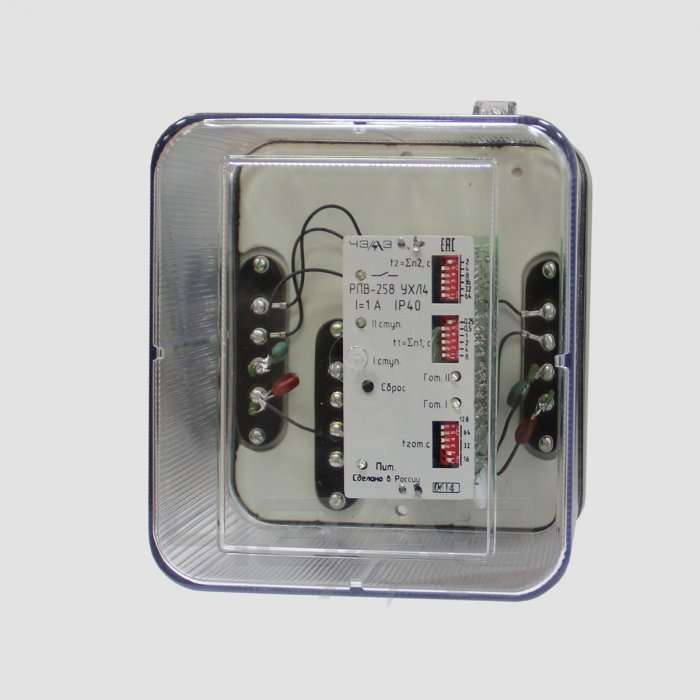

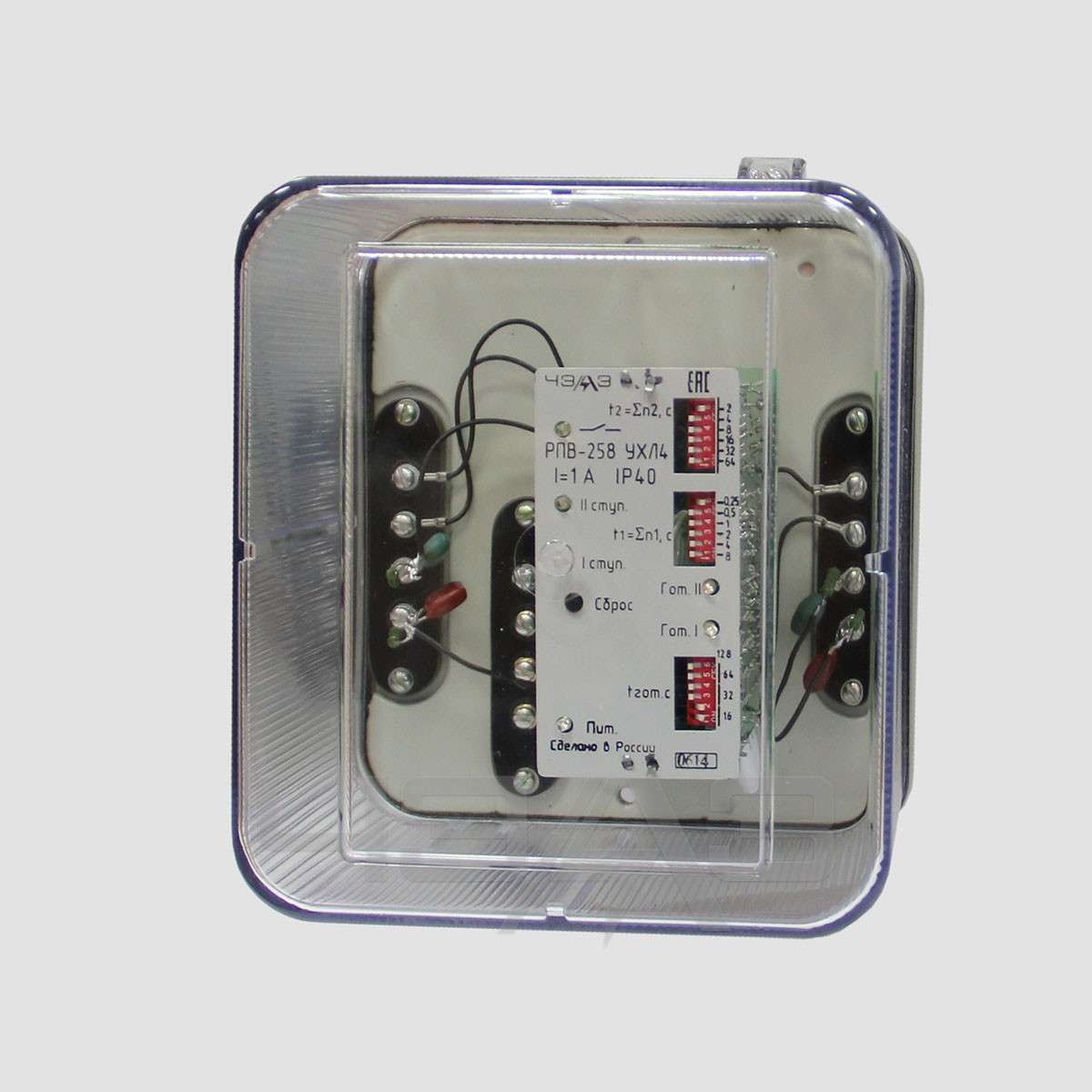

РПВ-258 Реле повторного включения
Реле повторного включения РПВ-258 применяются на объектах электроэнергетики в схемах трехфазного автоматического повторного включения (АПВ), для двукратного действия.
Назначение реле РПВ-258 — автоматическое включение отключившегося элемента энергосистемы для восстановления работы потребителей.
Условия эксплуатации реле РПВ-258
Климатическое исполнение реле УХЛ4 и 20 по ГОСТ 15150-69.
Диапазон рабочих температур окружающего воздуха от минус 20 до плюс 55 °С для исполнения УХЛ4 и от минус 10 до плюс 55 °С для исполнения О4.
Верхнее значение относительной влажности воздуха не более 80% при температуре плюс 25 °С для исполнения УХЛ4 и не более 98% при температуре 35 °С для исполнения О4.
Группа механического исполнения в части воздействия ВВФ М40 по ГОСТ 17516.1-90.
Степень защиты оболочки реле — IP40, а контактных зажимов для присоединения внешних проводников — IP00 по ГОСТ 14252-2015.
Технические характеристики реле РПВ-258
| Номинальное напряжение оперативного тока, V | 110, 220 |
| Диапазон токов удерживания выходного реле, А для исполнений | 0,2 — 0,5 или 1-4 |
| Диапазон изменения напряжения питания оперативных цепей | (0,8 … 1,1) Uном. |
| Выдержки времени: | |
| Диапазон выдержек времени на первое включение — t1 ,s | 0,5 … 15,75 |
| Диапазон выдержек времени на второе включение — t2, s | 4,0 … 126 |
| Время повторной готовности — tгот., s | 16, 32, 64, 128 |
| Мощность, потребляемая целями пуска, блокирования и разрешения подготвки, не более, W | 2 |
| Мощность, потребляемая оперативными цепями реле при номинальном напряжении не более Wт: | |
| — в режиме ожидания | 5,5 |
| — в режиме срабатывания | 7 |
| Габаритные размеры | 179х218х188 |
| Масса, не более, kg | 2 |
Типоисполнения реле РПВ-258
| Ток удерживания, А | Номинальное напряжение оперативного тока, V | Номенклатурный номер |
| 0,2 — 0,5 | 110, 220 | ДС 06.258.101 X |
| 1 — 4 | 110, 220 | ДС 06.258.102 X |
Вместо знака X указывать:
1 — для переднего присоединения;
2 — для заднего присоединения шпилькой;
3 — для заднего присоединения винтом.
Конструкция реле РПВ-258
Реле смонтированы на механически прочных влагостойких цоколях и закрыты кожухами. Контактные зажимы выводов реле обеспечивают подсоединение к каждому из них одного или двух медных проводников каждый номинальным сечением 1,5 мм2 и соответствуют 2 классу по ГОСТ 10434-82.
Реле предназначены для переднего или заднего присоединения внешних проводников.
Структура условного обозначения реле РПВ-258
РПВ-258 — Х 4
РПВ — реле повторного включения;
258 — условногое обозначение конструктивного исполнения;
Х — УХЛ или О — климатическое исполнение по ГОСТ 15150-69;
4 — категория размещения реле по ГОСТ 15150-69.
При заказе необходимо указать:
— обозначение типа реле;
— ток удержания обмотки;
— климатическое исполнение и категорию размещения (УХЛ4, О4);
— вид присоединения проводников;
— номер технических условий.
