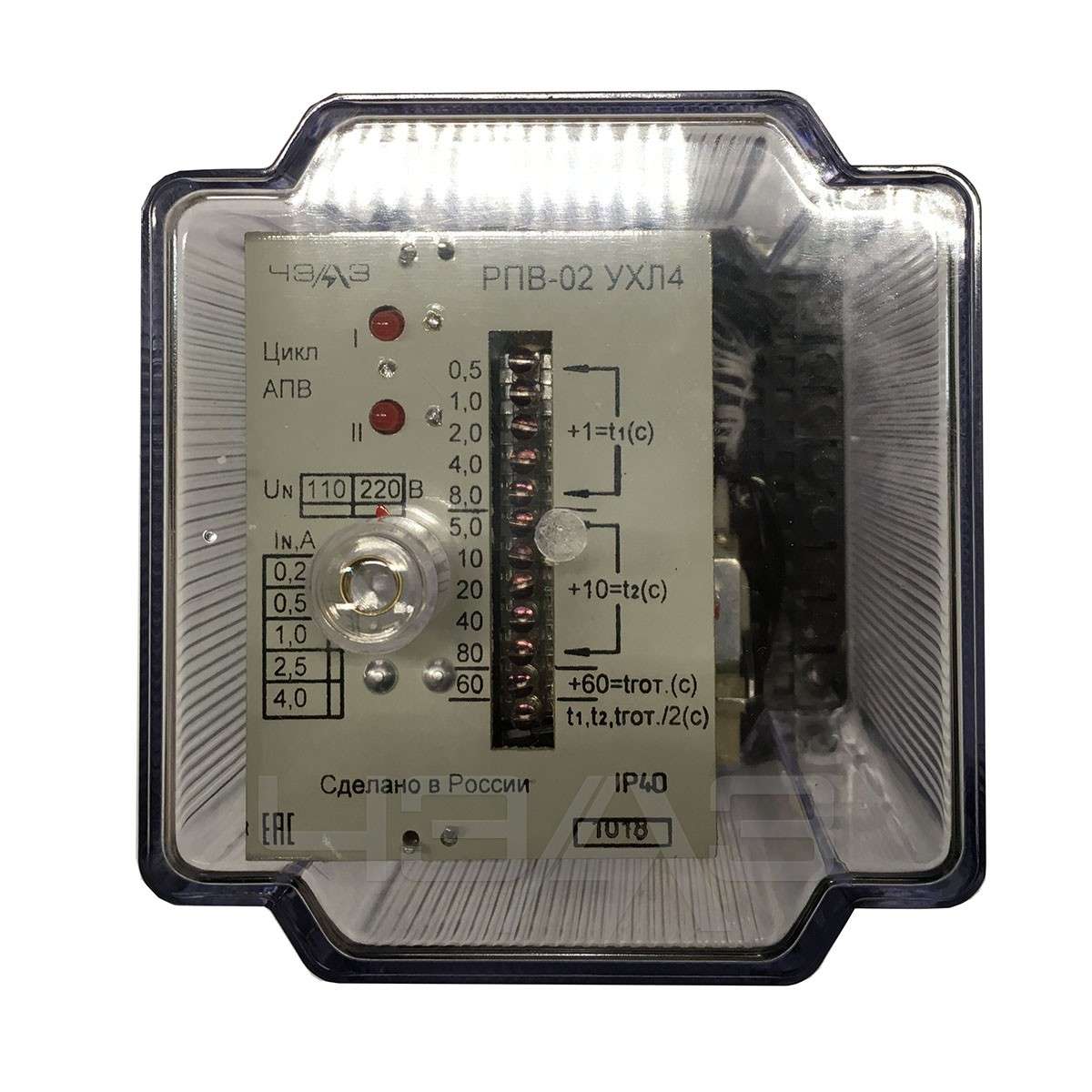

РПВ-02 Реле повторного включения
Реле РПВ-02 повторного включения предназначено для применения в схемах трехфазного автоматического повторного включения двукратного действия.
Условия эксплуатации реле РПВ-02
Климатическое исполнение УХЛ или О, категория размещения «4» по ГОСТ 15150-69.
Диапазон рабочих температур окружающего воздуха от минус 40 до плюс 55 °С для исполнения УХЛ4 и от минус 10 до плюс 55 °С для исполнения О4.
Группа механического исполнения М40 по ГОСТ 17516.1-90.
Степень защиты оболочки реле IP40, а контактных зажимов для присоединения внешних проводников — IP00 по ГОСТ 14255-69.
Конструкция реле РПВ-02
Реле РПВ-02 выполнено с использованием современной микроэлектронной базы. Элементы схемы установлены на печатных платах. Реле размещено в унифицированном корпусе «Сура» II габарита несъемного исполнения
Структура условного обозначения реле РПВ-02
РПВ-02 Х 4
РПВ — реле повторного включения;
02 – порядковый номер разработки;
Х 4 — климатическое исполнение УХЛ или О, категория размещения «4» по ГОСТ 15150 — 69
При заказе необходимо указать:
— обозначение типа реле;
— номинальное напряжение оперативного тока;
— номинальный ток удерживания;
— климатическое исполнение и категорию размещения (УХЛ4 или О4);
— вид присоединения внешних проводников: переднее или заднее (винтом);
— номер технических условий
Технические характеристики реле РПВ-02
| Номинальное напряжение оперативного тока, V | 110 или 220 |
| Номинальный ток удерживающей обмотки, А | 0,25; 0,5; 1; 2,5; 4 |
| Диапазон выдержки времени на включение, s: | |
| — I поддиапазон: | |
| — первое включение | 0,5 ÷ 5,0 |
| — второе включение | 5 ÷ 50 |
| — II поддиапазон: | |
| — первое включение | 1 ÷ 10 |
| — второе включение | 10 ÷ 100 |
| Ступень регулирования, s: | |
| — I поддиапазон: | |
| — первое включение | 0,25 |
| — второе включение | 2,5 |
| — II поддиапазон: | |
| — первое включение | 0,5 |
| — второе включение | 5,0 |
| Выдержка времени готовности, s | |
| — I поддиапазон | 30; 60 |
| — II поддиапазон | 60; 120 |
| Выходные контакты | 2 замыкающих |
| Диапазон допустимого изменения напряжения питания оперативных цепей, V | (0,8…..1,1) Uн |
| Способ регулировки уставки | дискретный
(суммирование интервалов) |
| Допустимая длительность протекания тока 3 I н через токовую обмотку и последовательно включенный с ней контакт выходного реле, s не более | 5 |
| Коммутационная способность контактов выходного реле в цепях постоянного тока с постоянной времени индуктивной нагрузки не более 0,005 s при напряжении от 24 до 250 V или токе до 0,5 А, W, не менее | 30 |
| Коммутационная износостойкость, циклы ВО, не менее | 12500 |
| Потребляемая мощность в номинальном режиме, W, не более | |
| — оперативными цепями: | |
| — в режиме ожидания | 5,5 |
| — в режиме срабатывания | 7 |
| — цепями пуска, блокирования и разрешения подготовки (на каждую цепь) | 2 |
| — токовой обмоткой выходного реле | 1,5 |
| Конструктивное исполнение по способу присоединения внешних проводников: переднее или заднее (винтом) | |
| Габаритные размеры, mm | 132х152х201 |
| Масса, kg, не более | 1,8 |
Реле РПВ-02 пригодно для работы на оперативном напряжении, получаемом в результате двухполупериодного выпрямления синусоидального напряжения частоты 50 Hz Действующее значение выпрямленного напряжения может изменяться в диапазоне (0,8 … 1,1) Uн.
Типоисполнения реле РПВ-02
| Обозначение типа реле | Номинальное напряжение оперативного тока, V | Номинальный ток удерживающей обмотки, А | Номенклатурный номер |
| РПВ-02 | 110 | 0,25
0,5 1,0 2,5 4,0 |
06 002 010 X
06 002 011 X 06 002 012 X 06 002 013 X 06 002 014 X |
| 220 | 0,25
0,5 1,0 2,5 4,0 |
06 002 015 X
06 002 016 X 06 002 017 X 06 002 018 X 06 002 019 X |
Вместо знака X указывать:
1 – для переднего присоединения винтом;
3 — для заднего присоединения винтом.
