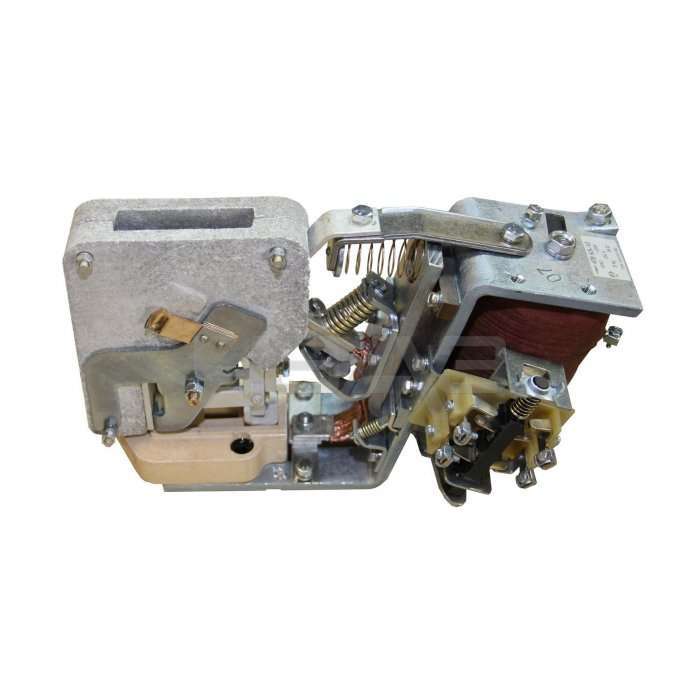

КПВ-604 Контактор постоянного тока
Контакторы КПВ-604 предназначены для управления электродвигателями постоянного тока и применяются в качестве линейных контакторов, реверсирующих контакторов, контакторов ускорения и др.
Область применения контакторов КПВ-604 – электрооборудование металлургических производств, подвижного состава, краностроения, тяги.
Основные технические характеристики КПВ-604
| Количество и исполнение главных контактов | 1 «З» |
| Номинальный ток контактора, А: | |
| КПВ-604 | 250 (200 – для КПВ 604-Т3) |
| КПВ-605 | 630 (500 – для КПВ 605-Т3) |
| Номинальное напряжение главной цепи постоянного тока, В | 220 |
| Номинальное напряжение цепи управления постоянного тока, В | 24, 48, 75, 110, 220 |
| Номинальный ток контактов вспомогательной цепи, А | 10 |
| Количество и исполнение контактов вспомогательной цепи 1) | 1 «З»+1 «Р»
2 «З»+1 «Р» 2 «З»+2 «Р» без контактов |
| Номинальное напряжение вспомогательной цепи, В: | |
| постоянного тока | от 110 до 220 |
| переменного тока | от 110 до 380 |
| Потребляемая мощность включающих катушек при 20 °С, Вт, не более: | |
| КПВ 604 | 55 |
| КПВ 605 | 75 |
| Категория применения | ДС-3 |
| Коммутационная износостойкость контактов главной цепи в категории ДС-3, млн. циклов ВО, не менее | 0,2 |
| Механическая износостойкость, млн. циклов ВО, не менее | 3 |
| Допустимая частота включений контактора, ВО в час | до 1200 |
| Режим работы | продолжительный 2) ,
прерывисто-продолжительный, повторно-кратковременный, кратковременный |
| Род присоединения проводников главной цепи | с задним присоединением
с передним присоединением |
| Наличие плиты | на металлической плите
без плиты |
| Рабочее положение | вертикальное |
| Климатическое исполнение по ГОСТ 15150-69 | У3, ХЛ3, Т3 |
| Степень защиты | IP00 |
| 1) В условиях эксплуатации допускается пересборка контактов вспомогательной цепи с замыкающих на размыкающие и наоборот и получение любого числа замыкающих вспомогательных контактов в пределах общего количества и до 50 % размыкающих контактов.
2) Контакторы для продолжительного режима работы имеют главные контакты с серебряными вставками. |
|
Два однотипных контактора с замыкающими главными контактами допускают установку механической блокировки, при которой не должно быть одновременно включенного положения двух контакторов.
При исполнении контакторов с механической блокировкой правый контактор, к которому с левой стороны прикреплена механическая блокировка, допускает установку блока вспомогательных контактов только с правой стороны, в этом случае количество вспомогательных контактов может быть не более трех – 2 «3» и 1 «Р».
Типоисполнения и технические данные контакторов КПВ-604
| Тип контактора | Напряжение цепи управления, В | Способ подсоединения главной цепи | Режим работы | Блок-контакты | |||
| КПВ-604 | КПВ-605 | ||||||
| на метал. плите | без плиты | на метал. плите | без плиты | ||||
| номенклатурный номер | |||||||
| 106040101 | 106040113 | 106050101 | 106050113 | -110 | переднее | Повторно-кратковременный | — |
| 106040102 | 106040114 | 106050102 | 106050114 | 2″З»+2″Р» | |||
| 106040103 | 106040115 | 106050103 | 106050115 | 2″З»+1″Р» | |||
| 106040104 | 106040116 | 106050104 | 106050116 | Продолжительный | — | ||
| 106040105 | 106040117 | 106050105 | 106050117 | 2″З»+2″Р» | |||
| 106040106 | 106040118 | 106050106 | 106050118 | 2″З»+1″Р» | |||
| 106040107 | 106040119 | 106050107 | 106050119 | заднее | Повторно-кратковременный | — | |
| 106040108 | 106040120 | 106050108 | 106050120 | 2″З»+2″Р» | |||
| 106040109 | 106040121 | 106050109 | 106050121 | 2″З»+1″Р» | |||
| 106040110 | 106040122 | 106050110 | 106050122 | Продолжительный | — | ||
| 106040111 | 106040123 | 106050111 | 106050123 | 2″З»+2″Р» | |||
| 106040112 | 106040124 | 106050112 | 106050124 | 2″З»+1″Р» | |||
| 106040201 | 106040213 | 106050201 | 106050213 | -220 | переднее | Повторно-кратковременный | — |
| 106040202 | 106040214 | 106050202 | 106050214 | 2″З»+2″Р» | |||
| 106040203 | 106040215 | 106050203 | 106050215 | 2″З»+1″Р» | |||
| 106040204 | 106040216 | 106050204 | 106050216 | Продолжительный | — | ||
| 106040205 | 106040217 | 106050205 | 106050217 | 2″З»+2″Р» | |||
| 106040206 | 106040218 | 106050206 | 106050218 | 2″З»+1″Р» | |||
| 106040207 | 106040219 | 106050207 | 106050219 | заднее | Повторно-кратковременный | — | |
| 106040208 | 106040220 | 106050208 | 106050220 | 2″З»+2″Р» | |||
| 106040209 | 106040221 | 106050209 | 106050221 | 2″З»+1″Р» | |||
| 106040210 | 106040222 | 106050210 | 106050222 | Продолжительный | — | ||
| 106040211 | 106040223 | 106050211 | 106050223 | 2″З»+2″Р» | |||
| 106040212 | 106040224 | 106050212 | 106050224 | 2″З»+1″Р» | |||
Особенности заказа контакторов КПВ-604
В заказе следует указать:
— тип контактора;
— номинальный ток и напряжение главной цепи контактора;
— напряжение цепи управления;
— количество и исполнение контактов вспомогательной цепи;
— поставка на плите/без плиты;
— род присоединения проводников главной цепи;
— режим работы контактора;
— климатическое исполнение;
— при заказе контакторов на экспорт указать слово «Экспорт».
