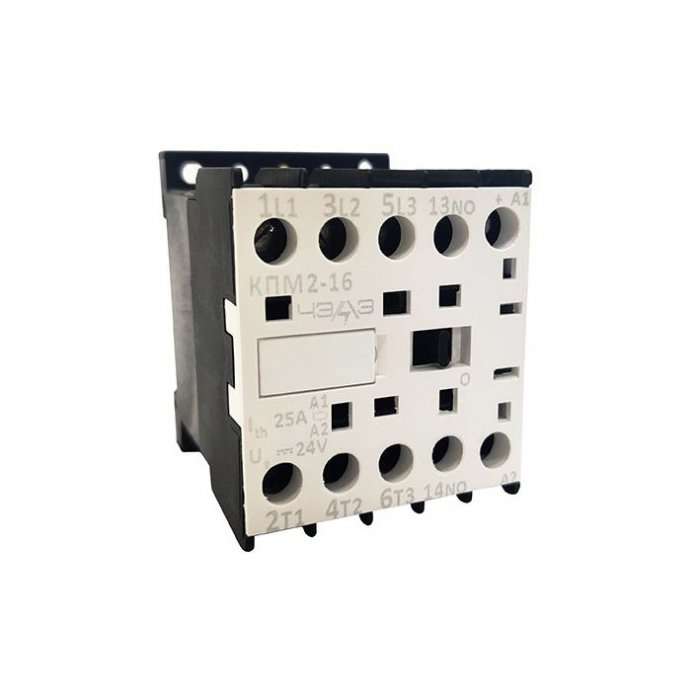

КПМ2 Контактор электромагнитный
Контакторы электромагнитные КПМ2 предназначены для включения и отключения приемников электрической энергии напряжением до 690 В переменного тока частоты 50 и 60 Гц.
Контакторы КПМ2 поставляются по техническим условиям БКЖИ.644135.013ТУ «Контакторы электромагнитные серии КПМ», соответствуют требованиям ГОСТ 11206, ГОСТ 12434, IEC 60947-1, ГОСТ 30011.4.1 (МЭК 947-4-1), IEC 60947-5-1, ГОСТ Р 50030.4.1 (МЭК 60947-4-1) и требованиям, установленным в соответствующих разделах ТУ, а при поставке на экспорт — дополнительно требованиям РД 16.01.007
Контакторы КПМ2 выпускаются в нереверсивном и реверсивном исполнении и предназначены для ручной установки в аппаратуру. Место установки контакторов: подвижной состав, шкафы и панели стационарных объектов, морские суда.
Условия эксплуатации контакторов КПМ2
способ присоединения внешних проводников:
— винтовыми зажимами.
виды внешних проводников:
— гибкие провода без наконечников / с наконечниками;
— жесткие провода / шины.
виды климаптических исполнений по ГОСТ 15150:
— У2;
— УXЛ3;
— ОМ4;
— В3.
режимы работы контакторов:
— продолжительный;
— прерывисто-продолжительный;
— кратковременный (длительность рабочего периода 10, 30, 60 мин);
— повторно-кратковременный (ПВ 40 %).
рабочее положение:
— вертикальная плоскость.
способ крепления на плоскости:
— винтами;
— на DIN-рейку шириной:
35 мм, 75 мм или 2×35 для контакторов серии КПМ1;
35 мм для контакторов серии КПМ2.
механические воздействия по ГОСТ 17516.1, ГОСТ 30631:
— М7;
— М25;
— М46;
Основные технические характеристики контакторов КПМ2
| Серия | КПМ1 | КПМ2 | ||||||||||||||||||||
| Тип контактора | 009 | 012 | 018 | 025 | 032 | 038 | 040 | 050 | 065 | 080 | 095 | 115 | 150 | 06 | 09 | 12 | 16 | |||||
| Номинальный тепловой ток Ith , А | 20 | 25 | 32 | 40 | 50 | 60 | 60 | 80 | 80 | 125 | 125 | 200 | 200 | 12 | 20 | 25 | 25 | |||||
| Номинальный рабочий ток Ie , А | Номинальное напряжение Ue : 220, 380 В | АС-2 | 4.5 | 6 | 9 | 12.5 | 16 | 19 | 20 | 25 | 32.5 | 40 | 47.5 | 57.5 | 75 | 3 | 4.5 | 6 | 8 | |||
| АС-3 | 9 | 12 | 18 | 25 | 32 | 38 | 40 | 50 | 65 | 80 | 95 | 115 | 150 | 6 | 9 | 12 | 16 | |||||
| АС-4 | 3 | 4 | 6 | 8.3 | 10.6 | 12.6 | 13.3 | 16.6 | 21.6 | 26.6 | 31.6 | 38.3 | 50 | |||||||||
| АС-15 | 0.6 | 0.9 | 1.2 | 1.6 | ||||||||||||||||||
| Номинальное напряжение Ue : 690 В | АС-2 | 3 | 4 | 6 | 8 | 9 | 12.5 | 12.5 | 16 | 20 | 25 | 32.5 | 40 | 47.5 | 2 | 3 | 4 | 5 | ||||
| АС-3 | 6 | 8 | 12 | 16 | 18 | 25 | 25 | 32 | 40 | 50 | 65 | 80 | 95 | 4 | 6 | 8 | 10 | |||||
| АС-4 | 2 | 2.6 | 4 | 5.3 | 6 | 8.3 | 8.3 | 10.6 | 13.3 | 16.6 | 21.6 | 26.6 | 31.6 | |||||||||
| АС-15 | 0.4 | 0.6 | 0.8 | 1.0 | ||||||||||||||||||
| Сквозной ток перегрузки в течение 1 с, А | 210 | 210 | 240 | 380 | 430 | 430 | 720 | 810 | 900 | 990 | 1100 | 1100 | 1400 | 210 | 210 | 210 | 210 | |||||
| Вид и сочетание главных контактов* | 3 «з» | · | · | · | · | · | · | · | · | · | · | · | · | · | · | · | · | · | ||||
| 4 «з» | · | · | · | · | — | — | · | — | · | · | — | · | — | — | · | — | — | |||||
| 2 «з»+2 «р» | · | · | · | · | — | — | · | — | · | · | — | — | — | — | · | — | — | |||||
| Трехполюсный контактор
( Uc пост.) |
Габаритные размеры, не более, мм | ширина | 45 | 45 | 45 | 45 | 45 | 45 | 55 | 55 | 55 | 85 | 85 | 120 | 120 | 45 | 45 | 45 | 45 | |||
| высота | 77 | 77 | 77 | 85 | 85 | 85 | 122 | 122 | 122 | 127 | 127 | 156 | 156 | 58 | 58 | 58 | 58 | |||||
| глубина | 96 | 96 | 96 | 101 | 101 | 101 | 120 | 120 | 120 | 166 | 166 | 132 | 132 | 57 | 57 | 57 | 57 | |||||
| Масса, не более, кг | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 | 1.8 | 1.8 | 1.8 | 2.5 | 2.5 | 2.7 | 2.7 | 0.4 | 0.4 | 0.4 | 0.4 | |||||
| Трехполюсный контактор
( Uc перем.) |
Габаритные размеры, не более, мм | ширина | 45 | 45 | 45 | 45 | 45 | 45 | 55 | 55 | 55 | 86 | 86 | 120 | 120 | 45 | 45 | 45 | 45 | |||
| высота | 77 | 77 | 77 | 85 | 85 | 85 | 122 | 122 | 122 | 127 | 127 | 156 | 156 | 58 | 58 | 58 | 58 | |||||
| глубина | 88 | 88 | 88 | 93 | 93 | 93 | 120 | 120 | 120 | 166 | 166 | 132 | 132 | 57 | 57 | 57 | 57 | |||||
| Масса, не более, кг | 0.4 | 0.4 | 0.4 | 0.4 | 0.4 | 0.4 | 1.8 | 1.8 | 1.8 | 2.5 | 2.5 | 2.7 | 2.7 | 0.4 | 0.4 | 0.4 | 0.4 | |||||
| Четырехполюсный контактор
( Uc пост.) |
Габаритные размеры, не более, мм | ширина | 45 | 45 | 45 | 45 | — | — | 85 | — | 85 | 96 | — | 155 | — | 45 | 45 | 45 | 45 | |||
| высота | 85 | 85 | 91 | 91 | — | — | 127 | — | 127 | 127 | — | 158 | — | 58 | 58 | 58 | 58 | |||||
| глубина | 101 | 101 | 109 | 109 | — | — | 164 | — | 164 | 176 | — | 132 | — | 57 | 57 | 57 | 57 | |||||
| Масса, не более, кг | 0.6 | 0.6 | 0.7 | 0.7 | — | — | 2.2 | — | 2.2 | 3.7 | — | 3.0 | — | 0.4 | 0.4 | 0.4 | 0.4 | |||||
| Четырехполюсный контактор
( Uc перем.) |
Габаритные размеры, не более, мм | ширина | 45 | 45 | 45 | 45 | — | — | 85 | — | 85 | 96 | — | 155 | — | 45 | 45 | 45 | 45 | |||
| высота | 85 | 85 | 91 | 91 | — | — | 127 | — | 127 | 127 | — | 158 | — | 58 | 58 | 58 | 58 | |||||
| глубина | 93 | 93 | 101 | 101 | — | — | 164 | — | 164 | 176 | — | 132 | — | 57 | 57 | 57 | 57 | |||||
| Масса, не более, кг | 0.5 | 0.5 | 0.6 | 0.6 | — | — | 2.2 | — | 2.2 | 3.7 | — | 3.0 | — | 0.4 | 0.4 | 0.4 | 0.4 | |||||
* «з» — замыкающие; «р» — размыкающие
Технические характеристики контакторов КПМ2
| Серия | КПМ1 | КПМ2 | ||||||||||||||||||
| Тип контактора | 009 | 012 | 018 | 025 | 032 | 038 | 040 | 050 | 065 | 080 | 095 | 115 | 150 | 06 | 09 | 12 | 16 | |||
| Номинальная частота переменного тока, Гц | 50, 60 | 50, 60 | ||||||||||||||||||
| Степень защиты по ГОСТ 14254** | IР20 | IР20 | ||||||||||||||||||
| Коммутационная износостойкость контакторов, тыс. циклов | АС-1 | 2000 | 2000 | |||||||||||||||||
| АС-2 | 300 | 100 | ||||||||||||||||||
| АС-3 | 2000 | 2000 | ||||||||||||||||||
| АС-4 | 300 | |||||||||||||||||||
| АС-15 | 2000 | |||||||||||||||||||
| Механическая износостойкость, млн. циклов | 10 | 5 | 10 | |||||||||||||||||
| Максимальная частота включений в час
(безтоковая коммутация, tокр. £ 40 °С) |
1200 | 600 | 1200 | |||||||||||||||||
| Номинальное напряжение цепи управления Uc , В *** | переменный ток частоты 50 Гц | 24, 36,40, 48, 110 (115), 127, 220, 230, 240, 380, 400, 415, 440, 500 | 24, 36, 40, 48, 110 (115), 127, 220, 230, 240, 380, 400, 415, 440, 500 | |||||||||||||||||
| постоянный ток | 24, 48 (50), 60, 110, 220 | 24, 48 (50), 60, 110, 220 | ||||||||||||||||||
| Потребляемая мощность, не более, Вт | при включении | 8 | 8 | 8 | 8 | 8 | 8 | 30 | 30 | 30 | 150 | 150 | 400 | 400 | 8 | 8 | 8 | 8 | ||
| при удержании | 8 | 8 | 8 | 8 | 8 | 8 | 30 | 30 | 30 | 30 | 30 | 10 | 10 | 8 | 8 | 8 | 8 | |||
| Напряжение срабатывания, не более | 0,7× Uc | 0,7× Uc | ||||||||||||||||||
| Напряжение возврата | (0,1 ÷ 0,5)× Uc | (0,1 ÷ 0,5)× Uc | ||||||||||||||||||
| Время включения, не более, сек | 0,1 | 0,1 | ||||||||||||||||||
| Время отключения, не более, сек | 0,1 | 0,1 | ||||||||||||||||||
| Номинальный тепловой ток контактов вспомогательной цепи, А | 10 | 10 | ||||||||||||||||||
| Вид и сочетание встроенных вспомогательных контактов | 1«з» + 1«р» | — | 1 «з» или 1 «р» | |||||||||||||||||
| Коммутационная износостойкость вспомогательных контактов,
тыс. циклов |
ДС-13 | 110 В | 2000 (при номинальном рабочем токе 0.75 А и постоянной времени 0.001 с) | |||||||||||||||||
| 220 В | 2000 (при номинальном рабочем токе 0.4 А и постоянной времени 0.001 с) | |||||||||||||||||||
| АС-15 | 220 В | 2000 (при номинальном рабочем токе 1.4 А и сos φ = 0.7) | ||||||||||||||||||
| 380 В | 2000 (при номинальном рабочем токе 0.95 А и сos φ = 0.7) | |||||||||||||||||||
| 690 В | 2000 (при номинальном рабочем токе 0.45 А и сos φ = 0.7) | |||||||||||||||||||
** По заказу допускается поставка контакторов со степенью защиты контактов главной цепи IP00. Степень защиты контакторов КПМ1-080 и КПМ1-095 — IР00
*** По заказу допускается поставка контакторов с иными номинальными напряжениями цепи управления
