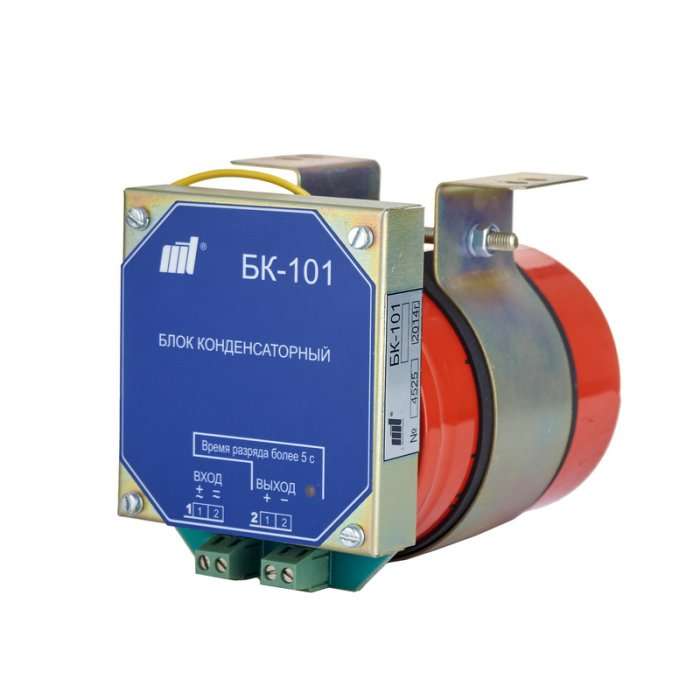

БК-101 Блок конденсаторный
Блок конденсаторный БК-101 предназначен для повышения устойчивости работы цифровых устройств релейной защиты и автоматики при перерывах питания в сетях оперативного тока, не оборудованных аккумуляторными батареями.
Блок имеет один вход напряжения и один выход для питания устройства РЗА.
При пропадании напряжения на входе питание устройства РЗА осуществляется от встроенного емкостного накопителя.
Характеристики блока конденсаторного БК-101
| Наименование параметра | Значение |
| Входное напряжение (переменное, постоянное, выпрямленное), В | не более 270 |
| Пусковой ток, А, не более | 0,8 |
| Выходное напряжение, В | Uвx – 5 |
| Время установления выходного напряжения | без задержки |
| Максимальный ток нагрузки, А | 0,9 |
| Время заряда накопителя до напряжения 220 В, с, не более | 14 |
| Условия эксплуатации | от -40 до +55 °С, влажность 98% |
| Масса без упаковки, кг, не более | 0,87 |
