Регулятор давления ВРДД-НЗ "до себя"

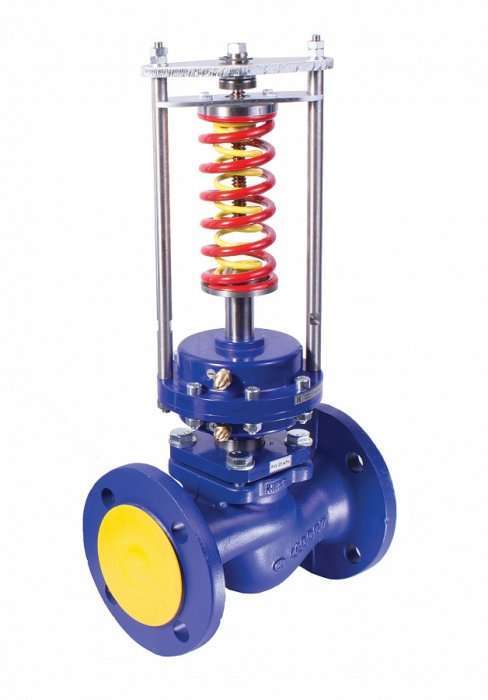

 Регулятор давления прямого действия ВРДД-НЗ нормально закрытый (НЗ- «до себя») фланцевый DN-15…150мм предназначен для автоматического поддержания заданного давления рабочей среды до регулятора (после объекта) путем изменения расхода.
Регулятор давления ВРДД-НЗ «до себя» представляет собой нормально закрытый регулирующий орган, принцип действия которого основан на уравновешивании силы упругой деформации пружины настройки и силы, создаваемой разностью давлений в мембранных камерах привода.

Технические характеристики регулятора давления ВРДД-НЗ

* По требованию заказчика выпускаются изделия с другими значениями Kvy;
** Регуляторы поставляются с двумя пружинами настройки, позволяющими (совместно или по отдельности) производить настройку регулируемого параметра на требуемое значение в пределах от 0,04 до 0,7 МПа. При настройке на конкретное значение следует установить пружину (или обе пружины) с необходимым диапазоном настройки согласно таблице 1.

Присоединение к трубопроводу: фланцевое с размерами уплотнительных поверхностей и присоединительными размерами по ГОСТ 12815-80, исполнение 1.
Ответные фланцы — по ГОСТ 12820 или ГОСТ 12821.
Перед регулятором рекомендуется установить фильтр.

Понятия, определения и дополнительная информация о регуляторах давления прямого действия (РДПД)

Принципиальные схемы включения регуляторов давления (далее РД-НО/НЗ) и перепада давления — расхода (далее РР-НО):
а) РД-НО — сборка «НО» — Нормально Открытый РД; регулирование давления «после себя» (режим перепуска).
б) РД-НЗ — сборка «НЗ» — Нормально Закрытый РД; регулирование давления «до себя» (режим стравливания).
в) РР-НО — сборка «НО» — Нормально Открытый РР; регулирование перепада давлений (РПД) — расхода (сборки «НЗ» у РПД-РР не бывает, т.к. они являются «проточными» приборами контроля расхода).

Регуляторы давления (далее РД) прямого действия (РДПД) ВРДД-НЗ, перепуска ВРДД-01-НЗ и регуляторы перепада давления (расхода) прямого действия (РПДПД) ВРПД-НО используются для автоматического поддержания необходимой величины давления или разности давления (ДД) воды в трубопроводах различного назначения путем изменения расхода, включая (открывая и закрывая) трубопроводы систем отопления (СО) и горячего водоснабжения (ГВС).

При определенной схеме подключения регуляторы перепада давления (РПД-НО) возможно использовать как регуляторы расхода (РР-НО).

РД прямого действия являются регулирующими устройствами, для которых давление протекающей рабочей среды подает энергию, необходимую для переустановки регулирующего клапана. Управление РД производится посредством гидравлического мембранного исполнительного механизма (МИМ), в рабочие камеры которого по импульсным трубкам подается давление от различных участков трубопровода (до/после РД).

Действие на поток выражается в снижении или увеличении давления в зависимости от типа РД и принципиальной схемы объекта.

Максимально допустимый перепад давления на РД — 0,4 МПа. Для увеличения срока службы изделий и уменьшения уровня шума рекомендуется перепад давления на РД принимать не более 0,2 МПа.

Регуляторы давления (РД) и перепада Д.-расхода (РР) воды предназначены для использования в системах автоматического регулирования расхода тепловой энергии отопления, горячего водоснабжения — ГВС, вентиляции, системах подачи холодной и горячей воды и других производственно-технологических процессах.

РД-НО/НЗ и РР-НО устанавливаются в индивидуальных тепловых пунктах (ИТП) жилых и производственных зданий, центральных тепловых пунктах (ЦТП), котельных, ТЭЦ, насосных станциях и других объектах, на которых производится, распределяется или потребляется тепловая энергия, а так же на которых производится подготовка, распределение или потребление холодной или горячей воды систем ХВС и ГВС.

РД воды (ВРДД-НЗ, ВРДД-01-П-НЗ) и РР (расхода-перепада давл. ВРПД-НО) при правильном применении успешно используются для борьбы с такими негативными процессами в трубопроводах, как повышенный уровень шума, вибрация, завоздушивание, непредусмотренное штатным режимом работы объекта повышение или колебание (скачки, гидроудары) давления.

Достоинства регуляторов перепада давления ВРДД-НЗ

— малые габариты по сравнению с РПД большинства других производителей;
— защита мембраны от повреждения при неправильной подаче давления;
— под регулировочной гайкой установлен подшипник, что значительно облегчает процесс настройки; при настройке на небольшие значения перепада давления гайку можно вращать рукой без гаечного ключа;
— перед отверстиями в плунжере для впуска воды в разгрузочную камеру, расположенную над поршнем, установлен щелевой фильтр для предотвращения загрязнения разгрузочной камеры;
— детали, контактирующие с рабочей средой, изготовлены из материалов, стойких к воздействию горячей воды;
— высокое качество поверхностей деталей, контактирующих с рабочей средой, что обеспечивается обработкой на высокоточных станках с ЧПУ производства США и Южной Кореи;
— использование мембран и уплотнительных колец производства Германии;
— несколько значений условной пропускной способности — Kv для одного номинального диаметра условного прохода — DN;
по требованию заказчика изготавливаются регуляторы с нестандартными значениями Kv;
— регуляторы поставляются с широкими диапазонами настройки: (0,04-0,7) МПа или (0,2-1,2) МПа;
— возможность использования регуляторов перепада давления в качестве регуляторов давления «после себя»;
— изготовление широкой линейки регуляторов DN 15…DN 150;
— возможность установки в любом положении: на горизонтальных, вертикальных и наклонных трубопроводах, задатчиком вверх, вниз, в сторону, в любом направлении;
— резьбовые соединения, находящиеся в рабочей среде, стопорятся высокотемпературным герметиком, что предотвращает возможность самоотвинчивания деталей при эксплуатации;
— конструкция посадочных мест уплотнительных колец исключает возможность их выпадения или закусывания в процессе работы РПД.

Комплектация и дополнительное оборудование регуляторов давления прямого действия (РДПД)

Виды дополнительного оборудования и состав комплекта монтажных и присоединительных частей (КМЧ/КПЧ Ду15…150мм) в первую очередь зависит от монтажно-конструктивного исполнения регулятора давления прямого действия (далее РДПД), при этом различают следующие основные промышленные исполнения:
— Резьбовое (муфтовое): крепление через специальный комплект присоединителей (накидные гайки («американки») с фланце-резьбовым штуцером, применяются на трубопроводах малого диаметра условного прохода (Ду-10, 15, 20, 25, 32, 40мм);
— Фланцевое: врезной — ВРПД имеет собственные уже приваренные к корпусу фланцы, выполненные согласно требований ГОСТа, монтаж осуществляется к ответным фланцам трубопровода через прокладки посредствам крепежа (болты/шпильки, гайки и шайбы).
— Межфланцевое (присоединения типа «Сэндвич» когда врезной ВРПД не имеет собственных фланцев и зажимается(стягивается) шпильками в разъем трубопровода между ответными фланцами).

Виды доп. оборудования и комплектации:
— Комплекты монтажно-присоединительных частей (КМЧ/КПЧ): присоединители, крепеж, комплекты ответных фланцов («КОФ» по ГОСТ 12820-80, 12821 и др.)
— Уплотнения и крепеж (прокладки, болты(шпильки), гайки, шайбы).
— Фильтры (для защиты от попадания твердых частиц на уплотнительные поверхности и движущиеся детали перед регулятором давления рекомендуется установить сетчатый фильтр грубой очистки).
— Элементы трубопровода: переходы конусные с Ду1 на Ду2, прямые участки (присоединительные участки) и прочие элементы и приварные детали.
Фланцевое присоединение регламентируется ГОСТ 12815-80, ГОСТ 12820 или ГОСТ 12821.

Дополнительное оборудование узлов контроля, регулирования и учета давления и расхода (УРР и узлов учета тепловой энергии (УУТЭ)):
— Трубопроводная арматура: монтажно-запорная арматура: краны, клапаны, задвижки, присоединительные фитинги, тройники, спускники; защитные сетчатые фильтры грубой очистки, грязевики и прочее — см. доп. оборудование и арматура приборов контроля расхода.
— Шкафы монтажные, щиты приборные, станины и стойки.
— КИПиА: вычислители, манометры, дифманометры, термометры, термоманометры, датчики-реле, сигнализаторы, преобразователи температуры (термопреобразователи) и давления, регуляторы, блоки(источники) питания, блоки управления и прочие приборы и блоки автоматики.

По заявке потребителя могут быть высланы следующие документы: карта(форма) заказа (опросный лист), паспорт регулятора давления (РД) и расхода (РР) прямого действия (РДПД), сертификат соответствия, свидетельство об утверждении типа, разрешения на применение, декларация о соответствии, техническое описание и руководство по эксплуатации, а также другие разрешительные и нормативные документы (ГОСТы, СанПиН, СНиПы и т.п.).
