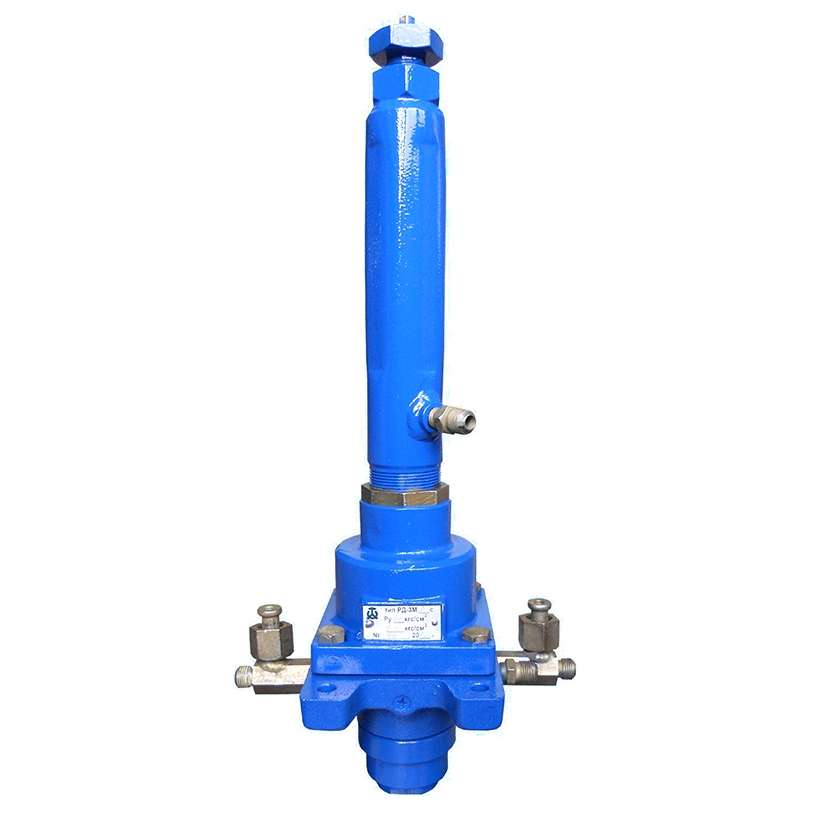

Регулятор давления РД-3М-1С/3С является пропорциональным сильфонным управляющим устройством и предназначен для работы в комплекте с исполнительными устройствами (гидравлическими клапанами и регуляторами) и вспомогательными устройствами (импульсными клапанами ИК-25, ИК-3/10 и др.) для регулирования давления, расхода, уровня и перепада давлений жидких неагрессивных к материалам деталей регулятора сред на объектах теплоснабжения, водоснабжения, насосных станциях, центральных тепловых пункта (ЦТП) и других технологических объектах.
В комплекте с исполнительными устройствами пропорциональные сильфонные регуляторы давления РД-3М-1С/3С также могут использоваться для выполнения функции защиты (рассечки тепловых сетей (далее ТС) на гидравлически изолированные зоны) при аварийном нарушении гидравлических режимов.
Регуляторы давления РД-3М по количеству сильфонов выпускается односильфонные и трехсильфонные:
РД-3М-1С — в односильфонном исполнении – применяется как регулятор давления на подающем или обратном трубопроводе, а также как регулятор уровня в открытых емкостях (по давлению)
РД-3М-3С — в трехсильфонном исполнении – применяется как регулятор давления, перепада давлений, расхода на трубопроводах и уровня в закрытых емкостях (по перепаду давлений)
Характеристики и конструктивные особенности регуляторов давления РД-3М-1С/3С
В регуляторе РД-3М-1С/3С успешно произведена модернизация узла управляющего клапана. Введена резьбовая посадка клапана по аналогии с прибором РД-3А и изменен крепеж стакана фильтра, в результате чего значительно улучшились эксплуатационные свойства изделия.
Технические характеристики регуляторов давления РД-3М-1С/3С
| Параметры технических характеристик РД3М | Значение характеристики РД3М | |||
| Регулируемая и регулирующая среда | Сетевая вода в системах теплоснабжения и водоснабжения | |||
| Условное давление, Ру, МПа: | 1,6 МПа | |||
| Температура: регулируемой среды, °Срегулирующей среды, °С |
до 180°С
до 150°С |
|||
| Пределы настройки, МПа | 0,01 – 0,1 МПа | 0,06 – 0,25 МПа | 0,1 – 0,6 МПа | 0,4 – 1,6 МПа |
| Зона нечувствительности:давления, перепада давлений, % от верхнего предела
настройки уровня, мм вод, ст |
до 2,5
до 40 |
|||
| Зона пропорциональности:давления, перепада давлений, % от верхнего предела
настройки уровня, мм вод, ст |
до 25
до 400 |
|||
| Закон регулирования | пропорциональный | |||
| Габаритные размеры, мм | 500 x 245 x 175 | |||
| Масса, кг | не более 9 | |||
Прочие технические характеристики — ниже см. Паспорт, Инструкцию по эксплуатации и Техническое описание регулятора давления РД-3М-3С/1С.
Положение, способ монтажа и схема подключения регулятора РД-3М-1С/3С
Регулятор РД-3М устанавливается в вертикальном положении, прикрепляется к стене или стойке вблизи от исполнительного устройства с учетом удобства обслуживания и наименьшей длины соединительных линий.
В точке отбора импульсов на трубопроводе объекта регулирования, а также в точках забора и возврата рабочей среды, должна устанавливаться запорная арматура (запорный вентиль, кран шаровый и/или другая запорная арматура).
Монтаж прибора производится над исполнительным устройством, но не выше 1 метра.
 Схема подключения регулятора РД-3М |
Схема подключения регулятора РД-3М
Римп(изм) – Импульсное (измеряемое) давление среды на Рраб – Рабочее давление среды во вспомогательном Рупр – Управляющее давление среды на исполнительное Рс – Сброс давления |
Гарантии изготовителя на регулятор РД-3М1С,-3М3С
Гарантийный срок эксплуатации РД3М – 18 месяцев со дня ввода в эксплуатацию.
Срок консервации РД3М – 3 года.
Срок службы РД3М – не менее 10 лет.
Наработка на отказ РД3М — не менее 100 000 часов.
Преимущества регуляторов давления РД-3М-3С/1С
— работа под действием рабочей среды, без каких-либо посторонних источников энергии;
— широкий диапазон настройки (0,01 – 1,6 МПа);
— обеспечение точной работы и повышение чувствительности регулирующих клапанов больших диаметров условного прохода;
— ремонтопригодность, возможность послегарантийного обслуживания
Принцип работы регуляторов давления РД-3М-1С/3С
Принцип действия регулятора основан на перенаправлении потока рабочей среды, проходящей через основание регулятора, для подачи или сброса управляющего давления в рабочей камере гидропривода исполнительного устройства (ИУ).
Перенаправление потока рабочей среды происходит за счет перемещений управляющего клапана РД-3М, который открывает и закрывает соответствующие проходные отверстия регулятора.
Движение управляющему клапану передается через чувствительный элемент – сильфон или группу сильфонов (для трехсильфонного исполнения).
Перемещения чувствительного элемента (ЧЭ) происходят при нарушении равновесия между усилием настроечной пружины и силой импульсного (измеряемого) давления на контрольном участке трубопровода, действующего на сильфон или группу сильфонов.
| РД-3М-1С – исполнение односильфонное | РД-3М-3С – исполнение трехсильфонное |
 Регулятор давления РД-3М-1С |
 Регулятор давления РД-3М-3С |
Конструктивные элементы регулятора РД-3М-3С/1С:
1 – фильтр, 2 – стакан, 3 – клапан управляющий, 4 – основание, 5 – штуцер Рупр, 6 – штуцер Рраб, 7 – сильфон или группа сильфонов, 8 – камера импульсная, 9 – штуцер Римп(изм), 10 – пружина настроечная, 11 – винт настроечный.
Возможные ошибки при оформлении заказа на сильфонный регулятор давления РД-3М-3С/1С
Рекомендуем быть внимательными при оформлении заказа на пропорциональный сильфонный регулятор давления РД-3М, в т.ч. учитывать возможные варианты записи обозначения и встречающиеся ошибки при заказе. Например, нам доводилось сталкиваться с такими ошибками в заявках:
— неправильное или некорректное название прибора: клапан запорно-регулирующий, сифонный («сифонный» вместо сильфоный, отличие см. ниже) редуктор, регулирующее устройство поддержания расхода, тепловая арматура редуктор РДЗМ и т.п.
— неправильные обозначения модели и орфографические ошибки: РД3М, РД-3М1С, -3М3С,-ЗМ, РДЗМ-ЗС(вместо цифры-«3» указана буква-«З») и т.п.
— ошибки написания связанные с переводом, транслитераций или раскладкой клавиатуры, например: bellows pressure regulator RD-3M-3S/1S, silfonnyj regulyator davleniya RD-3M-3S/1S, RD3M, HL-3M (в En-раскладке) и т.д. и т.п.
Поэтому убедительная просьба, будьте внимательны при оформлении заказа на сильфонный регулятор РД-ЗМ, не путайте обозначения, а если не знаете или не уверены, то просто напишите основные технические характеристики (односильфонный или трехсильфонный регулятор расхода) в простой форме изложения, а инженеры нашего предприятия подберут необходимый Вам прибор и доп. оборудование по наилучшему соотношению Цена — Качество — Срок изготовления (наличие на складе).
Copyright © ТЕПЛОПРИБОР.рф 2015-2023 все права защищены,
текст зашифрован, копирование отслеживается и преследуется;
авт./ред.-ФМВ, соавторы ЭТМ/ТАМ, КЦ-М10/П10.
ГК Теплоприбор — производство и продажа КИПиА: Теплоарматура / Регуляторы давления и расхода / РД-3М-1С/3С (односильфонный-1С или трехсильфонный-3С регулятор расхода).
См. тех. описание/характеристики, прайс-лист (оптовая цена), рекомендации по выбору, аналоги и замены, форму заказа (как правильно выбрать, заказать и купить) РД3М-1С/3С по цене производителя; проверить наличие на складе в Москве.
Также см. способы доставки и отгрузка ТК (Деловые Линии и другими) по всей территории РФ. Прочую информацию по заказу — см. официальный сайт ГК Теплоприбор раздел Регуляторы расхода/Теплоарматура.
Мы будем рады, если вышеизложенная информация оказалась полезна Вам, а также заранее благодарим за обращение в любое из представительств группы компаний «Теплоприбор» (три Теплоприбора, Теплоконтроль, Промприбор и другие предприятия) и обещаем приложить все усилия для оправдания Вашего доверия.
Общие понятия о регуляторах сильфонных
Чувствительным элементом сильфонного регулятора (далее СР.: РДЗМ и др.), воспринимающим импульс по давлению на нагнетании, является сильфон, который с помощью рычажного устройства перемещает струйную трубку. Струйная трубка через вторичный усилитель приводит в действие сервомотор двустороннего действия, поршень которого связан с дроссельным органом.
На вход в сильфонный регулятор подается высокое давление (ВД) из магистрали нагнетания, выход соединяется со всасывающей магистралью низкого давления (НД). Конструкция полости ВД такова, что площади поверхностей сильфона и седла клапана одинаковы. Поэтому ВД действует с одинаковой силой как на сильфон (вверх), так и на клапан (вниз), в результате положение штока клапана не меняется при любой величине ВД.
ЛикБез (ликвидация безграмотности):
Вопрос — «Отличие Сифона от Сильфона?»
Ответ:
Сифон и Сильфон — это два разных слова (понятия, изделия), итак разберемся:
Сифон — это нужное и важное в хозяйстве сантехническое устройство.
Сифо́н (от др.-греч. σίφων «трубка; насос»): Сифон — автоматический трубчатый насос в виде изогнутой трубки с коленами разной длины.
Сифон активно используется как сантехническое устройство препятствует проникновению смрадных запахов из общей канализационной системы.
Сифон — это еще и устройство для газирование воды.
Сильфон — это тонкостенная металлическая трубка или камера с гофрированной (волнообразной) боковой поверхностью.
Сильфо́н (от англ. фирменного названия Sylphon) — упругая однослойная или многослойная гофрированная оболочка из металлических, неметаллических и композиционных материалов, сохраняющая прочность и герметичность при многоцикловых деформациях сжатия, растяжения, изгиба и их комбинаций под воздействием внутреннего или внешнего давления, температуры и механических напряжений.
