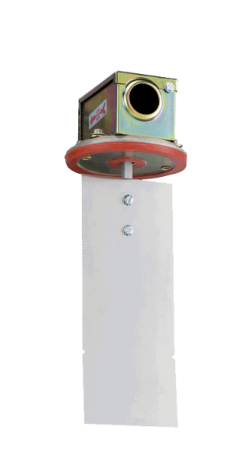

Реле воздушного потока модели 530 обеспечивает прекрасную чувствительность и надежность при очень доступной цене. Качество достигается за счет использования прочного литого корпуса, лопасти из нержавеющей стали и быстродействующего переключателя типа SPDT (однополюсный на два направления). Устройство настраивается на месте установки от 12-488 м/мин. Установка быстрая и простая, с помощью только двух винтов. Лопасть соответствует каналу в 152 мм или каналам большего размера.
Технические характеристики реле воздушного потока DWYER-530
| Наименование | Значение показателя |
| Области применения | Поток воздуха и негорючего газа |
| Максимальная температура | max +82ºС |
| Тип переключателя | SPDT (однополюсный на два направления) |
| Требования к питание | 125В переменного тока – полная нагрузка 9,8A заторможенный ротор 58,8A; 250В переменного тока – полная нагрузка 4,9A заторможенный ротор 29,4A |
| Потребляемый ток | Уровень потребления: 470ВА при 125/250В переменного тока. Резистивный: 15A при 125/250/480В переменного тока. |
| Присоединение кабелепровода | Отверстие кабелепровода 7/8 |
| Электрические соединения | Клемма винтового типа |
| Монтажная ориентация | Горизонтальный поток в канале |
| Настройка точки уставки | Винтового типа |
| Корпус | Лопасть: нержавеющая сталь |
| Вес | 482г. |
Особенности настройки реле потока для воздуха DWYER-530
Реле воздушного потока модели 530 настраивается в полевых условиях от скорости 121,9-487,7 м/мин. Монтаж быстрый и простой с помощью только двух болтов. Лопасть используется в каналах размером 6 дюймов или больших. Для диапазона 121,9-487,7 м/ми устанавливается в верхней части горизонтального канала.
Применяется реле воздушного потока DWYER-530 для использования только с воздухом или некоррозионноактивными газами. Устройство не герметично для пыли.
Габаритные и монтажно-присоединительные размеры реле потока воздуха DWYER-530
Комплектация при поставке реле скорости потока воздуха DWYER-530
В комплект поставки входят:
— реле потока воздуха DWYER-530 — 1 шт.;
— паспорт — 1 экз.;
Комплект монтажных частей (КМЧ) не входит в комплект поставки реле DWYER-530, но может быть заказан отдельно.
Возможные ошибки при оформлении заказа на датчики-реле потока воздуха
При заказе на датчиков-реле потока воздуха DWYER-530 рекомендуем быть внимательными при оформлении заказа, в т.ч. учитывать возможные варианты записи обозначения и встречающиеся ошибки при заказе. Например, нам доводилось сталкиваться с такими ошибками в заявках:
— неправильное или некорректное название прибора: воздушный расходомер, датчик воздуха, реле протока, протекания, протечки, утечки, наличия воздуха, измеритель-сигнализатор, датчик-индикатор расхода и т.п.
— неправильные обозначения модели и орфографические ошибки: дачик DWYER-530, DWYER530, Dwyer-530, dwyer-530, dwyer530, DWAER-530, реле потока воздуха ДВЫЕР530, ДВЫЕР-530, Двыер-530, двыер-530, двыер530 и т.п.
— ошибки написания связанные с переводом, транслитераций или раскладкой клавиатуры, например: air flow switch DWYER530, air flow sensor DWYER-530, datchik-rele potoka vozduha dwyer-530 (в En-раскладке) htkt gjnjrf djple[f вцнук-530, вцнук, ВЦНУК530, ВЦНУК-530, вцнук530 и т.д. и т.п.
Поэтому убедительная просьба, будьте внимательны при оформлении заказа, не путайте обозначения, а если не знаете или не уверены, то просто напишите основные технические характеристики и необходимость в приобретении дополнительного оборудования в простой форме изложения, и мы подберем необходимый Вам прибор и дополнительное оборудование.
Также в заказе необходимо указать количество, адрес пункта назначения, способ отгрузки и/или наименование транспортной компании (по умолчанию отгрузка будет осуществляться из Москвы через ТК «Деловые Линии»).
