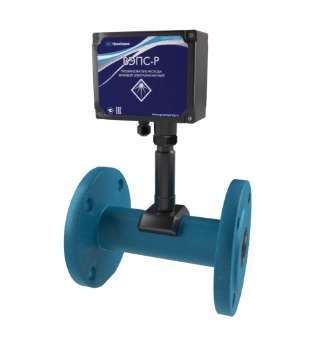

Преобразователи расхода вихревые электромагнитные ВЭПС-Р (расходомеры) являются продолжением серии вихревых электромагнитных преобразователей ВЭПС. Расходомеры ВЭПС-Р предназначены для преобразования объемного расхода и объема жидких сред, протекающих в наполненных трубопроводах, в выходные электрические сигналы и представления информации о расходе и объеме на внешние устройства.
Динамический диапазон расходов 1:50 для Ду20-100, 1:32 для Ду150-300.
Диапазоны измерения расхода и стоимость вихревых преобразователей ВЭПС-Р
| Ду, мм | Qmin, куб.м/ч | Qmax, куб.м/ч | Цена*, руб. ВЭПС-Р-ПБ-1-01 | Цена*, руб. ВЭПС-Р-ПБ-2-01 |
| 20 | 0,3 | 15 | 12 800 | 13 900 |
| 25 | 0,4 | 20 | 14 400 | 15 700 |
| 32 | 0,5 | 25 | 14 900 | 16 500 |
| 40 | 0,8 | 40 | 16 000 | 17 200 |
| 50 | 1,0 | 50 | 18 200 | 20 200 |
| 80 | 2,5 | 125 | 23 300 | 24 800 |
| 100 | 5,0 | 250 | 24 900 | 27 700 |
*- Все цены на вихревые расходомеры указаны в рублях без учета НДС, стоимости доп. опций и оборудования, КМЧ, тары-упаковки, расходов на отгрузку и/или доставку, в расчете на мелко оптовый заказ (при крупных оптовых партиях и на проектные заказы цена формируется индивидуально, исходя из объема партии, достигнутых договоренностей и адреса объекта).
Область применения расходомера ВЭПС-Р
ВЭПС-Р предназначены для использования в комплекте с тепловычислителем в составе теплосчетчика, с вторичным прибором в составе расходомера-счетчика, а также могут применяться в составе автоматизированных систем сбора данных, контроля и регулирования технологических процессов. Преобразователи расхода ВЭПС-Р используются в системах горячего и холодного водоснабжения, централизованных системах питьевого водоснабжения на объектах коммунального хозяйства и других предприятиях.
Длина прямолинейного участка трубопровода до и после ВЭПС-Р соответственно – не менее 5×Ду и 2×Ду.
Модификации вихревых расходомеров ВЭПС-Р
| Описание | Модификации расходомеров | |
| ВЭПС-Р-ПБ1-01 | ВЭПС-Р-ПБ2-01 | |
| Назначение | Преобразует значение расхода и объема в импульсный выходной электрический сигнал с частотой, пропорциональной расходу, в соответствии с индивидуальной градуировочной характеристикой. Частота сигнала равна частоте вихреобразования. Питание прибора осуществляется от внешнего источника питания. Питание и передача сигнала на вторичную аппаратуру производится по трехпроводной линии связи. | Преобразует значение расхода и объема в импульсный выходной электрический сигнал, нормированный на единицу объема, с частотой, пропорциональной расходу. Питание прибора осуществляется от встроенного автономного источника питания. Передача сигнала на вторичную аппаратуру производится по двухпроводной линии связи. |
| Выходной электрический сигнал | импульсный не нормированный. Частота равна частоте вихреобразования. Форма сигнала – меандр (скважность 2), коммутируемый ток не более 50 мА, максимальное напряжение между коллектором и эмиттером Uкэ макс не более 40 В | импульсный, нормированный на единицу объема в зависимости от Ду преобразователя. Форма сигнала – прямоугольные импульсы длительностью до 250 мкс, коммутируемый ток не более 2 мА, максимальное напряжение между коллектором и эмиттером Uкэ макс не более 15 В. |
| Тип питания | от 8 до 25 В (от внешнего источника) | от 1,7 до 3,6 В (автономное, от литиевого элемента ER18505) |
| Линия связи | 3-х проводная | 2-х проводная |
| Устойчивость к воздействию окружающей среды | C4 | C3 |
| Температура окружающего воздуха, Тос | -30…+55°С | -10…+55°С |
Преобразует значение расхода и объема в импульсный выходной электрический сигнал, нормированный на единицу объема, с частотой, пропорциональной расходу. Питание прибора осуществляется от встроенного автономного источника питания либо внешнего. Передача сигнала на вторичную аппаратуру производится по двухпроводной линии связи.
Технические характеристики вихревых расходомеров ВЭПС-Р
| Наименование показателя | Значение показателя |
| Диапазон температуры контролируемой среды, Тис | +5…+150 °С |
| Давление избыточное | не более 1,6 МПа |
| Ионная проводимость | не менее 5×10-4 См/м |
| Кинематическая вязкость | не более 1,5×10-6 м2/с |
| Атмосферное давление окружающей среды | от 84,0 до 106,7 кПа |
| Постоянное магнитное поле с напряженностью | не более 400 А/м |
| Переменное магнитное поле с частотой 50 Гц и напряженностью | не более 40 А/м |
| Устойчивость к механическим воздействиям | N1 |
| Степень пылевлагозащиты | IP65 |
| Средняя наработка на отказ | не менее 75 000 часов |
| Средний срок службы | не менее 15 лет |
| Межповерочный интервал | 4 года |
| Гарантийный срок | 8 лет |
Конструкция расходомера ВЭПС-Р
ВЭПС-Р состоит из вихревого электромагнитного преобразователя (ВЭП), который является первичным преобразователем расхода, и УФС. ВЭП с Ду 20, 25, 32, 40 мм представляет собой отрезок трубы из нержавеющей стали 12Х18Н10Т или корпус из нержавеющей стали 12Х18Н9ТЛ с узлами крепления (муфтовое соединение), ВЭП с Ду 50, 80, 100 мм — отрезок трубы из нержавеющей стали 12Х18Н10Т с узлами крепления — фланцами по ГОСТ 12820. Внутри отрезка трубы расположено тело обтекания призматической формы, за которым по направлению движения потока жидкости расположен сигнальный электрод. На внешней стороне стенки трубы расположены стойка, на которой установлен корпус УФС и магнитная система.
Корпус УФС состоит из основания, лицевой и тыльной крышек. Каждая крышка присоединена к основанию четырьмя винтами. Основание корпуса разделено на две части перегородкой. В полости между лицевой крышкой и перегородкой расположен УФС. На печатной плате УФС находится колодка клеммная ЕК500, предназначенная для внешних электрических соединений. Колодка клеммная выведена в полость между тыльной крышкой и перегородкой. На нижней стенке основания корпуса расположен герметизированный кабельный ввод. Конструкция корпуса обеспечивает возможность пломбирования изготовителем лицевой крышки с целью ограничения доступа к плате УФС.
Дополнительная информация о вихревых преобразователях расхода — ВПР
КМЧ и дополнительное оборудование к вихревым преобразователям расхода (счетчикам-расходомерам)
Комплектация и виды комплектов монтажных частей (КМЧ) и дополнительного оборудования ВПР подбираются в зависимости от типа счетчика-расходомера и его исполнения:
Присоединительная арматура:
— Комплекты монтажных частей — КМЧ Ду15-250мм для резьбового (муфтового), фланцевого или присоединения типа «Сэндвич»(межфланцевого): ответные фланцы, прокладки, болты/шпильки, гайки, шайбы) для установки счетчика (расходомера) или проставки (габаритного имитатора):
— Комплекты ответных фланцев («КОФ» по ГОСТ 12820-80 и др.)
— Переходы Ду, прямые участки (присоединительные участки) и прочие элементы трубопровода и приварные детали.
— Проставки (габаритные имитаторы, монтажные вставки).
— Уплотнения и крепеж (прокладки, болты (шпильки), гайки, шайбы)
Также возможна поставка целых монтажных водомерных узлов учета расхода: фланцевых и межфланцевых-«сэндвич» (узлы учета холодного (УУХВС) и горячего (УУГВС) водоснабжения, в состав которых входят приборы, прямые участки, КМЧ, шаровые краны и пр.).
Дополнительное оборудование узлов учета расхода (УУР):
— Монтажно-запорная арматура: краны, клапаны, присоединительные фитинги, тройники, спускники;
— Шкафы монтажные приборные;
— КИПиА: вычислители, манометры, термометры, датчики, реле, преобразователи температуры и давления, регуляторы, блоки (источники) питания, блоки управления;
— Оборудование и системы для диспетчеризации.
Периферийные устройства сбора и передачи данных: модули (M-Bas, импульсный и др.), радиомодули, концентраторы, GSM/GPRS модемы, антенны, адаптеры, конвертер, преобразователи интерфейсов, ПО (диспетчерские программы считывания данных), индикаторы, регистраторы, архиваторы, вычислители и прочее оборудование.
Кабель (электропитания и связи (сигнальный).
Общие рекомендации по размещению, монтажу и работе вихревых и других счетчиков-расходомеров (водосчётчиков)
Счетчики-расходомеры обычно предназначены для установки в отапливаемых помещениях или специальных павильонах с положительной температурой окружающей среды Тос (воздуха) обычно от 0 до +50°С и относительной влажностью не более 80%. К приборам должен быть обеспечен свободный доступ для осмотра в любое время года. Место установки должно гарантировать эксплуатацию прибора без возможных механических повреждений. Установка водосчётчиков в затапливаемых, в холодных помещениях при температуре менее 5С, и в помещениях с влажностью более 80% не рекомендуется (за исключением специальных исполнений: для отрицательных температур или «затапливаемого» исполнения для преобразователей расхода с высоким кодом пылеводозащиты (max IP68).
При монтаже вихревого счетчика-расходомера должны быть соблюдены следующие обязательные условия:
а) Преобразователь расхода (далее ВПР или просто Прибор) рекомендуется монтировать только на горизонтальном участке трубопровода.
б) Установка осуществляется таким образом, чтобы прибор всегда был заполнен жидкостью (монтаж в напорный трубопровод);
Длины прямого участка до и после счетчика-расходомера
в) Требования к прямолинейным участкам для вихревого счетчика-расходомера:
При установке прибора после отводов, запорной арматуры, переходников, фильтров и других устройств, создающих искажение потока, непосредственно перед водосчетчиком, необходимо предусмотреть прямой участок трубопроводов для спрямления потока длиной от 2 до 5Ду (в зависимости от вида предшествующего ему гидросопротивления — см. рисунок (конфузор, задвижка, отвод, фильтр, грязевик, клапан, насос и т.п.)), а за прибором — не менее 2Ду (где Ду — условный диаметр трубопровода). Необходимо учесть, что при нарушении условий монтажа появляется дополнительная погрешность измерений.
г) На случай ремонта или замены расходомера-счетчика воды перед прямым участком до прибора и после прямого участка трубопровода после прибора устанавливается запорная арматура (краны, вентили, задвижки, клапаны), а также дренажи/спускники для опорожнения отключаемого участка, которые монтируются вне зоны прямых участков.
д) Перед прибором, но после запорной арматуры вне зоны прямолинейного участка трубопровода, а также после счетчика при установке его на обратном трубопроводе ГВС или ТС (теплоснабжения), до запорной арматуры рекомендуется устанавливать фильтры воды (прямые или косые сетчатые фильтры грубой очистки).
е) Не допускается установка вихревого расходомера на расстоянии менее 2-х метров от устройств, создающих вокруг себя мощное электромагнитное поле (например, силовых трансформаторов и кабелей), а также размещение прибора в зоне действия постоянных магнитов или попадание трубопровода под напряжение.
Разрешительная и техническая документация
По заявке потребителя могут быть высланы следующие документы: карта (форма) заказа (опросный лист), сертификат/свидетельство об утверждении типа средства измерения, разрешения на применение, декларация о соответствии, письмо о признании результатов поверки, паспорт изделия, техническое описание и руководство по эксплуатации, описание типа СИ и методика поверки, а также прочие разрешительные и нормативные документы (ГОСТы, СанПиН, СНиПы и правила учета).
Паспорт, техническое описание и руководство по эксплуатации счетчика-расходомера содержат следующие основные сведения:
— Общие сведения об изделии: назначение, описание и обозначение типов (марка, модель), номер в Госреестре СИ и пр.
— Технические характеристики: измеряемая среда, рабочее давление и потери давления, температура измеряемой и окружающей среды, Ду, расходы (минимальный, переходный, номинальный, максимальный), пределы допускаемой относительной погрешности (метрологический класс), монтажная длина и пр.
— Устройство и принцип действия.
— Размещение, монтаж и подготовка к работе.
— Эксплуатация и техническое обслуживание (условия и правила монтажа, эксплуатации и демонтажа, ремонт (неисправности, причины, методы и способы их устранения).
— Условия хранения и транспортирования.
— Гарантии изготовителя, сведения о рекламациях.
— Сведения о приемке и поверке, сведения о периодической поверке.
— Масса, габаритные и присоединительные размеры.
— Комплектность, дополнительное оборудование, запчасти и принадлежности.
Ввиду относительного многообразия моделей и модификаций, сложности обозначения и формы заказа на ВЭПС-Р, рекомендуем быть внимательными при оформлении заказа, в т.ч. учитывать возможные варианты записи заказа и встречающиеся ошибки обозначения. Например, нам доводилось сталкиваться с такими ошибками в заявках:
— неправильное или некорректное название прибора: датчик воды, расходамер, датчик расхда и т.п.
— неправильные обозначения модели: ВЭПСР, ВЕПСР, (запись модели слитно), ВЭПрС и т.п.
— ошибки написания, связанные с переводом, транслитераций или раскладкой клавиатуры, например: VEPS-P, VEPS-R, VEPSP, VEPSR, (в En-раскладке) DTGC-H, D»GC-H, D»GCH, DTGCH и т.д.
Поэтому убедительная просьба, будьте внимательны при оформлении заказа на датчики расхода газа, не путайте обозначения, а если не знаете или не уверены, то напишите основные технические характеристики (диаметр условного прохода в мм), а наши менеджеры и инженеры подберут необходимый Вам прибор и доп. оборудование.
