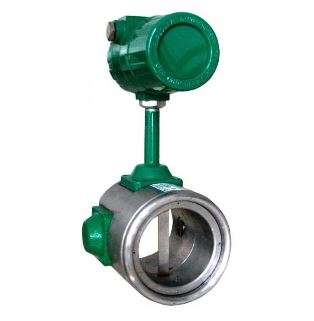

Датчики расхода жидкости ДРС.М-25…300 (Ду 50, Ду 100) предназначены для измерения объема воды, закачиваемой в нагнетательные скважины систем поддержания пластового давления (ППД) на нефтяных месторождениях или используемой в сетях водо- и теплоснабжения промышленных предприятий и организаций, и объектов коммунального хозяйства.
Датчики расхода жидкости ДРС.М-25…300 устанавливаются на открытом воздухе под навесом или в помещениях насосных блоков кустовых насосных станций, блоков водораспределительных гребенок и на пунктах учета воды при температуре окружающего воздуха от -45 до +50°С и относительной влажности воздуха до 98%.
Измеряемая среда: вода пресная (речная, озерная), подтоварная (поступающая с установок подготовки нефти), пластовая (минерализованная), их смеси и другие невзрывоопасные жидкости, неагрессивные к сталям марок 12Х18Н10Т, 20Х13, 30Х13 по ГОСТ 5632-72 с температурой от +4 до +60°С. Содержание свободного (нерастворенного) газа в жидкости не допускается.
Основные конструктивные особенности и достоинства датчиков расхода жидкости ДРС.М-25…300:
– Корпус электронного блока выполнен с двумя крышками, позволяющими осуществлять независимый доступ к зоне подключения клеммника и к электронной плате.
– Для удобства монтажа применен клеммник с пружинным зажимом.
– Введены светодиоды для индикации правильного подключения питания прибора и наличия расхода рабочей среды через прибор.
– Для усиления защиты от грозовых и коммутационных перенапряжений на плате установлен супрессор.
– Повышена влагостойкость платы, степень защиты внешней оболочки датчика, усилен контроль качества сварных швов.
– Жидкокристаллический индикатор (ЖКИ) – дополнительная функция, обеспечивающая оперативный вывод информации на дисплей мгновенного расхода в единицах м3/ч и накопленного объема, нарастающим итогом в единицах м3. ЖКИ размещается непосредственно на датчике под крышкой платы преобразователя (крышка с пломбой поверителя). От воздействия внешней среды ЖКИ защищен ударопрочным стеклом.
– Отверстие в штуцере кабельного ввода увеличено с O 8мм до O10,5мм
– Для фиксации гофрорукава на кабеле заводом выпускается резиновый фиксатор 995.00.00.009-04.
Стоимость датчика расхода ДРС.М-25…300 зависит от типоразмера (Ду50, Ду100), расходных характеристик, дополнительных опций, общего объема заказа и других ценообразующих факторов.
Цена датчика расхода ДРС.М-25…300 высылается по запросу.
Конкретные условия и цены, как заказать (купить) датчик ДРС.М-25…300, а также наличие на склад (или срок изготовления) уточняйте у менеджеров отдела продаж по электронной почте и телефону, указанным в разделе сайта Контакты.
Технические характеристики датчиков расхода жидкости ДРС.М-25…300
Устройство и работа датчика расхода жидкости ДРС.М-25…300
При протекании жидкости через проточную часть датчика расхода жидкости ДРС.М-25…300 за телом обтекания образуются пульсации давления, улавливаемые пьезоэлектрическими ультразвуковыми преобразователями пульсаций давления, расположенными в корпусе за телом обтекания по направлению движения жидкости. Частота этих пульсаций, измеренная электронной схемой пропорциональна скорости (объемному расходу) потока жидкости в проточной части датчика.
Электронная схема осуществляет управление ультразвуковыми преобразователями, обработку их сигналов, детектирование, масштабирование, цифровую фильтрацию и формирование выходных сигналов в виде последовательности «весовых» импульсов длительностью 3 мс и «ценой» импульса 0,001м3
Относительная погрешность измерения объема воды, % – ±1,5 или ±2,5 (в зависимости от исполнения).
Выходной сигнал датчика импульсный, представленный периодическим изменением электрического сопротивления выходной цепи по ГОСТ 26.010-80:
– Низкое сопротивление выходной цепи, не более Ом – 200;
– Высокое сопротивление выходной цепи, не менее Ом – 50000;
– Допускаемый ток, не более мА – 5-25.
Условия эксплуатации и показатели надежности датчиков расхода жидкости ДРС.М-25…300
Датчики расхода жидкости ДРС.М-25…300 устанавливаются на открытом воздухе под навесом или в помещениях насосных блоков кустовых насосных станций, блоков водораспределительных гребенок и на пунктах учета воды при температуре окружающего воздуха от -45 до +50°С и относительной влажности воздуха до 98%.
Измеряемая среда: вода пресная (речная, озерная), подтоварная (поступающая с установок подготовки нефти), пластовая (минерализованная), их смеси и другие невзрывоопасные жидкости, неагрессивные к сталям марок 12Х18Н10Т, 20Х13, 30Х13 по ГОСТ 5632-72 с температурой от +4 до +60°С. Содержание свободного (нерастворенного) газа в жидкости не допускается.
Диапазон рабочих давлений, МПа –20 или 25.
Датчик устойчив к воздействию моющих жидкостей, обеспечивающих удаление загрязнений нефтепродуктами, потоку воды обратного направления.
Датчик сохраняет работоспособность после замерзания и последующего оттаивания воды в проточной части, а также при образовании «наледи» на наружных поверхностях.
Положение датчика в трубопроводе произвольное (направление потока жидкости должно быть снизу вверх при положении датчика, отличном от горизонтального).
Электрическое питание датчика от источника постоянного тока напряжением от 20 до 27 В;
Потребляемая мощность, не более 1.5 Вт.
Срок службы – не менее 12 лет.
Межповерочный интервал – 5 лет.
Соединение датчика с вычислителем или с измерительной системой осуществляется четырехжильным неэкранированным кабелем длиной до 300 м.
Параметры модификаций датчиков расхода ДРС.М-25…300
| Модификация датчика расхода жидкости | Диаметр условного прохода Ду, мм | Наименьший расход, м3/ч Qmin | Наибольший расход, м3/ч Qmax | Эксплуатационный расход Qi, м3/ч | |
| наименьший Qэ min | наибольший Qэ maх | ||||
| ДРС.М-25А-Х2-H-Х4 | 50 | 0,8 | 32,0 | 1,0 | 25,0 |
| ДРС.М-25А-Х2-P-Х4 | 0,6 | 0,7 | |||
| ДРС.М-25-Х2-H-Х4 | 100 | 0,8 | 32,0 | 1,0 | 25,0 |
| ДРС.М-25-Х2-P-Х4 | 0,6 | 0,7 | |||
| ДРС.М-50-Х2-H-Х4 | 100 | 1.25 | 55,0 | 2,0 | 50,0 |
| ДРС.М-50-Х2-P-Х4 | 1,0 | 1,2 | |||
| ДРС.М-200-Х2-H-Х4 | 100 | 6.0 | 220,0 | 8,0 | 200,0 |
| ДРС.М-200-Х2-P-Х4 | 5,0 | 6,0 | |||
| ДРС.М-300-Х2-H-Х4 | 100 | 10.0 | 330,0 | 12,0 | 300,0 |
| ДРС.М-300-Х2-P-Х4 | 8,2 | 10,0 | |||
Примечания:
Объем воды, протекающей через датчик за время одного измерения должен быть не менее 0,3м3, а продолжительность одного измерения – не менее 30с.
Х2 – наибольшее рабочее давление, 20 МПа или 25 МПа.
Н, Р – диапазон расходов измеряемой среды: Н – нормальный диапазон, Р – расширенный диапазон.
Х4– основная относительная погрешность 1,5% или 2,5%.
При заказе датчика с индексом «И» есть необходимость установки ЖКИ (дополнительная функция), без индекса «И» отсутствие ЖКИ в датчике (стандартные функции).
Возможные ошибки при оформлении заказа на датчики расхода ДРС-М-25, -50, -200, -300 (расходомеры)
Рекомендуем быть внимательными при оформлении заказа на датчики расхода ДРС-М-25, -50, -200, -300 (расходомеры), в т.ч. учитывать возможные варианты записи обозначения и встречающиеся ошибки при заказе. Например, нам доводилось сталкиваться с такими неточностями и ошибками в заявках:
— неправильное или некорректное название прибора: измеритель потока, скважный датчик расхода, счетчик, индикатор, детектор, сигнализатор, регулятор, регистратор, прибор контроля, контроллер, флуометр, флоуметр, потокомер и т.п. и т.п.
— неправильные обозначения модели: ДРСМ, ДРС-М-25, ДРС.М50, ДРС-М200, ДРС-300М, ДРС.МИ (другая модель), ДСР-М, ДР.М, ДС.М и т.п.
— ошибки написания связанные с переводом, транслитераций или раскладкой клавиатуры, например: Liquid flow sensors DRS.M-25…300, datchiki raskhoda zhidkosti drs-m-25-300, LHC/V-25, LHC/V-300 (в En-раскладке) и т.д. и т.п.
Поэтому убедительная просьба, будьте внимательны при оформлении заказа на датчики ДРСМ-25…300, не путайте обозначения, а если не знаете или не уверены, то просто напишите основные технические характеристики и параметры измеряемой (контролируемой) Тис и окружающей среды — Тос отличные от нормальных условий, способы присоединения и монтажа в простой форме изложения и наши менеджеры и инженеры подберут необходимый Вам прибор, дополнительное оборудование и КМЧ по наилучшему соотношению Цена-Качество-Срок изготовления (Наличие на складе).
Техническая документация на датчики расхода жидкости ДРС.М-25…300:
см. Карта заказа ДРС.М-25…300 датчик расхода жидкости (Опросный лист).
см. Технические характеристики ДРС.М-25…300 датчик расхода жидкости (Тех.описание).
см. Руководство по эксплуатации ДРС.М-25…300 датчик расхода жидкости.
см. Методика поверки ДРС.М-25…300 датчик расхода жидкости.
По заявке потребителя могут быть высланы карта(форма) заказа (опросный лист) преобразователя расхода, сертификат/свидетельство об утверждении типа средства измерения, разрешения на применение, декларация о соответствии, паспорт расходомера, техническое описание и руководство по эксплуатации, руководство пользователя на доп. оборудование и периферийные устройства, описание типа средства измерения и методика поверки, а также прочие разрешительные и нормативные документы (ГОСТы, СанПиН, СНиПы и правила учета и т.п.).
Дополнительная информация о вихревых преобразователях расхода — ВПР
КМЧ и дополнительное оборудование к вихревым преобразователям расхода (счетчикам-расходомерам)
Комплектация и виды комплектов монтажных частей (КМЧ) и дополнительного оборудования ВПР подбираются в зависимости от типа счетчика-расходомера и его исполнения:
Присоединительная арматура:
— Комплекты монтажных частей — КМЧ Ду15-250мм для резьбового (муфтового), фланцевого или присоединения типа «Сэндвич»(межфланцевого): ответные фланцы, прокладки, болты/шпильки, гайки, шайбы) для установки счетчика (расходомера) или проставки (габаритного имитатора):
— Комплекты ответных фланцев («КОФ» по ГОСТ 12820-80 и др.)
— Переходы Ду, прямые участки (присоединительные участки) и прочие элементы трубопровода и приварные детали.
— Проставки (габаритные имитаторы, монтажные вставки).
— Уплотнения и крепеж (прокладки, болты (шпильки), гайки, шайбы)
Также возможна поставка целых монтажных водомерных узлов учета расхода: фланцевых и межфланцевых-«сэндвич» (узлы учета холодного (УУХВС) и горячего (УУГВС) водоснабжения, в состав которых входят приборы, прямые участки, КМЧ, шаровые краны и пр.).
Дополнительное оборудование узлов учета расхода (УУР):
— Монтажно-запорная арматура: краны, клапаны, присоединительные фитинги, тройники, спускники;
— Шкафы монтажные приборные;
— КИПиА: вычислители, манометры, термометры, датчики, реле, преобразователи температуры и давления, регуляторы, блоки (источники) питания, блоки управления;
— Оборудование и системы для диспетчеризации.
Переферийные устройства сбора и передачи данных: модули (M-Bas, импульсный и др.), радиомодули, концентраторы, GSM/GPRS модемы, антенны, адаптеры, конвертер, преобразователи интерфейсов, ПО (диспетчерские программы считывания данных), индикаторы, регистраторы, архиваторы, вычислители и прочее оборудование.
Кабель (электропитания и связи (сигнальный).
Общие рекомендации по размещению, монтажу и работе вихревых и других счетчиков-расходомеров (водосчётчиков)
Счетчики-расходомеры обычно предназначены для установки в отапливаемых помещениях или специальных павильонах с положительной температурой окружающей среды Тос (воздуха) обычно от 0 до +50°С и относительной влажностью не более 80%. К приборам должен быть обеспечен свободный доступ для осмотра в любое время года. Место установки должно гарантировать эксплуатацию прибора без возможных механических повреждений. Установка водосчётчиков в затапливаемых, в холодных помещениях при температуре менее 5С, и в помещениях с влажностью более 80% не рекомендуется (за исключением специальных исполнений: для отрицательных температур или «затапливаемого» исполнения для преобразователей расхода с высоким кодом пыле-водозащиты (max IP68).
При монтаже вихревого счетчика-расходомера должны быть соблюдены следующие обязательные условия:
а) Преобразователь расхода (далее ВПР или просто Прибор) рекомендуется монтировать только на горизонтальном участке трубопровода.
б) Установка осуществляется таким образом, чтобы прибор всегда был заполнен жидкостью (монтаж в напорный трубопровод);
Длины прямого участка до и после счетчика-расходомера
в) Требования к прямолинейным участкам для вихревого счетчика-расходомера:
При установке прибора после отводов, запорной арматуры, переходников, фильтров и других устройств, создающих искажение потока, непосредственно перед водосчетчиком, необходимо предусмотреть прямой участок трубопроводов для спрямления потока длиной от 2 до 5Ду (в зависимости от вида предшествующего ему гидросопротивления — см. рисунок (конфузор, задвижка, отвод, фильтр, грязевик, клапан, насос и т.п.)), а за прибором — не менее 2Ду (где Ду — условный диаметр трубопровода). Необходимо учесть, что при нарушении условий монтажа появляется дополнительная погрешность измерений.
г) На случай ремонта или замены расходомера-счетчика воды перед прямым участком до прибора и после прямого участка трубопровода после прибора устанавливается запорная арматура (краны, вентили, задвижки, клапаны), а также дренажи/спускники для опорожнения отключаемого участка, которые монтируются вне зоны прямых участков.
д) Перед прибором, но после запорной арматуры вне зоны прямолинейного участка трубопровода, а также после счетчика при установке его на обратном трубопроводе ГВС или ТС (теплоснабжения), до запорной арматуры рекомендуется устанавливать фильтры воды (прямые или косые сетчатые фильтры грубой очистки).
е) Не допускается установка вихревого расходомера на расстоянии менее 2-х метров от устройств, создающих вокруг себя мощное электромагнитное поле (например, силовых трансформаторов и кабелей), а также размещение прибора в зоне действия постоянных магнитов или попадание трубопровода под напряжение.
