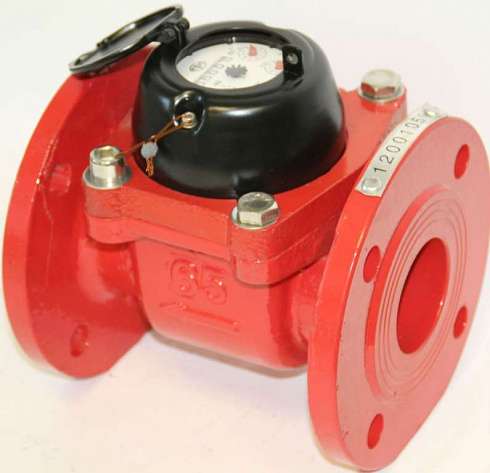

Счетчики для горячей и холодной воды турбинные ВДТХ, ВДТГ с диаметром условного прохода 50, 65, 80, 100, 125, 150, 200, 250мм используются в водоснабжении крупных промышленных предприятий, вводах многоэтажных домов, системах водоканалов.
Данные водосчетчики ВДТХ, ВДТГ предназначены для измерения объема сетевой воды по СНиП 2.04.07-86 и питьевой воды по ГОСТ 2874, протекающей в подающих или обратных трубопроводах закрытых и открытых систем теплоснабжения, системах холодного и горячего водоснабжения в диапазонах температур от 5 до 90 °С при давлении не более 1,6 МПа (16 кгс/см2).
Счетчик ВДТХ, ВДТГ имеет герметичный сухоходный механизм с роликовым и стрелочным индикаторами, показывающие измеренный объем воды в м3 и его долях (0,1 м3, 0,01 м3). При горизонтальном монтаже счетчики работают в диапазоне расходов класса «В», при вертикальном – класса «А».
По устойчивости к воздействию температуры и влажности окружающего воздуха счетчики соответствуют климатическому исполнению УХЛ и категории размещения 3 по ГОСТ 15150, но для работы при температуре окружающей среды от 5 до 60°С.
Модели счетчиков турбинных водосчетчиков ВДТХ, ВДТГ
ВДТХ-50, ВДТХ-65, ВДТХ-80, ВДТХ-100, ВДТХ-125, ВДТХ-150, ВДТХ-200, ВДТХ-250 (холодная вода)
ВДТГ-50, ВДТГ-65, ВДТГ-80, ВДТГ-100, ВДТГ-125, ВДТГ-150, ВДТГ-200, ВДТГ-250 (горячая вода)
Преимущества и отличительные особенности счетчиков ВДТХ, ВДТГ
— возможность установки на горизонтальных и вертикальных трубопроводах;
— наиболее выгодная цена по сравнению с другими типами счетчиков воды на аналогичных диаметрах и назначении;
— устойчив к перегрузкам;
— изготовлен из высококачественных материалов, что позволяет обеспечить стабильность метрологических параметров на протяжении всего срока службы;
— выполнены в сухоходное исполнение (обеспечивая надежность и продлевая срок службы прибора);
— устойчивость к внешним магнитным воздействиям (гарантия точности показаний);
— энергонезависим (не требует подключения к источникам питания);
— имеет регулировочный винт (возможность настройки и калибровки расходомера).
Основные технические характеристики счетчиков воды ВДТХ, ВДТГ
| Параметры | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 |
| Место установки прибора | ||||||||
| — для счетчика ВДТХ | ХВС | ХВС | ХВС | ХВС | ХВС | ХВС | ХВС | ХВС |
| — для счетчика ВДТГ | ГВС | ГВС | ГВС | ГВС | ГВС | ГВС | ГВС | ГВС |
| Диаметр условного прохода, мм | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 |
| Габариты | ||||||||
| Длина, мм | 200 | 200 | 225 | 250 | 250 | 300 | 350 | 450 |
| Ширина, мм | 170 | 185 | 200 | 220 | 250 | 280 | 335 | 405 |
| Высота, мм | 215 | 225 | 280 | 290 | 300 | 320 | 385 | 450 |
| Метрологический класс (по ГОСТ Р50193.1.93) | В-H(горизонтальная) / А-V (вертикальная установка) | |||||||
| Температура воды, ºС | ||||||||
| — для счетчика ВДХ | +5…+40 | +5…+40 | +5…+40 | +5…+40 | +5…+40 | +5…+40 | +5…+40 | +5…+40 |
| — для счетчика ВДГ | +5…+90 | +5…+90 | +5…+90 | +5…+90 | +5…+90 | +5…+90 | +5…+90 | +5…+90 |
| Расход воды, м3/ч | ||||||||
| Минимальный (Qmin) | 0,60 | 1,2 | 1,6 | 2,4 | 2,4 | 2,5 | 6,0 | 15,0 |
| Переходный (Qt) | ||||||||
| — Класс В | 3,0 | 3,5 | 5,0 | 6,0 | 8,0 | 12,0 | 20,0 | 40,0 |
| — Класс А | 4,0 | 4,7 | 6,7 | 8,0 | 10,6 | 16,0 | 54,0 | 104,0 |
| Номинальный (Qn) | 20 | 35 | 60 | 90 | 125 | 215 | 325 | 600 |
| Максимальный (Qmax) | 40 | 70 | 120 | 180 | 250 | 430 | 650 | 1200 |
| Порог чувствительности | 0,5 | 0,5 | 0,6 | 0,9 | 1,2 | 1,3 | 3,0 | 7,0 |
| Относительная погрешность измерения, %, не более | ±2 | ±2 | ±2 | ±2 | ±2 | ±2 | ±2 | ±2 |
| Наибольшее количество воды (1000 ), измеренное счетчиком | ||||||||
| — за сутки | 0,48 | 0,9 | 1,65 | 2,9 | 5,0 | 5,7 | 7,6 | 14,0 |
| — за месяц | 11 | 18 | 33 | 58 | 100 | 114 | 150 | 280 |
| Верхний предел показаний, м3 | 999 999 | |||||||
| аименьшая цена деления, м3 | 0,001 | |||||||
| Присоединение к трубопроводу | фланцевое по ГОСТ 12817-80 | |||||||
| Масса, кг, не более | 12 | 13 | 16 | 18 | 20 | 42 | 64 | 94 |
| Гарантийный срок эксплуатации, мес. | 18 | 18 | 18 | 18 | 18 | 18 | 18 | 18 |
| Срок службы, лет | 12 | 12 | 12 | 12 | 12 | 12 | 12 | 12 |
| Межповерочный интервал, лет | ||||||||
| — при установке на ХВС | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 |
| — при установке на ГВС | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 |
Возможные ошибки при оформлении заказа на счетчики турбинные холодной и горячей воды ВДТХ, ВДТГ
При заказе турбинных счетчиков воды ВДТХ, ВДТГ рекомендуем быть внимательными при оформлении заказа, в т.ч. учитывать возможные варианты записи обозначения и встречающиеся ошибки при заказе. Например, нам доводилось сталкиваться с такими ошибками в заявках:
— неправильное или некорректное название прибора: домовой водомер, турбинный водосчетчик, турбинный измеритель расхода, расходомер, водометр, датчик потока, преобразователь расхода, флоуметр, флуометр и прочие ошибки в названии прибора.
— неправильные обозначения модели и орфографические ошибки: ДВтх, ДВТГ, ВДТХ5О, ВДТХ-8О, ВДТГ-1О0, ДВТГ-15О и т.п.
— ошибки написания, связанные с переводом, транслитерацией или раскладкой клавиатуры, например: hot water meters, schetchiki goryachej vody, VDT{-50, DLNU-100, DLNU, DLN{-10O (в En-раскладке) VDTG-150, VDTH-5O, VDTH, WDTG и т.д. и т.п.
Поэтому убедительная просьба, будьте внимательны при оформлении заказа на водосчетчики ВДТХ, ВДТГ, не путайте обозначения, а если не знаете или не уверены, то просто напишите основные технические характеристики (Ду, температуру измеряемой среды и т.п.) и условия эксплуатации в простой форме изложения, а инженеры нашего предприятия подберут необходимый Вам прибор и доп. оборудование по наилучшему соотношению Цена — Качество — Срок изготовления (наличие на складе).
Дополнительная информация о тахометрических крыльчатых и турбинных счетчиках воды
КМЧ и дополнительное оборудование к тахометрическим водосчетчикам
Комплектация и виды комплектов монтажных частей (КМЧ) и дополнительного оборудования подбирается в зависимости от типа счетчика воды:
— квартирные счетчики (бытовые/индивидуальные крыльчатые Ду15, Ду20);
— домовые счетчики (общедомовые турбинные Ду25,32,40,40);
— промышленные (турбинные Ду свыше 50мм);
— комбинированные (с двумя счетчиками: для большого и малого расходов);
см. номенклатуру, цены и технические описания счётчиков-расходомеров жидкости (водосчетчиков).
см. дополнительное оборудование и монтажно-запорная арматура для расходомеров.
Базовая комплектация квартирного крыльчатого водосчетчика (Ду15-20мм) относительно проста:
— комплект штуцеров (присоединители — «Американки»): штуцер(удлинитель), гайка, прокладка (G1/2(Ду15) или G3/4(Ду20) по 2 шт., материал латунь или сталь с гальваническим покрытием);
— кран шаровый (Ду15 или Ду20, до 1,6МПа, материал обычно латунь или сталь);
— фильтр сетчатый грубой очистки воды (прямой или косой, латунный или стальной);
— редуктор давления (с манометром или без);
— дополнительные выходы (помимо импульсного): многоимпульсные выхода (2,4), частотный, токовый-4-20мА, цифровой-RS232/RS485, радиовыход.
см. комплект МСС (монтажная сборка счетчика) для водосчетчиков Ду15, Ду20.
Общедомовые и промышленные турбинные счетчики воды могут иметь достаточно сложную и разнообразную комплектацию:
помимо базовой комплектации, аналогичной квартирным индивидуальным приборам учета (присоединители, краны, фильтры, редуктора) возможна комплектация турбинных приборов следующим дополнительным оборудованием:
Присоединительная арматура:
— Комплекты монтажных частей — КМЧ Ду15-400мм для резьбового, фланцевого или присоединения типа «Сэндвич».
(ответные фланцы, прокладки, болты/шпильки, гайки, шайбы) для установки счетчика (расходомера) или проставки (габаритного имитатора):
— Комплекты ответных фланцев (КОФ по ГОСТ 12820-80 и др.)
— Переходы Ду, прямые участки (присоединительные участки) и прочие элементы трубопровода
— Проставки (габаритные имитаторы, монтажные вставки)
— Уплотнения и крепеж (прокладки, болты(шпильки), гайки, шайбы)
Также возможна поставка целых монтажных водомерных узлов учета расхода: фланцевых и межфланцевых-«сэндвич»(прямые участки + габаритная вставка + КМЧ).
Дополнительное оборудование узлов учета расхода (УУР):
— Монтажно-запорная арматура: краны, клапаны, присоединительные фитинги, тройники, спускники
— Шкафы монтажные
— КИПиА: манометры, термометры, датчики, реле, преобразователи температуры и давления, регуляторы, блоки(источники) питания, блоки управления.
— Оборудование и системы для диспетчеризации
Периферийные устройства сбора и передачи данных: модули (M-Bas, МИД, импульсный), радиомодули, концентраторы, ОТР, GSM/GPRS модемы, антенны, адаптеры, конвертер, преобразователи интерфейсов, ПО (диспетчерские программы считывания данных), регистраторы, архиваторы и прочее оборудование.
Кабель (электропитания и связи(сигнальный).
Общие рекомендации по размещению, монтажу и работе тахометрических счетчиков воды (водосчетчиков)
Тахометрические (крыльчатые (Ду15-20) и турбинные (Ду25 и более)) водосчётчики (далее — ВС) обычно предназначены для установки в отапливаемых помещениях или специальных павильонах с температурой окружающей среды Тос (воздуха) обычно от +5 до +50С и относительной влажностью не более 80%. К приборам должен быть обеспечен свободный доступ для осмотра в любое время года. Место установки должно гарантировать эксплуатацию прибора без возможных механических повреждений. Установка водосчётчиков в затапливаемых, в холодных помещениях при температуре менее 5С, и в помещениях с влажностью более 80% не рекомендуется (за исключением специального затапливаемого исполнения с кодом пыле-водозащиты IP68).
При монтаже тахометрического водосчётчика должны быть соблюдены следующие обязательные условия:
а) Тахометрический водосчётчик (далее ВС или СВ) монтируется только на горизонтальном участке трубопровода в «разгруженном» положении — циферблатом вверх, при этом крыльчатые счётчики Ду15 и Ду20 мм работают в заявленном в паспорте диапазоне расходов (обычно класса В), а при монтаже на вертикальном участке или циферблатом параллельно стене, ВС начинает работает в диапазоне расходов соответствующих предыдущему менее точному классу (если был класс В, то станет А; а если С, то В, см. технические характеристики, заявленные в паспорте прибора).
б) Установка осуществляется таким образом, чтобы прибор всегда был заполнен водой (монтаж в напорный трубопровод);
в) При установке тахометрического водосчётчика после отводов, запорной арматуры, переходников, фильтров и других устройств, создающих искажение потока, непосредственно перед ВС необходимо предусмотреть прямой участок трубопроводов для спрямления потока длиной не менее 5Ду, а за прибором — не менее 1Ду (где Ду — условный диаметр трубопровода). Прямой участок трубопровода перед малорасходными ВС (Ду=15-40мм) не требуется, если ВС монтируется с комплектом поставляемых заводом — изготовителем присоединителей (штуцеров-удлинителей) специальной конструкции, стабилизирующих поток воды до ламинарного течения. Необходимо учесть, что при нарушении условий монтажа появляется дополнительная погрешность.
г) На случай ремонта или замены счетчика воды (далее СВ) перед прямым участком до прибора и после прямого участка трубопровода после прибора устанавливается запорная арматура (краны, вентили, задвижки, клапаны), а также спускники для опорожнения отключаемого участка, которые монтируются вне зоны прямых участков.
д) Перед малорасходными СВ (Ду=15-40мм), но после запорной арматуры вне зоны прямолинейного участка трубопровода; а также после счетчика при установке его на обратном трубопроводе ГВС или ТС(теплоснабжения), до запорной арматуры рекомендуется устанавливать фильтры воды (прямые или косые сетчатые фильтры грубой очистки).
е) Не допускается установка СВ на расстоянии менее 2-х метров от устройств, создающих вокруг себя мощное электро-магнитное поле (например, силовых трансформаторов), а также размещение прибора в зоне действия постоянных магнитов, использование потребителем «стоп-магнита» вообще противозаконно.
Разрешительная и техническая документация
По заявке потребителя могут быть высланы следующие документы: карта(форма) заказа (опросный лист), сертификат/свидетельство об утверждении типа средства измерения, разрешения на применение, декларация о соответствии, письмо о признании результатов поверки, паспорт изделия, техническое описание и руководство по эксплуатации, описание типа СИ и методика поверки, а также прочие разрешительные и нормативные документы (ГОСТы, СанПиН, СНиПы и правила учета).
Паспорт, техническое описание и руководство по эксплуатации счетчика воды содержит следующие основные сведения:
— Общие сведения об изделии: назначение, описание и обозначение типов (марка, модель), номер в Госреестре СИ и пр.
— Технические характеристики: измеряемая среда, рабочее давление и потери давления, температура измеряемой и окружающей среды, Ду, расходы (минимальный, переходный, номинальный, максимальный), пределы допускаемой относительной погрешности (метрологический класс), монтажная длина и пр.
— Устройство и принцип действия.
— Размещение, монтаж и подготовка к работе.
— Эксплуатация и техническое обслуживание (условия и правила монтажа, эксплуатации и демонтажа, ремонт (неисправности, причины, методы и способы их устранения).
— Условия хранения и транспортирования.
— Гарантии изготовителя, сведения о рекламациях.
— Сведения о приемке и поверке, сведения о периодической поверке.
— Масса, габаритные и присоединительные размеры.
— Комплектность, дополнительное оборудование, запчасти и принадлежности.
