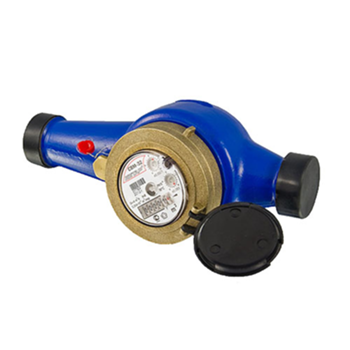

Счетчики холодной и горячей воды СВМ-25 крыльчатые (Ду 25, 32, 40мм) многоструйные предназначены для измерения объемов питьевой воды по СанПиН 2.1.4.1074-2001, протекающей в системах холодного и горячего водоснабжения при температуре от +5 до +90°С и давлении до 1,0 МПа (10 кгс/см2).
Счетчики СВМ-25 имеют индикаторное устройство с роликовыми и стрелочными указателями, показывающими измеренный объем в кубических метрах и долях кубического метра.
Конструкция приборов соответствует требованиям российских и международных стандартов.
Счетчики воды СВМ-25 нечувствительны к внешнему магнитному полю, универсальны в применении, так как для холодной и горячей воды в счетчиках используются одни и те же материалы.
Приборы соответствуют метрологическому классу В, допускается только горизонтальная установка. Конструкция проливной части имеет повышенную износостойкость. Все материалы допущены к контакту с питьевой водой.
Технические характеристики счетчиков воды СВМ-25
| Наименование параметра | Значение |
| Диаметр условного прохода, Ду | 25 мм |
| Расход воды | |
| минимальный Qmin | 0,07 м3/ч |
| переходный Qt | 0,28 м3/ч |
| номинальный Qn | 3,5 м3/ч |
| максимальный Qmax | 7,0 м3/ч |
| Порог чувствительности | не более 0,025 м3/ч |
| Пределы допускаемой относительной погрешности счетчиков (при выпуске из производства и после ремонта) | |
| в диапазоне расходов от qmin до qt | 5% |
| в диапазоне расходов от qt до qmax | 2% |
| Потеря давления при наибольшем расходе воды | не более 0,1 МПа |
| Максимальный объем воды | |
| за сутки | 87,5 м3 |
| за месяц | 2625 м3 |
| Емкость индикаторного устройства | 999999 |
| Минимальная цена деления индикаторного устройства | 0,00005 |
| Длина счетчика, L | 260 мм |
| Длина счетчика со штуцерами, L1 | 370 мм |
| Высота, не более | 117 мм |
| Ширина, не более | 105 мм |
| Обозначение присоединительных размеров | |
| счетчика | G1 ¼ |
| штуцеров | G1 |
| Масса без комплекта монтажных частей | не более 2,7 кг |
| Средний срок службы счетчиков | 12 лет |
| Гарантийный срок эксплуатации | 18 месяцев |
Межповерочный интервал:
при установке счетчиков на холодную воду – 6 лет;
при установке счетчиков на горячую воду – 4 года.
СВМ-32 счетчики холодной и горячей воды многоструйные крыльчатые предназначены для измерения объемов питьевой воды по СанПиН 2.1.4.1074-2001, протекающей в системах холодного и горячего водоснабжения при температуре от +5 до +90°С и давлении до 1,0 МПа (10 кгс/см2).
Счетчики СВМ-32 имеют индикаторное устройство с роликовыми и стрелочными указателями, показывающими измеренный объем в кубических метрах и долях кубического метра.
Конструкция приборов соответствует требованиям российских и международных стандартов.
Счетчики воды СВМ-32 нечувствительны к внешнему магнитному полю, универсальны в применении, так как для холодной и горячей воды в счетчиках используются одни и те же материалы. Приборы соответствуют метрологическому классу В, допускается только горизонтальная установка.
Конструкция проливной части имеет повышенную износостойкость. Все материалы допущены к контакту с питьевой водой.
Технические характеристики счетчиков воды СВМ-32
| Наименование параметра | Значение |
| Диаметр условного прохода, Ду | 32 мм |
| Расход воды | |
| минимальный qmin | 0,12 м3/ч |
| переходный qt | 0,48 м3/ч |
| номинальный qn | 6,0 м3/ч |
| максимальный qmax | 12,0 м3/ч |
| Порог чувствительности | не более 0,04 м3/ч |
| Пределы допускаемой относительной погрешности счетчиков (при выпуске из производства и после ремонта) | |
| в диапазоне расходов от qmin до qt | 5% |
| в диапазоне расходов от qt до qmax | 2% |
| Потеря давления при наибольшем расходе воды | не более 0,1 МПа |
| Максимальный объем воды | |
| за сутки | 150 м3 |
| за месяц | 4500 м3 |
| Емкость индикаторного устройства | 999999 |
| Минимальная цена деления индикаторного устройства | 0,00005 |
| Длина счетчика, L | 260 мм |
| Длина счетчика со штуцерами, L1 | 380 мм |
| Высота, не более | 120 мм |
| Ширина, не более | 115 мм |
| Обозначение присоединительных размеров | |
| счетчика | G1 ½ |
| штуцеров | G1 ¼ |
| Масса без комплекта монтажных частей | не более 2,8 кг |
| Средний срок службы счетчиков | 12 лет |
| Гарантийный срок эксплуатации | 18 месяцев |
Межповерочный интервал:
при установке счетчиков на холодную воду – 6 лет;
при установке счетчиков на горячую воду – 4 года.
СВМ-40, СВМ-40С счетчики холодной и горячей воды многоструйные крыльчатые предназначены для измерения объемов питьевой воды по СанПиН 2.1.4.1074-2001, протекающей в системах холодного и горячего водоснабжения при температуре от +5 до +90°С и давлении до 1,0 МПа (10 кгс/см2).
Счетчики СВМ-40, СВМ-40С имеют индикаторное устройство с роликовыми и стрелочными указателями, показывающими измеренный объем в кубических метрах и долях кубического метра.
Счетчики воды СВМ-40, СВМ-40С нечувствительны к внешнему магнитному полю, универсальны в применении, так как для холодной и горячей воды в счетчиках используются одни и те же материалы.
Счетчики воды СВМ-40 соответствуют метрологическому классу В, допускается только горизонтальная установка. Конструкция проливной части имеет повышенную износостойкость. Все материалы допущены к контакту с питьевой водой.
Счетчики воды СВМ-40С соответствуют высшему метрологическому классу С.
За счет уникальной конструкции проливной части счетчики воды СВМ-40С имеют минимально возможный допустимый процент погрешности измерений при тех значениях расхода, где другие приборы только начинают регистрировать поток. Счетчики воды СВМ-40С имеют повышенную износостойкость, обеспечивающую постоянство метрологических характеристик во временном диапазоне. Все материалы допущены к контакту с питьевой водой.
Основные параметры счетчиков воды СВМ-40, СВМ-40С
| Наименование параметра | Значение СВМ-40 | Значение СВМ-40С |
| Диаметр условного прохода, Ду | 40 мм | 40 мм |
| Расход воды | ||
| минимальный qmin | 0,2 м3/ч | 0,1 м3/ч |
| переходный qt | 0,8 м3/ч | 0,15 м3/ч |
| номинальный qn | 10,0 м3/ч | 10,0 м3/ч |
| максимальный qmax | 20,0 м3/ч | 20,0 м3/ч |
| Порог чувствительности, не более | 0,05 м3/ч | 0,05 м3/ч |
| Потеря давления при наибольшем расходе воды | не более 0,1 МПа | не более 0,1 МПа |
| Пределы допускаемой относительной погрешности счетчиков (при выпуске из производства и после ремонта) | ||
| в диапазоне расходов от qmin до qt | -5…+5 % | -5…+5 % |
| в диапазоне расходов от qt до qmax | -2…+2 % | -2…+2 % |
| Максимальный объем воды | ||
| за сутки | 250 м3 | 250 м3 |
| за месяц | 7500 м3 | 7500 м3 |
| Емкость индикаторного устройства | 99999,99 | 99999,99 |
| Минимальная цена деления индикаторного устройства | 0,00005 | 0,00005 |
| Длина счетчика, L | 300 мм | 300 мм |
| Длина счетчика со штуцерами, L1 | 420 мм | 420 мм |
| Высота, не более | 127 мм | 127 мм |
| Ширина, не более | 140 мм | 140 мм |
| Обозначение присоединительных размеров | ||
| счетчика | G2 | G2 |
| штуцеров | G1 ½ | G1 ½ |
| Масса без комплекта монтажных частей, не более | 3,9 кг | 3,9 кг |
| Средний срок службы счетчиков | 12 лет | 12 лет |
| Гарантийный срок эксплуатации | 18 месяцев | |
Межповерочный интервал:
при установке счетчиков на холодную воду – 6 лет;
при установке счетчиков на горячую воду – 4 года.
СВМ-25Д счетчики холодной и горячей воды многоструйные крыльчатые предназначены для измерения объемов питьевой воды по СанПиН 2.1.4.1074-2001, протекающей в системах холодного и горячего водоснабжения при температуре от +5 до +90°С и давлении до 1,0 МПа (10 кгс/см2).
Счетчики СВМ-25Д имеют индикаторное устройство с роликовыми и стрелочными указателями, показывающими измеренный объем в кубических метрах и долях кубического метра.
Счетчики СВМ-25Д имеют дополнительный дистанционный импульсный выход показаний с ценой одного импульса 0,001 м3 при параметрах коммутируемого внешнего сигнала:
| ток | от 0,001 до 0,5 А |
| напряжение | от 1 до 36 |
В постоянного или переменного тока и предназначены для автоматизированных систем учета энергоресурсов.
Счетчики воды СВМ-25Д универсальны в применении, так как для холодной и горячей воды в счетчиках используются одни и те же материалы.
Приборы соответствуют метрологическому классу В, допускается только горизонтальная установка. Конструкция проливной части имеет повышенную износостойкость. Все материалы допущены к контакту с питьевой водой.
Основные параметры счетчиков воды СВМ-25Д
| Наименование параметра | Значение |
| Диаметр условного прохода, Ду | 25 мм |
| Расход воды | |
| минимальный qmin | 0,07 м3/ч |
| переходный qt | 0,28 м3/ч |
| номинальный qn | 3,5 м3/ч |
| максимальный qmax | 7,0 м3/ч |
| Порог чувствительности | не более 0,025 м3/ч |
| Пределы допускаемой относительной погрешности счетчиков (при выпуске из производства и после ремонта) | |
| в диапазоне расходов от qmin до qt | 5% |
| в диапазоне расходов от qt до qmax | 2% |
| Потеря давления при наибольшем расходе воды | не более 0,1 МПа |
| Максимальный объем воды | |
| за сутки | 87,5 м3 |
| за месяц | 2625 м3 |
| Емкость индикаторного устройства | 999999 |
| Минимальная цена деления индикаторного устройства | 0,00005 |
| Длина счетчика, L | 260 мм |
| Длина счетчика со штуцерами, L1 | 370 мм |
| Высота, не более | 117 мм |
| Ширина, не более | 105 мм |
| Обозначение присоединительных размеров | |
| счетчика | G1 ¼ |
| штуцеров | G1 |
| Масса без комплекта монтажных частей | не более 2,7 кг |
| Средний срок службы счетчиков | 12 лет |
| Гарантийный срок эксплуатации | 18 месяцев |
Межповерочный интервал:
при установке счетчиков на холодную воду – 6 лет;
при установке счетчиков на горячую воду – 4 года.
СВМ-32Д счетчики холодной и горячей воды многоструйные крыльчатые предназначены для измерения объемов питьевой воды по СанПиН 2.1.4.1074-2001, протекающей в системах холодного и горячего водоснабжения при температуре от +5 до +90°С и давлении до 1,0 МПа (10 кгс/см2).
Счетчики СВМ-32Д имеют индикаторное устройство с роликовыми и стрелочными указателями, показывающими измеренный объем в кубических метрах и долях кубического метра.
Счетчики СВМ-32Д имеют дополнительный дистанционный импульсный выход показаний с ценой одного импульса 0,001 м3 при параметрах коммутируемого внешнего сигнала:
| ток | от 0,001 до 0,5 А |
| напряжение | от 1 до 36 В |
В постоянного или переменного тока и предназначены для автоматизированных систем учета энергоресурсов
Счетчики воды СВМ-32Д универсальны в применении, так как для холодной и горячей воды в счетчиках используются одни и те же материалы.
Приборы соответствуют метрологическому классу В, допускается только горизонтальная установка. Конструкция проливной части имеет повышенную износостойкость. Все материалы допущены к контакту с питьевой водой.
Основные параметры счетчиков воды СВМ-32Д
| Наименование параметра | Значение |
| Диаметр условного прохода, Ду | 32 мм |
| Расход воды | |
| минимальный qmin | 0,12 м3/ч |
| переходный qt | 0,48 м3/ч |
| номинальный qn | 6,0 м3/ч |
| максимальный qmax | 12,0 м3/ч |
| Порог чувствительности, не более | 0,04 м3/ч |
| Пределы допускаемой относительной погрешности счетчиков (при выпуске из производства и после ремонта) | |
| в диапазоне расходов от qmin до qt | 5% |
| в диапазоне расходов от qt до qmax | 2% |
| Потеря давления при наибольшем расходе воды | не более 0,1 МПа |
| Максимальный объем воды | |
| за сутки | 150 м3 |
| за месяц | 4500 м3 |
| Емкость индикаторного устройства | 999999 |
| Минимальная цена деления индикаторного устройства | 0,00005 |
| Длина счетчика, L | 260 мм |
| Длина счетчика со штуцерами, L1 | 380 мм |
| Высота | не более 120 мм |
| Ширина | не более 115 мм |
| Обозначение присоединительных размеров | |
| счетчика | G1 ½ |
| штуцеров | G1 ¼ |
| Масса без комплекта монтажных частей, не более | 2,8 кг |
| Средний срок службы счетчиков | 12 лет |
| Гарантийный срок эксплуатации | 18 месяцев |
Межповерочный интервал:
при установке счетчиков на холодную воду – 6 лет;
при установке счетчиков на горячую воду – 4 года.
СВМ-40Д, СВМ-40СД счетчики холодной и горячей воды многоструйные крыльчатые предназначены для измерения объемов питьевой воды по СанПиН 2.1.4.1074-2001, протекающей в системах холодного и горячего водоснабжения при температуре от +5 до +90 °С и давлении до 1,0 МПа (10 кгс/см2).
Счетчики имеют индикаторное устройство с роликовыми и стрелочными указателями, показывающими измеренный объем в кубических метрах и долях кубического метра.
Счетчики СВМ-40Д, СВМ-40СД имеют дополнительный дистанционный импульсный выход показаний с ценой одного импульса 0,001 м3/имп. при параметрах коммутируемого внешнего сигнала:
| ток | от 0,001 до 0,5 А |
| напряжение | от 1 до 36 В |
постоянного или переменного тока и предназначены для автоматизированных систем учета энергоресурсов.
Счетчики воды СВМ-40Д, СВМ-40СД универсальны в применении, так как для холодной и горячей воды в счетчиках используются одни и те же материалы.
Счетчики воды СВМ-40Д соответствуют метрологическому классу В, допускается только горизонтальная установка. Конструкция проливной части имеет повышенную износостойкость. Все материалы допущены к контакту с питьевой водой.
Счетчики воды СВМ-40СД соответствуют высшему метрологическому классу С. За счет уникальной конструкции проливной части счетчики воды СВМ-40СД имеют минимально возможный допустимый процент погрешности измерений при тех значениях расхода, где другие приборы только начинают регистрировать поток. Счетчики воды СВМ-40СД имеют повышенную износостойкость, обеспечивающую постоянство метрологических характеристик во временном диапазоне. Все материалы допущены к контакту с питьевой водой.
Гарантийный срок эксплуатации 18 месяцев.
Межповерочный интервал:
при установке счетчиков на холодную воду – 6 лет;
при установке счетчиков на горячую воду – 4 года.
Основные параметры счетчиков воды СВМ-40Д, СВМ-40СД
| Наименование параметра | Значение СВМ-40Д | Значение СВМ-40СД |
| Диаметр условного прохода, Ду | 40 мм | 40 мм |
| Расход воды | ||
| минимальный qmin | 0,2 м3/ч | 0,1 м3/ч |
| переходный qt | 0,8 м3/ч | 0,15 м3/ч |
| номинальный qn | 10,0 м3/ч | 10,0 м3/ч |
| максимальный qmax | 20,0 м3/ч | 20,0 м3/ч |
| Порог чувствительности, не более | 0,05 м3/ч | 0,05 м3/ч |
| Пределы допускаемой относительной погрешности счетчиков [%] (при выпуске из производства и после ремонта) | ||
| в диапазоне расходов от qmin до qt | -5…+5 % | -5…+5 % |
| в диапазоне расходов от qt до qmax | -2…+5 % | -2…+5 % |
| Потеря давления при наибольшем расходе воды | не более 0,1 МПа | не более 0,1 МПа |
| Максимальный объем воды | ||
| за сутки | 250 м3 | 250 м3 |
| за месяц | 7500 м3 | 7500 м3 |
| Емкость индикаторного устройства | 99999,99 | 99999,99 |
| Минимальная цена деления индикаторного устройства | 0,00005 | 0,00005 |
| Длина счетчика, L | 300 мм | 300 мм |
| Длина счетчика со штуцерами, L1 | 420 мм | 420 мм |
| Высота, не более | 127 мм | 127 мм |
| Ширина, не более | 140 мм | 140 мм |
| Обозначение присоединительных размеров | ||
| счетчика | G2 | G2 |
| штуцеров | G1 ½ | G1 ½ |
| Масса без комплекта монтажных частей, не более | 3,9 кг | 3,9 кг |
| Средний срок службы счетчиков | 12 лет | 12 лет |
Дополнительная информация о тахометрических крыльчатых и турбинных счетчиках воды
КМЧ и дополнительное оборудование к тахометрическим водосчетчикам
Комплектация и виды комплектов монтажных частей (КМЧ) и дополнительного оборудования подбирается в зависимости от типа счетчика воды:
— квартирные счетчики (бытовые/индивидуальные крыльчатые Ду15, Ду20);
— домовые счетчики (общедомовые турбинные Ду 25,32,40,40);
— промышленные (турбинные Ду свыше 50мм);
— комбинированные (с двумя счетчиками: для большого и малого расходов);
см. номенклатуру, цены и технические описания счётчиков-расходомеров жидкости (водосчетчиков).
см. дополнительное оборудование и монтажно-запорная арматура для расходомеров.
Базовая комплектация квартирного крыльчатого водосчетчика (Ду15-20мм) относительно проста:
— комплект штуцеров (присоединители — «Американки»): штуцер(удлинитель), гайка, прокладка (G1/2(Ду15) или G3/4(Ду20) по 2 шт., материал латунь или сталь с гальваническим покрытием);
— кран шаровый (Ду15 или Ду20, до 1,6МПа, материал обычно латунь или сталь);
— фильтр сетчатый грубой очистки воды (прямой или косой, латунный или стальной);
— редуктор давления (с манометром или без);
— дополнительные выходы (помимо импульсного): многоимпульсные выхода (2,4), частотный, токовый-4-20мА, цифровой-RS232/RS485, радиовыход.
см. комплект МСС (монтажная сборка счетчика) для водосчетчиков Ду15, Ду20.
Общедомовые и промышленные турбинные счетчики воды могут иметь достаточно сложную и разнообразную комплектацию:
помимо базовой комплектации, аналогичной квартирным индивидуальным приборам учета (присоединители, краны, фильтры, редуктора) возможна комплектация турбинных приборов следующим дополнительным оборудованием:
Присоединительная арматура:
— Комплекты монтажных частей — КМЧ Ду15-400мм для резьбового, фланцевого или присоединения типа «Сэндвич».
(ответные фланцы, прокладки, болты/шпильки, гайки, шайбы) для установки счетчика (расходомера) или проставки (габаритного имитатора):
— Комплекты ответных фланцев (КОФ по ГОСТ 12820-80 и др.)
— Переходы Ду, прямые участки (присоединительные участки) и прочие элементы трубопровода
— Проставки (габаритные имитаторы, монтажные вставки)
— Уплотнения и крепеж (прокладки, болты(шпильки), гайки, шайбы)
Также возможна поставка целых монтажных водомерных узлов учета расхода: фланцевых и межфланцевых-«сэндвич»(прямые участки + габаритная вставка + КМЧ).
Дополнительное оборудование узлов учета расхода (УУР):
— Монтажно-запорная арматура: краны, клапаны, присоединительные фитинги, тройники, спускники
— Шкафы монтажные
— КИПиА: манометры, термометры, датчики, реле, преобразователи температуры и давления, регуляторы, блоки (источники) питания, блоки управления.
— Оборудование и системы для диспетчеризации
Периферийные устройства сбора и передачи данных: модули (M-Bas, МИД, импульсный), радиомодули, концентраторы, ОТР, GSM/GPRS модемы, антенны, адаптеры, конвертер, преобразователи интерфейсов, ПО (диспетчерски
партнёрства с 100+ производителями приборов
предложение широкого ассортимента товаров и услуг на постоянно высоком качестве обслуживания.
