Счетчик холодной воды СТВХ турбинный промышленный (Ду 50...200)

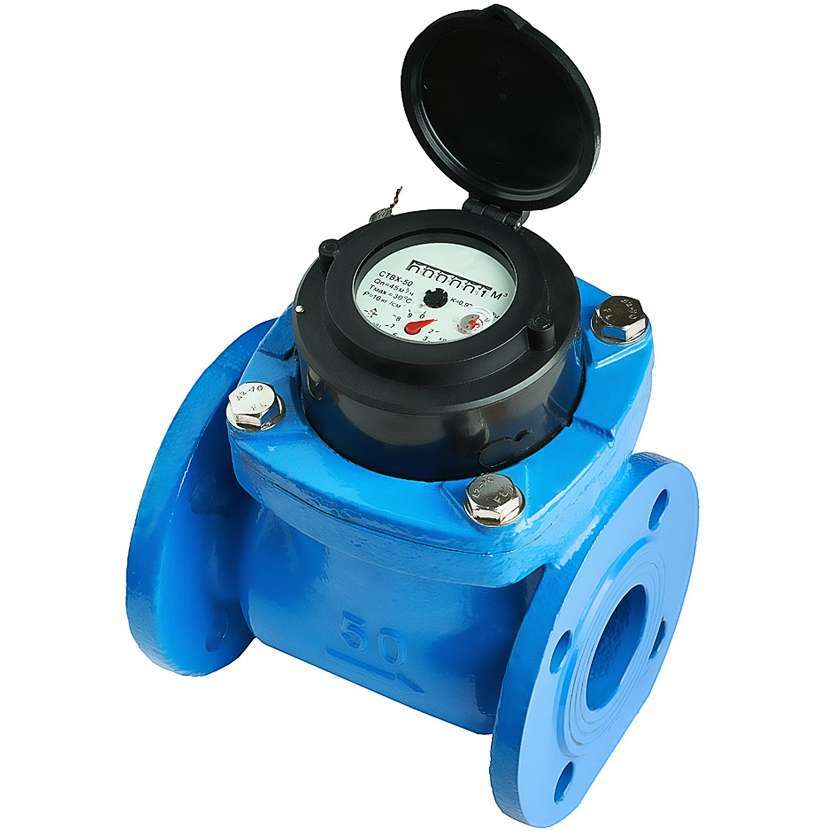

Счетчики холодной воды СТВХ турбинные промышленные (Ду 50/65/80/100/150/200-В), метрологический класс В, фланцевые-«Ф» предназначены для измерения объема (объемного расхода) питьевой или технической холодной воды с максимальной температурой 30°C и давлением до 1,6МПа.

В стандартном исполнении счетчик холодной воды СТВХ оснащен МИД-сенсором, что позволяет быстро дооснастить водосчетчик цифровым модулем МИД. Кроме того, прибор может дооснащаться стандартным импульсным герконовым датчиком (ДГ).

См. модификации и исполнения счетчика воды СТВХ-50…200-В-Ф.

См. цены на счетчик воды СТВХ, как заказать, купить (форма заказа СТВХ).

Области применения счетчика холодной воды СТВХ:

— трубопроводы;
— многоквартирные дома;
— промышленные объекты (предприятия) с высоким объемом расхода воды;
— оптимален для использования в узлах коммерческого и технического учета воды (водоучета) в системах холодного водоснабжения (ХВС) жилищно-коммунального хозяйства (ЖКХ).

Счетчик воды СТВХ-УК (исполнение -УК —  с удлиненным корпусом) применяется для замены установленных на территории бывшего СССР водосчетчиков без дополнительных затрат на переделку узлов учета.

Преимущества счетчика холодной воды СТВХ кл.В:

— соответствует ГОСТ Р 50193;
— межповерочный интервал (МПИ) 6 лет;
— универсален для применения в системах АСКУЭ — в стандартном исполнении может оснащаться как герконовым датчиков, так и цифровым модулем МИД;
— герметичный корпус, защищенный от внешних механических повреждений;
— надежная конструктивная защита от внешних магнитных полей;
— высокая степень защиты оболочки корпуса и счетного механизма от проникновения пыли и влаги IP68 (опционально, следует уточнить при заказе);
— выпускается в модификации УК (удлиненный корпус) с нестандартной монтажной длиной;
— легкость монтажа и удобство эксплуатации;
— энергонезависимость (не требует прокладки электрических сетей и независим от источника питания);
— изготовлен из экологически чистых материалов;
— возможность установки в помещениях с повышенной влажностью.

1. Модели и модификации счетчика воды СТВХ турбинного (Ду 50…200-В-Ф)

Производимые модели и типоразмеры счетчиков воды в зависимости от Ду: СТВХ-50, СТВХ-65, СТВХ-80, СТВХ-100, СТВХ-150, СТВХ-200.

Счетчики воды СТВХ-50…200-В-Д могут выпускаться в модификации ДГ, оснащенные импульсным герконовым датчиком для дистанционного контроля объемного расхода воды. Это особенно важно, когда подход к счетчику затруднен, и прямое считывание показаний практически невозможно. Цена импульса водосчетчиков: 100 литров/импульс для Ду-50,-65,-80,-100 и 1000 литров/импульс для Ду-150.

или:

Счетчики холодной воды СТВХ могут выпускаться в модификации МИД* и комплектоваться МИД-модулем (интерфейсом).

*- МИД – коммуникационный модуль импульсов и данных. МИД-интерфейс – это исполнение со счетным механизмом, оснащенным дисковым стрелочным указателем (МИД-сенсором) и посадочными креплениями для установки модуля МИД.

За счет комплектации счетчика датчиком герконовым (ДГ) или МИД-модулем* возможна интеграция в автоматизированную систему сбора данных (АСКУЭ).

также:

Счетчики холодной воды СТВХ, помимо стандартного конструктивного исполнения, выпускаются в модификации УК (удлиненный корпус).

2. Варианты оснащения счетчика СТВХ

Стандартное исполнение счетчика СТВХ:

— корпус счетного механизма подготовлен для установки МИД-интерфейса;
— чугунный корпус;
— окрашенный корпус синего цвета;
— присоединение фланцевое.

Модификация счетчика СТВХ, преподготовленного к установке МИД-интерфейса:

— стандартное исполнение;
— корпус счетного механизма подготовлен для установки МИД-интерфейса;
— счетный механизм оснащен МИД-сенсором.

Модификация счетчика СТВХ с импульсным выходом (ДГ):

— стандартное исполнение;
— датчик герконовый ДГ.

Счетчик СТВХ может выпускаться в модификации УК (удлиненный корпус) с нестандартной монтажной длиной (см. таблицу модификаций).

3. Стоимость (цена) турбинных счетчиков воды СТВХ и ценообразующие факторы

Стоимость тахометрических счетчиков холодной воды СТВХ зависит от диаметра условного прохода — ДУ (определяющего номинальный расход), варианта оснащения (см. ниже по тексту), монтажной длины, наличия импульсного выхода (ДГ) и МИД-сенсора, а также цен на доп. оборудование, объема заказа и формы оплаты.

См. также форму заказа счетчика холодной воды СТВХ турбинного промышленного.

Примеры цен на водосчетчики Ду-50,-65,-80,-100,-150,-200:

Умные промышленные счетчики воды

*- Все цены указаны исходя из мелкооптового заказа на базовое исполнение, без учета налога НДС, стоимости тары/упаковки и расходов на отгрузку/доставку.
При крупных оптовых партиях и на проектные заказы цена формируется индивидуально, исходя из объема партии, достигнутых договоренностей и адреса объекта.

См. также универсальные счетчики воды СТВУ-50…200 (на холодную и горячую воду до 120С.)

4. Технические характеристики промышленного турбинного счетчика холодной воды СТВХ-50…200

Счетный механизм промышленного турбинного счетчика холодной воды СТВХ-50…200 обеспечивает отображение показаний в м³ и его долях. На шкале счетного механизма имеется сигнальная звездочка, обеспечивающая повышение разрешающей способности счетчика. Счетчики типа СТВХ как правило, устанавливаются на узлах коммерческого учета воды во многоквартирных домах. Часто подход к счетчику затруднен, иногда вообще не представляется возможным. Для таких случаев рекомендуется использовать счетчик с дистанционным считыванием показаний. В стандартном исполнении счетчик оснащен МИД-сенсором, что позволяет быстро дооснастить прибор цифровым модулем МИД.

Кроме того, счетчик может до оснащаться стандартным импульсным датчиком (ДГ).

Принцип работы турбинных счетчиков воды (СТВХ и других тахометрических водосчетчиков) основан на измерении числа оборотов турбинки, вращающейся со скоростью, пропорциональной расходу воды, протекающей в трубопроводе. Вращение оси турбинки через магнитную муфту передается счетному механизму, по показаниям которого определяют количество воды, прошедшей через счетчик. Сухой, герметизированный в отдельной полости, счетный механизм преобразует число оборотов турбинки в показания отсчетного устройства. Конструктивно счетчики состоят из корпуса, измерительной камеры и счетного механизма, размещенного в стакане из немагнитного материала.

4.1 Метрологические характеристики счетчика воды СТВХ-50,-65,-80,-100,-150,-200

5. Комплектация при поставке счетчика холодной воды СТВХ турбинного промышленного

В комплект поставки счетчика холодной воды СТВХ турбинного входят:

— счетчик воды СТВХ (модель согласно заказу, форму заказа см. ниже по тексту);
— паспорт прибора;
— комплект уплотнительных прокладок;
— герконовый датчик – для модификации ДГ.

Форма записи обозначения при заказе счетчика холодной воды СТВХ (водосчетчика турбинного промышленного)

Для того,  чтобы заказать  (купить) счетчик воды СТВХ (водосчетчик турбинный, Ду 50…200), нужно выслать соответствующую заявку на электронную почту отдела продаж, указанную в разделе сайта Контакты, либо сделать заказ по телефону.

При оформлении заказа на счетчик холодной воды СТВХ-50,-65,-80,-100,-150,-200 (водосчетчик турбинный промышленный), следует сообщить следующие данные, руководствуясь таблицами модификаций и технических характеристик, приведенными выше, и следующей формой записи (кодом):

СТВХ-ХХ-УК-МИД(ДГ), где:

— СТВХ — счетчик холодной воды турбинный;
— ХХ — Ду (50/65/80/100/150/200-В);
— УК — удлиненный корпус (с нестандартной длиной), — если требуется;
— МИД — с МИД-интерфейсом (если нужен) или
— ДГ — импульсный герконовый выход, если нужен.
— Ф —  фланцевое исполнение (по умолчанию может не указываться).
Например, полная форма обозначения (ПФО) будет иметь вид:
Счетчик холодной воды СТВХ-65В-ДГ-Ф с импульсным выходом (без КОФ)

См. также таблицу возможных исполнений (модификаций) водосчетчика СТВХ.

См. характеристики водосчетчика СТВХ-СТРИМ метрологического класса С, Ду50…200.

См. характеристики «умного» водосчетчика СТВХ-СТРИМ-МИД-Р-IP68 метрологического класса С с интерфейсом LoRaWAN, Ду50…200.

Возможные ошибки при оформлении заказа на турбинные  счетчики воды СТВХ50, СТВХ65, СТВХ80, СТВХ100, СТВХ150, СТВХ200 (Ду50, Ду65, Ду80, Ду100, Ду150, Ду200)

При заказе водомеров — турбинных счетчиков воды СТВХ50, СТВХ65, СТВХ80, СТВХ100, СТВХ150, СТВХ200 (Ду50, Ду65, Ду80, Ду100, Ду150, Ду200) рекомендуем быть внимательными при оформлении заказа, в т.ч. учитывать возможные варианты записи обозначения и встречающиеся ошибки при заказе. Например, нам доводилось сталкиваться с такими ошибками в заявках:
— неправильное или некорректное название прибора: водомер, водометр, тахометрический водосчетчик, крыльчатый счетчик воды, турбинный измеритель датчик преобразователь расхода, расходомер, флуометр, флоуметр, регистратор, детектор, сенсор, прибор учета водопотребления потребления горячей и холодной воды водоучета, регулятор и т.п.
— неправильные обозначения модели и орфографические ошибки: СТ-ВХ, СТВ-Х, СВТХ, ТСВХ, ВСТХ; СХВ, СВХ; CTBX (латиницей вместо кириллицы) и т.п.
— ошибки написания связанные с переводом, транслитерацией или раскладкой клавиатуры, например: turbine water meter, tachometer water meter, schetchik holodnoj vody stvh turbinnyj promyshlennyj du-50-200, CND{, CND{-LU, CND{-VBL (в En-раскладке) и т.д. и т.п.

Поэтому убедительная просьба, будьте внимательны при оформлении заказа на расходомеры — водосчетчики СВТХ на холодную воду (ХВС), не путайте обозначения, а если не знаете или не уверены, то просто напишите основные технические характеристики прибора в простой форме изложения, а инженеры нашего предприятия подберут необходимый Вам прибор и доп. оборудование по наилучшему соотношению Цена — Качество — Срок изготовления (наличие на складе).

Техническая документация на счетчик воды СТВХ-50/65/80/100/150/200
см. Карта заказа СТВХ-50/65/80/100/150/200 счетчик воды турбинный (скачать опросный лист).
см. Технические характеристики СТВХ-50/65/80/100/150/200 счетчик воды турбинный (Тех.описание).
см. Руководство по эксплуатации СТВХ-50/65/80/100/150/200 счетчик воды турбинный.
см. Методика поверки СТВХ-50/65/80/100/150/200 счетчик воды турбинный.
По заявке потребителя могут быть высланы карта(форма) заказа (опросный лист), сертификат/свидетельство об утверждении типа средства измерения, разрешения на применение, декларация о соответствии, паспорт, техническое описание и руководство по эксплуатации, руководство пользователя на доп. оборудование и периферийные устройства, описание типа средства измерения и методика поверки, а также прочие разрешительные и нормативные документы (ГОСТы, СанПиН, СНиПы и правила учета и т.п.).

Дополнительная информация о тахометрических крыльчатых и турбинных счетчиках воды

КМЧ и дополнительное оборудование к тахометрическим водосчетчикам

Комплектация и виды комплектов монтажных частей (КМЧ) и дополнительного оборудования подбирается в зависимости от типа счетчика воды:
— квартирные счетчики (бытовые/индивидуальные крыльчатые Ду15, Ду20);
— домовые счетчики (общедомовые турбинные Ду25,32,40,40);
— промышленные (турбинные Ду свыше 50мм);
— комбинированные (с двумя счетчиками: для большого и малого расходов);
см. номенклатуру, цены и технические описания счётчиков-расходомеров жидкости (водосчетчиков).
см. дополнительное оборудование и монтажно-запорная арматура для расходомеров.

Базовая комплектация квартирного крыльчатого водосчетчика (Ду15-20мм) относительно проста:
— комплект штуцеров (присоединители — «Американки»): штуцер(удлинитель), гайка, прокладка (G1/2(Ду15) или G3/4(Ду20) по 2 шт., материал латунь или сталь с гальваническим покрытием);
— кран шаровый (Ду15 или Ду20, до 1,6МПа, материал обычно латунь или сталь);
— фильтр сетчатый грубой очистки воды (прямой или косой, латунный или стальной);
— редуктор давления (с манометром или без);
— дополнительные выходы (помимо импульсного): многоимпульсные выхода (2,4), частотный, токовый-4-20мА, цифровой-RS232/RS485, радиовыход.
см. комплект МСС (монтажная сборка счетчика) для водосчетчиков Ду15, Ду20.

Общедомовые и промышленные турбинные счетчики воды могут иметь достаточно сложную и разнообразную комплектацию:
помимо базовой комплектации, аналогичной квартирным индивидуальным приборам учета (присоединители, краны, фильтры, редуктора) возможна комплектация турбинных приборов следующим дополнительным оборудованием:

Присоединительная арматура:
— Комплекты монтажных частей — КМЧ Ду15-400мм для резьбового, фланцевого или присоединения типа «Сэндвич».
(ответные фланцы, прокладки, болты/шпильки, гайки, шайбы) для установки счетчика (расходомера) или проставки (габаритного имитатора):
— Комплекты ответных фланцев (КОФ по ГОСТ 12820-80 и др.)
— Переходы Ду, прямые участки (присоединительные участки) и прочие элементы трубопровода
— Проставки (габаритные имитаторы, монтажные вставки)
— Уплотнения и крепеж (прокладки, болты(шпильки), гайки, шайбы)
Также возможна поставка целых монтажных водомерных узлов учета расхода: фланцевых и межфланцевых-«сэндвич»(прямые участки + габаритная вставка + КМЧ).

Дополнительное оборудование узлов учета расхода (УУР):
— Монтажно-запорная арматура: краны, клапаны, присоединительные фитинги, тройники, спускники
— Шкафы монтажные
— КИПиА: манометры, термометры, датчики, реле, преобразователи температуры и давления, регуляторы, блоки(источники) питания, блоки управления.
— Оборудование и системы для диспетчеризации
Периферийные устройства сбора и передачи данных: модули (M-Bas, МИД, импульсный), радиомодули, концентраторы, ОТР, GSM/GPRS модемы, антенны, адаптеры, конвертер, преобразователи интерфейсов, ПО (диспетчерские программы считывания данных), регистраторы, архиваторы и прочее оборудование.
Кабель (электропитания и связи(сигнальный).

Общие рекомендации по размещению, монтажу и работе тахометрических счетчиков воды (водосчетчиков)

Тахометрические (крыльчатые (Ду15-20) и турбинные (Ду25 и более)) водосчётчики (далее — ВС) обычно предназначены для установки в отапливаемых помещениях или специальных павильонах с температурой окружающей среды Тос (воздуха) обычно от +5 до +50°С и относительной влажностью не более 80%. К приборам должен быть обеспечен свободный доступ для осмотра в любое время года. Место установки должно гарантировать эксплуатацию прибора без возможных механических повреждений. Установка водосчётчиков в затапливаемых, в холодных помещениях при температуре менее 5°С, и в помещениях с влажностью более 80% не рекомендуется (за исключением специального затапливаемого исполнения с кодом пыле-водозащиты IP68).

При монтаже тахометрического водосчётчика должны быть соблюдены следующие обязательные условия:

а) Тахометрический водосчётчик (далее ВС или СВ) монтируется только на горизонтальном участке трубопровода в «разгруженном» положении — циферблатом вверх, при этом крыльчатые счётчики Ду15 и Ду20 мм работают в заявленном в паспорте диапазоне расходов (обычно класса В), а при монтаже на вертикальном участке или циферблатом параллельно стене, ВС начинает работает в диапазоне расходов соответствующих предыдущему менее точному классу (если был класс В, то станет А; а если С, то В, см. технические характеристики, заявленные в паспорте прибора).

б) Установка осуществляется таким образом, чтобы прибор всегда был заполнен водой (монтаж в напорный трубопровод);

в) При установке тахометрического водосчётчика после отводов, запорной арматуры, переходников, фильтров и других устройств, создающих искажение потока, непосредственно перед ВС необходимо предусмотреть прямой участок трубопроводов для спрямления потока длиной не менее 5Ду, а за прибором — не менее 1Ду (где Ду — условный диаметр трубопровода). Прямой участок трубопровода перед малорасходными ВС (Ду=15-40мм) не требуется, если ВС монтируется с комплектом поставляемых заводом — изготовителем присоединителей (штуцеров-удлинителей) специальной конструкции, стабилизирующих поток воды до ламинарного течения. Необходимо учесть, что при нарушении условий монтажа появляется дополнительная погрешность.

г) На случай ремонта или замены счетчика воды (далее СВ) перед прямым участком до прибора и после прямого участка трубопровода после прибора устанавливается запорная арматура (краны, вентили, задвижки, клапаны), а также спускники для опорожнения отключаемого участка, которые монтируются вне зоны прямых участков.

д) Перед малорасходными СВ (Ду=15-40мм), но после запорной арматуры вне зоны прямолинейного участка трубопровода; а также после счетчика при установке его на обратном трубопроводе ГВС или ТС(теплоснабжения), до запорной арматуры рекомендуется устанавливать фильтры воды (прямые или косые сетчатые фильтры грубой очистки).

е) Не допускается установка СВ на расстоянии менее 2-х метров от устройств, создающих вокруг себя мощное электро-магнитное поле (напр
