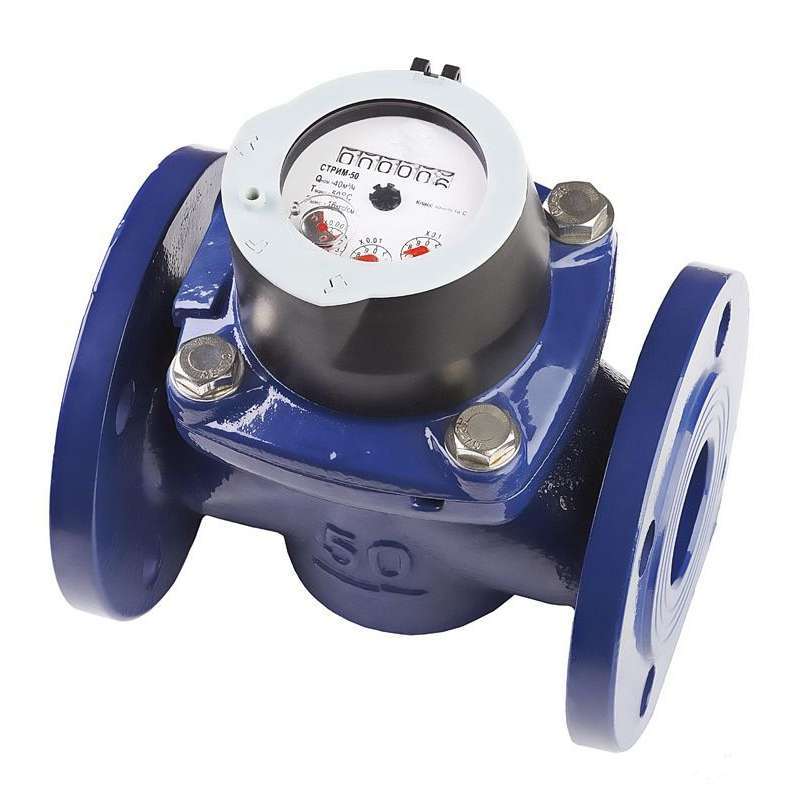

Счетчик холодной воды СТВХ-СТРИМ турбинный, класс С

Фланцевый турбинный промышленный и общедомовой счетчик холодной воды СТВХ-СТРИМ, метрологический класс С, Ду50/65/80/100/150/200, предназначен для для измерения объема потребленной сетевой и питьевой воды с максимальной температурой 50°C и давлением до 1,6 МПа в узлах коммерческого учета воды в многоквартирных домах и на предприятиях с широким диапазоном расходов воды, в том числе в помещениях с повышенной влажностью. За счет комплектации счетчика датчиком герконовым (ДГ) или МИД-модулем* возможна интеграция в автоматизированную систему сбора данных (АСКУЭ).

*- МИД – коммуникационный модуль импульсов и данных. МИД-интерфейс – это исполнение со счетным механизмом, оснащенным дисковым стрелочным указателем (МИД-сенсором) и посадочными креплениями для установки модуля МИД.

Счетчики холодной воды СТВХ СТРИМ могут выпускаться в модификации ДГ, оснащенные импульсным герконовым датчиком для дистанционного контроля объемного расхода воды. Это особенно важно, когда подход к счетчику затруднен, и прямое считывание показаний практически невозможно.

Модели тахометрических счетчиков СТВХ-СТРИМ в зависимости от типоразмера: СТРИМ-50, СТРИМ-65, СТРИМ-80, СТРИМ-100, СТРИМ-150, СТРИМ-200 (см. также характеристики моделей СТВХ СТРИМ).

Преимущества счетчиков воды СТВХ СТРИМ:

— межповерочный интервал (МПИ) 6 лет;

— высокоточный водосчетчик, соответствует метрологическому классу С;

— высокая степень пылевлагозащиты IP68 (водонепроницаемый);

— уникальный широкий измерительный диапазон расхода воды;

— высокая перегрузочная способность;

— счетный механизм подготовлен к установке МИД-модуля;

— точно и корректно работает с водой низкого качества;

— надежная конструкционная защита от внешнего магнитного воздействия;

— минимальные затраты на установку и эксплуатацию;

— не требует прокладки электрических сетей – счетчик независим от источников питания;

— пожаро- и взрывобезопасный;

— высокая перегрузочная способность по расходу и давлению;

— полностью соответствует ГОСТ Р 50193 и требованиям санитарно-эпидемиологического контроля.

Стоимость счетчиков холодной воды СТВХ-СТРИМ и ценообразующие факторы

Стоимость турбинных счетчиков холодной воды СТВХ-СТРИМ зависит от типоразмера (диаметра условного прохода Ду, определяющего номинальный расход), варианта оснащения (см. подробную информацию ниже), монтажной длины, наличия импульсного выхода (ДГ) и МИД-сенсора, а также цен на дополнительное оборудование, объема заказа и формы оплаты.

См. форму заказа счетчиков СТВХ СТРИМ.

Примеры цен на водосчетчики СТВХ-СТРИМ Ду-50,-65,-80,-100,-150,-200:

Умные промышленные счетчики воды

*- Все приведенные выше цены на счетчики СТВХ-СТРИМ указаны исходя из мелкооптового заказа на базовое исполнение, без учета налога НДС=20%, стоимости тары/упаковки и расходов на отгрузку/доставку.
При крупных оптовых партиях и на проектные заказы цена формируется индивидуально, исходя из объема партии, достигнутых договоренностей и адреса объекта.
Конкретные условия и цены, как заказать (купить), а также наличие на складе счетчиков воды СТВХ-СТРИМ (или срок изготовления/производства) уточняйте у менеджеров.

См. также универсальные счетчики воды СТВУ-50…200 (на холодную и горячую воду до 120С.)

Варианты оснащения счетчиков холодной воды СТВХ СТРИМ

Стандартное исполнение счетчика холодной воды СТВХ-СТРИМ, класс С подразумевает следующее:

— счетный механизм оснащен МИД-сенсором;
— корпус счетного механизма подготовлен для установки МИД;
— чугунный корпус;
— окрашенный корпус синего цвета;
— присоединение фланцевое;

Также счетчики холодной воды СТВХ СТРИМ могут выпускаться в модификации ДГ, оснащенные импульсным герконовым датчиком для дистанционного контроля объемного расхода воды.

Технические характеристики промышленного турбинного счетчика холодной воды СТВХ-СТРИМ, класс С, Ду50…200

Принцип работы промышленных тахометрических турбинных счетчиков холодной воды СТВХ СТРИМ, класс С основан на измерении числа оборотов турбинки, вращающейся со скоростью, пропорциональной расходу воды, протекающей в трубопроводе. Вращение оси турбинки через магнитную муфту передается счетному механизму, по показаниям которого определяют количество воды, прошедшей через счетчик. Сухой, герметизированный в отдельной полости, счетный механизм преобразует число оборотов турбинки в показания отчетного устройства. Конструктивно счетчики состоят из корпуса, измерительной камеры и счетного механизма, размещенного в стакане из немагнитного материала. обладают более широким диапазоном расходов по сравнению с другими классами точности. Это достигается за счет высококачественной обработки внутренней поверхности корпуса и изготовления внутренних элементов счетчика из высококачественных полимеров, спроектированных таким образом, чтобы обеспечить наивысшую чувствительность.

Счетный механизм сухоходного тахометрического счетчика холодной воды СТВХ СТРИМ обеспечивает отображение показаний в м³ и его долях. На шкале счетного механизма имеется сигнальная звездочка, обеспечивающая повышение разрешающей способности счетчика. Счетчики СТВХ СТРИМ как правило, устанавливаются на узлах коммерческого учета воды. Часто подход к счетчику затруднен, иногда вообще не представляется возможным. Для таких случаев рекомендуется использовать счетчик с дистанционным считыванием показаний. В стандартном исполнении счетчик оснащен МИД-сенсором, что позволяет быстро дооснастить прибор цифровым модулем МИД. Кроме того, счетчик может до оснащаться импульсным датчиком (ДГ).

Метрологические характеристики счетчика воды СТВХ-50/65/80/100/150/200-СТРИМ

 Комплектация при поставке счетчика воды СТВХ-СТРИМ

В комплект поставки турбинного счетчика холодной воды СТВХ-СТРИМ входят:

— счетчик воды СТВХ СТРИМ (типоразмер и исполнение согласно заказу, форму заказа см. ниже по тексту);
— паспорт прибора;
— комплект уплотнительных прокладок;
— герконовый импульсный датчик – для модификации ДГ.

Форма записи условного обозначения при заказе счетчика холодной воды СТВХ-СТРИМ, класс С, Ду50/65/80/100/150/200

Для того,  чтобы заказать  (купить) счетчик воды СТВХ-СТРИМ (водосчетчик турбинный, Ду50/65/80/100/150/200), нужно выслать соответствующую заявку на электронную почту отдела продаж, указанную в разделе сайта Контакты, либо сделать заказ по телефону.

При оформлении заказа на счетчик холодной воды СТВХ-СТРИМ, класс С, следует сообщить следующие данные, руководствуясь таблицами технических характеристик и следующей формой записи (кодом) условного обозначения:

СТВХ-ХХ-ДГ-СТРИМ , где:

— СТВХ — счетчик турбинный холодной воды;
— ХХ — Ду (50/65/80/100/150/200);
— СТРИМ — название серии (метрологический класс С);
— МИД — с МИД-интерфейсом (если нужен) или
— ДГ — импульсный герконовый выход (если нужен).

Примеры записи обозначения при заказе счетчика холодной воды СТВХ СТРИМ отображены в следующей таблице:

КМЧ и другое дополнительное оборудование для водосчетчиков заказывается отдельно (см. подробно о дополнительном оборудовании для водосчетчиков ниже по тексту).

См. характеристики «умного» водосчетчика СТВХ-СТРИМ-МИД-Р-IP68 метрологического класса С с интерфейсом LoRaWAN, Ду50…200.

См. также характеристики универсальных счетчиков воды СТВУ-50…200 (на холодную и горячую воду до 120С.)

Возможные ошибки при оформлении заказа на турбинные счетчики холодной воды СТВХ-СТРИМ-Ду50/Ду65/Ду80/Ду100/Ду150/Ду200

При заказе водомеров — турбинных счетчиков холодной воды СТВХ-СТРИМ-Ду50/Ду65/Ду80/Ду100, Ду150/Ду200 рекомендуем быть внимательными при оформлении заказа, в т.ч. учитывать возможные варианты записи обозначения и встречающиеся ошибки при заказе. Например, нам доводилось сталкиваться с такими ошибками в заявках:
— неправильное или некорректное название прибора: водомер, водометр, тахометрический водосчетчик, крыльчатый счетчик воды, турбинный измеритель датчик преобразователь расхода, расходомер, флуометр, флоуметр, регистратор, детектор, сенсор, прибор учета водопотребления потребления горячей и холодной воды водоучета, регулятор и т.п. и т.п.
— неправильные обозначения модели и орфографические ошибки: СТВ-Х, СТ-ХВ, СВТХ, СХВТ, СТ-ВХ, СТХВ, ТСХВ-СТРМ; CTBX (латиницей вместо кириллицы) и т.п.
— ошибки написания связанные с переводом, транслитераций или раскладкой клавиатуры, например: cold water turbine meter stream, schetchik holodnoj vody stvh-strim turbinnyj klass s, CND{ CNHBV (в En-раскладке) и т.д. и т.п.

Поэтому убедительная просьба, будьте внимательны при оформлении заказа на водосчетчики СТХВ-СТРМ, не путайте обозначения, а если не знаете или не уверены, то просто напишите основные технические характеристики прибора в простой форме изложения, а инженеры нашего предприятия подберут необходимый Вам прибор и доп. оборудование по наилучшему соотношению Цена — Качество — Срок изготовления (наличие на складе).

Техническая документация на счетчик воды СТВХ-СТРИМ
см. Карта заказа СТВХ-СТРИМ счетчик воды турбинный (скачать опросный лист).
см. Технические характеристики СТВХ-СТРИМ счетчик воды турбинный (Тех.описание).
см. Руководство по эксплуатации СТВХ-СТРИМ счетчик воды турбинный.
см. Методика поверки СТВХ-СТРИМ счетчик воды турбинный
По заявке потребителя могут быть высланы карта(форма) заказа (опросный лист), сертификат/свидетельство об утверждении типа средства измерения, разрешения на применение, декларация о соответствии, паспорт, техническое описание и руководство по эксплуатации, руководство пользователя на доп. оборудование и периферийные устройства, описание типа средства измерения и методика поверки, а также прочие разрешительные и нормативные документы (ГОСТы, СанПиН, СНиПы и правила учета и т.п.).

Дополнительная информация о тахометрических крыльчатых и турбинных счетчиках воды

КМЧ и дополнительное оборудование к тахометрическим водосчетчикам

Комплектация и виды комплектов монтажных частей (КМЧ) и дополнительного оборудования подбирается в зависимости от типа счетчика воды:
— квартирные счетчики (бытовые/индивидуальные крыльчатые Ду15, Ду20);
— домовые счетчики (общедомовые турбинные Ду25,32,40,40);
— промышленные (турбинные Ду свыше 50мм);
— комбинированные (с двумя счетчиками: для большого и малого расходов);
см. номенклатуру, цены и технические описания счётчиков-расходомеров жидкости (водосчетчиков).
см. дополнительное оборудование и монтажно-запорная арматура для расходомеров.

Базовая комплектация квартирного крыльчатого водосчетчика (Ду15-20мм) относительно проста:
— комплект штуцеров (присоединители — «Американки»): штуцер(удлинитель), гайка, прокладка (G1/2(Ду15) или G3/4(Ду20) по 2 шт., материал латунь или сталь с гальваническим покрытием);
— кран шаровый (Ду15 или Ду20, до 1,6МПа, материал обычно латунь или сталь);
— фильтр сетчатый грубой очистки воды (прямой или косой, латунный или стальной);
— редуктор давления (с манометром или без);
— дополнительные выходы (помимо импульсного): многоимпульсные выхода (2,4), частотный, токовый-4-20мА, цифровой-RS232/RS485, радиовыход.
см. комплект МСС (монтажная сборка счетчика) для водосчетчиков Ду15, Ду20.

Общедомовые и промышленные турбинные счетчики воды могут иметь достаточно сложную и разнообразную комплектацию:
помимо базовой комплектации, аналогичной квартирным индивидуальным приборам учета (присоединители, краны, фильтры, редуктора) возможна комплектация турбинных приборов следующим дополнительным оборудованием:

Присоединительная арматура:
— Комплекты монтажных частей — КМЧ Ду15-400мм для резьбового, фланцевого или присоединения типа «Сэндвич».
(ответные фланцы, прокладки, болты/шпильки, гайки, шайбы) для установки счетчика (расходомера) или проставки (габаритного имитатора):
— Комплекты ответных фланцев (КОФ по ГОСТ 12820-80 и др.)
— Переходы Ду, прямые участки (присоединительные участки) и прочие элемены трубопровода
— Проставки (габаритные имитаторы, монтажные вставки)
— Уплотнения и крепеж (прокладки, болты(шпильки), гайки, шайбы)
Также возможна поставка целых монтажных водомерных узлов учета расхода: фланцевых и межфланцевых-«сэндвич»(прямые участки + габаритная вставка + КМЧ).

Дополнительное оборудование узлов учета расхода (УУР):
— Монтажно-запорная арматура: краны, клапаны, присоединительные фитинги, тройники, спускники
— Шкафы монтажные
— КИПиА: манометры, термометры, датчики, реле, преобразователи температуры и давления, регуляторы, блоки(источники) питания, блоки управления.
— Оборудование и системы для диспетчеризации
Переферийные устройства сбора и передачи данных: модули (M-Bas, МИД, импульсный), радиомодули, концентраторы, ОТР, GSM/GPRS модемы, антенны, адаптеры, конвертер, преобразователи интерфейсов, ПО (диспетчерские программы считывания данных), регистраторы, архиваторы и прочее оборудование.
Кабель (электропитания и связи(сигнальный).

Общие рекомендации по размещению, монтажу и работе тахометрических счетчиков воды (водосчетчиков)

Тахометрические (крыльчатые (Ду15-20) и турбинные (Ду25 и более)) водосчётчики (далее — ВС) обычно предназначены для установки в отапливаемых помещениях или специальных павильонах с температурой окружающей среды Тос (воздуха) обычно от +5 до +50С и относительной влажностью не более 80%. К приборам должен быть обеспечен свободный доступ для осмотра в любое время года. Место установки должно гарантировать эксплуатацию прибора без возможных механических повреждений. Установка водосчётчиков в затапливаемых, в холодных помещениях при температуре менее 5С, и в помещениях с влажностью более 80% не рекомендуется (за исключением специального затапливаемого исполнения с кодом пыле-водозащиты IP68).

При монтаже тахометрического водосчётчика должны быть соблюдены следующие обязательные условия:

а) Тахометрический водосчётчик (далее ВС или СВ) монтируется только на горизонтальном участке трубопровода в «разгруженном» положении — циферблатом вверх, при этом крыльчатые счётчики Ду15 и Ду20 мм работают в заявленном в паспорте диапазоне расходов (обычно класса В), а при монтаже на вертикальном участке или циферблатом параллельно стене, ВС начинает работает в диапазоне расходов соответствующих предыдущему менее точному классу (если был класс В, то станет А; а если С, то В, см. технические характеристики, заявленные в паспорте прибора).

б) Установка осуществляется таким образом, чтобы прибор всегда был заполнен водой (монтаж в напорный трубопровод);

в) При установке тахометрического водосчётчика после отводов, запорной арматуры, переходников, фильтров и других устройств, создающих искажение потока, непосредственно перед ВС необходимо предусмотреть прямой участок трубопроводов для спрямления потока длиной не менее 5Ду, а за прибором — не менее 1Ду (где Ду — условный диаметр трубопровода). Прямой участок трубопровода перед малорасходными ВС (Ду=15-40мм) не требуется, если ВС монтируется с комплектом поставляемых заводом — изготовителем присоединителей (штуцеров-удлинителей) специальной конструкции, стабилизирующих поток воды до ламинарного течения. Необходимо учесть, что при нарушении условий монтажа появляется дополнительная погрешность.

г) На случай ремонта или замены счетчика воды (далее СВ) перед прямым участком до прибора и после прямого участка трубопровода после прибора устанавливается запорная арматура (краны, вентили, задвижки, клапаны), а также спускники для опорожнения отключаемого участка, которые монтируются вне зоны прямых участков.

д) Перед малорасходными СВ (Ду=15-40мм), но после запорной арматуры вне зоны прямолинейного участка трубопровода; а также после счетчика при установке его на обратном трубопроводе ГВС или ТС(теплоснабжения), до запорной арматуры рекомендуется устанавливать фильтры воды (прямые или косые сетчатые фильтры грубой очистки).

е) Не допускается установка СВ на расстоянии менее 2-х метров от устройств, создающих вокруг себя мощное электро-магнитное поле (например, силовых трансформаторов), а также размещение прибора в зоне действия постоянных магнитов, использование потребителем «стоп-магнита» вообще противозаконно.
