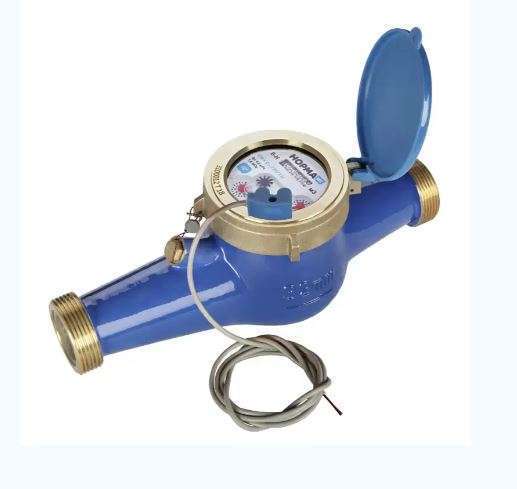

Мокроходные многоструйные счетчики воды СВКС-25, СВКС-32-МХ,-МХИ

В комплект поставки водосчетчика СВКС-25/-32-МХ,-МХИ входят:

— счетчик воды крыльчатый НОРМА СВКС 1 шт.* ,

— паспорт. Руководство по эксплуатации 1 экз.,

— упаковка 1 шт.,

— обратный клапан 1 шт.**,

— комплект монтажных частей (КМЧ) 1 шт.** ,

— импульсный датчик 1 шт.*

Примечание:

*- модель определяется договором на поставку;

**- вариант определяется договором на поставку.

Стоимость (цена) счетчиков воды СВКС зависит от типоразмера и исполнения (СВКС-(Ду)(М)Х(И)), наличия импульсного выхода (И), метрологического класса (В, С) от цен на дополнительное оборудование, общего объема заказа,  формы оплаты и других ценообразующих факторов.
Цена счетчика воды СВКС-25-МХ, СВКС-25-МХИ, СВКС-32-МХ, СВКС-32-МХИ высылается по запросу.
Конкретные условия поставки и цены, как заказать (купить) счетчик воды НОРМА СВКС-25-МХ, СВКС-25-МХИ, СВКС-32-МХ, СВКС-32-МХИ, а также наличие на складе водосчетчиков (или срок изготовления/производства) уточняйте у менеджеров отдела продаж по электронной почте и телефону, указанным в разделе сайта Контакты.

При крупных оптовых партиях и на проектные заказы цена формируется индивидуально, исходя из объема партии, достигнутых договоренностей и адреса объекта.

Также могут быть поставлены другие многоструйные водосчетчики серии СВКС: СВКС-15, СВКС-20, СВКС-40, СВКС-50.

1. Технические характеристики мокроходных счетчиков воды СВКС-25/-32-МХ,-МХИ

1.1. Устройство и принцип работы мокроходных счетчиков воды СВКС-25/-32-МХ,-МХИ

Принцип работы крыльчатого многоструйного мокроходного счетчика воды СВКС-25-МХ, СВКС-25-МХИ, СВКС-32-МХ, СВКС-32-МХИ состоит в измерении числа оборотов крыльчатки, вращающейся под действием потока протекающей воды.

Применяемый метод измерений – прямой.

Количество оборотов крыльчатки пропорционально объему воды, протекающей через Счетчик.

Поток воды попадает в корпус счетчика СВКС через фильтр во входной патрубок, далее поступает в измерительную камеру, внутри которой на твердых опорах вращается крыльчатка. Вода, пройдя измерительную камеру, поступает в выходной патрубок счетчика.

Счетный механизм, имеющий масштабирующий механический редуктор, обеспечивает перевод числа оборотов крыльчатки в объем воды, прошедшей через счетчик в м3
.
Индикаторное устройство счетного механизма имеет ролики и стрелочные указатели для регистрации объема в м3 и в долях м3. Показания объема воды считывается с индикаторного устройства счетного механизма.

Индикаторное устройство счетного механизма, полностью или частично, может находиться в специальной жидкости, препятствующей его загрязнения водой, протекающей через счетчик.

Индикаторное устройство счетного механизма имеет звездочку, обеспечивающую повышение разрешающей способности Счетчика при его поверке на установках с автоматическим съемом сигнала.

Корпус водосчетчика СВКС соединяется со счетным механизмом посредством разъёмного, неразъемного кольца или специальной защёлки на нижней части защитного стекла. Данные способы крепления защищают прибор от несанкционированного воздействия и выполняют функцию контрольной пломбы, так как разобрать счетчик, не повредив неразъемное кольцо или защитное стекло, невозможно.

Отверстие под пломбировочную проволоку может быть использовано в качестве дополнительной точки контроля при опломбировании всего водомерного узла.

Счетчик устанавливается в помещении с температурой окружающего воздуха от +5 до +50°С и относительной влажностью не более 80%.

Мокроходные счетчики холодной воды СВКС (исполнения МХ, МХИ) допускается устанавливать в затапливаемых помещениях и колодцах.

Измерительная камера счётчика должна быть заполна водой; допускается эксплуатация мокроходных счетчиков в местах, где они могут быть
погружены в воду.

1.2. Основные параметры счетчиков воды СВКС-15…50

Параметры низкочастотных импульсов:
— амплитуда импульсов – 3…3,8 В;
— полярность — положительная.
В цепи датчика может быть внешний источник питания постоянного тока напряжением не более 3,6В.

2. Возможные ошибки при оформлении заказа на водосчетчик-мокроход СВКС25-МХ/МХИ, СВКС32-МХ/МХИ

При заказе многоструйного водосчетчика-мокрохода СВКС25-МХ/МХИ, СВКС32-МХ/МХИ рекомендуем быть внимательными при оформлении заказа, в т.ч. учитывать возможные варианты записи обозначения и встречающиеся ошибки при заказе. Например, нам доводилось сталкиваться с такими ошибками в заявках:
— неправильное или некорректное название прибора: мокро-ходный холодноводный домовой водомер, влагозащищенный расходомер на холодную воду, сухоход, сухоходный домашний измеритель расхода, бытовой водометр, датчик потока, преобразователь расхода, флоуметр, флуометр, регистратор водопотребления, индивидуальный прибор учета потребления воды водоучета водопотребления, сенсор, регулятор, анализатор, детектор и прочие ошибки в названии прибора..
— неправильные обозначения модели: СВ-КС-, ВСКС, СКВС, СКСВ, СВК, СКВ, СКС, КСВС,СКВ; CBKC-25, CBKC-32, CKBC-25, CKBC25 (латиницей вместо кириллицы) и т.п.

— ошибки написания связанные с переводом, транслитерацией или раскладкой клавиатуры, например: multi jet water meter SVKS-25/32-mh,-mhi, mokrohodnye schetchiki vody svks-25-32-mh-mhi, CDRC-25-V{, CDRC-32-V{B (в  En-раскладке) и т.д. и т.п.

Поэтому убедительная просьба, будьте внимательны при оформлении заказа на мультиструйные мокроходные водосчетчики СВКС25, СВКС32, не путайте обозначения, а если не знаете или не уверены, то просто напишите основные технические характеристики (Ду, температуру измеряемой среды и т.п.) и условия эксплуатации в простой форме изложения, а инженеры нашего предприятия подберут необходимый Вам прибор и доп. оборудование по наилучшему соотношению Цена — Качество — Срок изготовления (наличие на складе).

Техническая документация на счетчик воды СВКС-25/-32-МХ(И):
см. Карта заказа СВКС-25/-32-МХ(И) счетчик воды многоструйный мокроходный (скачать опросный лист).
см. Технические характеристики СВКС-25/-32-МХ(И) счетчик воды многоструйный мокроходный (Тех.описание).
см. Руководство по эксплуатации СВКС-25/-32-МХ(И) счетчик воды многоструйный мокроходный.
см. Методика поверки СВКС-25/-32-МХ(И) водосчетчик-мокроход многоструйный.
По заявке потребителя могут быть высланы карта(форма) заказа (опросный лист) счетчика воды (СВ), сертификат/свидетельство об утверждении типа средства измерения, разрешения на применение, декларация о соответствии, паспорт СВ, техническое описание и руководство по эксплуатации, руководство пользователя на доп. оборудование и периферийные устройства, описание типа средства измерения и методика поверки, а также прочие разрешительные и нормативные документы (ГОСТы, СанПиН, СНиПы и правила учета и т.п.).

3. Дополнительная информация о тахометрических крыльчатых и турбинных счетчиках воды

3.1. КМЧ и дополнительное оборудование к тахометрическим водосчетчикам

Комплектация и виды комплектов монтажных частей (КМЧ) и дополнительного оборудования подбирается в зависимости от типа счетчика воды:
— квартирные счетчики (бытовые/индивидуальные крыльчатые Ду15, Ду20);
— домовые счетчики (общедомовые турбинные Ду25,32,40,40);
— промышленные (турбинные Ду свыше 50мм);
— комбинированные (с двумя счетчиками: для большого и малого расходов);
см. номенклатуру, цены и технические описания счётчиков-расходомеров жидкости (водосчетчиков).
см. дополнительное оборудование и монтажно-запорная арматура для расходомеров.

Базовая комплектация квартирного крыльчатого водосчетчика (Ду15-20мм) относительно проста:
— комплект штуцеров (присоединители — «Американки»): штуцер(удлинитель), гайка, прокладка (G1/2(Ду15) или G3/4(Ду20) по 2 шт., материал латунь или сталь с гальваническим покрытием);
— кран шаровый (Ду15 или Ду20, до 1,6МПа, материал обычно латунь или сталь);
— фильтр сетчатый грубой очистки воды (прямой или косой, латунный или стальной);
— редуктор давления (с манометром или без);
— дополнительные выходы (помимо импульсного): многоимпульсные выхода (2,4), частотный, токовый-4-20мА, цифровой-RS232/RS485, радиовыход.
см. комплект МСС (монтажная сборка счетчика) для водосчетчиков Ду15, Ду20.

Общедомовые и промышленные турбинные счетчики воды могут иметь достаточно сложную и разнообразную комплектацию:
помимо базовой комплектации, аналогичной квартирным индивидуальным приборам учета (присоединители, краны, фильтры, редуктора) возможна комплектация турбинных приборов следующим дополнительным оборудованием:

Присоединительная арматура:
— Комплекты монтажных частей — КМЧ Ду15-400мм для резьбового, фланцевого или присоединения типа «Сэндвич».
(ответные фланцы, прокладки, болты/шпильки, гайки, шайбы) для установки счетчика (расходомера) или проставки (габаритного имитатора):
— Комплекты ответных фланцев (КОФ по ГОСТ 12820-80 и др.)
— Переходы Ду, прямые участки (присоединительные участки) и прочие элементы трубопровода
— Проставки (габаритные имитаторы, монтажные вставки)
— Уплотнения и крепеж (прокладки, болты(шпильки), гайки, шайбы)
Также возможна поставка целых монтажных водомерных узлов учета расхода: фланцевых и межфланцевых-«сэндвич»(прямые участки + габаритная вставка + КМЧ).

Дополнительное оборудование узлов учета расхода (УУР):
— Монтажно-запорная арматура: краны, клапаны, присоединительные фитинги, тройники, спускники
— Шкафы монтажные
— КИПиА: манометры, термометры, датчики, реле, преобразователи температуры и давления, регуляторы, блоки(источники) питания, блоки управления.
— Оборудование и системы для диспетчеризации
Периферийные устройства сбора и передачи данных: модули (M-Bas, МИД, импульсный), радиомодули, концентраторы, ОТР, GSM/GPRS модемы, антенны, адаптеры, конвертер, преобразователи интерфейсов, ПО (диспетчерские программы считывания данных), регистраторы, архиваторы и прочее оборудование.
Кабель (электропитания и связи(сигнальный).

Общие рекомендации по размещению, монтажу и работе тахометрических счетчиков воды (водосчетчиков)

Тахометрические (крыльчатые (Ду15-20) и турбинные (Ду25 и более)) водосчётчики (далее — ВС) обычно предназначены для установки в отапливаемых помещениях или специальных павильонах с температурой окружающей среды Тос (воздуха) обычно от +5 до +50°С и относительной влажностью не более 80%. К приборам должен быть обеспечен свободный доступ для осмотра в любое время года. Место установки должно гарантировать эксплуатацию прибора без возможных механических повреждений. Установка водосчётчиков в затапливаемых, в холодных помещениях при температуре менее 5°С, и в помещениях с влажностью более 80% не рекомендуется (за исключением специального затапливаемого исполнения с кодом пыле-водозащиты IP68).

3.2. При монтаже тахометрического водосчётчика должны быть соблюдены следующие обязательные условия:

а) Тахометрический водосчётчик (далее ВС или СВ) монтируется только на горизонтальном участке трубопровода в «разгруженном» положении — циферблатом вверх, при этом крыльчатые счётчики Ду15 и Ду20 мм работают в заявленном в паспорте диапазоне расходов (обычно класса В), а при монтаже на вертикальном участке или циферблатом параллельно стене, ВС начинает работает в диапазоне расходов соответствующих предыдущему менее точному классу (если был класс В, то станет А; а если С, то В, см. технические характеристики, заявленные в паспорте прибора).

б) Установка осуществляется таким образом, чтобы прибор всегда был заполнен водой (монтаж в напорный трубопровод);

в) При установке тахометрического водосчётчика после отводов, запорной арматуры, переходников, фильтров и других устройств, создающих искажение потока, непосредственно перед ВС необходимо предусмотреть прямой участок трубопроводов для спрямления потока длиной не менее 5Ду, а за прибором — не менее 1Ду (где Ду — условный диаметр трубопровода). Прямой участок трубопровода перед малорасходными ВС (Ду=15-40мм) не требуется, если ВС монтируется с комплектом поставляемых заводом — изготовителем присоединителей (штуцеров-удлинителей) специальной конструкции, стабилизирующих поток воды до ламинарного течения. Необходимо учесть, что при нарушении условий монтажа появляется дополнительная погрешность.

г) На случай ремонта или замены счетчика воды (далее СВ) перед прямым участком до прибора и после прямого участка трубопровода после прибора устанавливается запорная арматура (краны, вентили, задвижки, клапаны), а также спускники для опорожнения отключаемого участка, которые монтируются вне зоны прямых участков.

д) Перед малорасходными СВ (Ду=15-40мм), но после запорной арматуры вне зоны прямолинейного участка трубопровода; а также после счетчика при установке его на обратном трубопроводе ГВС или ТС(теплоснабжения), до запорной арматуры рекомендуется устанавливать фильтры воды (прямые или косые сетчатые фильтры грубой очистки).

е) Не допускается установка СВ на расстоянии менее 2-х метров от устройств, создающих вокруг себя мощное электро-магнитное поле (например, силовых трансформаторов), а также размещение прибора в зоне действия постоянных магнитов, использование потребителем «стоп-магнита» вообще противозаконно.

4. Дополнительная информация о мокроходных водосчетчиках (мокроходах)

Отличительной особенностью мокроходных водосчетчиков (мокроходов) выступает их способность функционировать в условиях высокой влажности. Поэтому их часто используют в помещениях, где воздух очень влажный. Например, в подвалах, колодцах и особняках, оборудованных собственной скважиной. Также мокроходные счетчики воды повсеместно используются на производстве и объектах с риском затопления.

Мокроходные водосчетчики делят на одноструйные мокроходы и многоструйные мокроходы.

Мокроходные счетчики воды изготавливают из латуни, так как благодаря ее свойствам счетчикам не страшна коррозия – они не окисляются.

Преимущества и недостатки мокроходных счетчиков воды, особенности эксплуатации

Возможность корректного функционирования в условиях повышенной влажности – не единственное преимущество мокроходных счетчиков воды. К плюсам таких приборов можно отнести:

— Простоту монтажа. Установка может быть выполнена в любом положении.

— Стабильность функционирования.

— Простоту поверки.

— Надежность и долговечность.

— Высокую точность показаний.

— Возможность монтажа счетчика при подтоплении.

Прежде чем выбрать и приобрести мокроходные счетчики воды, важно обратить внимание на некоторые моменты:

— Область применения. Существуют бытовые мокроходы, однако их использование в квартирных условиях целесообразно далеко не всегда. Этот нюанс следует учитывать.

— Возможность засорения. Водосчетчики-мокроходы подвержены более быстрому засорению, чем сухоходные счетчики воды. Однако на практике это не очень заметно.
