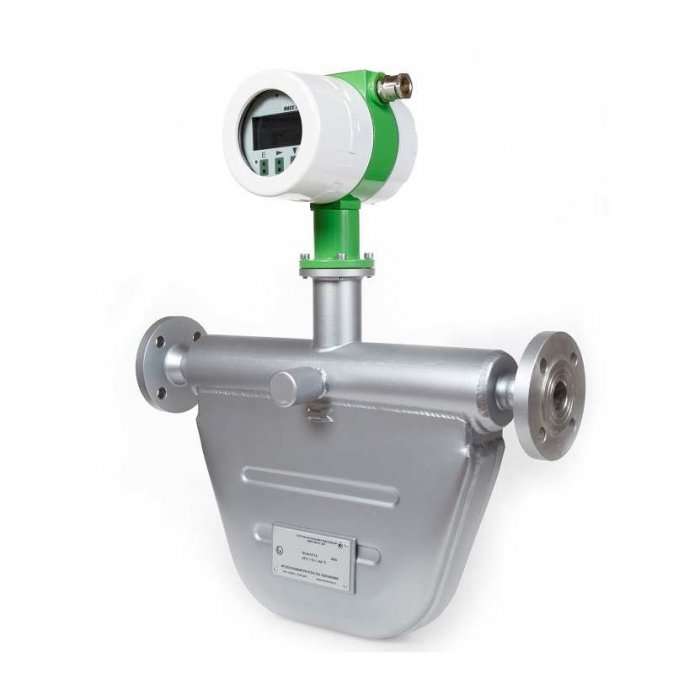

Массовый кориолисовый расходомер ЭМИС-МАСС-260,-260Ех Ду15…200мм применяется для прямого измерения массового и объемного расхода и плотности среды в режиме реального времени.
Массовый расходомер ЭМИС-МАСС-260 может работать с разными измеряемыми средами: агрессивные жидкости, пищевые жидкости, вязкие жидкости, неэлектропроводные жидкости, нефтепродукты,
поэтому расходомеры ЭМИС-МАСС 260 используются в качестве массового счетчика-расходомера бензина, дизельного топлива (солярки), сжиженного газа, керосина, нефти, мазута, кислот, щелочей, смесей, других жидкостей и агрессивных сред при их рабочем давлении (до 25 МПа) и температуре (-50…+200°С).
Кориолисовые массовые расходомеры ЭМИС-МАСС 260 используются в химической, нефтяной, пищевой, фармацевтической и прочих отраслях промышленности, а также на объектах жилищно-коммунального хозяйства (ЖКХ).
Преимущества массового счетчика-расходомера ЭМИС-МАСС-260
— При помощи массового счетчика-расходомера ЭМИС-МАСС-260 осуществляется измерение как плотности, так и температуры измеряемой среды.
— Измерение расхода ведется в прямом и реверсном режимах.
— Важным преимуществом является возможность измерения расхода в двухкомпонентной среде.
— Отсутствие требований для организации потока к прямолинейным сегментам или специализированному оборудованию.
— Возможно измерение расхода жидкостей с высокой вязкостью, а также жидкостей с включением твердых и газовых компонентов (не более 2% газа).
— Использование нержавеющей стали для укрепления участков прибора, подверженных коррозии, позволяет использовать массовый расходомер в пищевой промышленности и в зонах повышенно агрессивной среды.
— Расходомер ЭМИС–МАСС 260 содержит меню на русском языке, оснащен оптическими кнопками и индикаторами, позволяющими осуществлять точную настройку и управление прибором.
— Компактное исполнение массового расходомера ЭМИС-МАСС-260.
Применение массового счетчика-расходомера ЭМИС–МАСС-260
Благодаря высокотехнологичной системе изготовления и сборки прибора, массовый расходомер ЭМИС–МАСС 260 позволяет с наибольшей точностью производить измерение объемов и массы расхода жидкости. Стабильность работы расходомера производства компании ЭМИС обусловлена устойчивостью к гидроударам и высоким температурам.
Окупаемость счетчиков в условиях техпроцесса промышленного предприятия краткосрочная. Одним из главных отличий в применении расходомера ЭМИС–МАСС 260 является удобство применения при удаленной передаче данных, параметров настройки и проверки с использованием интерфейса RS–485 ModbusRTU. Низкая цена эксплуатации, стабильный, продолжительный срок службы стали возможными благодаря отсутствию подвижных деталей и препятствий на пути потока.
Цифровая электроника кориолисового расходомера ЭМИС-МАСС-260
— Корректировка измеряемого расхода по давлению.
— Дополнительная карта регистров Modbus совмещается с ПО расходомеров, которые производятся ведущими импортными компаниями.
— Регуляция времени демпфирования данных измеряемого расхода и плотности.
— Наличие блока защитных переключателей, который защищает метрологические параметры прибора от несанкционированного изменения.
— Корректировка калибровочного коэффициента по восьми произвольным пунктам расхода.
Технические характеристики кориолисового массового счетчика-расходомера ЭМИС-МАСС-260
| Наименование характеристики | Значение характеристики |
| Диаметр условного прохода, Ду | 15; 25; 40; 50; 80; 100; 150; 200 мм |
| Диапазон расхода | См. таблицу Диапазоны измерения |
| Класс точности | 0,15; 0,25; 0,5% |
| Избыточное давление измеряемой среды | до 6,4 МПа или до 25 МПа (спец. заказ) |
| Атмосферное давление | от 84,0 до 106,7 кПа |
| Погрешность измерения температуры | ±1°С |
| Температура измеряемой среды, Тис | -50…+200°С |
| Взрывозащита (исполнение ЭМИС-МАСС 260-Ex) |
1Exd[ib]IICT6X (электронный блок) и 1ExibIIC(T1-T6)X (датчик) |
| Относительная влажность | не более 90±3 % (без конденсации влаги, при температуре 25°С) |
| Температура окружающей среды, Тос | от -50°С до +70°С или от -50°С до +70°С (спец. заказ) |
| Устойчивость к воздействию внешнего магнитного поля | до 40 А/м, 50 Гц |
| Устойчивость к вибрации | исполнение V1 по ГОСТ Р 52931 |
| Выходные сигналы | импульсный / 4-20 мА / RS-485 на базе Modbus RTU / встроенный индикатор |
| Напряжение питания | 24 В постоянного тока 220 В переменного тока |
| Потребляемая мощность | не более 15 Вт, 15 В·А |
| Температурный элемент | Pt100 |
| Защита от пыли и влаги | IP65 |
| Масса прибора | 11-628 кг в зависимости от Ду |
| Межповерочный интервал | 4 года |
| Средний срок службы | не менее 12 лет |
Примечание:
1. Возможно изготовление расходомеров ЭМИС МАСС-260 с характеристиками под заказ.
2. Температурный диапазон работы OLED индикатора от -40°С до +70°С.
3. По спецзаказу возможна поставка фланцев КМЧ из Стали 20 и 09Г2С.
Используемые материалы при производстве кориолисового массового расходомера ЭМИС-МАСС-260
Датчик — нержавеющая сталь;
Электронный преобразователь — алюминиевый сплав;
Фланцы КМЧ – нержавеющая сталь.
Расходомер не содержит драгоценных металлов.
Диапазоны измерения массового и объемного расходов для жидкостей
В таблице указаны диапазоны измерения расходомеров классов точности 0,15; 0,25 и 0,5%. Работоспособность расходомеров обеспечивается при расходах, соответствующих полному диапазону. Эксплуатация расходомеров при расходах, превышающих максимальное значение для полного диапазона, не допускается.
Значение нижней границы полного диапазона измерения зависит от параметров измеряемой среды и уточняется при заказе.
| Обозначение Ду, мм | Полный диапазон, кг/ч (дм3/ч) | Предпочтительный диапазон для класса точности, кг/ч (дм3/ч) | Стабильность нуля, кг/ч (дм3/ч) | |
| 0,15 | 0,25 и 0,5 | |||
| 15 | 30 – 3 000 | 150 – 3 000 | 100 – 3 000 | 0,2 |
| 15К | 20 – 3 000 | 200 – 3 000 | 150 – 3 000 | |
| 25 | 80 – 8 000 | 400 – 8 000 | 300 – 8 000 | 0,6 |
| 25К | 80 – 8 000 | 600 – 8 000 | 400 – 8 000 | |
| 40 | 320 – 32 000 | 2 000 – 32 000 | 1 500 – 32 000 | 3,0 |
| 40К | 240 – 24 000 | 2 400 – 24 000 | 1 200 – 24 000 | |
| 50 | 500 – 50 000 | 3 500 – 50 000 | 2 500 – 50 000 | 5,0 |
| 50К | 500 – 36 000 | 5 000 – 36 000 | 2 500 – 36 000 | |
| 80 | 1 400 – 140 000 | 6 000 – 140 000 | 6 000 – 140 000 | 12,0 |
| 80К | 800 – 120 000 | 8 000 – 120 000 | 5 500 – 120 000 | |
| 100 | 2 000 – 200 000 | 15 000 – 200 000 | 10 000 – 200 000 | 20,0 |
| 100К | 1 500 – 200 000 | 15 000 – 200 000 | 10 000 – 200 000 | |
| 150 | 5 000 – 500 000 | 35 000 – 500 000 | 25 000 – 500 000 | 50,0 |
| 150К | 5 000 – 430 000 | 50 000 – 400 000 | 25 000 – 430 000 | |
| 200 | 10 000 – 1 000 000 | 70 000 – 1 000 000 | 50 000 – 1 000 000 | 100,0 |
| 200К | 10 000 – 1 000 000 | 100 000 – 1 000 000 | 50 000 – 1 000 000 | |
Комплектация расходомера ЭМИС-МАСС-260
Монтажная технологическая вставка ЭМИС-МАСС-260.ВТ
обеспечивает удобство установки и исключает возможность повреждения массового расходомера при проведении монтажных работ
Комплект монтажных частей ЭМ-260.КМЧ
ответные фланцы, прокладки, болты, гайки, шайбы для установки
Блоки питания серии ЭМИС-БРИЗ 90
для питания массового расходомера
Комплект кабелей
для подключения массового расходомера ЭМИСМАСС260.
Повышение функциональности:
Газоотделитель ЭМИС-ВЕКТА-1211
для удаления паров и газовых включений из жидкостей в целях повышения точности измерений расхода
Преобразователь интерфейса RS-232/RS-485/USB ЭМИС-СИСТЕМА-750
для подключения вихревого расходомера к компьютеру и другим цифровым устройствам
Обслуживание:
Электронная плата обработки сигнала ЭМИС-МАСС260
служащая в качестве замены при выходе основной
Дополнительный комплект прокладок
для замены при проведении работ по обслуживанию массового расходомера ЭМИС-МАСС-260.
