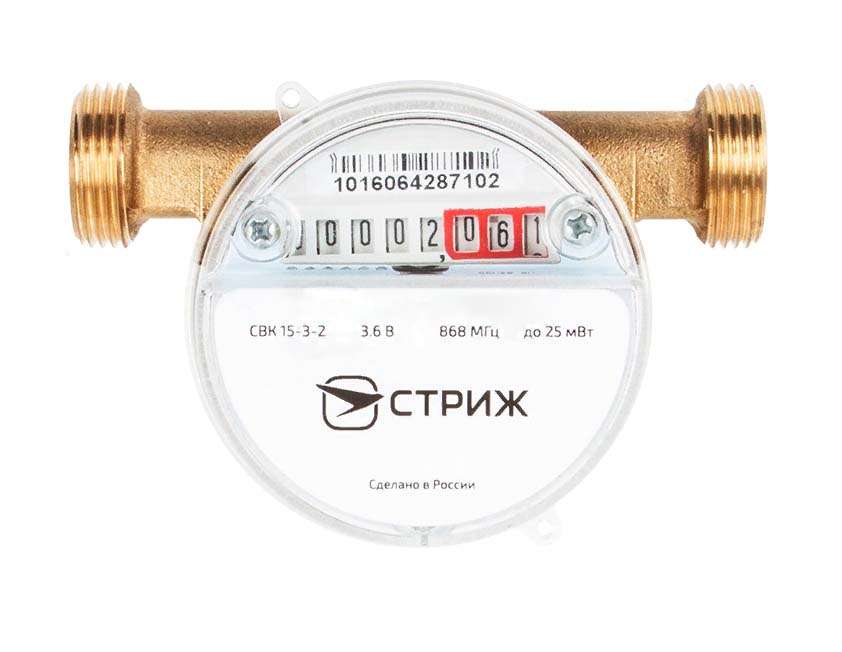

Современные беспроводные счетчики воды СВК-15-3-2-110-РМ с встроенным радиомодемом «СТРИЖ» ДУ15 с монтажной длиной 110 мм предназначены для эффективного водоучета с функцией передачи показаний через сеть Интернет. Встроенный радиомодуль для передачи измеренных данных использует энергоэффективный радиоканал LPWAN на частоте 868,8МГц.
см. также модель СВК-15-3-2-80мм с радиомодемом «СТРИЖ» ДУ15 с монтажной длиной 80 мм.
Квартирные счетчики горячей и холодной воды крыльчатого типа СВК 15-3-2 разработаны для измерения объема потребленной горячей или холодной воды и передачи показаний в личный кабинет управляющей или ресурсной организации.
Модуль «СТРИЖ» — радиомодуль для счетчика воды СВК 15-3-2 с удаленным мониторингом для передачи показаний через интернет. Радиомодуль безопасен для пользователей. Для трансляции данных используется энергоэффективный радиоканал LPWAN, не требующий лицензирования, на частоте 868,8 МГц. Данные передаются в течение нескольких секунд. Все показания квартирных счетчиков воды будут передаваться через интернет в личный кабинет «СТРИЖ.Cloud», для этого нужно подключиться к Национальной телематической сети «СТРИЖ». Подключение к данной сети бесплатно.
Если по какой-то причине сеанс связи с базовой станцией не произошел, данные, накопленные счетчиком, не пропадут и будут отправлены при последующем сеансе. После этого в личном кабинете отобразится статистика за пропущенный период времени.
Преимущества счетчиков воды СВК-15-3-2-110-РМ ДУ15, 110 мм
1. Прибор сочетает в себе 2 в 1: счетчик + модем. Квартирный счетчик воды + встроенный радиомодуль в одном устройстве.
2. Счетчик в 10 раз дешевле аналогов. АСКУВ, построенная на базе СВК 15-3-2-110РМ с модулем «СТРИЖ», стоит на порядок дешевле существующих традиционных систем на ZigBee/MBus/GPRS.
3. Дальнодействие. Встроенный LPWAN-радиомодуль «СТРИЖ» передает показания на дистанцию до 10 км в черте города без сумматоров, концентраторов или ретрансляторов. Работающий без концентраторов и ретрансляторов счетчик стоит дешевле.
4. Долговечность и надежность. Энергоэффективный радиопротокол экономно расходует ресурс батареи. Одного источника питания хватит на 10 лет работы от батареи.
5. Отсутствие геркона. При использовании импульсного принципа съема показаний часто происходят сбои. В беспроводном счетчике воды СВК-15-3-2 с радиомодемом установлен оптический датчик оборотов, он вечный.
6. Без калибровки. Прибор не требует калибровки или программирования. Монтаж прибора может осуществить любой сантехник. Умный счетчик воды устанавливается за 15 минут как и обычный водомер.
7. Показания онлайн. Реализована возможность просмотра телеметрии с водосчетчика удаленно, через личный кабинет в интернете.
8. Наличие антимагнита. Встроенный детектор магнита оповещает о вмешательстве в работу прибора. Датчик магнита оповестит диспетчера в личном кабинете, если к прибору учета поднесут магнит.
Характеристики беспроводных счетчиков воды СВК-15-3-2-110-РМ Ду15
| Наименование показателя | Значение показателя |
| Мощность излучения (передачи данных) | 25 мВт |
| Скорость передачи данных | 100 бит/сек |
| Протокол передачи данных | XNB |
| Шифрование данных | XTEA-256, ГОСТ Р34.12-2015 |
| Дальность передачи данных | до 10 км — городская среда; до 40 км — открытое пространство |
| Частотный диапазон | 868,8 МГц (не требует лицензирования) |
| Монтажная длина | 110 мм |
| Диаметр подключения | 15 мм |
| Рабочее положение | горизонтальное; вертикальное |
| Температурный режим | +5…+90°С |
| Класс точности | «В» — горизонтальная установка; «А» — вертикальная установка |
| Порог чувствительности | Qmin не более 0,5 м3/ч |
| Минимальный расход | Qmin = 0,03 м3/ч — горизонтальная установка; Qmin = 0,06 м3/ч — вертикальная установка |
| Переходный расход | Qt = 0,12 м3/ч — горизонтальная установка; Qt = 0,15 м3/ч — вертикальная установка |
| Номинальный расход | Qnom = 1,5 м3/ч |
| Максимальный расход | Qmax = 3,0 м3/ч |
| Максимальное рабочее давление | 1,0 МПа |
| Питание | литиевая батарея LiSOCl2, встроенная 3600 мАч, 3,6 В |
| Межповерочный интервал | ХВС — 6 лет; ГВС — 6 лет |
| Срок автономной работы | 10 лет |
| Периодичность отправки данных | 24 часа |
| Гарантийный срок на радиомодуль | 2 года |
| Гарантийный срок на счетчик | 6 лет |
Использование интеллектуальных счетчиков воды СВК 15-3-2 с радиомодемом «СТРИЖ» дает возможность потребителю сокращать небаланс и ОДН* до нормы в 1-2% за счет учета с точностью до м3. Реализована возможность наблюдения за размером реального ОДН по этажам / подъездам / домам личном кабинете.
Характеристики радиомодема встраиваемого «СТРИЖ»
| Наименование параметра | Значение параметра |
| Скорость передачи данных | 100 бит/сек |
| Исходящая мощность | -10…17 дБм |
| Мощность смежных каналов | -50 дБм |
| Частота радиосигнала | 868,8 МГц |
| Температурный диапазон работы | -40…+80°C |
Принцип действия радиомодема встраиваемого «СТРИЖ»
Радиомодем «СТРИЖ» предназначен для организации радиоканала передачи данных от приборов учета энергоресурсов до базовой радиостанции «Звезда». Посредством радиоканала с прибора учета передается телеметрическая информация, на прибор учета передаются команды управления.
Для радиомодема существуют следующие режимы работы: счетчик абсолютных значений, счетчик импульсов и детектор тревог. При работе в режиме передачи абсолютных значений происходит передача точного значения поступившего от прибора учета. При работе в импульсном измерительном режиме происходит подсчет импульсов и отправка данных с заданным интервалом времени. При работе в тревожном режиме происходит инициативная отправка сразу при получении сигнала тревоги или аварии.
Принцип работы счетчика воды с радиомодулем (РМ)
Прибор разработан на базе сухоходного счетчика воды СВК-15-3-2. Интегрированный в счетчик радиомодуль «СТРИЖ» (ранее «АКВА») имеет оптический датчик, который определяет количество оборотов крыльчатки. Далее данные о расходе сохраняются в память устройства. Радиомодуль раз в сутки отправляет по LPWAN-радиоканалу накопленную статистику о потреблении воды.
Сигналы от счетчиков принимаются базовой станцией. Радиус действия станции-свыше 10 км в городской черте и до 40 км на открытой местности. Одновременно станция может принять и обработать сигнал от 5 000 устройств, а общая емкость составляет 2 000 000 сообщений в сутки.
Данные со станции передаются по защищенному каналу на сервер, анализируются, сохраняются и отображаются в личном кабинете в удобном для пользователя виде. Отчеты выгружаются в Excel, синхронизируются в 1C, ГИС ЖКХ и другими программами учета.
Система выполняет недельную работу по сбору и обработке показаний штата сотрудников за несколько минут, вне зависимости от масштаба — один многоквартирный дом или целый микрорайон.
Комплект поставки водосчетчика с радиомодулем-РМ включает:
— водосчетчик с радиомодулем ДУ 15 мм;
— две накидные гайки;
— два переходника 35 мм;
— две прокладки;
— обратный клапан;
— паспорт на устройство и вкладыш.
*ОДН — сокращение от термина «общедомовые нужды». Это тот объем ресурса, который потребляется с целью обслуживания общих территорий дома.
Информация для заказа беспроводных счетчиков воды СВК-15-3-2-110-РМ Ду15 с радиомодемом «СТРИЖ»
Рекомендуем быть внимательными при оформлении заказа, в т.ч. учитывать возможные варианты записи обозначения СВК-15-3-2-110-РМ с радиомодемом и встречающиеся ошибки при заказе. Например, нам доводилось сталкиваться с такими ошибками в заявках:
-орфографические ошибки: датчик на воду, сктчик, счетчик наводу, водный счетчик и тп;
-неправильные обозначения модели: СВКа-15-2-3, СКВ-15-2-3, СВК-15-3-2, Стрыж и т.п
-вместо марка — модель или модификация и ошибки их написания, в том числе связанные с транслитерацией или раскладкой клавиатуры, например: SVK-15-3-2, SVK-15-2-3, SVC-15-3-2, (в En-раскладке), CDR-15-3-2, СКВ-15-2-3 и т.п. и т.д.
Поэтому убедительная просьба, будьте внимательны при оформлении заказа, не путайте обозначения, а если не знаете или не уверены, напишите основные технические характеристики, способы присоединения и монтажа в простой форме изложения и мы подберем необходимое Вам оборудование.
Также в заказе необходимо указать количество приборов каждого вида/исполнения, адрес пункта назначения, способ отгрузки и/или наименование транспортной компании (по умолчанию отгрузка будет осуществляться из Москвы через ТК «Деловые Линии»).
