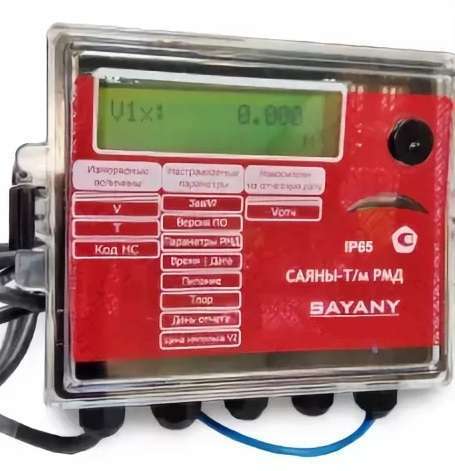

Счетчики воды двухтарифные Саяны Профит РМД — Теплоприбор с контролем температуры горячего водоснабжения (ГВС)- современные высокотехнологичные приборы для учёта объема питьевой воды по СанПиН 2.1.4.1074-01 и горячей воды по СНиП 41-02-2003.
Пороговое значение температуры: +40°С.
Преимущества водосчетчиков САЯНЫ Профит РМД — Теплоприбор
— Возможность измерения ГВС с контролем температуры;
— Исполнение с расширенным динамическим диапазоном (1:1000);
— Конкурентоспособная цена;
— Исполнение с индивидуальной градуировкой и нормированной относительной погрешностью измерений объема ±0,2%;
— Высокая защита от манипуляций магнитом и невозможность «скручивания» показаний (в случае обратного потока воды значение объёма на табло счётчика увеличивается).
Особенности эксплуатации счетчиков Профит РМД — Теплоприбор
Принцип работы водосчётчика основан на измерениях числа оборотов крыльчатки, вращающейся под воздействием струй жидкости, перпендикулярных к оси крыльчатки. Закрепленные на крыльчатке мишени из нержавеющей стали взаимодействуют с электронным счетным блоком прибора. Конструктивно счетчик состоит из двух частей: патрубка с измерительной капсулой и электронного (или механического) счётного блока. Датчик электронного счётного блока в момент прохождения мишени, закрепленной на крыльчатке вблизи датчика, формирует импульс. Созданный импульс поступает на микропроцессор, который вычисляет объем жидкости. Значение объема индицируется на жидкокристаллическом индикаторе (ЖКИ-экране).
Благодаря конструкции водосчетчика, обеспечивающей низкий износ пары «подшипник-ось», возможно получение стабильных метрологических характеристик в течение всего срока службы счетчика. Отсутствие в конструкции прибора материалов, подверженных влиянию внешнего магнитного поля, гарантирует высокую устойчивость к влиянию постоянного магнита на работоспособность счетчика.
Стоимость водосчетчиков зависит от модификации, типа выхода, диаметра условного прохода Ду, комплектации и дополнительных опций, а также других ценообразующих факторов.
Цена счетчиков воды двухтарифных Саяны Профит РМД составляет 3 990 рублей.*
*- Все цены на Профит РМД, другие приборы и оборудование указаны на базовое исполнение, без учета налога (НДС=20%), стоимости доп. опций, тары/упаковки и расходов на отгрузку/доставку. При крупных оптовых партиях и на проектные заказы цена формируется индивидуально, исходя из объема партии, достигнутых договоренностей и адреса объекта. Скидки на оптовые заказы уточняйте у менеджеров.
Исполнения счетчиков Саяны-Профит РМД отличаются по параметрам
1. Диаметр условного прохода, (Ду): 10, 15, 20, 25, 32, 40, 50, 65, 80, 100 мм;
2. Импульсный выход, исполнение ”I” или частотный не тарированный выход, исполнение “f”
3. Наличие радиовыхода, исполнение РМД
4. Рабочая температура измеряемой среды, ETK (холодной): от +5 до +50°C
5. Рабочая температура измеряемой среды, ETW (горячей): от +5 до +95°C
6. Контроль температуры ГВС
7. Динамический диапазон измерений (gмин/gмакс) 1:100; 1:200; 1:1000
8. Класс точности: 0,1,2
«1» — с нормированной относительной погрешностью измерений объема ±1% для диапазона расходов от gt до gмакс и ±3% для диапазона расходов от gмин до gt;
«2» — с нормированной относительной погрешностью измерений объема ±2% для диапазона расходов от gt до gмакс и ±5% для диапазона расходов от gмин до gt.
Исполнение счетчиков Профит РМД может иметь следующие дополнительные характеристики:
-наличие входа счётчика импульсов (вход V2), предназначенного для подключения к нему другого счетчика с импульсным выходом и подсчета/архивирования импульсов;
-функцию измерения температуры жидкости с помощью встроенного термометра сопротивления (Рt 500 или Рt 1000);
-возможность дополнительно измерять объем воды с температурой выше/ниже установленного порогового значения температуры;
-наличие архива, сохраняющего часовые значения измеренных величин за последние ≥ 45 суток;
-наличие радиоинтерфейса стандарта РМД или аналогичного для передачи результатов измерений и архивных данных.
Метрологические характеристики счетчиков Профит РМД — Теплоприбор
| Параметры | Значение характеристики | ||
| Метрологический класс по ГОСТ Р 50193.1-92 (ИСО 4064.1): — при горизонтальной установке, gмин/gмакс 1:100 и 1:200 — при вертикальной установке, gмин/gмакс 1:100 |
В и С А |
||
| Пределы допускаемой относительной погрешности счетчиков: | исп. 2 | исп. 1 | исп. 0 |
| в диапазоне расходов от gt до gмакс, % | 2 | 1 | — |
| в диапазоне расходов от gмин до gt, % | 5 | 3 | 1 |
| в диапазоне расходов от gt до gn, % | — | — | 0,2 |
| в диапазоне расходов от gn до gмакс, % | — | — | 1 |
Технические характеристики Саяны Профит РМД — Теплоприбор
| Параметры | Значение характеристики |
| Диаметр условного прохода, (Ду) | 10, 15, 20, 25, 32, 40, 50, 65, 80, 100 мм |
| Рабочая температура измеряемой среды, ETK | +5…+50°C |
| Рабочая температура измеряемой среды, ETW | +5…+95°C |
| Пороговое значение температуры | +40°С |
| Тип импульсного выхода (исполнение i) | открытый коллектор или геркон |
| Форма выходного сигнала | меандр |
| Максимальное значение напряжения | 24 В |
| Максимальный ток | 10 мА |
| Тип импульсного входа V2 /активный опрос/ (исполнение РМД) | «геркон/сухой контакт» или «открытый коллектор» |
| Длительность состояния подключённого выхода «замкнуто» или «разомкнуто» | не менее — 130 мс |
| Емкость подключаемого кабеля/шлейфа | не более — 3000 пФ |
| Длина | не более 50 м |
| Длительность импульса | ~ 35 мкс |
| Период следования импульсов опроса | ~ 62.5 мс (1/16 сек) |
| Напряжение импульса | не более — 3.6 Вольт |
| Ток при опросе | не более – 1 мА |
| Диапазон измерений температуры для исполнения «РМД» | 0…+100°C |
| Пределы допускаемой абсолютной погрешности измерений температуры для исполнения «РМД» | ±1,0 ºC |
| Давление измеряемой среды | не более 1,6 МПа |
| Потери давления на счетчике при номинальном расходе | не более 0,063 МПа |
| Устойчивость к механическим воздействиям по ГОСТ Р 52931-08 | Группа N1 |
| Допустимая мощность излучения | не более 10 мВт |
| Частота радиоинтерфейса РМД | от 433,075 до 434,479 МГц |
| Ток потребления | не более 50 мА |
| Степень защиты от проникновения пыли и влаги | IP65, IP68 |
| Напряжение внешнего источника питания постоянного тока для счетчика с комбинированным питанием (АКП) | от 5 до 15 В |
| Протокол обмена | РМД |
| Условия эксплуатации: — Тос, температура окружающего воздуха — относительная влажность воздуха — атмосферное давление |
от +5 до +50°С от 30 до 80% от 84 до 107,6кПа |
| Срок службы встроенной батареи | не менее 6 лет |
| Межповерочный интервал | 6 лет |
| Средний срок службы | 12 лет |
Особенности конструкции и измерительного процесса счетчиков Профит РМД -Теплоприбор
Счетчики воды исполнения Профит с контролем температуры ГВС предназначены для измерений объема питьевой воды по СанПиН 2.1.4.1074-01 и горячей воды по СНиП 41-02-2003. При подключении требуется соблюдать полярность.
Принцип работы счетчика основан на измерениях числа оборотов крыльчатки, которая вращается под воздействием струй жидкости перпендикулярных к оси крыльчатки. На крыльчатке закреплены мишени из нержавеющей стали или магниты, которые взаимодействуют с электронным или механическим счетным блоком.
Конструктивно счетчик состоит из двух частей:
-патрубка с измерительной капсулой;
-электронного или механического счетного блока.
Счётчик может комплектоваться запорной крышкой. На этапах монтажа и/или поверки можно не демонтировать патрубок, а измерительную капсулу и счетный блок установить после окончания работ.
В зависимости от способа съёма информации о вращении крыльчатки, счетчики имеют 2 исполнения:
«м» — магниты передают вращение крыльчатки на механический счетный блок;
«е» — датчик электронного счетного блока в момент прохождение мишени формирует импульс, который поступает на микропроцессор электронного счетного блока;
Конструкция счетчика обеспечивает низкий износ пары «подшипник-ось», что позволяет получить стабильные метрологические характеристики на протяжении всего срока службы счетчика. Отсутствие в конструкции счетчика материалов, подверженных влиянию внешнего магнитного поля, (исполнение «е») или дополнительная антимагнитная защита (исполнение «м»), гарантирует устойчивость к влиянию на работоспособность счетчика постоянного магнита.
Исполнение «Профит РМД» имеет радиоинтерфейс стандарта РМД или аналогичный для передачи показаний и может дополнительно иметь: вход счетчика импульсов (вход V2), предназначенного для подключения к нему другого счетчика с импульсным выходом и подсчета/архивирования импульсов; возможность измерять температуру воды с помощью встроенного термометра сопротивления (Рt 500); возможность дополнительно измерять объем воды с температурой выше/ниже (V1г/V1х) установленного порогового значения температуры (Тпор); имеют архив, в котором сохраняются часовые значения измеренных объемов и средней температуры воды за последние ≥ 45 прошедшей через счетчик с температурой выше установленного значения Тпор (V1г). Если в течение часа температура не превышала установленного значения Тпор, то в архив сохраняется значение температуры в последнюю минут. Также в архив заносится служебная информация (коды НС и пр.). Глубина часового архива ≥ 45 суток.
Онлайн-сервис считывания показаний и архива www.flatmeter.ru.
Питание счетчика исполнения «е» осуществляется от встроенного литиевого элемента питания напряжением 3,6 В. Имеется исполнение с комбинированным питанием (элемент питания + внешний источник питания).
Счетчик Саяны Профит РМД имеет пломбировочные места и отверстия, предназначенные для установки пломб абонентских отделов, предотвращающих несанкционированный доступ к счетчику в процессе эксплуатации и разрушающейся наклейки с нанесенным знаком поверки и/или навесной пломбой поверителя, предотвращающей доступ к разъемам, через которые производятся программирование микропроцессора и записи в память счетчика.
Условное обозначение и пример заказа на водосчетчики Саяны Профит РМД
Пример оформления заказа: Саяны Профит РМД.
Обязательно указать вид исполнения — «м» или «е», диаметр условного прохода (Ду) мм, динамический диапазон измерений: 1:100; 1:200 или 1:1000, тип импульсного выхода и остальные технические характеристики. Комплект присоединителей и термометр поставляются дополнительно, если оговорено в заказе (доп.опция).
Также в заказе необходимо указать количество приборов каждого вида/исполнения, адрес пункта назначения, способ отгрузки и/или наименование транспортной компании (по умолчанию отгрузка будет осуществляться из Москвы через ТК «Деловые Линии»).
Ввиду относительного многообразия исполнений и сложности обозначения и формы заказа, рекомендуем быть внимательными при оформлении заказа, в т.ч. учитывать возможные варианты записи обозначения и встречающиеся ошибки при заказе. Например, нам доводилось сталкиваться с такими ошибками в заявках:
орфографические ошибки: датчик на воду, сктчик, счетчик наводу, водный счетчик и тп;
неправильные обозначения модели: Саяны ПрофитРМД, Профайл РМД, Саяны Проф/РМД, Проффит рмд и т.п.
вместо марка — модель или модификация и ошибки их написания, в том числе связанные с транслитерацией или раскладкой клавиатуры, например: Sayny Proft RMD, Sayns Profft RMD, Sayny Proft-RMD, Sayny-RMD, (в En-раскладке), CFZYS GHJABN HVL, Cfzys ghjabn hvl и т.п. и т.д.
Поэтому убедительная просьба, будьте внимательны при оформлении заказа, не путайте обозначения, а если не знаете или не уверены, напишите основные технические характеристики, способы присоединения и монтажа в простой форме изложения и мы подберем необходимое Вам оборудование.
Дополнительная информация о тахометрических крыльчатых и турбинных счетчиках воды
КМЧ и дополнительное оборудование к тахометрическим водосчетчикам
Комплектация и виды комплектов монтажных частей (КМЧ) и дополнительного оборудования подбирается в зависимости от типа счетчика воды:
— квартирные счетчики (бытовые/индивидуальные крыльчатые Ду15, Ду20);
— домовые счетчики (общедомовые турбинные Ду25,32,40,40);
— промышленные (турбинные Ду свыше 50мм);
— комбинированные (с двумя счетчиками: для большого и малого расходов);
см. номенклатуру, цены и технические описания счётчиков-расходомеров жидкости (водосчетчиков).
см. дополнительное оборудование и монтажно-запорная арматура для расходомеров.
Базовая комплектация квартирного крыльчатого водосчетчика (Ду15-20мм) относительно проста:
— комплект штуцеров (присоединители — «Американки»): штуцер(удлинитель), гайка, прокладка (G1/2(Ду15) или G3/4(Ду20) по 2 шт., материал латунь или сталь с гальваническим покрытием);
— кран шаровый (Ду15 или Ду20, до 1,6МПа, материал обычно латунь или сталь);
— фильтр сетчатый грубой очистки воды (прямой или косой, латунный или стальной);
— редуктор давления (с манометром или без);
— дополнительные выходы (помимо импульсного): многоимпульсные выхода (2,4), частотный, токовый-4-20мА, цифровой-RS232/RS485, радиовыход.
см. комплект МСС (монтажная сборка счетчика) для водосчетчиков Ду15, Ду20.
Общедомовые и промышленные турбинные счетчики воды могут иметь достаточно сложную и разнообразную комплектацию:
помимо базовой комплектации, аналогичной квартирным индивидуальным приборам учета (присоединители, краны, фильтры, редуктора) возможна комплектация турбинных приборов следующим дополнительным оборудованием:
Присоединительная арматура:
— Комплекты монтажных частей — КМЧ Ду15-400мм для резьбового, фланцевого или присоединения типа «Сэндвич».
(ответные фланцы, прокладки, болты/шпильки, гайки, шайбы) для установки счетчика (расходомера) или проставки (габаритного имитатора):
— Комплекты ответных фланцев (КОФ по ГОСТ 12820-80 и др.)
— Переходы Ду, прямые участки (присоединительные участки) и прочие элементы трубопровода
— Проставки (габаритные имитаторы, монтажные вставки)
— Уплотнения и крепеж (прокладки, болты(шпильки), гайки, шайбы)
Также возможна поставка целых монтажных водомерных узлов учета расхода: фланцевых и межфланцевых-«сэндвич»(прямые участки + габаритная вставка + КМЧ).
Дополнительное оборудование узлов учета расхода (УУР):
— Монтажно-запорная арматура: краны, клапаны, присоединительные фитинги, тройники, спускники
— Шкафы монтажные
— КИПиА: манометры, термометры, датчики, реле, преобразователи температуры и давления, регуляторы, блоки(источники) питания, блоки управления.
— Оборудование и системы для диспетчеризации
Периферийные устройства сбора и передачи данных: модули (M-Bas, МИД, импульсный), радиомодули, концентраторы, ОТР, GSM/GPRS модемы, антенны, адаптеры, конвертер, преобразователи интерфейсов, ПО (диспетчерские программы считывания данных), регистраторы, архиваторы и прочее оборудование.
Кабель (электропитания и связи(сигнальный).
Общие рекомендации по размещению, монтажу и работе тахометрических счетчиков воды (водосчетчиков)
Тахометрические (крыльчатые (Ду15-20) и турбинные (Ду25 и более)) водосчётчики (далее — ВС) обычно предназначены для установки в отапливаемых помещениях или специальных павильонах с температурой окружающей среды Тос (воздуха) обычно от +5 до +50°С и относительной влажностью не более 80%. К приборам должен быть обеспечен свободный доступ для осмотра в любое время года. Место установки должно гарантировать эксплуатацию прибора без возможных механических повреждений. Установка водосчётчиков в затапливаемых, в холодных помещениях при температуре менее +5°С, и в помещениях с влажностью более 80% не рекомендуется (за исключением специального затапливаемого исполнения с кодом пыле-водозащиты IP68).
При монтаже тахометрического водосчётчика должны быть соблюдены следующие обязательные условия:
а) Тахометрический водосчётчик (далее ВС или СВ) монтируется только на горизонтальном участке трубопровода в «разгруженном» положении — циферблатом вверх, при этом крыльчатые счётчики Ду15 и Ду20 мм работают в заявленном в паспорте диапазоне расходов (обычно класса В), а при монтаже на вертикальном участке или циферблатом параллельно стене, ВС начинает работает в диапазоне расходов соответствующих предыдущему менее точному классу (если был класс В, то станет А; а если С, то В, см. технические характеристики, заявленные в паспорте прибора).
б) Установка осуществляется таким образом, чтобы прибор всегда был заполнен водой (монтаж в напорный трубопровод);
в) При установке тахометрического водосчётчика после отводов, запорной арматуры, переходников, фильтров и других устройств, создающих искажение потока, непосредственно перед ВС необходимо предусмотреть прямой участок трубопроводов для спрямления потока длиной не менее 5Ду, а за прибором — не менее 1Ду (где Ду — условный диаметр трубопровода). Прямой участок трубопровода перед малорасходными ВС (Ду=15-40мм) не требуется, если ВС монтируется с комплектом поставляемых заводом — изготовителем присоединителей (штуцеров-удлинителей) специальной конструкции, стабилизирующих поток воды до ламинарного течения. Необходимо учесть, что при нарушении условий монтажа появляется дополнительная погрешность.
г) На случай ремонта или замены счетчика воды (далее СВ) перед прямым участком до прибора и после прямого участка трубопровода после прибора устанавливается запорная арматура (краны, вентили, задвижки, клапаны), а также спускники для опорожнения отключаемого участка, которые монтируются вне зоны прямых участков.
д) Перед малорасходными СВ (Ду=15-40мм), но после запорной арматуры вне зоны прямолинейного участка трубопровода; а также после счетчика при установке его на обратном трубопроводе ГВС или ТС(теплоснабжения), до запорной арматуры рекомендуется устанавливать фильтры воды (прямые или косые сетчатые фильтры грубой очистки).
е) Не допускается установка СВ на расстоянии менее 2-х метров от устройств, создающих вокруг себя мощное электро-магнитное поле (например, силовых трансформаторов), а также размещение прибора в зоне действия постоянных магнитов, использование потребителем «стоп-магнита» вообще противозаконно.
Разрешительная и техническая документация
По заявке потребителя могут быть высланы следующие документы: карта(форма) заказа (опросный лист), сертификат/свидетельство об утверждении типа средства измерения, разрешения на применение, декларация о соответствии, письмо о признании результатов поверки, паспорт изделия, техническое описание и руководство по эксплуатации, описание типа СИ и методика поверки, а также прочие разрешительные и нормативные документы (ГОСТы, СанПиН, СНиПы и правила учета).
Паспорт, техническое описание и руководство по эксплуатации счетчика воды содержит следующие основные сведения:
— Общие сведения об изделии: назначение, описание и обозначение типов (марка, модель), номер в Госреестре СИ и пр.
— Технические характеристики: измеряемая среда, рабочее давление и потери давления, температура измеряемой и окружающей среды, Ду, расходы (минимальный, переходный, номинальный, максимальный), пределы допускаемой относительной погрешности (метрологический класс), монтажная длина и пр.
— Устройство и принцип действия.
— Размещение, монтаж и подготовка к работе.
— Эксплуатация и техническое обслуживание (условия и правила монтажа, эксплуатации и демонтажа, ремонт (неисправности, причины, методы и способы их устранения).
— Условия хранения и транспортирования.
— Гарантии изготовителя, сведения о рекламациях.
— Сведения о приемке и поверке, сведения о периодической поверке.
— Масса, габаритные и присоединительные размеры.
— Комплектность, дополнительное оборудование, запчасти и принадлежности.
