Счетчик воды Карат-140-М/-Э1

В данном подразделе представлен универсальный квартирный счетчик горячей и холодной воды Карат-140-М, Карат-140-Э1 (водосчетчик Ду 15, 20).

Счетчики воды Карат-140-М/-Э1 предназначены для измерений объема холодной и горячей воды, протекающей в трубопроводах систем горячего (ГВС) и холодного (ХВС) водоснабжения (Ду15, Ду20) при температуре от плюс 5°C до плюс 90 °С, при давлении не более 1,6 МПа (16 кгс/см2)

Счетчики воды Карат-140-М/-Э1 применяются в условиях круглосуточной эксплуатации на объектах жилищно-коммунального хозяйства (ЖКХ).

Счетчики воды Карат-140-М/-Э1 могут использоваться как автономно, так и в составе измерительных комплексов и информационно-измерительных систем с учетом технических характеристик приборов.

Счетчики Карат-140-М/-Э1 устанавливаются в горизонтальные и вертикальные трубопроводы.

Счетчики Карат-140-М/-Э1 соответствуют требованиям:

-приказа Росстандарта от 07.02.2018 № 256 «Об утверждении Государственной поверочной схемы для средств измерения массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».

— ТУ 26.51.63-029-3277111-2022 – «Счетчики воды КАРАТ-140. Технические условия».

Счетчик воды Карат-140 изготавливается в следующих модификациях:

— счетчик воды Карат-140-М — с механическим счетным устройством (МСУ).

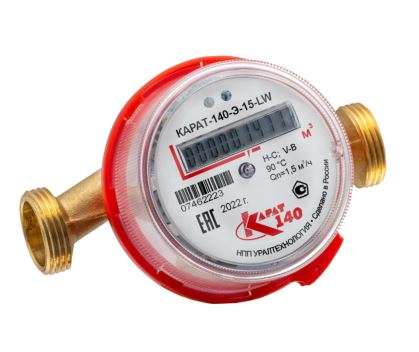

— счетчик воды Карат-140-Э1 — с электронным счетным устройством (ЭСУ) и однострочным индикатором.

— счетчик воды Карат-140-Э2 — с электронным счетным устройством и двухстрочным  индикатором.

Особенности счетчиков воды Карат-140:

— типоразмер Ду 15, 20,

— номинальный расход 1,5 и 2,5 м3/ч,

— монтируется вертикально и горизонтально,

— проводная передача данных: импульсный выход И, RS-485 или M-Bus,

— беспроводная передача данных: LoRaWan, либо NB-IoT,

— межповерочный интервал – 6 лет,

— средний срок службы – 12 лет,

— гарантийный срок – 4 года

Преимущества счетчиков воды Карат-140:

— универсальный водосчетчик, применяется на холодной, и на горячей воде,

— российский производитель с высокотехнологичным процессом производства,

-надёжная защита от несанкционированного воздействия за счет антимагнитного кольца,

— использование комплектующих Российского происхождения;

— индивидуальные параметры для водосчетчиков Карат-140 с LoRaWan / NB-IoT:

— исключение ошибок при передаче показаний,

— своевременный автоматический сбор данных,

— эффективный мониторинг и планирование энергопотребления,

— начисление платежей, определение потерь, определение работоспособности прибора учета в режиме реального времени,

— хранение и отображение полученной информации в облаке

Стоимость счетчика воды Карат-140 зависит от исполнения (Карат-140-М, Карат-140-Э1, Карат-140-Э2), выходного интерфейса (И, RS-485, M-Bus, LW, NB, подробнее см. ниже), общего объема заказа и других ценообразующих факторов (см. также форму заказа счетчиков Карат-140).
Оптовая цена* счетчика воды Карат-140 от 715 руб.:

— счетчик воды КАРАТ-140-М-15 — 715 руб./шт.,

— счетчик воды КАРАТ-140-М-15-И — 850 руб./шт.,

— счетчик воды КАРАТ-140-М-20 — 965 руб./шт.,

— счетчик воды КАРАТ-140-М-20-И — 1105 руб./шт.,

— счетчик воды КАРАТ-140-Э1-15-LW — 2335 руб./шт.,

— счетчик воды КАРАТ-140-Э1-20-LW — 2665 руб./шт.

* — Цены на Карат-140 указаны без учета НДС=20%, на базовое исполнение водосчетчика, без выходных интерфейсов и КМЧ, без учета акций, скидок и спецпредложений, конкретные условия и цены, как заказать (купить) счетчик воды Карат-140-М, Карат-140-Э1, Карат-140-Э2, а также наличие водосчетчиков на складе  (или срок изготовления/производства) уточняйте у менеджеров отдела продаж по электронной почте и телефону, указанным в разделе сайта Контакты.

По заказу комплектность поставки счетчика может быть скорректирована. В комплектность поставки счетчика может быть включен: комплект монтажных частей (КМЧ)

Также по отдельному заказу может быть поставлено дополнительное оборудование и КМЧ для тахометрических водосчетчиков — краны шаровые, фильтры сетчатые, редуктор давления и т.д. (см. ниже по тексту подробную информацию о дополнительном оборудовании для счетчиков воды).

1. Технические характеристики квартирного счетчика воды Карат-140-М, Карат-140-Э1

1.1. Устройство и работа счетчика воды Карат-140-М, Карат-140-Э1

Крыльчатый одноструйный сухоходный счетчик воды Карат-140-М, Карат-140-Э1 состоит из проточной части (ПЧ) и счетной части, которые соединены поворотным узлом. В ПЧ установлена крыльчатка с магнитной полумуфтой.

Счетная часть изолирована от ПЧ и состоит из корпуса и счетного устройства. Счетное устройство состоит из счетного модуля и индикатора. Поворотный узел соединяет проточную и счетную части счетчика, а также обеспечивает возможность поворота счетной части вокруг своей оси для удобства снятия показаний. В конструкцию счетчиков с ч/и выходом или проводным интерфейсом, входит коммуникационный кабель (кабель передачи данных).

Индикатор МСУ представляет собой механическое счетное устройство из роликовых указателей объема. Первые пять указателей показывают объем жидкости – в кубических метрах (м3), последующие три указателя после запятой показывают объем в десятых, сотых и тысячных долях м3. На последнем указателе (для тысячных долей м3) нанесена шкала с ценой деления – 0,0002 м3 (0,2 л).

На лицевой стороне счетной части в исполнении с МСУ расположена сигнальная звездочка (отражатель), обеспечивающая повышение разрешающей способности счетчика, которая используется при поверке счетчика на установке поверочной с оптоэлектронным узлом считывания сигналов.
Антимагнитное исполнение счетчика с МСУ содержит в своей конструкции антимагнитное кольцо, которое устанавливается на проточную часть прибора и не позволяет заблокировать/замедлить вращение крыльчатки. Счетчики в антимагнитном исполнении устойчивы к воздействию постоянного магнитного поля с напряженностью до 400 А/м по ГОСТ Р 52931-2008.

На электронном счетном устройстве (ЭСУ) счетчика Карат-140-Э устанавливаются один из двух типов электронных жидкокристаллических индикаторов (ЖКИ):

— для счетчика Карат-140-Э1 — однострочный девятисимвольный индикатор;

— для счетчика Карат-140-Э2 — двустрочный восьмисимвольный индикатор.

В счетчиках с исполнением «И» устанавливается магнитоуправляемый герметизированный контакт (геркон), предназначенный для передачи числоимпульсного сигнала: количество импульсов на выходе пропорционально количеству прошедшей через ПЧ счетчика воды.

Программное обеспечение (ПО) в счетчиках КАРАТ-140М отсутствует. ПО в счетчиках КАРАТ-140Э записывается в энергонезависимую память приборов при изготовлении. ПО счетчиков в эксплуатации не может быть модифицировано, или загружено или прочитано.

1 – счетная часть (механическая или электронная); 2 – поворотный узел; 3 – проточная часть; 4 – комплект монтажных частей (КМЧ); 5 – пломба в виде самоклеящейся наклейки; 6 – пломба навесная (свинцовая/пластиковая).

1.2. Метрологические характеристики счетчика воды Карат-140-М, Карат-140-Э1

1.3. Основные параметры счетчиков Карат-140М, Карат-140Э1

Продолжение таблицы

1.4. Коммуникационные возможности и выходы счетчиков воды Карат-140М, Карат-140Э1, Карат-140Э2

1.4.1. Характеристики числоимпульсного выхода (И) счетчиков Карат-140М

1.4.2. Характеристики радиоинтерфейсов LoRaWAN, NBIoT водосчетчиков Карат-140-Э (Э1, Э2)

Формат сообщений и команд предоставляется по отдельному запросу.
Допускается вместо указанных стандартов связи, устанавливать в счетчики интерфейсы связи других общепринятых стандартов. Установка интерфейсов не влияет на метрологические и технические характеристики счетчиков, и определяется только технической и маркетинговой поли­тикой предприятия.
В целях экономии ресурса батареи питания счетчики поставляются с деактивированным ин­терфейсом LoRaWAN/NBIoT. Для активации радиоинтерфейса необходимо:

— LoRaWAN — зарегистрировать прибор у оператора сети LoRaWAN, путем передачи оператору ко­дов регистрации в сети, которые указаны в разделе 7 паспорта счетчика СМАФ.407200.002 ПС;

— NBIoT — имея установленную Сим-карту, регистрируется автоматически;

— приложить на (5-10) секунд магнитный ключ (магнит) к порту оптического интерфейса счетчика;

— в течение 2-х минут на ЖКИ прибора должен активироваться знак регистрации радиоинтерфейса в сети (рисунок 1 поз 6), это означает, что прибор находится в сети и готов к обмену данными;

— если знак регистрации не активировался, то следует повторно приложить магнитный ключ (маг­нит) к порту оптического интерфейса и дождаться появление знака регистрации прибора в сети (рисунок 1 поз 6);

— отображение на ЖКИ знака регистрации счетчика в сети показывает, что прибор интегрирован в сеть.

Пользователь не может отключить радиоинтерфейс самостоятельно. Выключение радиоин­терфейса производится только на заводе-изготовителе или в условиях сервисного центра.

1.4.3. Характеристики проводных интерфейсов RS-485, M-Bus счетчиков воды Карат-140-Э1, Карат-140-Э2

Интерфейс RS-485 питается от внешнего источника постоянного тока с номинальным напря­жением 12 В (допустимо (8.. .13,5) В), ток нагрузки не менее 100 мА.

Подключение по интерфейсам M-Bus и RS-485 к компьютеру производить через соответ­ствующий конвертер. Линии связи интерфейса RS-485 подключать к контактам конвертера в соот­ветствие с маркировкой: А подключать к А, В подключать к В.
Формат сообщений и команд предоставляется по отдельному запросу.

1.5. Форма записи условного обозначения при заказе счетчика воды Карат-140-Э1, Карат-140-М

где:

1. КАРАТ–140 – обозначение типа счетчика воды.

2. М –модификация водосчетчика с механическим счетным устройством (МСУ).
Э1 –модификация водосчетчика с электронным счетным устройством (ЭСУ) и однострочным индикатором;
Э2 модификация счетчика воды с электронным счетным устройством (ЭСУ) и двухстрочным индикатором;

3. 15 –типоразмер – Ду15 (диаметр условного прохода) мм;
20 –типоразмер – Ду20 (диаметр условного прохода) мм.

4. И –наличие числоимпульсного (ч/и) выхода – модификация «М»;
LW –наличие радиоинтерфейса LoRaWAN – модификация «Э»;
NB –наличие радиоинтерфейса NBIoT – модификация «Э»;
MB –наличие проводного интерфейса M-Bus – модификация «Э»;
RS485 –наличие проводного интерфейса RS-485 – модификация «Э».
Н –если ч/и выход не установлен, а исполнение А установлено, то на месте позиции 4 указывается символ Н.

5. А –антимагнитное исполнение. Если опция не установлена, то она в обозначении прибора не указывается.

Если опции 4, 5 не установлены, то в обозначении прибора они не указываются.

По заказу комплектность поставки счетчика Карат140 может быть скорректирована. В комплектность поставки водосчетчика Карат140 может быть включен: комплект монтажных частей (КМЧ)

2. Возможные ошибки при оформлении заказа на бытовые водосчетчики Карат140-М, смарт-счетчики Карат-140Э1, Карат-140Э2 (умные водосчетчики для квартир)

При заказе бытовых водосчетчиков Карат140-М, смарт-счетчиков Карат-140Э1, Карат-140Э2 (умные водосчетчиков для квартир) рекомендуем быть внимательными при оформлении заказа, в т.ч. учитывать возможные варианты записи обозначения и встречающиеся ошибки при заказе. Например, нам доводилось сталкиваться с такими ошибками в заявках:
— неправильное или некорректное название прибора: смарт-водосчетчик в квартиру, умный счетчик на воду, прибор умного учета, бытовой индивидуальный водомер, расходомер на холодную воду ХВС, датчик расхода горячей воды ГВС, сухоход, сухоходный домашний измеритель расхода, водометр для квартиры, датчик потока, преобразователь расхода, флоуметр, флуометр, регистратор водопотребления, индивидуальный умный прибор учета потребления воды водоучета водопотребления, сенсор, регулятор, анализатор, детектор, смарт-счетчик и прочие ошибки в названии прибора..
— неправильные обозначения модели: Карат-140М, Карат-140Э, Карат-140Э1, Карат-140Э2, Карат-140-Е1, Карат-140-Е2, Карат140-М, Карат140-Э1, Карат140-Э-2, Карат140М, Карат140Э, Карат140Э1, Карат140Э2, КРТ, Корунд, Курант, Карта, Крот; KAPAT-140-M, KAPAT-140M, KAPAT140-M (латиницей вместо кириллицы) и т.п.
— ошибки написания, связанные с переводом, транслитерацией или раскладкой клавиатуры, например: water Karat-140-M, Karat-140-E1, Rfhfn-140-V, schetchik vody karat-140-m-eh1, Rfhfn-140-«1, Rfhfn-140-«2 (в  En-раскладке) и т.д. и т.п.

Поэтому убедительная просьба, будьте внимательны при оформлении заказа на водосчетчик Карат-140М, Карат-140Э-1/-2 (счетчик горячей и холодной воды в квартиру Ду 15, Ду-20),  не путайте обозначения, а если не знаете или не уверены, то просто напишите основные технические характеристики (Ду, температуру измеряемой среды и т.п.) и условия эксплуатации в простой форме изложения, а инженеры нашего предприятия подберут необходимый Вам прибор и доп. оборудование по наилучшему соотношению Цена — Качество — Срок изготовления (наличие на складе).

Техническая документация на счетчик воды Карат-140-М, Карат-140-Э1, Карат-140-Э2:
см. Карта заказа Карат-140-М, Карат-140-Э1, Карат-140-Э2 счетчик воды (скачать опросный лист).
см. Технические характеристики Карат-140-М, Карат-140-Э1, Карат-140-Э2 счетчик воды (Тех.описание).
см. Руководство по эксплуатации Карат-140-М, Карат-140-Э1, Карат-140-Э2 счетчик воды
см. Методика поверки Карат-140-М, Карат-140-Э1, Карат-140-Э2 водосчетчик.
По заявке потребителя могут быть высланы карта(форма) заказа (опросный лист), сертификат/свидетельство об утверждении типа средства измерения, разрешения на применение, декларация о соответствии, паспорт СВ, техническое описание и руководство по эксплуатации, руководство пользователя на доп. оборудование и периферийные устройства, описание типа средства измерения и методика поверки, а также прочие разрешительные и нормативные документы (ГОСТы, СанПиН, СНиПы и правила учета и т.п.).

3. Дополнительная информация о тахометрических крыльчатых и турбинных счетчиках воды

3.1. КМЧ и дополнительное оборудование к тахометрическим водосчетчикам

Комплектация и виды комплектов монтажных частей (КМЧ) и дополнительного оборудования подбирается в зависимости от типа счетчика воды:
— квартирные счетчики (бытовые/индивидуальные крыльчатые Ду15, Ду20);
— домовые счетчики (общедомовые турбинные Ду25,32,40,40);
— промышленные (турбинные Ду свыше 50мм);
— комбинированные (с двумя счетчиками: для большого и малого расходов);
см. номенклатуру, цены и технические описания счётчиков-расходомеров жидкости (водосчетчиков).
см. дополнительное оборудование и монтажно-запорная арматура для расходомеров.

Базовая комплектация квартирного крыльчатого водосчетчика (Ду15-20мм) относительно проста:
— комплект штуцеров (присоединители — «Американки»): штуцер(удлинитель), гайка, прокладка (G1/2(Ду15) или G3/4(Ду20) по 2 шт., материал латунь или сталь с гальваническим покрытием);
— кран шаровый (Ду15 или Ду20, до 1,6МПа, материал обычно латунь или сталь);
— фильтр сетчатый грубой очистки воды (прямой или косой, латунный или стальной);
— редуктор давления (с манометром или без);
— дополнительные выходы (помимо импульсного): многоимпульсные выхода (2,4), частотный, токовый-4-20мА, цифровой-RS232/RS485, радиовыход.
см. комплект МСС (монтажная сборка счетчика) для водосчетчиков Ду15, Ду20.

Общедомовые и промышленные турбинные счетчики воды могут иметь достаточно сложную и разнообразную комплектацию:
помимо базовой комплектации, аналогичной квартирным индивидуальным приборам учета (присоединители, краны, фильтры, редуктора) возможна комплектация турбинных приборов следующим дополнительным оборудованием:

Присоединительная арматура:
— Комплекты монтажных частей — КМЧ Ду15-400мм для резьбового, фланцевого или присоединения типа «Сэндвич».
(ответные фланцы, прокладки, болты/шпильки, гайки, шайбы) для установки счетчика (расходомера) или проставки (габаритного имитатора):
— Комплекты ответных фланцев (КОФ по ГОСТ 12820-80 и др.)
— Переходы Ду, прямые участки (присоединительные участки) и прочие элемены трубопровода
— Проставки (габаритные имитаторы, монтажные вставки)
— Уплотнения и крепеж (прокладки, болты(шпильки), гайки, шайбы)
Также возможна поставка целых монтажных водомерных узлов учета расхода: фланцевых и межфланцевых-«сэндвич»(прямые участки + габаритная вставка + КМЧ).

Дополнительное оборудование узлов учета расхода (УУР):
— Монтажно-запорная арматура: краны, клапаны, присоединительные фитинги, тройники, спускники
— Шкафы монтажные
— КИПиА: манометры, термометры, датчики, реле, преобразователи температуры и давления, регуляторы, блоки(источники) питания, блоки управления.
— Оборудование и системы для диспетчеризации
Переферийные устройства сбора и передачи данных: модули (M-Bas, МИД, импульсный), радиомодули, концентраторы, ОТР, GSM/GPRS модемы, антенны, адаптеры, конвертер, преобразователи интерфейсов, ПО (диспетчерские программы считывания данных), регистраторы, архиваторы и прочее оборудование.
Кабель (электропитания и связи(сигнальный).

3.2. Общие рекомендации по размещению, монтажу и работе тахометрических счетчиков воды (водосчетчиков)

Тахометрические (крыльчатые (Ду15-20) и турбинные (Ду25 и более)) водосчётчики (далее — ВС) обычно предназначены для установки в отапливаемых помещениях или специальных павильонах с температурой окружающей среды Тос (воздуха) обычно от +5 до +50С и относительной влажностью не более 80%. К приборам должен быть обеспечен свободный доступ для осмотра в любое время года. Место установки должно гарантировать эксплуатацию прибора без возможных механических повреждений. Установка водосчётчиков в затапливаемых, в холодных помещениях при температуре менее 5С, и в помещениях с влажностью более 80% не рекомендуется (за исключением специального затапливаемого исполнения с кодом пыле-водозащиты IP68).

3.3. При монтаже тахометрического водосчётчика должны быть соблюдены следующие обязательные условия:

а) Тахометрический водосчётчик (далее ВС или СВ) монтируется только на горизонтальном участке трубопровода в «разгруженном» положении — циферблатом вверх, при этом крыльчатые счётчики Ду15 и Ду20 мм работают в заявленном в паспорте диапазоне расходов (обычно класса В), а при монтаже на вертикальном участке или циферблатом параллельно стене, ВС начинает работает в диапазоне расходов соответствующих предыдущему менее точному классу (если был класс В, то станет А; а если С, то В, см. технические характеристики, заявленные в паспорте прибора).

б) Установка осуществляется таким образом, чтобы прибор всегда был заполнен водой (монтаж в напорный трубопровод);

в) При установке тахометрического водосчётчика после отводов, запорной арматуры, переходников, фильтров и других устройств, создающих искажение потока, непосредственно перед ВС необходимо предусмотреть прямой участок трубопроводов для спрямления потока длиной не менее 5Ду, а за прибором — не менее 1Ду (где Ду — условный диаметр трубопровода). Прямой участок трубопровода перед малорасходными ВС (Ду=15-40мм) не требуется, если ВС монтируется с комплектом поставляемых заводом — изготовителем присоединителей (штуцеров-удлинителей) специальной конструкции, стабилизирующих поток воды до ламинарного течения. Необходимо учесть, что при нарушении условий монтажа появляется дополнительная погрешность.

г) На случай ремонта или замены счетчика воды (далее СВ) перед прямым участком до прибора и после прямого участка трубопровода после прибора устанавливается запорная арматура (краны, вентили, задвижки, клапаны), а также спускники для опорожнения отключаемого участка, которые монтируются вне зоны прямых участков.

д) Перед малорасходными СВ (Ду=15-40мм), но после запорной арматуры в
