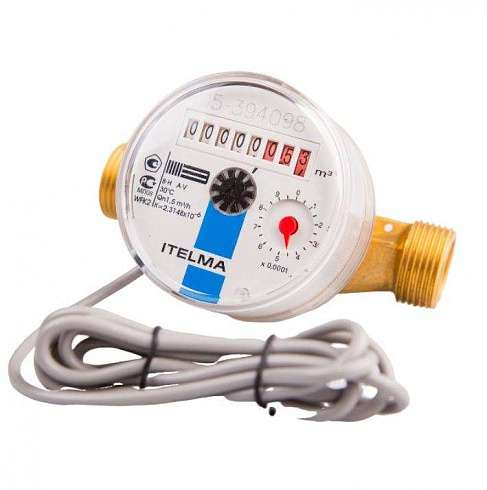

Счетчик холодной воды WFK20, WFK24 (Ду 15, 20)

В данном подразделе представлены крыльчатые сухоходные одноструйные бытовые квартирные счетчики холодной воды WFK20, WFK24 (водосчетчики Ду 15, 20).

1. Счетчик холодной воды WFK20 без удаленного считывания сигнала.

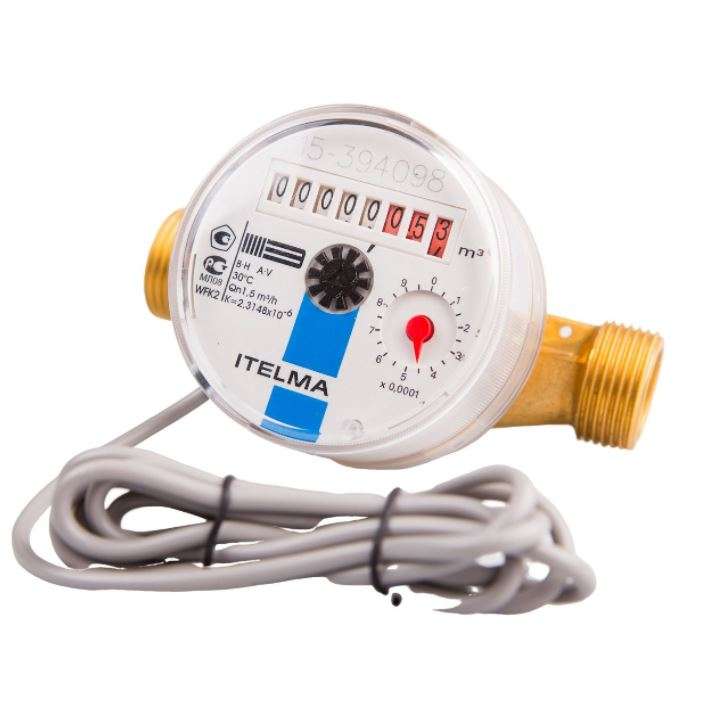

2. Счетчик холодной воды WFK24 с импульсным выходом (герконом) для дистанционного считывания показаний.

Основными потребителями счетчиков воды WFK20, WFK24 являются:

— строительные организации;

— эксплуатирующие организации (ДЭЗ, РЭУ, ЖСК, ТСЖ);

— индивидуальные потребители.

Стоимость счетчика воды  WFK20, WFK24 зависит от модели, диаметра условного прохода (Ду 15 или 20мм), наличия импульсного выхода, общего объема заказа и других ценообразующих факторов.
Цена счетчика воды WFK20, WFK24 высылается по запросу.
Конкретные условия поставки и цены, как заказать (купить), а также наличие на складе счетчиков воды WFK20, WFK24 ITELMA (или срок изготовления) уточняйте у менеджеров отдела продаж.

Также по отдельному заказу может быть поставлено дополнительное оборудование и КМЧ для тахометрических водосчетчиков — краны шаровые, фильтры сетчатые, редуктор давления и т.д. (см. ниже по тексту подробную информацию о дополнительном оборудовании для счетчиков воды)

1. Счетчик холодной воды WFK20

Тахометрический крыльчатый квартирный счетчик воды WFK20 предназначен для измерения потребленного объема холодной воды в индивидуальных домах, квартирах, офисах, административных зданиях.

Особенности и преимущества водосчетчика WFK20 ITELMA:

— Индикация накопленного потребления (удобная шкала считывания).

— Возможность удаленного считывания (импульсный выход для систем учета ресурсов).

— Защита механизма счетчика от воздействия магнитного поля (антимагнитная защита).

— Допускается горизонтальная или вертикальная установка прибора.

— Не требуется соблюдения длины прямых участков до и после прибора.

Технические характеристики счетчика холодной воды WFK20 (водосчетчика)

Конструкция

Счетчик WFK20 состоит из измерительной камеры и индикаторного устройства.

Корпус измерительной камеры изготовлен из латуни. В измерительной камере на осях установлена крыльчатка, камера закрыта герметичной крышкой. На входе потока воды установлен фильтр для защиты от крупных механических частиц.

Индикаторное устройство, установленное на измерительную камеру — сухого типа. Оно защищено прозрачной пластмассовой крышкой. Защитное стекло установлено на защёлках. Счетчик индицирует действительное водопотребление на 8-ми разрядном цифровом счетном механизме. Дополнительно на центральную ось установлена звёздочка для визуального контроля мгновенного расхода и метрологической поверки счетчика. Индикаторное устройство может поворачиваться на 360°.

Вариант с дистанционным считыванием выходного сигнала имеет кабель длиной 1,5 м, который постоянно подсоединен к счетчику.

Рекомендации по монтажу

Перед установкой счётчика ITELMA WFK20 необходимо провести внешний осмотр и убедиться в целостности защитного стекла и индикаторного устройства. Во вновь смонтированную систему водоснабжения (или замены некоторой части трубопровода) счётчик необходимо устанавливать только после промывки системы водой и пуска ее в эксплуатацию. На данный период рекомендуется вместо счётчика устанавливать технологическую вставку соответствующей длины.

Конструктивное исполнение прибора позволяет использовать его в ограниченных пространствах — не требуется соблюдения длины прямых участков до и после прибора.

Для защиты счётчика WFK20 от воздействия твёрдых частиц, содержащихся в воде, рекомендуется до счётчика устанавливать дополнительно механический или магнитно-механический фильтр и шаровой кран.

При монтаже необходимо:

— вмонтировать установочный комплект (штуцеры с гайками) в трубопровод;

— счётчик установить между штуцерами через прокладки так, чтобы направление потока воды соответствовало направлению стрелки на корпусе, затянуть гайки.

Принцип работы счетчика воды ITELMA WFK20

Принцип работы счётчика основан на измерении числа оборотов крыльчатки, вращающейся под действием потока воды, протекающей в трубопроводе. Вращение крыльчатки передается на индикаторное устройство (посредством магнитных муфт). Индикаторное устройство, через масштабирующий механический редуктор, отображает пятью роликами черного цвета измеренный объём воды в кубических метрах, роликами красного цвета и стрелочным указателем — доли кубических метров.

Прямое считывание

Измеренный объём воды отображается на циферблате индикаторного устройства (максимальная емкость до 99999,999 м³), текущие показания считываются визуально.

Комплект поставки счетчика ITELMA WFK20

Паспорт, счетчик, две прокладки, два защитных колпачка и пломбировочная проволока.

Присоединительный/установочный комплект технологическая вставка

Установочный комплект изготовлен из латуни. Он состоит из двух резьбовых штуцеров, двух гаек и двух прокладок, используется для монтажа водосчетчика.

Технологическая вставка используется вместо счетчика в трубопроводе перед его монтажом или при ремонте и т. д.

Установочный комплект и технологическая вставка в поставку не входят и заказываются дополнительно.

2. Счетчик холодной воды WFK24 с импульсным выходом

Тахометрический крыльчатый квартирный счетчик воды WFK20 предназначен для измерения потребленного объема холодной воды в индивидуальных домах, квартирах, офисах, административных зданиях.

Особенности и преимущества счетчика воды WKF24:

— Индикация накопленного потребления (удобная шкала считывания).

— Возможность удаленного считывания (импульсный выход для систем учета ресурсов).

— Защита механизма счетчика от воздействия магнитного поля (антимагнитная защита).

— Допускается горизонтальная или вертикальная установка прибора.

— Не требуется соблюдения длины прямых участков до и после прибора.

Технические характеристики счетчика воды WFK24

Конструкция

Водосчетчик WFK24 состоит из измерительной камеры и индикаторного устройства.

Корпус измерительной камеры изготовлен из латуни. В измерительной камере на осях установлена крыльчатка, камера закрыта герметичной крышкой. На входе потока воды установлен фильтр для защиты от крупных механических частиц.

Индикаторное устройство, установленное на измерительную камеру — сухого типа. Оно защищено прозрачной пластмассовой крышкой. Защитное стекло установлено на защёлках. Счетчик индицирует действительное водопотребление на 8-ми разрядном цифровом счетном механизме. Дополнительно на центральную ось установлена звёздочка для визуального контроля мгновенного расхода и метрологической поверки счетчика. Индикаторное устройство может поворачиваться на 360°.

Вариант с дистанционным считыванием выходного сигнала имеет кабель длиной 1,5 м, который постоянно подсоединен к счетчику.

Рекомендации по монтажу

Перед установкой счётчика ITELMA WFK24 необходимо провести внешний осмотр и убедиться в целостности защитного стекла и индикаторного устройства. Во вновь смонтированную систему водоснабжения (или замены некоторой части трубопровода) счётчик необходимо устанавливать только после промывки системы водой и пуска ее в эксплуатацию. На данный период рекомендуется вместо счётчика устанавливать технологическую вставку соответствующей длины.

Конструктивное исполнение прибора позволяет использовать его в ограниченных пространствах — не требуется соблюдения длины прямых участков до и после прибора.

Для защиты счётчика WFK24 от воздействия твёрдых частиц, содержащихся в воде, рекомендуется до счётчика устанавливать дополнительно механический или магнитно-механический фильтр и шаровой кран.

При монтаже необходимо:

— вмонтировать установочный комплект (штуцеры с гайками) в трубопровод;

— счётчик установить между штуцерами через прокладки так, чтобы направление потока воды соответствовало направлению стрелки на корпусе, затянуть гайки.

Принцип работы счетчика ITELMA WFK24

Принцип работы счётчика основан на измерении числа оборотов крыльчатки, вращающейся под действием потока воды, протекающей в трубопроводе. Вращение крыльчатки передается на индикаторное устройство (посредством магнитных муфт). Индикаторное устройство, через масштабирующий механический редуктор, отображает пятью роликами черного цвета измеренный объём воды в кубических метрах, роликами красного цвета и стрелочным указателем — доли кубических метров.

Прямое считывание

Измеренный объём воды отображается на циферблате индикаторного устройства (максимальная емкость до 99999,999 м³), текущие показания считываются визуально.

Дистанционное считывание выходного сигнала

Устройство удаленного считывания сигнала счётчика выдает по кабелю в цепь 1 импульс на 10 литров воды или один импульс на 1 литр воды.

Наличие данного устройства позволяет через дополнительные приборы производить централизованный учёт потребленной воды.

Эти контакты используются для передачи объёма потребляемой воды посредством импульсов.

Комплект поставки счетчика ITELMA WFK24

Паспорт, счетчик, две прокладки, два защитных колпачка и пломбировочная проволока.

Присоединительный/установочный комплект технологическая вставка

Установочный комплект изготовлен из латуни. Он состоит из двух резьбовых штуцеров, двух гаек и двух прокладок, используется для монтажа водосчетчика.

Технологическая вставка используется вместо счетчика в трубопроводе перед его монтажом или при ремонте и т. д.

Установочный комплект и технологическая вставка в поставку не входят и заказываются дополнительно.

Возможные ошибки при оформлении заказа на квартирные (индивидуальные) водосчетчики ITELMA WFK-20, WFK-24 Ду15, Ду20

При заказе тахометрических квартирных (индивидуальных) водосчетчиков ITELMA WFK-20, WKF-24 Ду15, Ду20  (крыльчатых сухоходных одноструйных счетчиков холодной воды для квартир/домов) рекомендуем быть внимательными при оформлении заказа, в т.ч. учитывать возможные варианты записи обозначения и встречающиеся ошибки при заказе. Например, нам доводилось сталкиваться с такими ошибками в заявках:
— неправильное или некорректное название прибора: холодноводный бытовой водомер измеритель расхода расходомер водометр, датчик преобразователь расхода потока,  флоуметр, флуометр, бытовой прибор учета воды водопотребления водорасхода водоучета, регистратор, сигнализатор, сенсор, детектор, индикатор, указатель, устройство, тепловодомер, тепло-водомер  и и прочие ошибки в названии прибора..
— неправильные обозначения модели: WKF-20, WKF-24, WFK20, WFK24, VKF20, VKF24, VKF-20, VKF-24, WCF20, WCF24, WKV20, WKV24, WF, WK, KWF, KFW, FKW, FKW20, FKW24 и т.п.
— ошибки написания связанные с переводом, транслитерацией или раскладкой клавиатуры, например: cold water meters WKF20 WKF24, schetchik holodnoj vody wfk20 wfk24 du 15 20, ЦЛА20, ЦЛА24 (в Ru-раскладке) и т.д. и т.п.

Поэтому убедительная просьба, будьте внимательны при оформлении заказа на бытовые водосчетчики WKF-20, WKF-24 Ителма,  не путайте обозначения, а если не знаете или не уверены, то просто напишите основные технические характеристики (Ду, температуру измеряемой среды и т.п.) и условия эксплуатации в простой форме изложения, а инженеры нашего предприятия подберут необходимый Вам прибор и доп. оборудование по наилучшему соотношению Цена — Качество — Срок изготовления (наличие на складе).

Дополнительная информация о тахометрических крыльчатых и турбинных счетчиках воды

КМЧ и дополнительное оборудование к тахометрическим водосчетчикам

Комплектация и виды комплектов монтажных частей (КМЧ) и дополнительного оборудования подбирается в зависимости от типа счетчика воды:
— квартирные счетчики (бытовые/индивидуальные крыльчатые Ду15, Ду20);
— домовые счетчики (общедомовые турбинные Ду25,32,40,40);
— промышленные (турбинные Ду свыше 50мм);
— комбинированные (с двумя счетчиками: для большого и малого расходов);
см. номенклатуру, цены и технические описания счётчиков-расходомеров жидкости (водосчетчиков).
см. дополнительное оборудование и монтажно-запорная арматура для расходомеров.

Базовая комплектация квартирного крыльчатого водосчетчика (Ду15-20мм) относительно проста:
— комплект штуцеров (присоединители — «Американки»): штуцер(удлинитель), гайка, прокладка (G1/2(Ду15) или G3/4(Ду20) по 2 шт., материал латунь или сталь с гальваническим покрытием);
— кран шаровый (Ду15 или Ду20, до 1,6МПа, материал обычно латунь или сталь);
— фильтр сетчатый грубой очистки воды (прямой или косой, латунный или стальной);
— редуктор давления (с манометром или без);
— дополнительные выходы (помимо импульсного): многоимпульсные выхода (2,4), частотный, токовый-4-20мА, цифровой-RS232/RS485, радиовыход.
см. комплект МСС (монтажная сборка счетчика) для водосчетчиков Ду15, Ду20.

Общедомовые и промышленные турбинные счетчики воды могут иметь достаточно сложную и разнообразную комплектацию:
помимо базовой комплектации, аналогичной квартирным индивидуальным приборам учета (присоединители, краны, фильтры, редуктора) возможна комплектация турбинных приборов следующим дополнительным оборудованием:

Присоединительная арматура:
— Комплекты монтажных частей — КМЧ Ду15-400мм для резьбового, фланцевого или присоединения типа «Сэндвич».
(ответные фланцы, прокладки, болты/шпильки, гайки, шайбы) для установки счетчика (расходомера) или проставки (габаритного имитатора):
— Комплекты ответных фланцев (КОФ по ГОСТ 12820-80 и др.)
— Переходы Ду, прямые участки (присоединительные участки) и прочие элемены трубопровода
— Проставки (габаритные имитаторы, монтажные вставки)
— Уплотнения и крепеж (прокладки, болты(шпильки), гайки, шайбы)
Также возможна поставка целых монтажных водомерных узлов учета расхода: фланцевых и межфланцевых-«сэндвич»(прямые участки + габаритная вставка + КМЧ).

Дополнительное оборудование узлов учета расхода (УУР):
— Монтажно-запорная арматура: краны, клапаны, присоединительные фитинги, тройники, спускники
— Шкафы монтажные
— КИПиА: манометры, термометры, датчики, реле, преобразователи температуры и давления, регуляторы, блоки(источники) питания, блоки управления.
— Оборудование и системы для диспетчеризации
Переферийные устройства сбора и передачи данных: модули (M-Bas, МИД, импульсный), радиомодули, концентраторы, ОТР, GSM/GPRS модемы, антенны, адаптеры, конвертер, преобразователи интерфейсов, ПО (диспетчерские программы считывания данных), регистраторы, архиваторы и прочее оборудование.
Кабель (электропитания и связи(сигнальный).

Общие рекомендации по размещению, монтажу и работе тахометрических счетчиков воды (водосчетчиков)

Тахометрические (крыльчатые (Ду15-20) и турбинные (Ду25 и более)) водосчётчики (далее — ВС) обычно предназначены для установки в отапливаемых помещениях или специальных павильонах с температурой окружающей среды Тос (воздуха) обычно от +5 до +50С и относительной влажностью не более 80%. К приборам должен быть обеспечен свободный доступ для осмотра в любое время года. Место установки должно гарантировать эксплуатацию прибора без возможных механических повреждений. Установка водосчётчиков в затапливаемых, в холодных помещениях при температуре менее 5С, и в помещениях с влажностью более 80% не рекомендуется (за исключением специального затапливаемого исполнения с кодом пыле-водозащиты IP68).

При монтаже тахометрического водосчётчика должны быть соблюдены следующие обязательные условия:

а) Тахометрический водосчётчик (далее ВС или СВ) монтируется только на горизонтальном участке трубопровода в «разгруженном» положении — циферблатом вверх, при этом крыльчатые счётчики Ду15 и Ду20 мм работают в заявленном в паспорте диапазоне расходов (обычно класса В), а при монтаже на вертикальном участке или циферблатом параллельно стене, ВС начинает работает в диапазоне расходов соответствующих предыдущему менее точному классу (если был класс В, то станет А; а если С, то В, см. технические характеристики, заявленные в паспорте прибора).

б) Установка осуществляется таким образом, чтобы прибор всегда был заполнен водой (монтаж в напорный трубопровод);

в) При установке тахометрического водосчётчика после отводов, запорной арматуры, переходников, фильтров и других устройств, создающих искажение потока, непосредственно перед ВС необходимо предусмотреть прямой участок трубопроводов для спрямления потока длиной не менее 5Ду, а за прибором — не менее 1Ду (где Ду — условный диаметр трубопровода). Прямой участок трубопровода перед малорасходными ВС (Ду=15-40мм) не требуется, если ВС монтируется с комплектом поставляемых заводом — изготовителем присоединителей (штуцеров-удлинителей) специальной конструкции, стабилизирующих поток воды до ламинарного течения. Необходимо учесть, что при нарушении условий монтажа появляется дополнительная погрешность.

г) На случай ремонта или замены счетчика воды (далее СВ) перед прямым участком до прибора и после прямого участка трубопровода после прибора устанавливается запорная арматура (краны, вентили, задвижки, клапаны), а также спускники для опорожнения отключаемого участка, которые монтируются вне зоны прямых участков.

д) Перед малорасходными СВ (Ду=15-40мм), но после запорной арматуры вне зоны прямолинейного участка трубопровода; а также после счетчика при установке его на обратном трубопроводе ГВС или ТС(теплоснабжения), до запорной арматуры рекомендуется устанавливать фильтры воды (прямые или косые сетчатые фильтры грубой очистки).

е) Не допускается установка СВ на расстоянии менее 2-х метров от устройств, создающих вокруг себя мощное электро-магнитное поле (например, силовых трансформаторов), а также размещение прибора в зоне действия постоянных магнитов, использование потребителем «стоп-магнита» вообще противозаконно.
