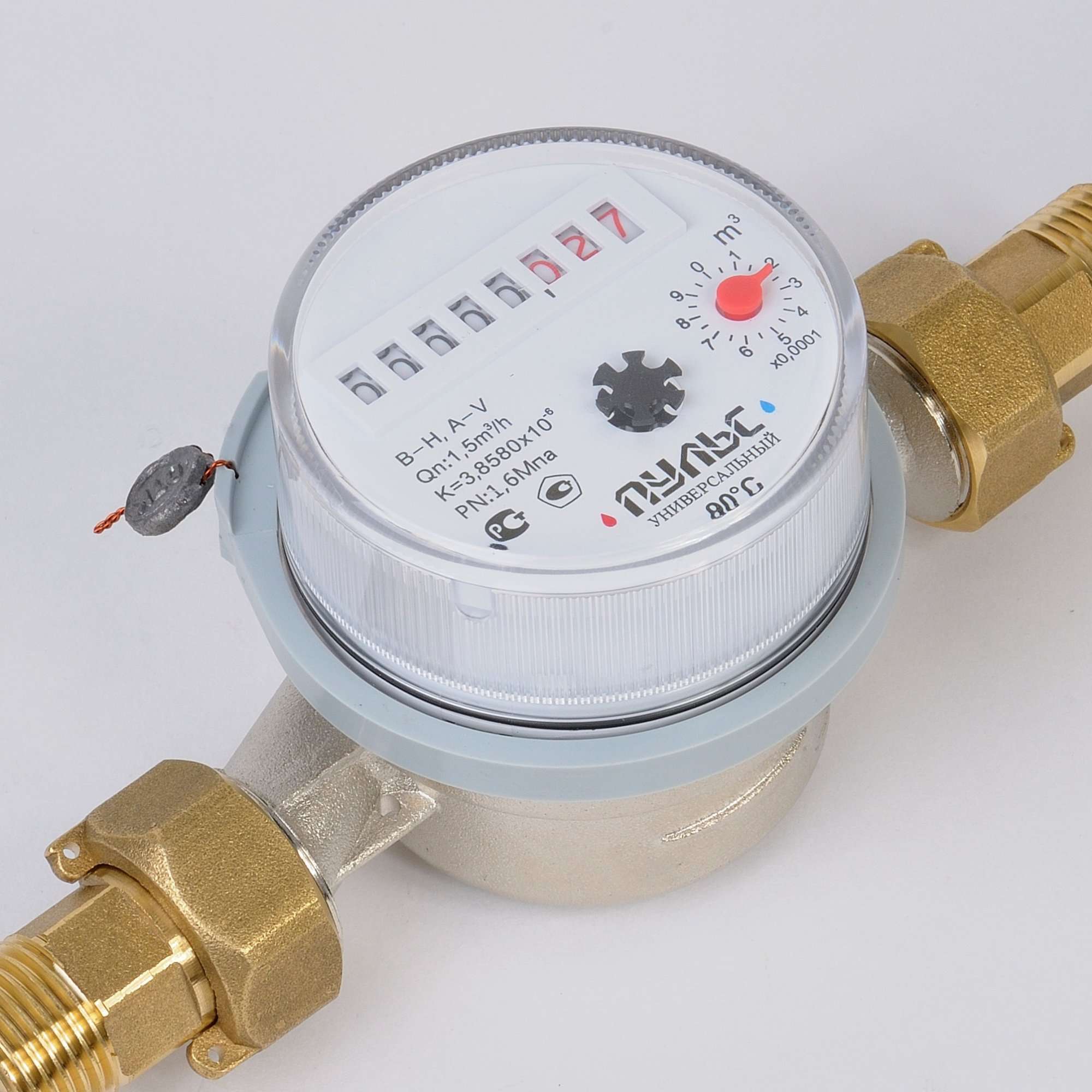

ПУЛЬС-15У счетчики воды универсальные

Универсальные крыльчатые одноструйные сухоходные счетчики воды ПУЛЬС-15У-80, ПУЛЬС-15УИ-80, ПУЛЬС-15У-110, ПУЛЬС-15УИ-110 для холодной и горячей воды предназначены для измерений объемного расхода холодной питьевой воды по СанПиН 2.1.4.1074-01 и сетевой воды, протекающей по трубопроводам систем горячего (ГВС) и холодного (ХВС) водоснабжения при давлении до 1,6 МПа и диапазоне температур от +5 °С до +90 °С. Классы точности А и В.

Основное предназначение счетчиков ПУЛЬС-15У – квартирный учет воды. При использовании счетчиков PULSE-15 с импульсным выходом, они могут использоваться в составе общедомовых автоматизированных систем учета расхода ресурсов.

Универсальные квартирные счетчики воды ПУЛЬС-15У (Ду 15мм) имеют наиболее популярные длины монтажной части: 110мм и 80мм (ПУЛЬС-15У-80, ПУЛЬС-15У-110). Это позволяет подобрать счетчик воды практически под любой водоразборный узел.

Наличие импульсного выхода (буква «И» в условном обозначении модели) дает возможность подключить счетчики воды ПУЛЬС-15УИ (водосчетчики) к системе диспетчеризации, которая обеспечивает удаленное считывание данных.

Межповерочный интервал (МПИ) — 6 лет.

Стоимость счетчика воды ПУЛЬС-15У зависит от исполнения, общего объема заказа и других ценообразующих факторов (см. форму заказа счетчика воды ПУЛЬС-15У, как выбрать (опросный лист), заказать, купить).
Цена счетчика воды ПУЛЬС-15У (базового исполнения) — от 498 руб.
Цена водосчетчика ПУЛЬС-15У указана без НДС, конкретные условия и цены, как заказать (купить), а также наличие на складе счетчиков холодной и горячей воды ПУЛЬС-15У, ПУЛЬС-15УИ (или срок изготовления) уточняйте у менеджеров отдела продаж по электронной почте и телефону, указанным в разделе сайта Контакты.

Технические характеристики счетчиков воды ПУЛЬС-15У универсальных

Принцип работы счетчиков воды ПУЛЬС-15У универсальных крыльчатых сухоходных одноструйных состоит в измерении числа оборотов крыльчатки, вращающейся под действием потока протекающей воды. Количество оборотов крыльчатки пропорционально объему воды, протекающей через счетчик.

Поток воды попадает в корпус водосчетчика через входной патрубок, проходит через фильтр и далее поступает в измерительную камеру, внутри которой на твердых опорах вращается крыльчатка, на оси которой установлен магнит ведущей части магнитной муфты. Вода, пройдя измерительную камеру, поступает в выходной патрубок счетчика. Вращение крыльчатки передается к ведомой части магнитной муфты, установленной в счетном механизме. Счетный механизм находится в герметичной капсуле и отделен от измеряемой среды немагнитной средоразделительной мембраной, зафиксированной прижимной гайкой через уплотнительные прокладки. Магнитная муфта защищена от воздействия внешнего магнитного поля антимагнитными кольцами. Корпус счетчика соединяется со счетным механизмом посредством пластмассового кольца.

Счетчики холодной и горячей воды ПУЛЬС изготовлены из коррозионностойких материалов. Детали соприкасающиеся с водой, изготовлены из материалов, не снижающих качество воды, стойких к ее воздействию в пределах рабочего диапазона температур.

Основные метрологические параметры счетчиков воды ПУЛЬС-15У

Технические характеристики в соответствии с ГОСТ Р 51093.1 приведены для класса В – горизонтальная установка, и класса А – вертикальная установка.

«Номинальным» считается расход равный 0,5 максимального. При данном расходе водосчетчик может работать непрерывно в течение длительного времени.

Импульсный выход и дистанционное считывание данных счетчика воды ПУЛЬС-15УИ

Импульсный выход счетчика воды ПУЛЬС-15УИ основан на воздействии магнитного поля постоянного магнита на геркон, при котором происходит чередующееся замыкание и размыкание контактов геркона. Геркон формирует пассивный выходной сигнал («сухой контакт»), который может считываться любым счетчиком импульсом, вычислителем и регистратором (определяется при заказе).
Импульсный выход решен по 4-х проводной схеме, что позволяет подключать счетчик как к обычным релейным считывающим устройствам, так и к устройствам, поддерживающих стандарт NAMUR (DIN EN 50227, DIN 192234). Стандарт NAMUR предусматривает возможностью контроля считывающим устройством обрыва провода и короткого замыкания. Для этого в цепь геркона включены два дополнительных сопротивления.

Герконовый датчик выдает один полный импульс при прохождении 10 л жидкости.

Импульсный выход водосчетчика Пульс-15УИ

Комплектация при поставке квартирных счетчиков горячей и холодной воды ПУЛЬС-15У (универсальных водосчетчиков)

Присоединительные полусгоны поставляются в комплекте со счетчиком.

Присоединители для счетчиков воды Ду 15 мм (ниппель – 2 шт., гайка накидная – 2 шт., прокладка – 2 шт.) в комплект поставки не входят и комплектуются по отдельному заказу (см. ниже форму заказа расходомеров Пульс-15У).

Форма записи обозначения при заказе счетчиков воды ПУЛЬС-15У, ПУЛЬС-15УИ

При оформлении заказа на счетчики воды ПУЛЬС-15У, ПУЛЬС-15УИ (расходомеры тахометрические) следует указать:
— монтажную длину водосчетчика — 80 или 110мм;
— необходимость в импульсном выходе;
— потребность в дополнительном оборудовании (КМЧ и т.д., с подробной информацией можно ознакомиться ниже по тексту).

Полная форма обозначения (ПФО) при заказе:
1. PULSE-15У-110 — счетчик воды универсальный ПУЛЬС-15У-110мм с КМЧ и ОК (присоединители с обратным клапаном), без имп. выхода (геркон), до 90С, PN=1,6МПа, Qn=1,5м3/час, 2023г.
2. PULSE-15У-110 — счетчик воды универсальный ПУЛЬС-15У-110мм с КМЧ и ОК (присоединители с обратным клапаном), без имп. выхода (геркон), до 90С, PN=1,6МПа, Qn=1,5м3/час, конец 2022г.

Возможные ошибки при оформлении заказа на квартирные универсальные водосчетчики ПУЛЬС-15У, -15УИ (счетчики горячей и холодной воды)

При заказе тахометрических квартирных универсальных водосчетчиков ПУЛЬС-15У, -15УИ (счетчиков горячей и холодной воды для квартир) рекомендуем быть внимательными при оформлении заказа, в т.ч. учитывать возможные варианты записи обозначения и встречающиеся ошибки при заказе. Например, нам доводилось сталкиваться с такими ошибками в заявках:
-неправильное или некорректное название прибора: домовой водомер, домашний измеритель расхода, расходомер, водометр, датчик потока, преобразователь расхода, флоуметр, флуометр и и прочие ошибки в названии прибора..
-неправильные обозначения модели и орфографические ошибки: ПУЛЬС15-У, Пульс-У,  ПЛС-15-У, -У15-И, Полюс-, Полис-, Палас-, Пилс-, Плюс- и т.п.
-ошибки написания связанные с переводом, транслитерацией или раскладкой клавиатуры, например: universal water meters PULSE-15U, residential water meters PULSE-15UI, pulse-15u schetchiki vody universalnye, Gekmc-15e, Gekmc-15eb (в  En-раскладке) и т.д. и т.п.

Поэтому убедительная просьба, будьте внимательны при оформлении заказа на крыльчатые водосчетчики Пульс15-У,  не путайте обозначения, а если не знаете или не уверены, то просто напишите основные технические характеристики (Ду, температуру измеряемой среды и т.п.) и условия эксплуатации в простой форме изложения, а инженеры нашего предприятия подберут необходимый Вам прибор и доп. оборудование по наилучшему соотношению Цена — Качество — Срок изготовления (наличие на складе).

Дополнительная информация о тахометрических крыльчатых и турбинных счетчиках воды

КМЧ и дополнительное оборудование к тахометрическим водосчетчикам

Комплектация и виды комплектов монтажных частей (КМЧ) и дополнительного оборудования подбирается в зависимости от типа счетчика воды:
— квартирные счетчики (бытовые/индивидуальные крыльчатые Ду15, Ду20);
— домовые счетчики (общедомовые турбинные Ду25,32,40,40);
— промышленные (турбинные Ду свыше 50мм);
— комбинированные (с двумя счетчиками: для большого и малого расходов);
см. номенклатуру, цены и технические описания счётчиков-расходомеров жидкости (водосчетчиков).
см. дополнительное оборудование и монтажно-запорная арматура для расходомеров.

Базовая комплектация квартирного крыльчатого водосчетчика (Ду15-20мм) относительно проста:
— комплект штуцеров (присоединители — «Американки»): штуцер(удлинитель), гайка, прокладка (G1/2(Ду15) или G3/4(Ду20) по 2 шт., материал латунь или сталь с гальваническим покрытием);
— кран шаровый (Ду15 или Ду20, до 1,6МПа, материал обычно латунь или сталь);
— фильтр сетчатый грубой очистки воды (прямой или косой, латунный или стальной);
— редуктор давления (с манометром или без);
— дополнительные выходы (помимо импульсного): многоимпульсные выхода (2,4), частотный, токовый-4-20мА, цифровой-RS232/RS485, радиовыход.
см. комплект МСС (монтажная сборка счетчика) для водосчетчиков Ду15, Ду20.

Общедомовые и промышленные турбинные счетчики воды могут иметь достаточно сложную и разнообразную комплектацию:
помимо базовой комплектации, аналогичной квартирным индивидуальным приборам учета (присоединители, краны, фильтры, редуктора) возможна комплектация турбинных приборов следующим дополнительным оборудованием:

Присоединительная арматура:
— Комплекты монтажных частей — КМЧ Ду15-400мм для резьбового, фланцевого или присоединения типа «Сэндвич».
(ответные фланцы, прокладки, болты/шпильки, гайки, шайбы) для установки счетчика (расходомера) или проставки (габаритного имитатора):
— Комплекты ответных фланцев (КОФ по ГОСТ 12820-80 и др.)
— Переходы Ду, прямые участки (присоединительные участки) и прочие элементы трубопровода
— Проставки (габаритные имитаторы, монтажные вставки)
— Уплотнения и крепеж (прокладки, болты(шпильки), гайки, шайбы)
Также возможна поставка целых монтажных водомерных узлов учета расхода: фланцевых и межфланцевых-«сэндвич»(прямые участки + габаритная вставка + КМЧ).

Дополнительное оборудование узлов учета расхода (УУР):
— Монтажно-запорная арматура: краны, клапаны, присоединительные фитинги, тройники, спускники
— Шкафы монтажные
— КИПиА: манометры, термометры, датчики, реле, преобразователи температуры и давления, регуляторы, блоки(источники) питания, блоки управления.
— Оборудование и системы для диспетчеризации
Периферийные устройства сбора и передачи данных: модули (M-Bas, МИД, импульсный), радиомодули, концентраторы, ОТР, GSM/GPRS модемы, антенны, адаптеры, конвертер, преобразователи интерфейсов, ПО (диспетчерские программы считывания данных), регистраторы, архиваторы и прочее оборудование.
Кабель (электропитания и связи(сигнальный).

Общие рекомендации по размещению, монтажу и работе тахометрических счетчиков воды (водосчетчиков)

Тахометрические (крыльчатые (Ду15-20) и турбинные (Ду25 и более)) водосчётчики (далее — ВС) обычно предназначены для установки в отапливаемых помещениях или специальных павильонах с температурой окружающей среды Тос (воздуха) обычно от +5 до +50С и относительной влажностью не более 80%. К приборам должен быть обеспечен свободный доступ для осмотра в любое время года. Место установки должно гарантировать эксплуатацию прибора без возможных механических повреждений. Установка водосчётчиков в затапливаемых, в холодных помещениях при температуре менее 5С, и в помещениях с влажностью более 80% не рекомендуется (за исключением специального затапливаемого исполнения с кодом пыле-водозащиты IP68).

При монтаже тахометрического водосчётчика должны быть соблюдены следующие обязательные условия:

а) Тахометрический водосчётчик (далее ВС или СВ) монтируется только на горизонтальном участке трубопровода в «разгруженном» положении — циферблатом вверх, при этом крыльчатые счётчики Ду15 и Ду20 мм работают в заявленном в паспорте диапазоне расходов (обычно класса В), а при монтаже на вертикальном участке или циферблатом параллельно стене, ВС начинает работает в диапазоне расходов соответствующих предыдущему менее точному классу (если был класс В, то станет А; а если С, то В, см. технические характеристики, заявленные в паспорте прибора).

б) Установка осуществляется таким образом, чтобы прибор всегда был заполнен водой (монтаж в напорный трубопровод);

в) При установке тахометрического водосчётчика после отводов, запорной арматуры, переходников, фильтров и других устройств, создающих искажение потока, непосредственно перед ВС необходимо предусмотреть прямой участок трубопроводов для спрямления потока длиной не менее 5Ду, а за прибором — не менее 1Ду (где Ду — условный диаметр трубопровода). Прямой участок трубопровода перед малорасходными ВС (Ду=15-40мм) не требуется, если ВС монтируется с комплектом поставляемых заводом — изготовителем присоединителей (штуцеров-удлинителей) специальной конструкции, стабилизирующих поток воды до ламинарного течения. Необходимо учесть, что при нарушении условий монтажа появляется дополнительная погрешность.

г) На случай ремонта или замены счетчика воды (далее СВ) перед прямым участком до прибора и после прямого участка трубопровода после прибора устанавливается запорная арматура (краны, вентили, задвижки, клапаны), а также спускники для опорожнения отключаемого участка, которые монтируются вне зоны прямых участков.

д) Перед малорасходными СВ (Ду=15-40мм), но после запорной арматуры вне зоны прямолинейного участка трубопровода; а также после счетчика при установке его на обратном трубопроводе ГВС или ТС(теплоснабжения), до запорной арматуры рекомендуется устанавливать фильтры воды (прямые или косые сетчатые фильтры грубой очистки).

е) Не допускается установка СВ на расстоянии менее 2-х метров от устройств, создающих вокруг себя мощное электро-магнитное поле (например, силовых трансформаторов), а также размещение прибора в зоне действия постоянных магнитов, использование потребителем «стоп-магнита» вообще противозаконно.

Разрешительная и техническая документация на СВ ПУЛЬС-15У, -15УИ

По заявке потребителя могут быть высланы следующие документы: карта(форма) заказа (опросный лист), сертификат/свидетельство об утверждении типа средства измерения, разрешения на применение, декларация о соответствии, письмо о признании результатов поверки, паспорт изделия, техническое описание и руководство по эксплуатации ПУЛЬС-15У, -15УИ, описание типа СИ и методика поверки, а также прочие разрешительные и нормативные документы (ГОСТы, СанПиН, СНиПы и правила учета).

Паспорт, техническое описание и руководство по эксплуатации счетчика воды содержит следующие основные сведения:
— Общие сведения об изделии: назначение, описание и обозначение типов (марка, модель), номер в Госреестре СИ и пр.
— Технические характеристики: измеряемая среда, рабочее давление и потери давления, температура измеряемой и окружающей среды, Ду, расходы (минимальный, переходный, номинальный, максимальный), пределы допускаемой относительной погрешности (метрологический класс), монтажная длина и пр.
— Устройство и принцип действия.
— Размещение, монтаж и подготовка к работе.
— Эксплуатация и техническое обслуживание (условия и правила монтажа, эксплуатации и демонтажа, ремонт (неисправности, причины, методы и способы их устранения).
— Условия хранения и транспортирования.
— Гарантии изготовителя, сведения о рекламациях.
— Сведения о приемке и поверке, сведения о периодической поверке.
— Масса, габаритные и присоединительные размеры.
— Комплектность, дополнительное оборудование, запчасти и принадлежности.
