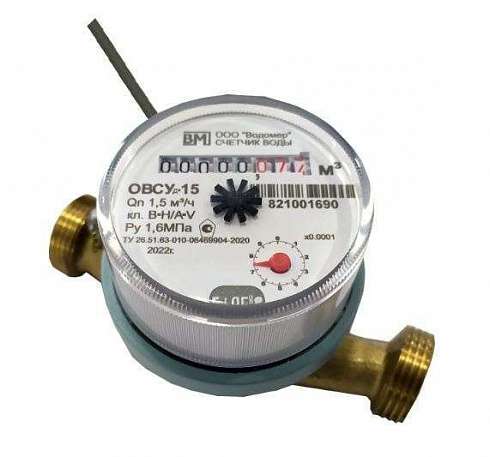

ОВСУ-15, ОВСУд-15 счетчик воды универсальный

Квартирные (бытовые) универсальные счетчики воды ОВСУ-15, ОВСУд-15 (водосчетчики крыльчатые одноструйные сухоходные Ду15) предназначены для измерения объёма питьевой воды, отвечающей требованиям, изложенным в СанПиН 1.2.3685-21, и сетевой воды, отвечающей требованиям по качеству, изложенным в СП 124.13330.2012, и протекающей в системах холодного и горячего водоснабжения при давлении до 1,6 МПа (16 кгс/см2) в диапазоне температур от +5 до +95 ºС.

Метрологический класс В.

Универсальные счетчики воды ОВСУ-15 и ОВСУд-15 DN 15 работают в диапазоне температур от +5 до +95 ºС (ХВС и ГВС), имеют измерительный индикатор с роликовым и стрелочными указателями, показывающими измеренный объём в метрах кубических (м3) и его долях.

Счётчики воды ОВСУд-15 с импульсным выходом имеют измерительный индикатор с магнитоуправляемым контактом (герконовым датчиком) и выдают импульсы (при присоединении вычислителя, регистратора или других совместимых устройств).

Объём воды, измеренный счётчиком воды ОВСУ-15, ОВСУд-15, определяют по показаниям роликового и стрелочных указателей.

Достоинства универсальных счетчиков воды ОВСУ-15, ОВСУд-15:

— межповерочный интервал (МПИ) на счетчики холодной и горячей воды — 6 лет;

— не подвержены влиянию внешнего магнитного поля;

— низкий порог чувствительности (не более 0,014м3/ч);

— высокая надежность за счет применения высокотехнологичных материалов;

— универсальный водосчетчик, устанавливается на холодную или горячую воду.

Стоимость счетчика воды ОВСУ(д) зависит от исполнения (ОВСУ-15, ОВСУд-15 с импульсным выходом), потребности в монтажном комплекте (поставляется по отдельному заказу, подробнее см. ниже), общего объема заказа и других ценообразующих факторов.
Оптовая цена счетчика воды ОВСУ-15 от 695 руб.*
* — Цена на ОВСУ-15 указана без учета НДС=20%, на базовое исполнение водосчетчика, без КМЧ, без учета акций, скидок и спецпредложений, конкретные условия и цены, как заказать (купить) счетчик воды ОВСУ-15, ОВСУд-15, а также наличие водосчетчиков на складе  (или срок изготовления/производства) уточняйте у менеджеров отдела продаж по электронной почте и телефону, указанным в разделе сайта Контакты.

При заказе счётчиков ОВСУ-15, ОВСУд-15 должны быть указаны следующие данные:

— условное обозначение счётчика;

— обозначение технических условий.

Примеры записи счётчика ОВСУ(д)-15 при его заказе и в другой продукции, в которой он может быть применён:

— для счётчика холодной воды DN 15 с измерительным индикатором, предназначенным для визуального съёма показаний, – ОВСУ-15 ТУ 26.51.63-010-06469904-2020;

— для счётчика горячей воды DN 15 с измерительным индикатором с герконом и роликовым указателем – ОВСУд-15 ТУ 26.51.63-010-06469904-2020.

Присоединители для счётчиков воды ОВСУ-15, ОВСУд-15 (ниппель – 2 шт., гайка накидная – 2 шт., прокладка – 2шт.) в комплект поставки не входят и комплектуются по отдельному заказу.

1.Технические характеристики универсальных счетчиков воды ОВСУ-15, ОВСУд-15

1.1. Устройство и работа универсальных счетчиков воды ОВСУ-15, ОВСУд-15

Крыльчатые универсальные счетчики воды ОВСУ-15, ОВСУд-15 состоят из корпуса с входным и выходным патрубками, крыльчатого преобразователя объёма и измерительного индикатора, расположенных в корпусе счётчика.

Во входном патрубке счётчика установлен сетчатый фильтр для защиты от попадания внутрь счётчика крупных механических частиц. Измерительный индикатор состоит из масштабирующего редуктора с показывающим устройством, выполненным в виде стрелочных и роликовых указателей объёма. Крыльчатый преобразователь объёма и измерительный индикатор счётчика воды герметично отделены друг от друга.

Счётчики ОВСУд-15 дополнительно имеют магнитоуправляемый контакт (геркон), при помощи которого формируются выходные импульсные сигналы, количество которых пропорционально объёму воды, измеренному счётчиком.

Принцип работы счётчика воды ОВСУ-15, ОВСУд-15 состоит в измерении числа оборотов крыльчатого преобразователя объёма, приводимого во вращение потоком воды через счётчик. Вода через входной патрубок счётчика поступает внутрь корпуса счётчика, приводит во вращение крыльчатый преобразователь объёма и через выходной патрубок попадает в трубопровод. Число оборотов крыльчатого преобразователя объёма пропорционально объёму воды, прошедшему через счётчик.

Вращение крыльчатого преобразователя объёма через магнитную муфту, защищённую от внешних магнитных полей, передаётся на счётный механизм, преобразуется в значение измеренного объёма воды и выводится на показывающем устройстве счётчика.

Водосчетчики ОВСУд-15 с импульсным выходом формируют импульсы, количество которых пропорционально объёму воды прошедшему через счётчик.

1.1.1. Условия эксплуатации водосчетчиков ОВСУ-15, ОВСУД-15

Счётчики устанавливаются в отапливаемых помещениях или специальных павильонах с температурой окружающего воздуха от +5 до +50 °С и относительной влажностью не более 80 %.

Эксплуатация счётчика на максимальном расходе допускается не более 1 ч в сутки.

Не допускается превышение максимальной температуры воды для счётчиков – 95 °С.

1.1.2. Монтаж счётчиков ОВСУ, ОВСУд

Счётчики ОВСУ, ОВСУд размещают на трубопроводах холодной или горячей вводы, на вводах в здания или в отдельных помещениях.

К счётчикам должен быть обеспечен свободный доступ для осмотра в любое время года.

Место установки счётчика должно гарантировать его эксплуатацию без возможных механических повреждений.

Установка счётчиков в помещениях, подверженных резким перепадам температуры и давления, в холодных помещениях при температуре менее +5 0С и в помещениях с влажностью более 80 % не допускается.

При монтаже счётчика должны быть соблюдены следующие обязательные условия:

— установку осуществляют таким образом, чтобы счётчик всегда был заполнен водой;

— монтаж счётчиков воды производят на горизонтальном или вертикальном участке трубопровода;

— при монтаже счётчиков на горизонтальном участке трубопровода циферблатом вверх (Н) работа осуществляется в диапазоне расходов класса В; при монтаже на горизонтальном участке с вертикальным расположением циферблата или на вертикальном участке (V) счётчик работает в диапазоне расходов, соответствующих классу А.

Перед счётчиком, после запорной арматуры вне зоны прямолинейного участка, рекомендуется устанавливать фильтры.

Кабель магнитоуправляемого контакта (герконового датчика) допускается удлинять до 30 м кабелем сечения не менее 0,75 мм2. Категорически запрещается укорачивать кабель магнитоуправляемого контакта (стандартная длина кабеля – 900 ± 30 мм).

1.1.3. Габаритные и монтажно-присоединительные размеры счетчиков ОВСУ-15, ОВСУд-15

1.1.4. Маркировка счётчиков ОВСУ15, ОВСУд15 должна содержать:

— товарный знак предприятия-изготовителя;

— условное обозначение счётчика воды;

— заводской номер счётчика;

— температуру измеряемой среды (воды);

— максимальное рабочее давление в МПа;

— номинальный расход;

— цену одного импульса (для водосчетчиков ОВСУд15);

— знак Госреестра СИ по ПР 50.2.107-09;

— год выпуска;

— направление потока (на корпусе счётчика).

Для защиты от несанкционированного доступа к механизму счётчиков воды крыльчатых ОВСУ, ОВСУд на корпусе устанавливается пломба.

1.2. Основные технические параметры счётчиков ОВСУ-15, ОВСУд-15

Примечания:
1. Под наименьшим расходом Qmin понимается расход, на котором счётчик имеет относительную погрешность ±5 % и ниже которого относительная погрешность не нормируется.
2. Под переходным расходом Qt понимается расход, на котором счётчик имеет погрешность ±2 %, а
ниже которого ±5 %.
3. Под номинальным расходом Qn понимается расход, при котором счётчик может работать непрерывно в течение длительного времени.
4. Под наибольшим расходом Qmax понимается расход, при котором счётчик может работать не более
1-го часа в сутки.
5. Под порогом чувствительности понимается расход, при котором крыльчатка приходит в непрерывное вращение.

1.2.1. Потеря давления на счетчиках ОВСУ-15, ОВСУд-15 (гидравлические характеристики водосчетчиков)

1.2.2. Характеристики магнитоуправляемого контакта водосчетчиков ОВСУ-15, ОВСУд-15:

— максимальное коммутирующее напряжение, В     -50;

— максимальный коммутирующий ток через контакт, мА    -100;

— частота замыкания контакта,  Гц, не более    — 1.

2. Возможные ошибки при оформлении заказа на бытовые водосчетчики ОВСУ15, ОВСУд15 (счетчики на горячую и холодную воду OBCY-15 для квартир)

При заказе тахометрических бытовых водосчетчиков ОВСУ15, ОВСУд15 (счетчиков на горячую и холодную воду OBCY-15 для квартир) рекомендуем быть внимательными при оформлении заказа, в т.ч. учитывать возможные варианты записи обозначения и встречающиеся ошибки при заказе. Например, нам доводилось сталкиваться с такими ошибками в заявках:
— неправильное или некорректное название прибора: бытовой индивидуальный водомер, расходомер на холодную воду ХВС, датчик расхода горячей воды ГВС, сухоход, сухоходный домашний измеритель расхода, водометр для квартиры, датчик потока, преобразователь расхода, флоуметр, флуометр, регистратор водопотребления, индивидуальный умный прибор учета потребления воды водоучета водопотребления, сенсор, регулятор, анализатор, детектор, смарт-счетчик и прочие ошибки в названии прибора..
— неправильные обозначения модели: ОВСУ15, ОВСУд15, ОСВУ-15, ОСВУд-15, ОСВУ15, ОСВУд15, ОВСУ-д-15, ОВСУ-д15, ОСУВ-15, ОСВ, СВО, ОВС; OBCY-15 (латиницей вместо кириллицы) и т.п.
— ошибки написания, связанные с переводом, транслитерацией или раскладкой клавиатуры, например: water meter ovsu-15 ovsud-15, ovsu-15 ovsud-15 schetchik-vody-universalnyj, JDCE-15, JDCEl-15 (в  En-раскладке) и т.д. и т.п.

Поэтому убедительная просьба, будьте внимательны при оформлении заказа на универсальный водосчетчик ОВСУ15, ОВСУд15 (счетчик горячей и холодной воды в квартиру),  не путайте обозначения, а если не знаете или не уверены, то просто напишите основные технические характеристики (Ду, температуру измеряемой среды и т.п.) и условия эксплуатации в простой форме изложения, а инженеры нашего предприятия подберут необходимый Вам прибор и доп. оборудование по наилучшему соотношению Цена — Качество — Срок изготовления (наличие на складе).

Техническая документация на  универсальный счетчик воды ОВСУ-15, ОВСУд-15:
см. Карта заказа ОВСУ-15, ОВСУд-15 счетчик воды универсальный (скачать опросный лист).
см. Технические характеристики ОВСУ-15, ОВСУд-15 счетчик воды универсальный (Тех.описание).
см. Руководство по эксплуатации ОВСУ-15, ОВСУд-15 счетчик воды универсальный
см. Методика поверки ОВСУ-15, ОВСУд-15 водосчетчик универсальный.
По заявке потребителя могут быть высланы карта(форма) заказа (опросный лист), сертификат/свидетельство об утверждении типа средства измерения, разрешения на применение, декларация о соответствии, паспорт СВ, техническое описание и руководство по эксплуатации, руководство пользователя на доп. оборудование и периферийные устройства, описание типа средства измерения и методика поверки, а также прочие разрешительные и нормативные документы (ГОСТы, СанПиН, СНиПы и правила учета и т.п.).
