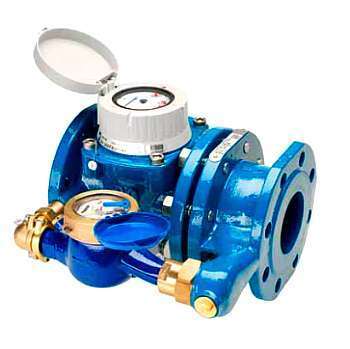

Сдвоенные комбинированные счетчики воды WPV-N-20, WPV-T-20(Turbo) предназначены для считывания потоков с сильным колебанием значений и имеют функцию автоматического переключения на требуемый диаметр проточной части (например с Ду20 на Ду80).
Комбинированные счетчики Zenner WPV-N(T)-20 предназначены для измерения объема холодной воды до +30°С, протекающей в трубопроводах при давлении не более PN-1,6 МПа (16 бар).
Аналог: ВСХНК, ВСХКНд счетчики холодной воды комбинированные
Преимущества WPV-N(T)-20 счетчиков воды комбинированных
— Счётчики отличаются высокой точностью измерения
— Незначительная потеря давления при максимальной нагрузке
— Просты в конструкции
— Долговечны в эксплуатации
— Имеют относительно небольшой вес
— Счётный механизм главного счётчика выполнен как сухоход
— Дополнительный счётчик является мокроходом
— Два варианта расположения дополнительного счётчика. По умолчанию он расположен справа. По запросу поставляется вариант с дополнительным счётчиком, расположенным слева.
Комбинированные счетчики WPV-N(T)-20 используются в системах водоснабжения на объектах, где в зависимости от условий значительно варьируется расход воды (пожарные системы (пожаротушения), водоснабжение гостиниц, сезонных промышленных и сельскохозяйственных объектов, в ЖКХ и пр.).
Модификации счетчиков воды Zenner WPV-N: WPV-N-50/20, WPV-N-80/20, WPV-N-100/20, WPV-N-150/20, WPV-N-150/40, WPV-N-200/40, аналогичны типоразмерные исполнения WPV-T(Turbo) — WPV-T-50/20, WPV-T-80/20, WPV-T-100/20, WPV-T-150/20, WPV-T-150/40, WPV-T-200/40.
Технические характеристики WPV-N(T)-20 счетчиков воды комбинированных
| Наименование | Значение | ||||
| Номинальные размеры, DN, мм | 50 | 80 | 100 | 150 | 200 |
| Номинальный расход, Qn, m3/час | 15 | 40 | 60 | 150 | 250 |
| Номинальный расход дополнительного счётчика m3/час | 2,5 | 10 | |||
| Монтажная длина, L, мм | 270 | 300 | 360 | 500±15 | 1200±15 |
| Метрологический класс | В | ||||
| Максимальный расход (кратковременно), QМax, m3/час | 70 | 200 | 220 | 350 | 650 |
| Максимальный расход (длительно), m3/час | 35 | 120 | 180 | 250 | 325 |
| Переходный расход, Qt, m3/час | 0,0375 | 0,15 | |||
| Минимальный расход, QМin, m3/час | 0,02 | 0,02 | |||
| Диапазон индикации: Мин., л Макс., м3 |
— 0.5 9.999.999 |
||||
| Максимальная температура, °C | 50 | ||||
| Рабочее давление, макс. P, бар | 16 | ||||
Габаритные и присоединительные размеры WPV-N(T)-20 счетчиков воды комбинированных
| Размеры, DN, мм | 50 | 80 | 100 | 150 | 200 |
| Высота, H1, мм | 193 | 234 | 246 | 347 | 422 |
| Высота, H2, мм | 75 | 94 | 106 | 135 | 172 |
| Ширина, B, мм | 190 | 220 | 220 | 290 | 325 |
| Ширина, b, мм | 85 | 110 | 110 | 145 | 170 |
| Диаметр фланца, D, мм | 165 | 200 | 220 | 285 | 340 |
| Диаметр окружности центров отверстий, D1, мм | 125 | 160 | 180 | 240 | 295 |
Конструктивные особенности WPV-N(T)-20 счетчиков воды комбинированных
В отличие от счетчика WPV конструкция комбинированного счетчика Турбо WPV-Т предназначена для регистрации сильно колеблющихся расходов, для чего корпус водосчетчика при поверочной замене может оставаться в трубопроводной сети и заменяется только проверяемая измерительная вставка (исполнение-миномес).
В устройстве комбинированных счетчиков сочетаются обычный крыльчатый счетчик (для малого расхода) и турбинный (для большего расхода), размещенный на параллельной отводке (байпасное исполнение).
Когда напор воды в системе водоснабжения невысок, вода движется через крыльчатый счетчик (Ду20, Ду40), когда же напор возрастает, трубопровод с этим счетчиком автоматически перекрывается клапаном и вода поступает через турбинный счетчик большего расхода (Ду50, Ду80, Ду100, Ду150).
Наши комбинированные счётчики отличаются как высокой точностью измерения в области переключения, так и незначительной потерей давления при максимальной нагрузке. Они просты в конструкции, долговечны в эксплуатации и имеют относительно небольшой вес. Счётный механизм главного счётчика выполнен как сухоход, а дополнительный счётчик, расположенный обычно справа — является мокроходом. По запросу поставляется вариант с дополнительным счётчиком, расположенным слева, или другого типа.
Reed-контакт, оптодатчик или индуктивный датчик NAMUR в любой момент времени дооснащаются на счётном механизме главного счётчика без нарушения поверочной пломбы. Дополнительный счётчик серийно поставляется подготовленным к оснащению импульсным выходом и может быть без проблем снабжён Reed-контактом.
Обязательные условия при монтаже водосчётчиков
Водосчётчик монтируется только на горизонтальном участке трубопровода в «разгруженном» положении — циферблатом вверх.
Установка осуществляется таким образом, чтобы прибор всегда был заполнен водой (монтаж в напорный трубопровод).
При установке водосчётчика после отводов, запорной арматуры, переходников, фильтров и других устройств, создающих искажение потока, необходимо предусмотреть прямой участок трубопроводов для спрямления потока длиной не менее 5Ду, а за прибором — не менее 1Ду (где Ду — условный диаметр трубопровода). Необходимо учесть, что при нарушении условий монтажа появляется дополнительная погрешность.
На случай ремонта или замены счетчика воды (далее СВ) перед прямым участком до прибора и после прямого участка трубопровода после прибора устанавливается запорная арматура (краны, вентили, задвижки, клапаны), а также спускники для опорожнения отключаемого участка, которые монтируются вне зоны прямых участков.
Перед счётчиками рекомендуется устанавливать фильтры воды (прямые или косые сетчатые фильтры грубой очистки).
Не допускается установка на расстоянии менее 2-х метров от устройств, создающих вокруг себя мощное электро-магнитное поле (например, силовых трансформаторов), а также размещение прибора в зоне действия постоянных магнитов, использование потребителем «стоп-магнита» вообще противозаконно.
Форма заказа WPV-N(T)-20 счетчиков воды комбинированных
Заказать WPV-N(T)-20 счетчики воды можно через почту предприятия, указанную в разделе сайта «Контакты», или же просто позвонив по телефону +7 (495) 799-60-93.Помимо обозначения, в заказе необходимо указать количество приборов, реквизиты организации покупателя, адрес пункта назначения, способ отгрузки и/или наименование транспортной компании, по умолчанию отгрузка будет осуществляться из Москвы через ТК «Деловые Линии» (базовый вариант).
Возможные ошибки при оформлении заказа на WPV-N(T)-20 счетчик воды комбинированный
Рекомендуем быть внимательными при оформлении заказа на WPV-N(T)-20 счетчик воды комбинированный, в т.ч. учитывать возможные варианты записи обозначения и встречающиеся ошибки при заказе. Например, нам доводилось сталкиваться с такими неточностями и ошибками в заявках:
— неправильное или некорректное название прибора: сдвоенный байпасный водосчетчик, водомер, тахометрический водосчетчик, крыльчатый счетчик воды, турбинный измеритель расхода, расходомер, водометр, датчик, преобразователь и т.п.
— неправильные обозначения модели, ошибки и описки: WPV-T-20 (этого недостаточно, см. Форму заказа) и т.д.
— ошибки написания связанные с переводом, транслитераций или раскладкой клавиатуры, например: combined water meter, wing meter water, turbine water meter WPV-N(T)-20, VPV, ВПВ-Н, ВПВН, ВПВ-Т(Турбо), ВПВТ, цзм-т (в RU-раскладке) и т.п.
Поэтому убедительная просьба, будьте внимательны при оформлении заказа на водосчётчики WPV-N(T)-20, не путайте обозначения, а если не знаете или не уверены, то просто напишите основные технические характеристики, способы присоединения и монтажа в простой форме изложения и наши менеджеры и инженеры подберут необходимый Вам прибор, дополнительное оборудование и КМЧ по наилучшему соотношению Цена-Качество-Срок изготовления (Наличие на складе).
Разрешительная и техническая документация для WPV-N(T)-20 счетчиков воды комбинированных
По заявке потребителя могут быть высланы следующие документы для WPV-N(T)-20: карта(форма) заказа (опросный лист), сертификат/свидетельство об утверждении типа средства измерения, разрешения на применение, декларация о соответствии, письмо о признании результатов поверки, паспорт изделия, техническое описание и руководство по эксплуатации, описание типа СИ и методика поверки, а также прочие разрешительные и нормативные документы (ГОСТы, СанПиН, СНиПы и правила учета).
Паспорт, техническое описание и руководство по эксплуатации счетчика воды содержит следующие основные сведения:
— Общие сведения об изделии: назначение, описание и обозначение типов (марка, модель), номер в Госреестре СИ и пр.
— Технические характеристики: измеряемая среда, рабочее давление и потери давления, температура измеряемой и окружающей среды, Ду, расходы (минимальный, переходный, номинальный, максимальный), пределы допускаемой относительной погрешности (метрологический класс), монтажная длина и пр.
— Устройство и принцип действия.
— Размещение, монтаж и подготовка к работе.
— Эксплуатация и техническое обслуживание (условия и правила монтажа, эксплуатации и демонтажа, ремонт (неисправности, причины, методы и способы их устранения).
— Условия хранения и транспортирования.
— Гарантии изготовителя, сведения о рекламациях.
— Сведения о приемке и поверке, сведения о периодической поверке.
— Масса, габаритные и присоединительные размеры.
— Комплектность, дополнительное оборудование, запчасти и принадлежности.
