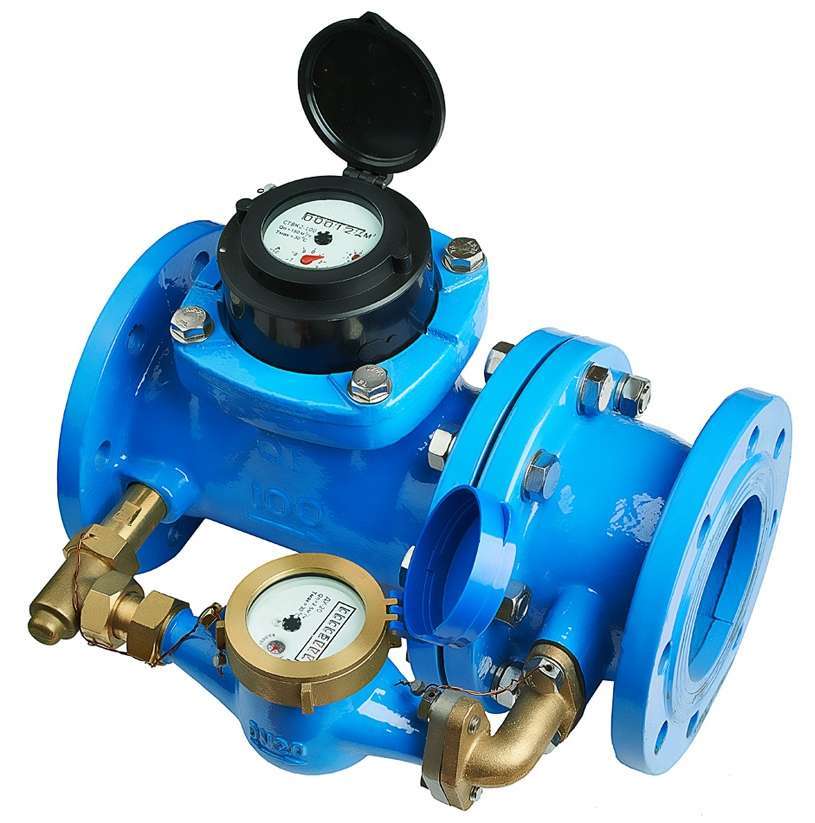

Фланцевый двухкорпусный комбинированный счетчик холодной воды СТВК-2 (водосчетчик Ду 50/15, 80/20, 100/20, 150/40) предназначен для измерения потребления питьевой и технической холодной сетевой воды с максимальной температурой 30°С и при давлении, не превышающем 1,6МПа в системах холодного водоснабжения (ХВС) жилищно-коммунального хозяйства (ЖКХ).
Счетчик комбинированный СТВК-2 состоит из двух водосчетчиков (турбинного и тахометрического крыльчатого многоструйного) в разных корпусах, расположенных параллельно, имеющих разные Ду и пределы измерений расхода, а также переключающего пружинного клапана.
См. также однокорпусный комбинированный водосчетчик СТВК-1.
Комбинированный счетчик холодной воды СТВК-2 предназначен для систем с большой амплитудой расходов и разбросов давления, может применяться в пожарных распределительных сетях и на объектах со значительным сезонным (суточным) колебанием расхода воды.
Конструктивно в счетчике СТВК-2 расположены два счетчика воды: турбинный счетчик для больших расходов, многоструйный крыльчатый счетчик для малых расходов. За счет этого достигается возможность точного измерения на объектах с широким диапазоном как малых, так и больших расходов воды.
Есть возможность интегрировать счетчик СТВК-2 в автоматизированную систему контроля и управления данными (АСУТП), счетные механизмы обоих счетчиков оснащены МИД-сенсорами.
Модели байпасных комбинированных счетчиков холодной воды в зависимости от Ду:
СТВК-2-50 Ду 50/15;
СТВК-2-65 Ду 65/20;
СТВК-2-80 Ду 80/20;
СТВК-2-100 Ду 100/20;
СТВК-2-150 Ду 150/40.
(см. ниже по тексту таблицу характеристик моделей).
Счетчик СТВК-2 изготавливается в двух модификациях: без дистанционного выхода – СТВК-2 и с дистанционным герконовым (импульсным) выходом – СТВК-2-ДГ.
Цена импульса: 100 литров/импульс + 10 литров/импульс для Ду 50, 65, 80, 100 и 1000 литров/импульс + 100 литров/импульс для Ду150.
Преимущества счетчика воды СТВК-2:
— Счетчик СТВК-2 полностью соответствует ГОСТ Р 50193 и международным стандартам ISO 4064, ISO 7858.1.2.3
— Конструктивно в устройстве расположены два счетчика: турбинный счетчик для больших расходов, многоструйный крыльчатый счетчик для малых расходов. За счет этого достигается возможность точного измерения на объектах с широким диапазоном как малых, так и больших расходов воды.
— Возможность интегрировать счетчик в автоматизированную систему контроля и управления данными, счетные механизмы обоих счетчиков оснащены МИД-сенсорами.
Стоимость (цена) счетчиков холодной воды СТВК-2 и ценообразующие факторы
Стоимость (цена) комбинированных счетчиков холодной воды СТВК-2 зависит от диаметра условного прохода — Ду (определяющего номинальный расход), монтажной длины, наличия импульсного выхода (ДГ), а также цен на доп. оборудование, общего объема заказа, формы оплаты и других ценообразующих факторов.
См. также форму заказа счетчика холодной воды СТВК-2.
Примеры цен на водосчетчики СТВК1, СТВК-2 с Ду-50…150 мм:
| Артикул | Модификация водосчетчика | Ду | Монтажная длина | Цена без нал., руб.* | |||||||||||
| 09-50-01 | Счетчик холодной воды комбинированный СТВК 1 50/15 | 50 | 280 | 98160 | |||||||||||
| 09-50-03 | Счетчик холодной воды комбинированный СТВК-1 50/15 ДГ | 50 | 280 | 105362 | |||||||||||
| 09-80-01 | Счетчик холодной воды комбинированный СТВК 1 80/20 | 80 | 370 | 161645 | |||||||||||
| 09-80-03 | Счетчик холодной воды комбинированный СТВК 1 80/20 ДГ | 80 | 370 | 168397 | |||||||||||
| 09-100-01 | Счетчик холодной воды комбинированный СТВК 1 100/20 | 100 | 370 | 178748 | |||||||||||
| 09-100-03 | Счетчик холодной воды комбинированный СТВК 1 100/20 ДГ | 100 | 370 | 185057 | |||||||||||
| 10-50-01 | Счетчик холодной воды комбинированный СТВК 2 50/15 | 50 | 280 | 91715 | |||||||||||
| 10-50-464 | Счетчик холодной воды комбинированный СТВК 2 50/15 ДГ (100/10 л/имп) | 50 | 280 | 98439 | |||||||||||
| 10-65-01 | Счетчик холодной воды комбинированный СТВК 2 65/20 | 65 | 370 | 125868 | |||||||||||
| 10-65-464 | Счетчик холодной воды комбинированный СТВК 2 65/20 ДГ (100/10 л/имп) | 65 | 370 | 133609 | |||||||||||
| 10-80-01 | Счетчик холодной воды комбинированный СТВК 2 80/20 | 80 | 370 | 151025 | |||||||||||
| 10-80-464 | Счетчик холодной воды комбинированный СТВК 2 80/20 ДГ (100/10 л/имп) | 80 | 370 | 157334 | |||||||||||
| 10-100-01 | Счетчик холодной воды комбинированный СТВК 2 100/20 | 100 | 370 | 173825 | |||||||||||
| 10-100-464 | Счетчик холодной воды комбинированный СТВК 2 100/20 ДГ (100/10 л/имп) | 100 | 370 | 172899 | |||||||||||
| 10-150-01 | Счетчик холодной воды комбинированный СТВК 2 150/40 | 150 | 500 | 406020 | |||||||||||
| 10-150-03 | Счетчик холодной воды комбинированный СТВК 2 150/40 ДГ | 150 | 500 | 412918 | |||||||||||
*- Все цены на счетчик СТВК-2, СТВК-1 указаны исходя из мелкооптового заказа на базовое исполнение, без учета налога НДС=20%, стоимости тары/упаковки и расходов на отгрузку/доставку, без учета акций, скидок и спецпредложений.
Конкретные условия поставки и цены, как заказать (купить) счетчик воды СТВК-2, а также наличие на складе (или срок изготовления) уточняйте у менеджеров отдела продаж по электронной почте и телефону, указанным в разделе сайта Контакты.
При крупных оптовых партиях и на проектные заказы цена формируется индивидуально, исходя из объема партии, скидок, достигнутых договоренностей и адреса объекта.
Технические характеристики комбинированного счетчика холодной воды СТВК-2
Устройство и принцип работы
Комбинированный счетчик холодной воды СТВК-2 конструктивно исполнен в двухкорпусном варианте, водосчетчики расположены параллельно. Серийно выпускается в следующих диаметрах условного перехода: 50/15, 80/20, 100/20, 150/40.
Дополнительно может быть оснащен импульсными выходами, СТВК-2 ХХ/ХХ ДГ;
Возможно нестандартное исполнение счетчика под заказ.
Основные параметры счетчика СТВК-2
Допустимая погрешность
— В нижней зоне от qmin до qt ± 5%;
— В верхней зоне от qt до qt ± 2%.
Форма записи условного обозначения при заказе счетчика холодной воды СТВК-2
Для того, чтобы заказать (купить) счетчик воды СТВК-2, нужно сделать запрос по электронной почте или телефонам отдела продаж, указанным в разделе сайта Контакты
При оформлении заказа на счетчик СТВК-2 (комбинированный водосчетчик) следует сообщить следующие данные, руководствуясь таблицами технических характеристик и следующей формой записи (кодом):
СТВК-2 ХХ/ХХ ДГ , где:
— счетчик СТВК-1 ;
— ХХ — Ду большой для турбинного водосчетчика;
— ХХ — Ду малый для крыльчатого тахометрического водосчетчика;
— ДГ — импульсный герконовый выход, если нужен .
Пример записи обозначения при заказе: счетчик СТВК-2-80/20 ДГ.
КМЧ и другое дополнительное оборудование для водосчетчиков заказывается отдельно (см. подробно о дополнительном оборудовании для водосчетчиков ниже по тексту).
Возможные ошибки при оформлении заказа на комбинированные водосчетчики CTBK-2 (СТВК2)
При заказе водомеров — комбинированных водосчетчиков CTBK-2 (СТВК2) рекомендуем быть внимательными при оформлении заказа, в т.ч. учитывать возможные варианты записи обозначения и встречающиеся ошибки при заказе. Например, нам доводилось сталкиваться с такими ошибками в заявках:
— неправильное или некорректное название прибора: Байпасный комбинированный(двухкорпусной) водомер CTBK-2^, сдвоенный тахометрический водосчетчик CTBK-2^, байпасный пожарный крыльчатый счетчик воды CTBK-2^, обходной спаренный турбинный двухкорпусной расходомер CTBK-2^, сдвоенный водомер CTBK-2^ и т.п.
— неправильные обозначения модели: Счетчик турбинный воды комбинированный СТВК2 двухкорпусной, СТВК-ДГ, СТВК-Г, СВТК-1, СКВТ, СВТК, ВКСТ, CTBK-2, CTBK-2 (латиницей вместо кириллицы) и т.п.
— ошибки написания связанные с переводом, транслитераций или раскладкой клавиатуры, например: combined water meter, wing meter water, turbine water meter, stvk-2 kombinirovannyj schetchik holodnoj vody CTBK-2, bypass CNDR-2, CNDR2 (в En-раскладке) и т.д. и т.п.
Поэтому убедительная просьба, будьте внимательны при оформлении заказа на водосчетчики СТВК2, не путайте обозначения, а если не знаете или не уверены, то просто напишите основные технические характеристики прибора в простой форме изложения, а инженеры нашего предприятия подберут необходимый Вам прибор и доп. оборудование по наилучшему соотношению Цена — Качество — Срок изготовления (наличие на складе).
Техническая документация на счетчик воды СТВК-2:
см. Карта заказа СТВК-2 счетчик воды (скачать опросный лист).
см. Технические характеристики СТВК-2 счетчик воды (Тех.описание).
см. Руководство по эксплуатации СТВК-2 счетчик воды.
см. Методика поверки СТВК-2 счетчик воды.
По заявке потребителя могут быть высланы карта(форма) заказа (опросный лист) счетчика воды (СВ), сертификат/свидетельство об утверждении типа средства измерения, разрешения на применение, декларация о соответствии, паспорт СВ, техническое описание и руководство по эксплуатации, руководство пользователя на доп. оборудование и периферийные устройства, описание типа средства измерения и методика поверки, а также прочие разрешительные и нормативные документы (ГОСТы, СанПиН, СНиПы и правила учета и т.п.).
Дополнительная информация о тахометрических крыльчатых и турбинных счетчиках воды
КМЧ и дополнительное оборудование к тахометрическим водосчетчикам
Комплектация и виды комплектов монтажных частей (КМЧ) и дополнительного оборудования подбирается в зависимости от типа счетчика воды:
— квартирные счетчики (бытовые/индивидуальные крыльчатые Ду15, Ду20);
— домовые счетчики (общедомовые турбинные Ду25,32,40,40);
— промышленные (турбинные Ду свыше 50мм);
— комбинированные (с двумя счетчиками: для большого и малого расходов);
см. номенклатуру, цены и технические описания счётчиков-расходомеров жидкости (водосчетчиков).
см. дополнительное оборудование и монтажно-запорная арматура для расходомеров.
Базовая комплектация квартирного крыльчатого водосчетчика (Ду15-20мм) относительно проста:
— комплект штуцеров (присоединители — «Американки»): штуцер(удлинитель), гайка, прокладка (G1/2(Ду15) или G3/4(Ду20) по 2 шт., материал латунь или сталь с гальваническим покрытием);
— кран шаровый (Ду15 или Ду20, до 1,6МПа, материал обычно латунь или сталь);
— фильтр сетчатый грубой очистки воды (прямой или косой, латунный или стальной);
— редуктор давления (с манометром или без);
— дополнительные выходы (помимо импульсного): многоимпульсные выхода (2,4), частотный, токовый-4-20мА, цифровой-RS232/RS485, радиовыход.
см. комплект МСС (монтажная сборка счетчика) для водосчетчиков Ду15, Ду20.
Общедомовые и промышленные турбинные счетчики воды могут иметь достаточно сложную и разнообразную комплектацию:
помимо базовой комплектации, аналогичной квартирным индивидуальным приборам учета (присоединители, краны, фильтры, редуктора) возможна комплектация турбинных приборов следующим дополнительным оборудованием:
Присоединительная арматура:
— Комплекты монтажных частей — КМЧ Ду15-400мм для резьбового, фланцевого или присоединения типа «Сэндвич».
(ответные фланцы, прокладки, болты/шпильки, гайки, шайбы) для установки счетчика (расходомера) или проставки (габаритного имитатора):
— Комплекты ответных фланцев (КОФ по ГОСТ 12820-80 и др.)
— Переходы Ду, прямые участки (присоединительные участки) и прочие элемены трубопровода
— Проставки (габаритные имитаторы, монтажные вставки)
— Уплотнения и крепеж (прокладки, болты(шпильки), гайки, шайбы)
Также возможна поставка целых монтажных водомерных узлов учета расхода: фланцевых и межфланцевых-«сэндвич»(прямые участки + габаритная вставка + КМЧ).
Дополнительное оборудование узлов учета расхода (УУР):
— Монтажно-запорная арматура: краны, клапаны, присоединительные фитинги, тройники, спускники
— Шкафы монтажные
— КИПиА: манометры, термометры, датчики, реле, преобразователи температуры и давления, регуляторы, блоки(источники) питания, блоки управления.
— Оборудование и системы для диспетчеризации
Переферийные устройства сбора и передачи данных: модули (M-Bas, МИД, импульсный), радиомодули, концентраторы, ОТР, GSM/GPRS модемы, антенны, адаптеры, конвертер, преобразователи интерфейсов, ПО (диспетчерские программы считывания данных), регистраторы, архиваторы и прочее оборудование.
Кабель (электропитания и связи(сигнальный).
Общие рекомендации по размещению, монтажу и работе тахометрических счетчиков воды (водосчетчиков)
Тахометрические (крыльчатые (Ду15-20) и турбинные (Ду25 и более)) водосчётчики (далее — ВС) обычно предназначены для установки в отапливаемых помещениях или специальных павильонах с температурой окружающей среды Тос (воздуха) обычно от +5 до +50С и относительной влажностью не более 80%. К приборам должен быть обеспечен свободный доступ для осмотра в любое время года. Место установки должно гарантировать эксплуатацию прибора без возможных механических повреждений. Установка водосчётчиков в затапливаемых, в холодных помещениях при температуре менее 5С, и в помещениях с влажностью более 80% не рекомендуется (за исключением специального затапливаемого исполнения с кодом пыле-водозащиты IP68).
При монтаже тахометрического водосчётчика должны быть соблюдены следующие обязательные условия:
а) Тахометрический водосчётчик (далее ВС или СВ) монтируется только на горизонтальном участке трубопровода в «разгруженном» положении — циферблатом вверх, при этом крыльчатые счётчики Ду15 и Ду20 мм работают в заявленном в паспорте диапазоне расходов (обычно класса В), а при монтаже на вертикальном участке или циферблатом параллельно стене, ВС начинает работает в диапазоне расходов соответствующих предыдущему менее точному классу (если был класс В, то станет А; а если С, то В, см. технические характеристики, заявленные в паспорте прибора).
б) Установка осуществляется таким образом, чтобы прибор всегда был заполнен водой (монтаж в напорный трубопровод);
в) При установке тахометрического водосчётчика после отводов, запорной арматуры, переходников, фильтров и других устройств, создающих искажение потока, непосредственно перед ВС необходимо предусмотреть прямой участок трубопроводов для спрямления потока длиной не менее 5Ду, а за прибором — не менее 1Ду (где Ду — условный диаметр трубопровода). Прямой участок трубопровода перед малорасходными ВС (Ду=15-40мм) не требуется, если ВС монтируется с комплектом поставляемых заводом — изготовителем присоединителей (штуцеров-удлинителей) специальной конструкции, стабилизирующих поток воды до ламинарного течения. Необходимо учесть, что при нарушении условий монтажа появляется дополнительная погрешность.
г) На случай ремонта или замены счетчика воды (далее СВ) перед прямым участком до прибора и после прямого участка трубопровода после прибора устанавливается запорная арматура (краны, вентили, задвижки, клапаны), а также спускники для опорожнения отключаемого участка, которые монтируются вне зоны прямых участков.
д) Перед малорасходными СВ (Ду=15-40мм), но после запорной арматуры вне зоны прямолинейного участка трубопровода; а также после счетчика при установке его на обратном трубопроводе ГВС или ТС(теплоснабжения), до запорной арматуры рекомендуется устанавливать фильтры воды (прямые или косые сетчатые фильтры грубой очистки).
е) Не допускается установка СВ на расстоянии менее 2-х метров от устройств, создающих вокруг себя мощное электро-магнитное поле (например, силовых трансформаторов), а также размещение прибора в зоне действия постоянных магнитов, использование потребителем «стоп-магнита» вообще противозаконно.
